Настройка амплитуды ударного гравировального станка mirtels t60120

Рекомендованные сообщения

Друзья, нужна помощь. У гравировального станка есть два параметра, которые влияют на амплитуду (силу удара) иглы во время гравировки.

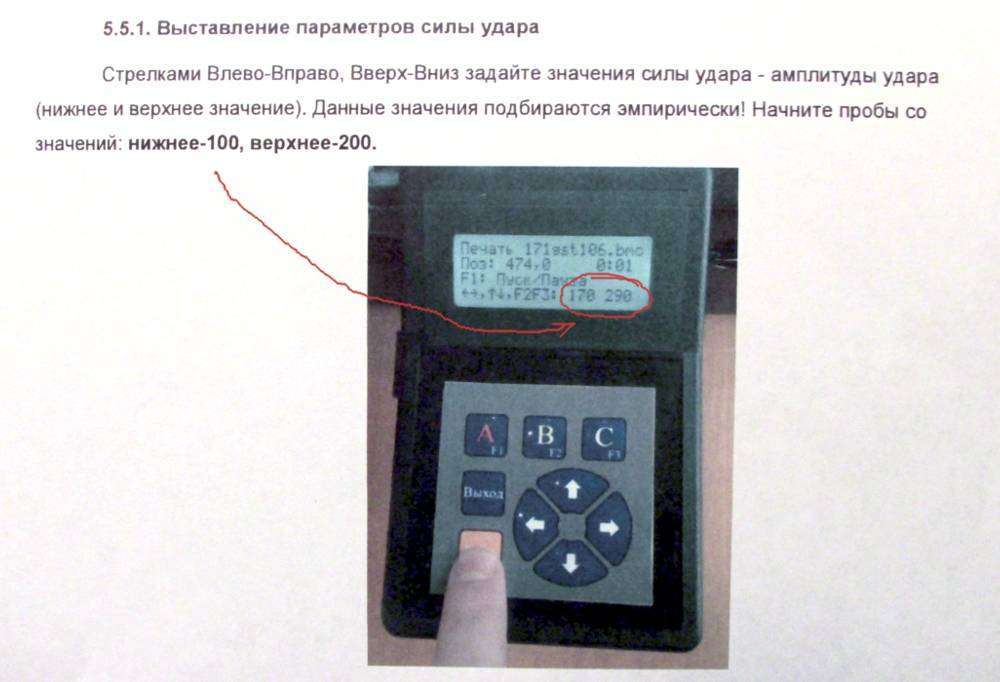

Вот они в инструкции:


Поясните какой из них в какую сторону откладывается (вверх/вниз) относительно нулевого положения иглы и можно ли эти параметры установить не на самом станке, а в программе Конвертер BMC различные на каждый проход?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

в программе нельзя устанавливать силу удара , там можно только подкоректировать яркость и контраст , а еще там можно поставить двойной проход , Слева значение теней а справа значения света , если ретуш сделана хорошо (светлые места 15-20 . полутона 30-40 , тени 45-60, ето надо проверять пипеткой в фотошопе) , то при настройках 100% и 200% должно выдать хороший результат . но важно еще на каком камне будете делать .



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@c0nfess0r Проблема в том, что присутствует полосатость изображения на светлых областях и полутонах - это чисто аппаратный косяк по отношению к камню. Хочется установить параметры иглы так чтобы она чуть выше ходила над поверхностью.

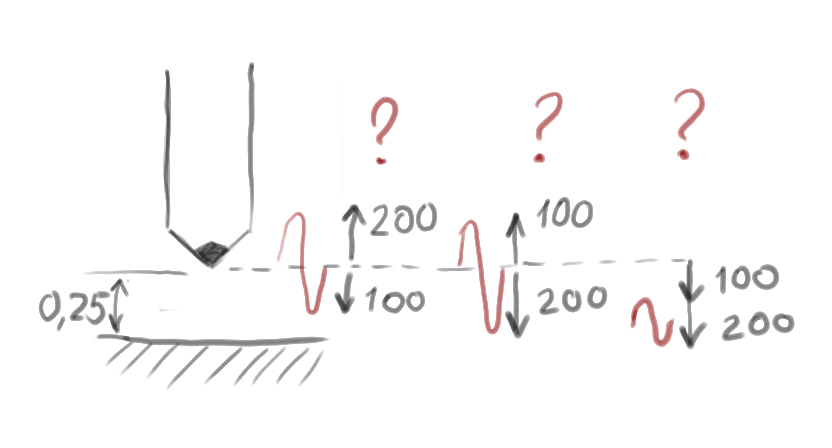

В качестве пояснения к вопросу:


Я остановился на этих трех вариантах - какой из них верный?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут я думаю смысл  не правильно понят.

Нижнее значение - это  сила удара на самых темных тонах (черный), а верхнее это на самых светлых (белом), между ними располагаются все остальные цвета. А игла совершает только одно движение, но с разным импульсом в зависимости от цвета.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@noct

25 минут назад, noct сказал:

Тут я думаю смысл  не правильно понят.

В программе BNC для станка есть только белые и черные точки. Полутона есть только в подготавливаемом изображении.

Для меня удивительно, что все работают в Фотошопе и не знают, что такое алгоритм Jarvis или Stucki

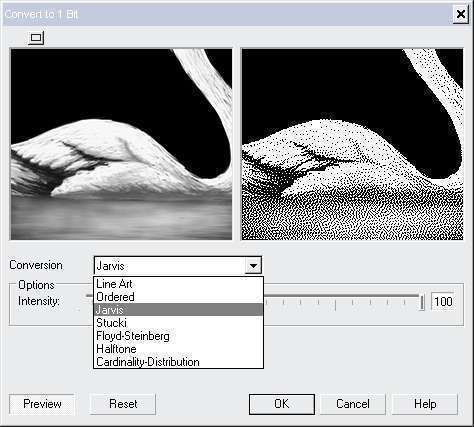

P.S.: Вот пример из Corel:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, noct сказал:

Тут я думаю смысл  не правильно понят.



факт...

вот графически сила удара .

То есть при зазоре 0,25 ...игла ударит сильнее и сделает больший скол при значении 200 чем при значении 100




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан правильно нарисовал , а зазор надо ставить не 0.25 , для лучшего результата ставить 0.3-0.4 , и не смотреть на настройки Милтерс и их рекомендации , разширение для гравировки иглой ставь 72 бит , а не 106 как в инструкции

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@c0nfess0r Да, я уже разобрался с настройками. Там есть второй файл, в котором оттенки. А зачем понижать разрешение до 72 dpi? Про рекомендации Миртелс уже тоже понял :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так бьет намного лучше, но если тебя устраивает 106 , то бей так



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

главное хорошая ретуш

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@c0nfess0r Не спорю, но без знания техпроцесса и ретушь не спасет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

тоже факт...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

всегда гравирую 85 dpi, с обновлённой прошивки очень нравиться тройной проход строки....по времени - быстрее, чем 2 прохода "Зубра" (например)...и по качеству - сдаются без доработки. Зазор 0,25, показатели 180 280 для жёсткой карелии.

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@МигельАнгело Спасибо за развернутый отет. Пробовали ли Вы использовать алгоритм Jarvis вместо MixedJarvis?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Maputo  нет, а зачем? там же совсем по другому передаётся полутон (не слабым ударом иглы, а большим расстоянием между точками).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@МигельАнгело Дело в том, что MixedJarvis просто съедает темные оттенки. Хочу попробовать на первый проход со слабым ударом использовать алгоритм Jarvis для проработки теней. К примеру ствол дерева в контровом свете получается просто черным. Да и вообще подготовленное изображение для  алгоритма MixedJarvis использует только половину оттенков из 256.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

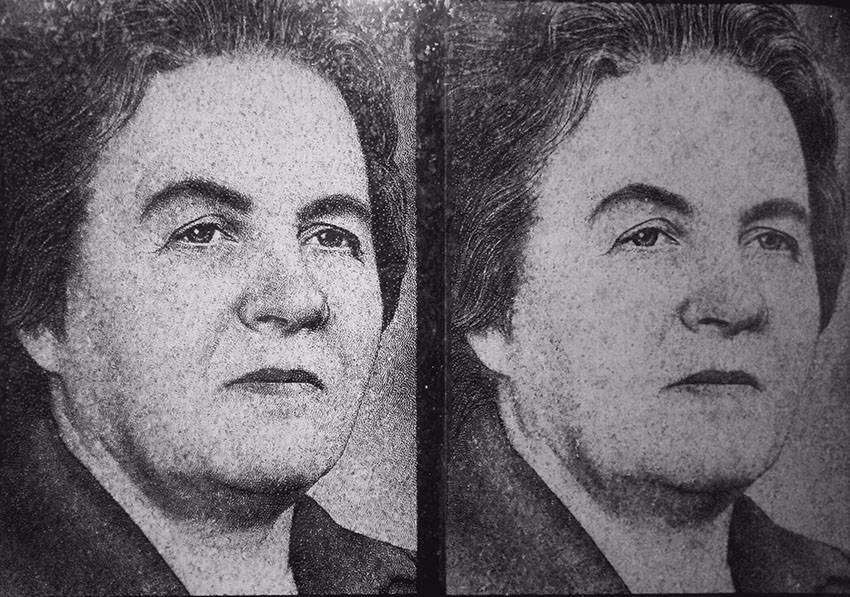

На одной плитке гравировал одну и ту же ретушь. Только в одной (левая) расширение 72dpi а в правой 106dpi. Оба портрета гравировались в режиме Jarvis. По два двойных прохода. Первый 145/200 а второй 145/255.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, kalistratoff сказал:

yviubc  в итоге два мяса

чего им не хватает?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

они перебиты в мясо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Слишком светлое лицо.

Поэкспериментировав с настройками станка я понял, что он и вправду на темные оттенки делает слабый удар, а на светлые более сильный, тогда как на простых гравировальных станках сила удара регулируется только зазором на игле. Я все же пришел к тому что оттенки лучше получаются за счет разреженности точек. А силу удара ставлю обычно 160/185 для первого прохода, а второй уже смотрю по обстоятельствам.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, Maputo сказал:



Слишком светлое лицо.

Поэкспериментировав с настройками станка я понял, что он и вправду на темные оттенки делает слабый удар, а на светлые более сильный, тогда как на простых гравировальных станках сила удара регулируется только зазором на игле. Я все же пришел к тому что оттенки лучше получаются за счет разреженности точек. А силу удара ставлю обычно 160/185 для первого прохода, а второй уже смотрю по обстоятельствам.




Спасибо за понятный ответ. У меня зазор иглы стоял 0,25. и еще в инженерном меню сила удержания иглы = 3 а сила возврата иглы = 30. Раньше заметил, что если уменьшить силу удержания до 1 то переходи от темного к светлому очень малы. Портрет получался более размытым и однотонным. Есть какие-то рекомендации к тем настройкам? Буду благодарен :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как Вы попали в инженерное меню? Я в него залезал лишь один раз, когда мы сверяли настройки по телефону со специалистом из техподдержки (чтобы попасть в это меню они мне дали бинарный файл). Поэтому данные параметры сейчас не помню. Зазор я ставлю 0.3, потому как 0.25 это параметр на пределе - если чуть меньше окажется, то сила удара резко падает.
Вообще, как и сам зазор, сила удержания иглы нужна, чтобы дать возможность разогнаться иголке перед ударом, т.е. набрать кинетической энергии. Чем меньше зазор и чем меньше сила удержания, тем меньше разгоняется игла и при разной силе удара оттенки действительно могут получиться одинаковыми. Но может и еще что-то влияет на однотонность при малой силе удержания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Maputo сказал:

Как Вы попали в инженерное меню? Я в него залезал лишь один раз, когда мы сверяли настройки по телефону со специалистом из техподдержки (чтобы попасть в это меню они мне дали бинарный файл). Поэтому данные параметры сейчас не помню. Зазор я ставлю 0.3, потому как 0.25 это параметр на пределе - если чуть меньше окажется, то сила удара резко падает.
Вообще, как и сам зазор, сила удержания иглы нужна, чтобы дать возможность разогнаться иголке перед ударом, т.е. набрать кинетической энергии. Чем меньше зазор и чем меньше сила удержания, тем меньше разгоняется игла и при разной силе удара оттенки действительно могут получиться одинаковыми. Но может и еще что-то влияет на однотонность при малой силе удержания.

У меня есть все эти "бинарные файлы". И "Инженерное меню" мне доступно. А относительно "мяса", так не знаю почему, но у меня просят как раз такие "белые" портреты. Хотя мне самому нравятся темнее, так как на них лучше видно полутени. По моему мнению. Спасибо за ответы.
