Rube - осваиваю станок

Рекомендуемые сообщения

Вот и мы купили станок, пробуем работать и сразу возникают вопросы)

1. Почему то градация серого очень маленькая, темно серых полутонов не видет, может это как то настраивается? Читала на форуме А2 у всех не больше 1000, у меня с таким параметром вообще не бьёт, работала с 6.800

2. Меняя шаг скачет размер изображения, как скомпоновать и картинку и шаг?

Пока все что помню) Очень нужна помощь, помогите пожалуйста)0_751ed_d0d5b798_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479725/"]http://0_751ed_d0d5b798_L.jpg http://

0_751ee_dc07a4b6_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479726/"]http://0_751ee_dc07a4b6_L.jpg http://fotki.yandex.ru/users/a3081g1/view/479726/[/url]

0_751ef_1c78600f_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479727/"]http://0_751ef_1c78600f_L.jpg http://fotki.yandex.ru/users/a3081g1/view/479727/[/url]

0_751f0_7bff4419_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479728/"]http://0_751f0_7bff4419_L.jpg http://fotki.yandex.ru/users/a3081g1/view/479728/[/url]

0_751f2_d61ec279_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479730/"]http://0_751f2_d61ec279_L.jpg http://fotki.yandex.ru/users/a3081g1/view/479730/[/url]

0_751f3_c9778fef_L.jpg%20http://fotki.yandex.ru/users/a3081g1/view/479731/"]http://0_751f3_c9778fef_L.jpg http://fotki.yandex.ru/users/a3081g1/view/479731/[/url]

Не понимаю, почему портрет получается черный, ретушь и так светлее некуда

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

это на предварительной версии а2 не меньше 1000.там другие цифры были.на 7.2 если поставить а2 бить и не будет.

у меня обычно серый 4000-4500.белый 8000-8500.в зависимости от изображения и состояния иглы..

по поводу шага и размера..сначала выстави шаг какой тебе нужен.потом меняй размер изображения..

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

спасибо))) завтра буду пробовать, версия Сауно 7.2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

попробуй поставить серый 4000 белый 8000 зазор 0.43-0.44 шаг 0.300 я работаю на скорости 170-200.

ну и с ретушью поработать..тут ничего не подскажу..

  • Upvote 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Открыл ретушь в фотошопе. Для своих станков сделал бы средние тона ещё светлей и немного затемнил света. Для этой конкретной картинки стоило бы в кривых поднять белую точку до 3% и осветлить 50% до 40-42%. Следовало бы ещё настроить ударную головку, но с версией 7.2 не знаком, поэтому советовать не могу. Касаемо же размеров: задавайте размер и разрешение в ФШ до перевода в BMP. Для шага 0,3 ставите разрешение 33,3 пикс/см, для 0,4 - 25 пикс/см итд. Изменение размера в Grave ухудшает качество гравировки (в этом плане алгоритм растрирования "Зубра" кажется мне более интересным, поскольку даже некратное изменение размера не приводит к существенному ухудшению результата)

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

шаг для габро 035 2 прохода для портретов , один -остальное. А2- 2.700, Ам- 7.300, зазор 0,4 , игла острая, А чтоб картинка не меняла размер в фотошопе ставь правельное разрешение для каждого шага

  • Upvote 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А2- 2.700

это будет хорошо при чертовски хорошо настроеном магните ??

@Rube,

и я добавлю от себя... что б вы быстрее розобрались

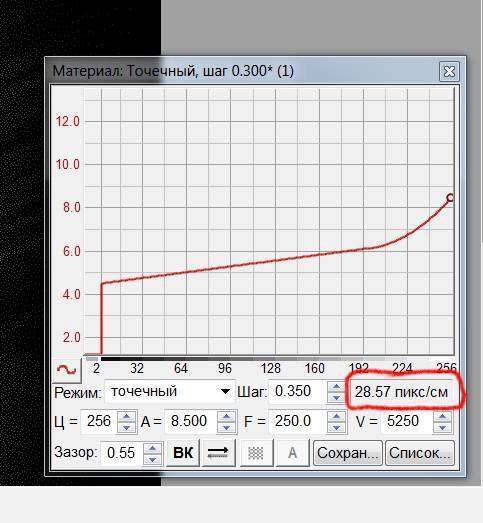

под каждый шаг нужно свое разрешение картинки, все это показано в грейве, где именно показал на картинке, меняете шаг, соответственно меняется разрешение (к примеру шаг 350 - разр. 28,57 пикс/дюйм - когда создаете в фотошопе всю заготовку для гравировки выставили размер в см. и в нижнем поле поставили 28,57 пикс/см)... но опять же 350 шаг для габбро хорош как сказал @BOR,

значение F поставить 170

а зазор вы скорее всего и не меняли вовсе, заводской стоит 0,55 а эт дохрена, за счет этого и нет мягких переходов

как то так ))

post-5329-0-24601700-1354231247_thumb.jp

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для начала пусть покажет скан ретуши со своего монитора...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

скорее всего и не меняли вовсе, заводской стоит 0,55

да да, так и есть)))

скан ретуши со своего монитора...

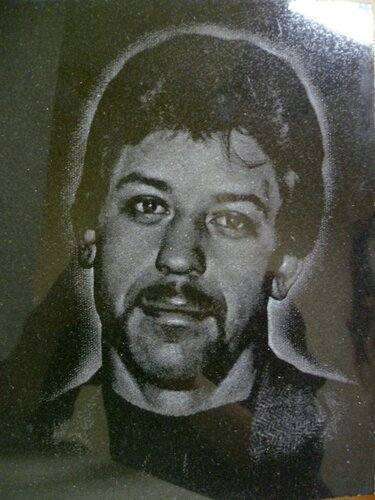

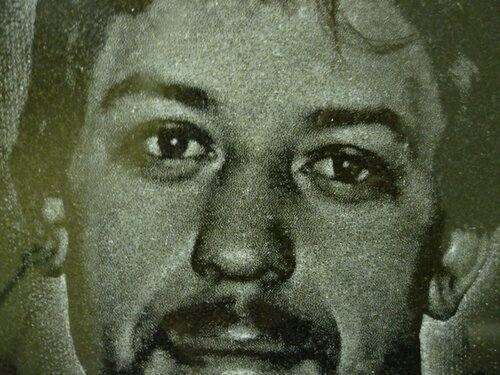

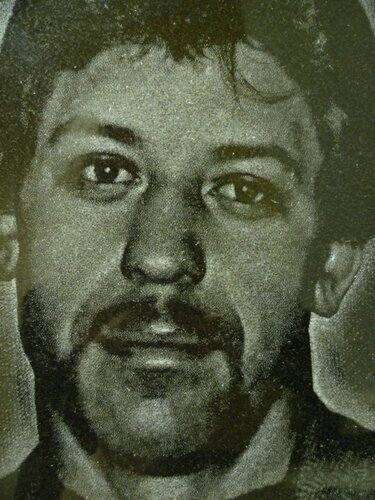

первая картинтка это ретушь, вторая коричневая оригинал фото, остальные что получилось

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ты знаешь что такое скан ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

получается что нет

а что ето?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сори..не скан а скрин...иными словами скриншот...

Итак ...

Скриншоты экрана монитора обычно делаются чтобы мы увидели как ты смотришь на экран и что видишь ты. Ибо загруженная тобой ретушь-это отображаеться на наших мониторах.Но мы не видим твой.

Понимаешь?

При решении проблемы на форуме, лучше будет прикрепить скриншот, чем объяснять

всю ситуацию на словах. Скриншот экрана можно сделать как сторонними программами, так и стандартными Windows.Давай воспользуемся стандартной программой Paint и клавишей Print Screen. На клавиатуре, данная клавиша расположена в правой верхней части.

Прежде всего открой фотошоп и выведи туда ретушь а далее найди кнопку на клаве Print Screen

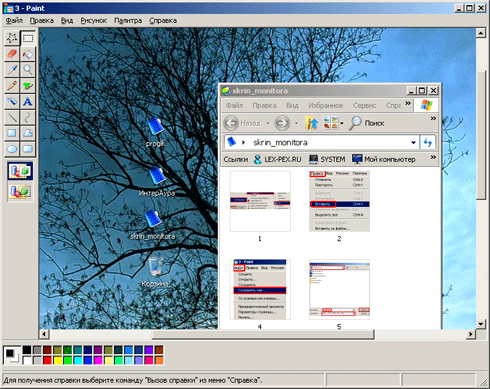

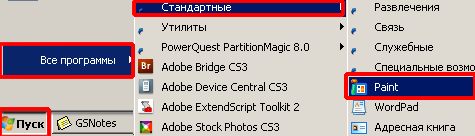

Нажимая по этой кнопке, Print Screen, делаем скриншот экрана, на данный момент он у нас находится в буфере обмена, далее нам нужно сохранить его. Открываем Paint, для этого заходим в пуск – все программы – стандартные – Paint.


Открылась программа теперь нужно скриншот вставить из буфера, для этого выбираем меню «Правка» и пункт «Вставить»,


изображение появилось в программе.


Теперь сохраним его – выбираем меню «Файл» и пункт «Сохранить как»


в следующем окне выбираем папку для сохранения файла, я выберу «Рабочий стол», затем пишем имя файла и выбираем формат «JPEG», чтобы файл весил не очень много ну и наконец, нажимаем «Сохранить».


Далее мы имеем фото(скрин) твоего изображение в виде ретуши в твоем же фотошопе на твоем же экране...

А теперь стандартно заливая фото-скрин на форум ты и покажешь нам..что видят твои глаза на твоем мониторе..

Уловила?

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

щас попробую

post-7784-0-01566100-1354262361_thumb.jp

зачем пайнт, я прям в фотошопе сделала) спасибо, какая полезная штука!!!)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну пока что всё понятно.

теперь попробуй выполнить то что тебе рекомендовали. И именно изменить настройки станка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да, я как раз пробую, поставила икону, там много оттенков серого, пока вроде все приблизительно на месте.

Теперь сново возник вопрос, что такое зазор?

И по ретуши, смотрела ретушь разную в продаю, и бывают даже очень ничего фото, а из них делают потом мультик 3Д, это обязательно? мне как то не нравится, обязательно ли прорисовывать и выделять морщины, реснички и т.д. Как будто теряется сам эффект фото и освещение.

Хм...как бы это объяснить наглядно. Вот к примеру, скачала 2 работы заключительного тура прошлогоднего конкурса, девушку в шляпке. На одной она живая как будто, присутствует что то настоящее неуловимое, и вторая, тоже красивая но не живая, пластмассовая, как быть? к чему стремиться? к детальной прорисовке или сохранять натуральность?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ретушь должна быть живой...-это аксиома

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

для aarube

9. Техническое обслуживание.
9.1. Смазка направляющих и винтов приводов X, Y, Z.
Периодичность: 1..2 дня.
* Чистым куском материи протереть направляющие приводов X, Y, Z (см. поз.1, 3, 5 Рис. 9.1).
* Для смазки смочить чистый кусок материи бытовым (жидким) машинным маслом и протереть на-
правляющие.
* Не покрывать направляющие толстым слоем масла. Это приведет к оседанию на них пыли и еще
большему загрязнению.
9.2. Смазка винтов приводов X, Y, Z.
Периодичность: 3 месяца.
* Использовать смазку марки «Циатим» или «Литол».
* Смазать винты приводов X, Y, Z (см. поз.2, 4, 6 Рис. 9.1) в трех-четырех точках по длине винта. В
ручном режиме работы перемещать головку координатам X, Y, Z на всю длину рабочего поля, чтобы
масло равномерно распределилось по винтам приводов и попало в гайки.
* На станках «График-3КМ» используются закрытые каретки приводов X, Y, Z. Чтобы смазать винты,
надо раздвинуть резиновые уплотнители на каретках.

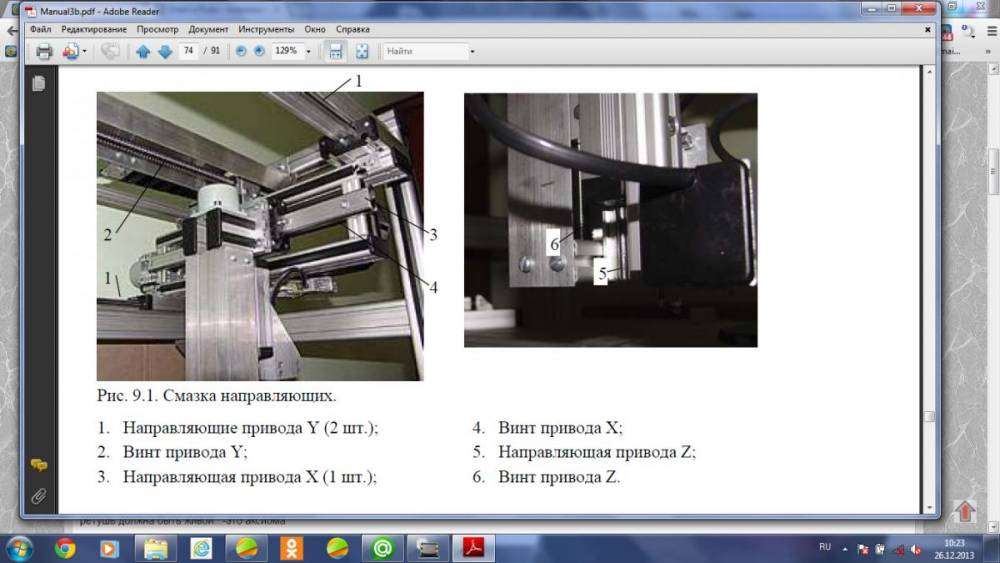

Рис. 9.1.


картинка


не грузится :r_help:


post-7784-0-89170500-1388039449_thumb.jp


получилось :biggrin:


стр. 74

 ГРАВИРОВАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК-АВТОМАТ

«ГРАФИК 3К/ 3КС/ 3КМ»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Документ № MX 006.20.050РЭ
ООО НПФ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



для aarube

9. Техническое обслуживание.
9.1. Смазка направляющих и винтов приводов X, Y, Z.
Периодичность: 1..2 дня.
* Чистым куском материи протереть направляющие приводов X, Y, Z (см. поз.1, 3, 5 Рис. 9.1).
* Для смазки смочить чистый кусок материи бытовым (жидким) машинным маслом и протереть на-
правляющие.
* Не покрывать направляющие толстым слоем масла. Это приведет к оседанию на них пыли и еще
большему загрязнению.
9.2. Смазка винтов приводов X, Y, Z.
Периодичность: 3 месяца.
* Использовать смазку марки «Циатим» или «Литол».
* Смазать винты приводов X, Y, Z (см. поз.2, 4, 6 Рис. 9.1) в трех-четырех точках по длине винта. В
ручном режиме работы перемещать головку координатам X, Y, Z на всю длину рабочего поля, чтобы
масло равномерно распределилось по винтам приводов и попало в гайки.
* На станках «График-3КМ» используются закрытые каретки приводов X, Y, Z. Чтобы смазать винты,
надо раздвинуть резиновые уплотнители на каретках.
Рис. 9.1.


картинка

не грузится :r_help:

attachicon.gifсмазка станка.jpg

получилось :biggrin:

стр. 74

 ГРАВИРОВАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК-АВТОМАТ

«ГРАФИК 3К/ 3КС/ 3КМ»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Документ № MX 006.20.050РЭ
ООО НПФ



post-10774-0-32221100-1388042802_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

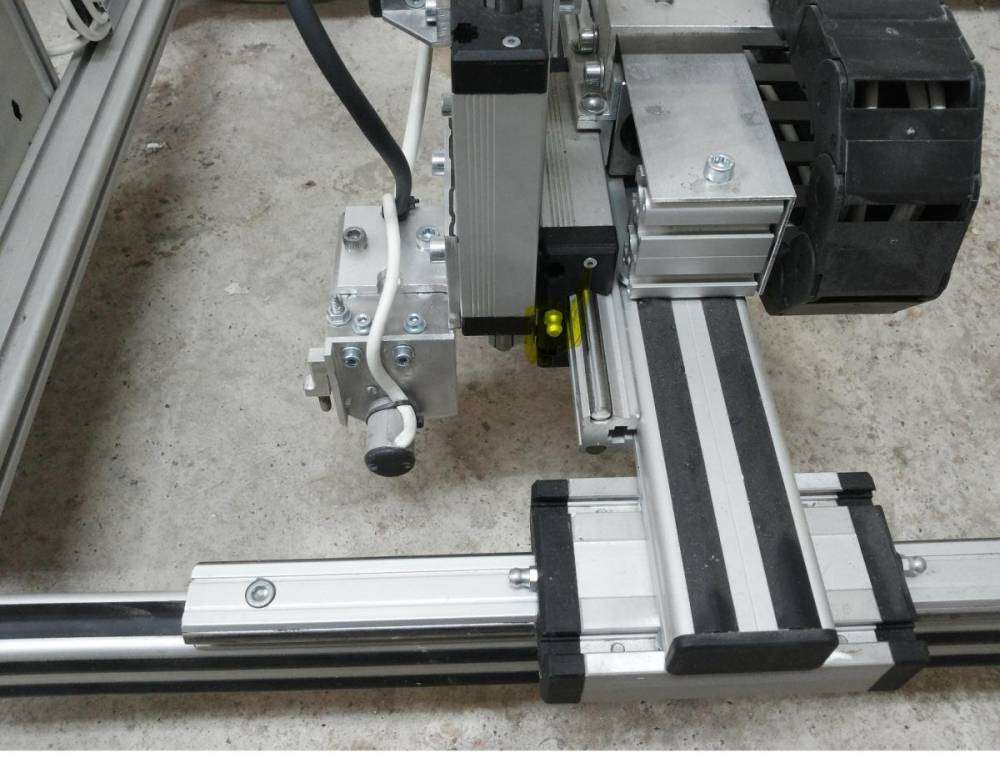

а тут что на картинке? желтенькое? :blink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эта пипочка ,как бы выделенная,через которую смазывают )))Вот таким шприцом

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет @aarube,! Не верь САУНО и не слушай наших тут, через ту ПИПОЧКУ (ТАВОТНИЦА правильное название), ниху... ничего не смазывается в этих станках. На форуме это уже жовано и пережовано 1000 раз.

Это описано где то тут и тут.

Изменено пользователем Eraser
  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

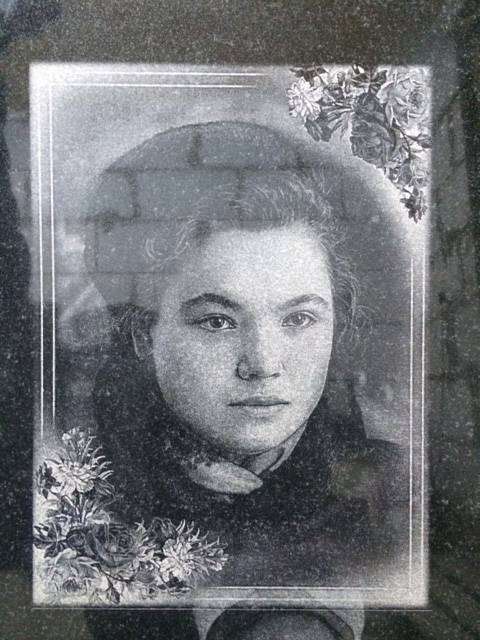

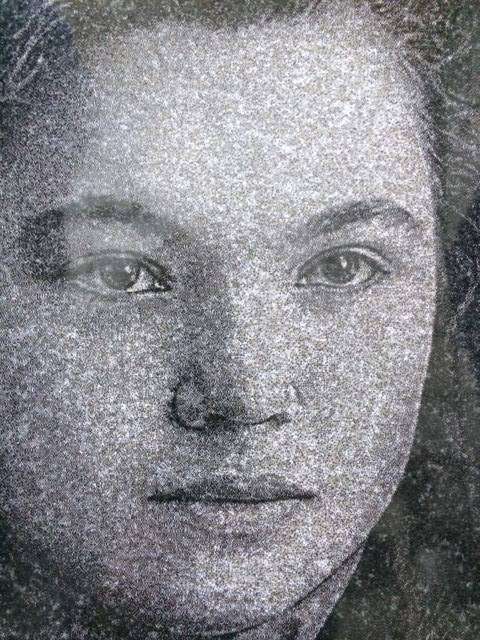

post-10774-0-30341700-1389452111_thumb.jpost-10774-0-32585200-1389452118_thumb.jpost-10774-0-40554700-1389452125_thumb.jpost-10774-0-87044200-1389452133_thumb.jнаконец то вернулись к станку, вот попробовали сделать на карелии конкурсную ретушь, в живую конечно смотрится по лучше. Вообще на карелии можно ли добиться лучшего качества? Посоветуйте пожалуста профи :abr:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:aak:  :aak:  :aak: а у нас станок сломался, разнорабочий упал на станок и всё((((кранты


сломали игрушку
