Валеха

Неисправности станка и их устранение

Рекомендуемые сообщения

 Решил создать отдельную тему по ремонту и обслуживанию станка.  У каждого случались небольшие и большие проблемы, кто - то сам устранял, кто - то Степа беспокоил, а почему бы не сделать обзор поломок типичных и редких.

  Вот сегодня сломался станок. Не выходит в стартовое положение. После запуска программы подвижная ось идет в стартовое положение и останавливатся как положено, а головка в стартовое положение не идет а медленно рывками движется в обратном от стартового направлении. Перезагрузки и выключения на долго не помогает. Случилось после того как головка уперлась в кронштейн с концевиками и с 30 секунд пыталась двигаться потом остановилось и больше не работает как положено. Пригласил электронщика - проверил , ничего не нашел. Ставил старую микруху - тот же результат. Один раз все пошло как надо - думал исправил, запустил работу и головка прерывисто пошла от концевика. Питание выключил, переустанавливаю винду может она зараза.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Dulishkovich    187

@Валеха,

Может быть проблема в проводах, питающих двигатель...импульс то есть, отплаты, а если есть разрыв в проводе, может выдавать такой результат... при этом, провод может прозваниваться нормально, а когда начинается движение, тогда проявляется разрыв.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
step    289

@Валеха, уже ответил и надеюсь что станок в работе. Если станок при включении не идёт  в стартовую точку,  а медленно перемещается в обратную сторону, то причиной тому неисправность концевика, точнее он в замкнутом положении. Решается заменой.

Думаю что тема будет полезной всем. Неисправности будут появлятся,  техника, что с ней поделаешь, но они почти все известны и в основном легко исправляются. Я не так много провожу времени у компа, но у многих есть опыт и они придут на помощь. Неисправности которые будут появлятся помогут собрать в одной теме рекомендации по решению проблем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При помощи Стапа проблему нашел - верхний концевик был сдвинут и саморезы крепления концевика масировали на корпус, Масировал ближний к блоку управления саморез. Всем спасибо за обсуждение темы, эта неисправность рано или позно еще у кого-то всплывет по мере ослабивания саморезов. ПРОБЛЕМА НАЙДЕНА И РЕШЕНА.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

У меня тоже была проблема: полосил справа на лево. Что только не делал- ремни подтягивал , иглу менял , масло менял , А оказалось нужно было зазор увеличить и все исчезло. :abr: А полосил и на черном , где вообще не должен был стучать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

Надо тёху подключать , он больше знает глюки СТЭПАШКИ и борьбу с ними. :help:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
JOKER VAN 1    59

А полосил и на черном , где вообще не должен был стучать!
можете показать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

можете показать?

Не , уже сдал работу , пришлось помудохаться с ней. На темных волосах в разброс через 1-1,5 см  и на темной одежде , короче полностью на всем темном (в пределах картинки ).Игла не то ,что скользила по поверхности , а периодически шкрябала гранит.

.http://uploads.ru/ozcNJ.jpg    Вот , нашел , отправлял Stepу на просмотр.

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И у меня такое бывает - так что? просто немного поднять головку?




И еще подскажите - уже третий портрет портит - в одном или другом месте не пробивает строку, бывает до 3-5 строк. Конечно портрет добивается ручками - но ручную работу заметно на солнце.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

Да , поднял немного -0,5 - 1мм , но наверно надо методом проб . А в твоем случае видно , что-то мешает игле ,прочисть , попробуй смазать авто маслом (СТЭП уже писал про это) .Как ТЕХА говорит - все дело в механике.



Вот , вспомнил , изредка оставались черные полоски (одиничные) , а как раз СТЭП выслал алюминиевые шестерни , я снял пластиковые , новые поставил , подтянул ремень и все гут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
step    289

Напомню ещё раз, зазор от иглы до камня должен быть 6-7 мм.при замене иглы обращайте внимание на длинну, может быть разная и тогда нужна регулировка.  Для смазки штока, особенно летом, используйте более вязкое масло, подойдет автомобильное, полусинтетика


И напоминаю всем о необходимости заземления станка через розетку, в противном случае слетают входные микросхемы на плате (уже есть примеры) и даже блоки питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После поломки мой станок совсем расстроился - поставил бить текст, пол текста на одном уровне другая половина ниже на сантиметр. Самый маленький ремень нужно натягивать? И вообще как нужно натягивать ремни.


Да , поднял немного -0,5 - 1мм , но наверно надо методом проб . А в твоем случае видно , что-то мешает игле ,прочисть , попробуй смазать авто маслом (СТЭП уже писал про это) .Как ТЕХА говорит - все дело в механике.



Вот , вспомнил , изредка оставались черные полоски (одиничные) , а как раз СТЭП выслал алюминиевые шестерни , я снял пластиковые , новые поставил , подтянул ремень и все гут.

Вот в чем дело, а я вижу что станок все более и более капризничает. Тут наверное износ шестерен и наверное еще и на валу проскалзывают. У меня уже давно на шестеренках буртики поламались, еще в первых месяцах работы станка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тёха    865

@Валеха, если печать идёт со сдвигом то причина  изношенная шестерёнка. Сломанные бортики это мелочь. Временно можно поменять местами шестерёнки. Но лучше у степа про запас несколько штук взять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

Попроси Стэпа , он тебе вышлет шестеренки.



А ремни с очень большим усилием не натягивай , чтобы не провисали , но и не были натянуты как струна , малый ремень тоже надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заметил - перетяжка ремня привода ударной головки приводит к смещению некоторых строк по горизонтали, ощущение такое что движок не всилах потянуть ремень и начинает бить рисунок со смещением бывает даже в пару сантиметров.


@Валеха, если печать идёт со сдвигом то причина  изношенная шестерёнка. Сломанные бортики это мелочь. Временно можно поменять местами шестерёнки. Но лучше у степа про запас несколько штук взять.

Теха, какая шестерня виновата?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ПЕретяжка маленького ремня также приводит к заеданию на одном месте или неправельному перемещению головки ПО ВЕРТИКАЛИ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

Теха, какая шестерня виновата?





Я всё путаю- Х илиУ- кароче та , что  делает шаг на Ноль с копейками мм , ну ты понял -сверху вниз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тёха    865

@Валеха, Если бы мне стало известно что причина в шестерни то мне бы было совсем не трудно посмотреть на все.

Смещение по какой оси? Если по иксу так скорей всего та что на моторе стоит. если по игрику то там нужно искать проблему.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Шестерню снял, осмотрел и перевернул, еще и на клей посадил. Запустил текст и на первой букве - низ буквы сдвинулся на 3 -4 милиметра. Каретка ходит легко, даже очень легко. Ощущение такое что у двигателях не хватает силы. Ранше двигатели в работе были теплые и горячие - теперь холодные как лед.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
step    289

@Валеха, Двигателя сдесь не виноваты, нагреваются они в процессе и по У нагревается больше, поскольку работает на удержание. Причина в износе шестерни или слабом натяжении ремня. Ал. шестерню на твой двиг. я вышлю, а вообще многие уже отправляли станки для обновления. При котором производится замена всех ремней и шестерней на более крупный зуб, меняються кабеля и ставится кабелеукладчик. Стоит эта процедура 100 дол., и такие проблемы как у тебя уходят навсегда. Понимаю что сейчас сезон, поэтому попробуем побороть проблему малой кровью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gennadi    61

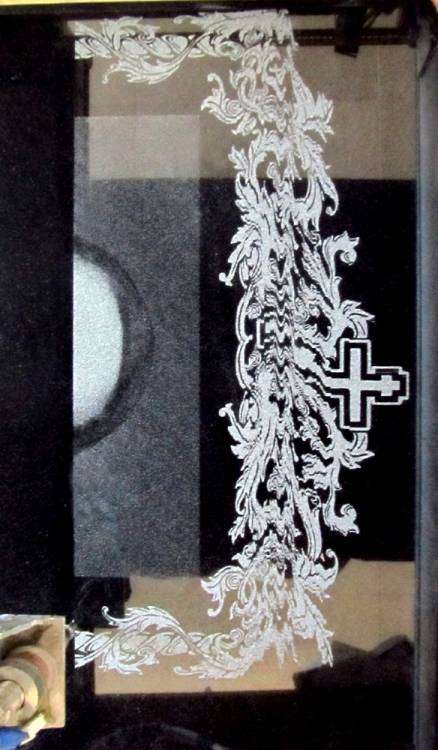

 Вот такая ошибка постоянно появляется на сложных эскизах , сдвиг плавающий влево и потом может нормально бить портрет , но уже центральная точка геометрии нарушена . Интересно - это дело в механике или все-таки проблемы малой мощности блока питания ? Кто знает как решить эту проблему ?


Вот в дополнение изображение со сдвигом

post-7098-0-76922400-1377774971_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Вот такая ошибка постоянно появляется на сложных эскизах , сдвиг плавающий влево и потом может нормально бить портрет , но уже центральная точка геометрии нарушена . Интересно - это дело в механике или все-таки проблемы малой мощности блока питания ? Кто знает как решить эту проблему ?

Вот в дополнение изображение со сдвигом

Вот, вот - точно такая же проблема.

После вчерашнего и очередного испорченного камня решился поглубже разобрать станок. Неприятное открытие - снял два узла с паразитными шестернями и в обоих клинят подшипники, будто -бы в них песок. Они закрытые, но попробывал пролить очень жидким маслом (для тримеров) с долгой прокруткой, вроде устранил . Снял шестерню с двигателя каретки - хреновая, заменил с другого узла, выбрав самую наилучшую. Поставил и в работу. Рука на выключателе и так 4 часа. Портрет идеален. Думаю устранил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тёха    865

у меня не было таких проблем потому что станок был всегда в идеально чистом состоянии.  Шестерни стирались но была про запас всегда .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
BiSer    444

У меня  такая же проблема была на другом  станке ( гравер) как  у Gennadi , после модернизации , вместо подшипников поставили моно рельсу и оказалось ,что двигателю слабовато стало тянуть каретку , ремень стал проскальзывать.Поставили сильней движок и все стало в норму.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
