Синтез DREMEL и коростышевской машинки


Самоделкин

Рекомендуемые сообщения

Смастерил машинку для граверовки.Максемально простую .Все детали разборные и поддаются ремонту.Прочный корпус с капролатана.Сьёмный привод который можно заменить на болие мощный.Испытавал через регулят от светильника .Делает мелкую сеточку при  минимальной силе удара.Две настройки- глубины удара и отдачи.Это снизило шум и вибрацию.

post-7013-0-39828100-1379415304_thumb.jp

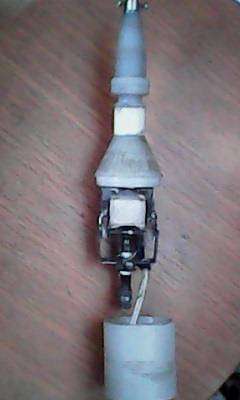

post-7013-0-59900400-1379415320_thumb.jp

post-7013-0-83812800-1379415337_thumb.jp




  • Одобряю сказанное 4
Ссылка на комментарий
Поделиться на другие сайты

  • 8 месяцев спустя...

Очень заинтересовала ваша машинка А можно более детально ????

не нужно копировать предыдущее сообщение.

Изменено пользователем КАМЕНОТЁС
Ссылка на комментарий
Поделиться на другие сайты

Какие именно детали вас интересуют? По работе машинки ,по конструкции,по материалам, по возможностям.С какой целью- постановки на поток,для самоповторения. Если опыт конструирования или ремонта подобных девайсов.Из практики пользования машинкой -она более подходит для гравировки.При сборке особая трудность составляет собрать магнитопровод.Последний сварен электросваркой так что-бы не перегреть трансформаторную сталь.

Ссылка на комментарий
Поделиться на другие сайты

Какие именно детали вас интересуют? По работе машинки ,по конструкции,по материалам, по возможностям.С какой целью- постановки на поток,для самоповторения. Если опыт конструирования или ремонта подобных девайсов.Из практики пользования машинкой -она более подходит для гравировки.При сборке особая трудность составляет собрать магнитопровод.Последний сварен электросваркой так что-бы не перегреть трансформаторную сталь.

Спасибо что ответили !! Просто хотелось бы для себя собрать такую машинку и меня интересует именно конструкця Если можете выслать чертеж был бы вам очень благодарен Можно в личку

Ссылка на комментарий
Поделиться на другие сайты

Конкретного чертежа на машинку нет .Его надо делать под имеющийся магнитопровод.Например с китайской машинки . Высоту  под свою руку ,чтобы удобно было в работе. Для корпуса нужен капролон для долговечности при отсутствии смазки. Последний продаётся круглыми палками разного диаметра. От мощности привода  будит зависит толщина пружинистой проволоки и шаг пружин .Две пружины которые  внутри разные по  высоте и толщине проволоки .Для сварки подходящего магнитопровода применял электроды 1.6 .Варил инвертором.Китайский магнитопровод стянут заклёпками от чего и греется. Плюс его нужно перемотать проводом 0.1мм . Для наглядности сделаю фото внутренности и выложу чуть позже.

Ссылка на комментарий
Поделиться на другие сайты

Конкретного чертежа на машинку нет .Его надо делать под имеющийся магнитопровод.Например с китайской машинки . Высоту  под свою руку ,чтобы удобно было в работе. Для корпуса нужен капролон для долговечности при отсутствии смазки. Последний продаётся круглыми палками разного диаметра. От мощности привода  будит зависит толщина пружинистой проволоки и шаг пружин .Две пружины которые  внутри разные по  высоте и толщине проволоки .Для сварки подходящего магнитопровода применял электроды 1.6 .Варил инвертором.Китайский магнитопровод стянут заклёпками от чего и греется. Плюс его нужно перемотать проводом 0.1мм . Для наглядности сделаю фото внутренности и выложу чуть позже.

спасибо большое

Ссылка на комментарий
Поделиться на другие сайты

Спасибо за что? За то что предупредил о немалых расходах на изготовление? Я к примеру делал сразу несколько вариантов .Выбрал для себя оптимальный. Машинка практически не греется а значит не теряет силу удара как коростышевская и её аналоги   .Легко пробивает бумагу с нанесённым текстом .Есть планы сделать мощнее под скарпели. От идеи изготовления отказываться не надо.Нужно заготовить все материалы и набраться терпения и всё получиться.

Ссылка на комментарий
Поделиться на другие сайты
