Как правильно заменить шаговый двигатель дши-200-2 на sy57sth56-2804a

[chorik]

Добрый день.Подскажите новичку как правильно заменить шаговый двигатель дши-200-2 на SY57STH56-2804A. Хочу узнать на дши-200 есть восемь выходных проводов:
АН ВК АК ВН БК ГН БН ГК,   на SY57STH56-2804A четыре - красный, синий, зелёный, черный , как их взаимно заменить . Спасибо если просветите незнайку.

[Egorich]

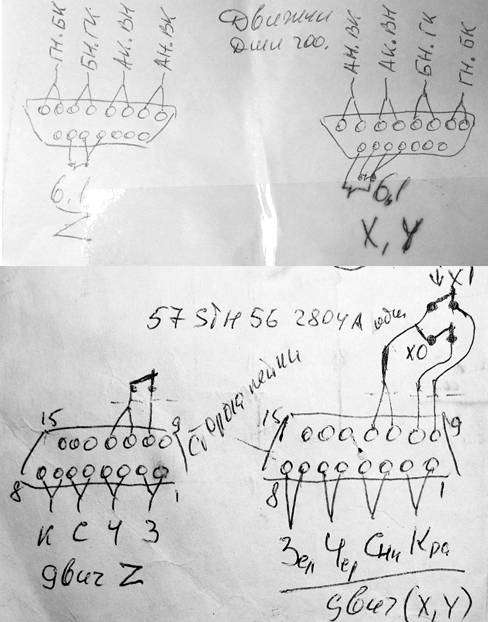

Я делал так:

[chorik]

спасибо, попробую.

[древний]

Для всех двигателей, все практически одинаково. Через тестер найдите одну пару, соответственно останется вторая. Несоответственное подключение пар меняет вращение. Интернет, ЮТУБ полон информации. В ДШИ просто обмотки распиновываются снаружи. В Сауно пары находятся две слева и две справа. Все что во втором ряду-концевики.

[Totentanz]

В 02.05.2016 в 13:29, chorik сказал:

спасибо, попробую.

получилось в итоге?

Случаем полумуфты не меняли? А то я не нашел где их купить...
