Ошибка 3/05 датчика уровня r

[Arrtem_24RUS]

День добрый, уважаемые! В общем, как я понял из поиска по форуму, проблема может заключаться в микрухе max202CPE MAXIM, которая должна быть в правом нижнем углу платы. Только вот нюанс, у нас ее там нет и на самой плате, где должна находиться площадка под эту микруху тоже пусто. Только на самой плате есть место под установку площадки и все. Вот теперь сижу и думаю, что делать... так и должно быть...  Может у меня какая-то плата другая... Или бежать в радиодетали...

Кто в курсе, помогите советом. Если что, станок 8.0 плата как в теме



Изменено 13 июня, 2021 пользователем Arrtem_24RUS
дополнение поста

[Mystery]

4 часа назад, Arrtem_24RUS сказал:

проблема может заключаться в микрухе max202CPE MAXIM

Какая проблема? датчика уровня R?
Так эта микруха за это не отвечает. Она отвечает за связь по COM порту и это устаревшая версия MAX232 .
В станках САУНО есть два вида подключения - по USB и COM порту. В новых версиях плат они подключение по COM порту убрали.
Сам датчик R и его микросхемы находятся на гравировальной головке.

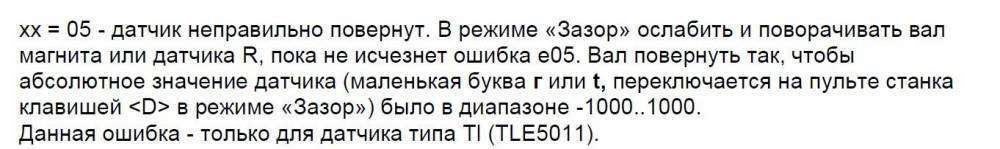

[Роман 1501]

Ищите в этом направлении.

[firus]

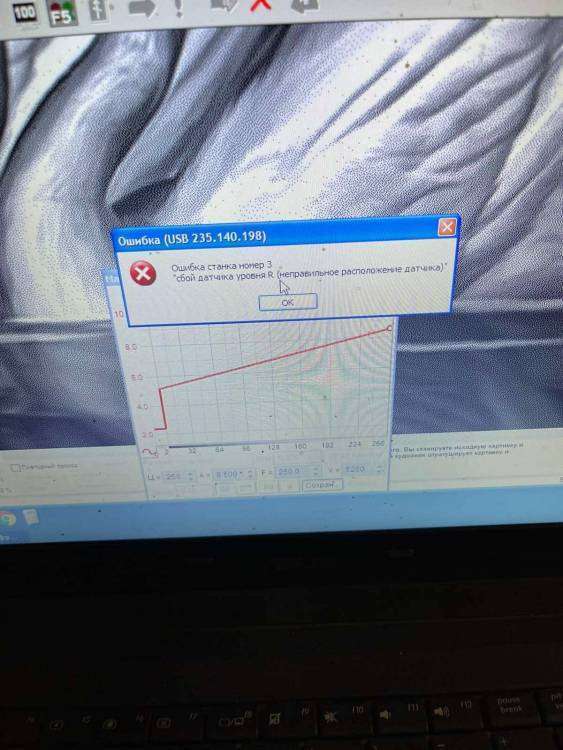

Добрый день, подскажите что можно сделать.
