Иглы.Консультации.Подбор параметров.

[almazav]

@Р.Н.Б.,@Р.Н.Б.,

мы сейчас работаем с габбро диабазом, камень тверже китайца на мой

взгляд, переточка( вручную 10-15 минут)через 1-2 портрета,

Просто я так понял что Вы точите на заточном фирмы Сауно? Или тоже вручную?

[Р.Н.Б.]

да нет, просто на точиле древнем с алмазным сплошным кругом, даже номер зерна не знаю

плюс мощная лампа, визуально смотрю кончик иглы пока "точка" не исчезнет, проверяю микроскопом

а станок надо брать конечно, чтоб зрение не портить

[p@inter]

У нас БОР затачивает на обычном алмазном диске, на нем стоит клеймо  80/100, брали для заточки гравировальных спиц, но он немного крупный, нужно попробовать 100/125

[almazav]

У нас БОР затачивает на обычном алмазном диске, на нем стоит клеймо  80/100, брали для заточки гравировальных спиц, но он немного крупный, нужно попробовать 100/125

Маленькое уточнение... Если хотите попробовать алмазный диск с зерном по мельче - нужно брать 80/63.

[p@inter]

А кто производитель этих алмазных дисков, я думал что чем больше цифра, тем мельче зерно, как у производителей полировочного инструмента?

[Тёха]

Знаю что если числа маленькие (например 80/100) то они лучше точат инструмент чем 120/100

[p@inter]

Я заметил, что при заточке диском 80/100 точится быстро, но при рассмотрении в микроскоп видно что заточка грубоватая и что надо попробовать диск с зерном помельче.

[almazav]

Производителей много но в основном Полтава:

В алмазных кругах немного по другому. В маркировке круга указывается марка зерна (АС4, АС6 и тп) а дальше указывается зернистость алмазного порошка и по ГОСТ она обозначаемся в микронах:

1/0, 2/1, 3/2, 5/3, 7/5, 10/7..... 60/40 - используют для полировки это в пасте алмазной и полировальных дисках

50/40, 63/50, 80/63 - это зернистость используется для тонкого шлифования

100/80, 125/100... - чистовое шлифование.

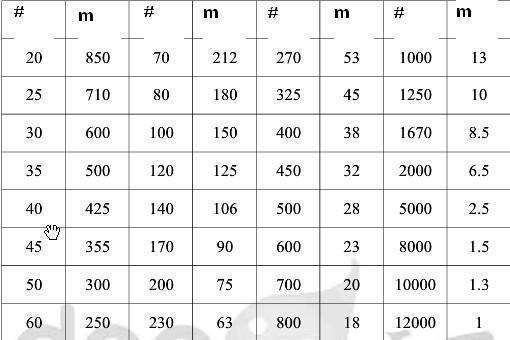

А вот то что пишут на гибких шлифовальных дисках - это размер в мешах (mesh) - система стандартов США. Там как раз чем больше число тем мельче зерно.

[paparacy74]

Игла от известной Московской фирмы, после набивания одного глазика. Куда катится мир?

[Руслан]

Изменения параметров станка -причина. Игла та же.



Переходи на 6 версию и иглы вновь не станут крошится.

[mrmeskys]

Там как раз чем больше число тем мельче зерно.

     На "моих" дисках для огранки алмазов, как раз американская маркировка. Я обычно, использую 200-230#. работает очень хорошо.

Гост, микроны, меш - дырки в линейном дюйме.



Переходи на 6 версию и иглы вновь не станут крошится.

   Все верно, тут или иглы или скорость...

[almazav]

Я так и не получил какого то реального ответа на вопрос:

После выхода новых версий станка с высокими частотами - на сколько увеличилась производительность в результате?



Если можно в цифрах например: 6 версия - 5 часов 1 заказ - на 7 версии - 2,5 часа...

Буду очень признателен.

[Тёха]

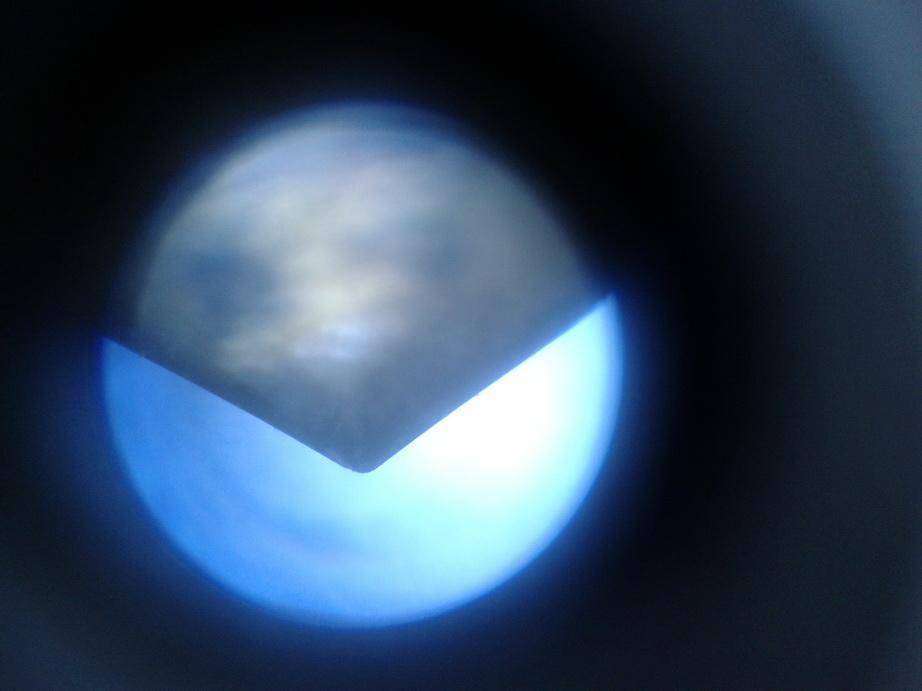

Купил микроскоп сегодня (800 кратное увеличение) и смотрел На иголки. сделал несколько фоток самого алмаза. Вечером скину.

На некоторых иголках трещины на алмазах.

[Тёха]

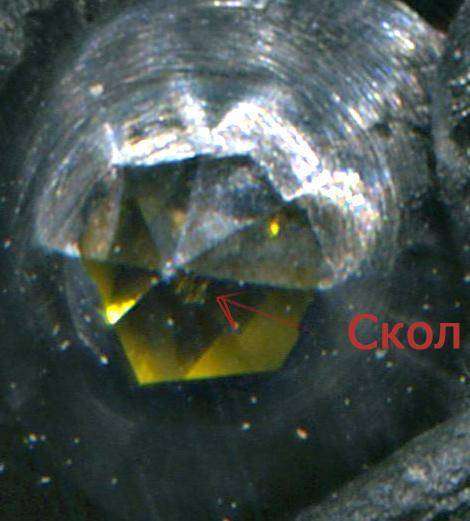

Не этой фотке вино что сам алмаз треснутый. Если смотреть под другим углом то трещины не видно.

Этим алмазом сделал кусок цветка. Примерно 5/7 см в 2 прохода.

Эта иголка у меня вовсе была как новая (в пакетику с новыми иглами лежала) но видно что она уже б/у. На кончике возле скола пошли мелкие трещинки. Такая проблема была у нескольких иголках что я смотрел под микроскоп.





[BOR]

Это еще не скол , бывает пол грани откалывается. Теха, не выкладывай такой ужас, хватит сегодня Челябинска ...............Хороший микроскоп. Такой надо обязательно чтоб был у каждого станочника

[almazav]

Не этой фотке вино что сам алмаз треснутый. Если смотреть под другим углом то трещины не видно.

Этим алмазом сделал кусок цветка. Примерно 5/7 см в 2 прохода.

Эта иголка у меня вовсе была как новая (в пакетику с новыми иглами лежала) но видно что она уже б/у. На кончике возле скола пошли мелкие трещинки. Такая проблема была у нескольких иголках что я смотрел под микроскоп.

То что иглы б/у это маловероятно... Этим нет смысла заниматься серьезным поставщикам. То что может быть брак - это более возможно. Просто отнесите в магазин - пусть поменяют.

И еще момент... Такие сколы в результате работы стали характерны для станков которые работают на высоких скоростях. Это может быть следствием бокового удара. Или микро трещины вершины...

[BOR]

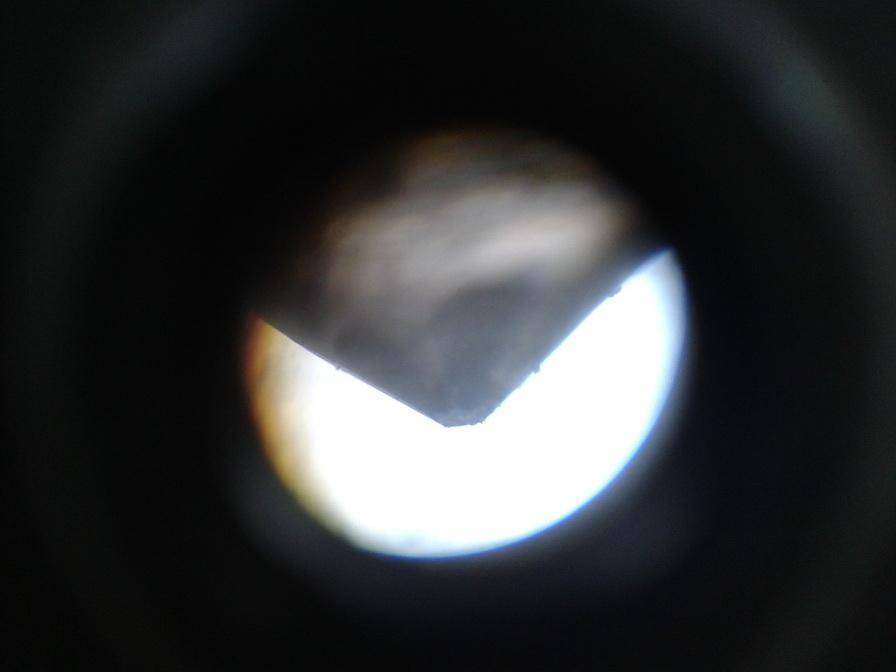

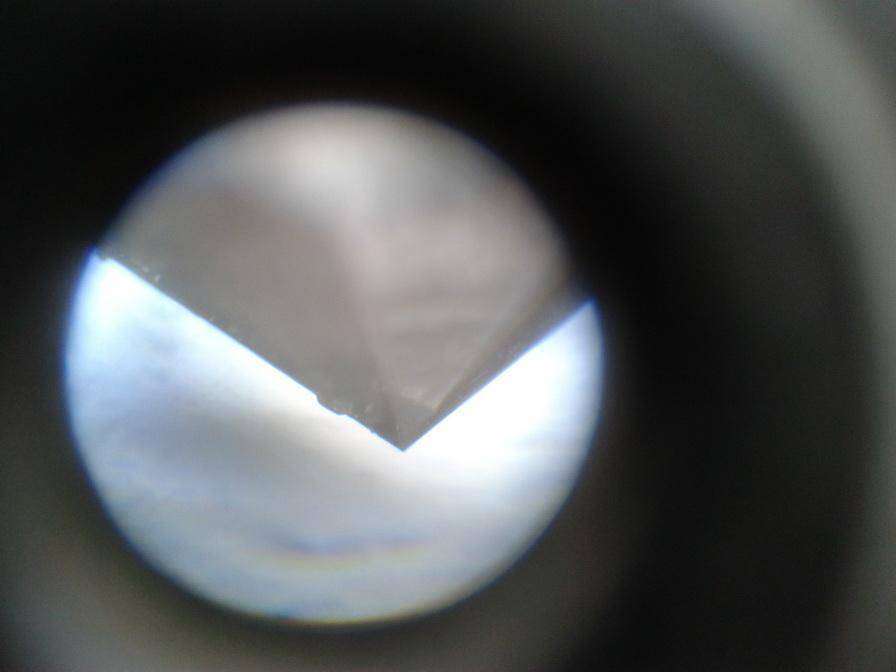

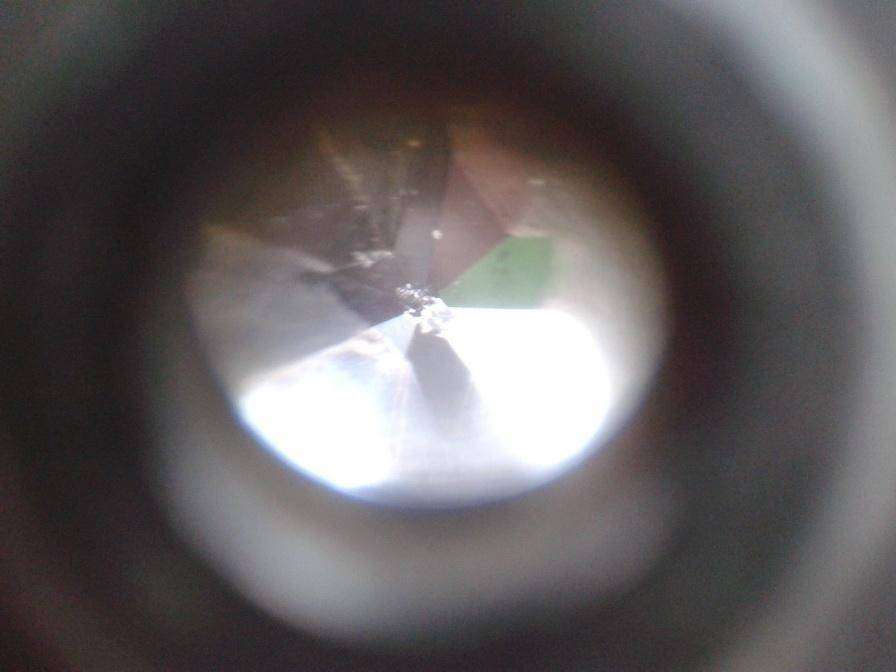

Вернемся к нашим иглам.  Сегодня взял из старых запасов, не желтый алмаз а темный , не прозрачный. Набил один портрет  Смотрим фото ..........Картина плачевная. Я даже не ожидал что так покрышится. ...Подскажите , что это за алмаз--темный не прозрачный,   и что за алмаз - желтый , что я показывал раньше -- искуственный или натуральный.   Работал на График 7.1 , частота 154 Гц, зазор 042, а макс 750 ВК.









[almazav]

Желтый алмаз - это синтетический монокристалл. Характеристики аналогичны натуральному (твердость, кристалическая решетка и т.п.)

По фото сложно определить - если вначале он был заточен под конус и черного цвета без характерного блеска то это синтетический поликристалл, но если граненный то это однозначно природа.

Хотя цвет это не показатель - природа бывает как прозрачная, желтая, зеленая, коричневая, темная почти черная и другие оттенки.


P.S. Присмотрелся ближе - игла на фото однозначно природа.

[Руслан]

Ну вот что и требовалось доказать.



А теперь представьте на сколько портретов будет хватать иглы на 8-ке...скорее всего от лба до носа...

[p@inter]

Игла которую показал БОР, я ему выдал из партии, про которую я писал выше, остались они в память о Лене с Винницы, иглам этим уже более 2 лет, партия была фуфло и после я начал работать с Алмазовым.......................Важно что эти иголки работали на 6.1 и крошились после первого прохода так как и на фото после 7.1.........................по поводу кристала не скажу, не спец.....................но с этой иголкой дело не в станке......................

[BOR]

Новые иглы от алмазова. Могут , если захотят

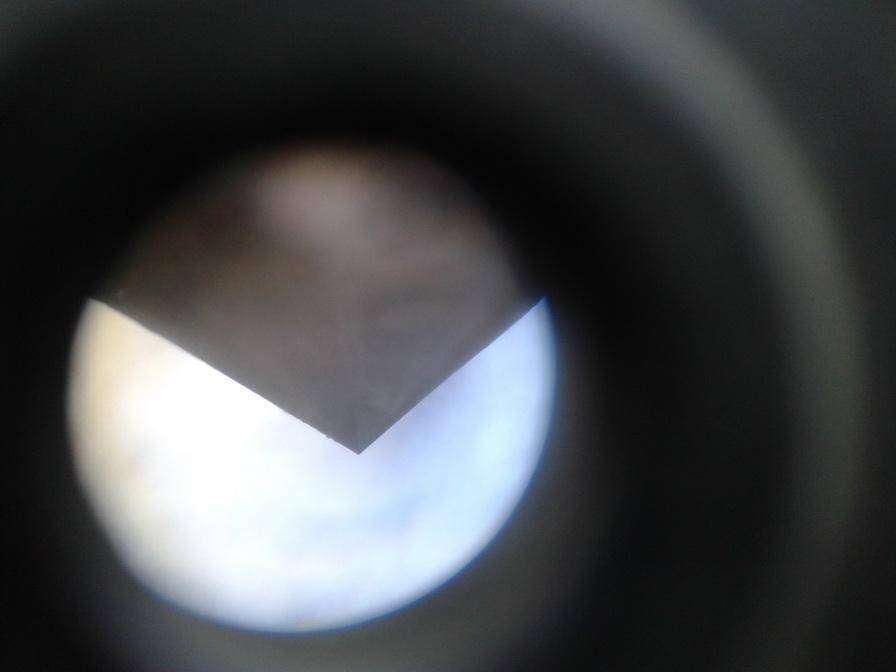

Алмаз темный. Попробывал только одну иглу на жестком габро. працентов на 50 прочнеее старых игл. Фото новой





после одного портрета, можно сравнить с фото которые выкладывал раньше





набил этот портрет , буквы не бил

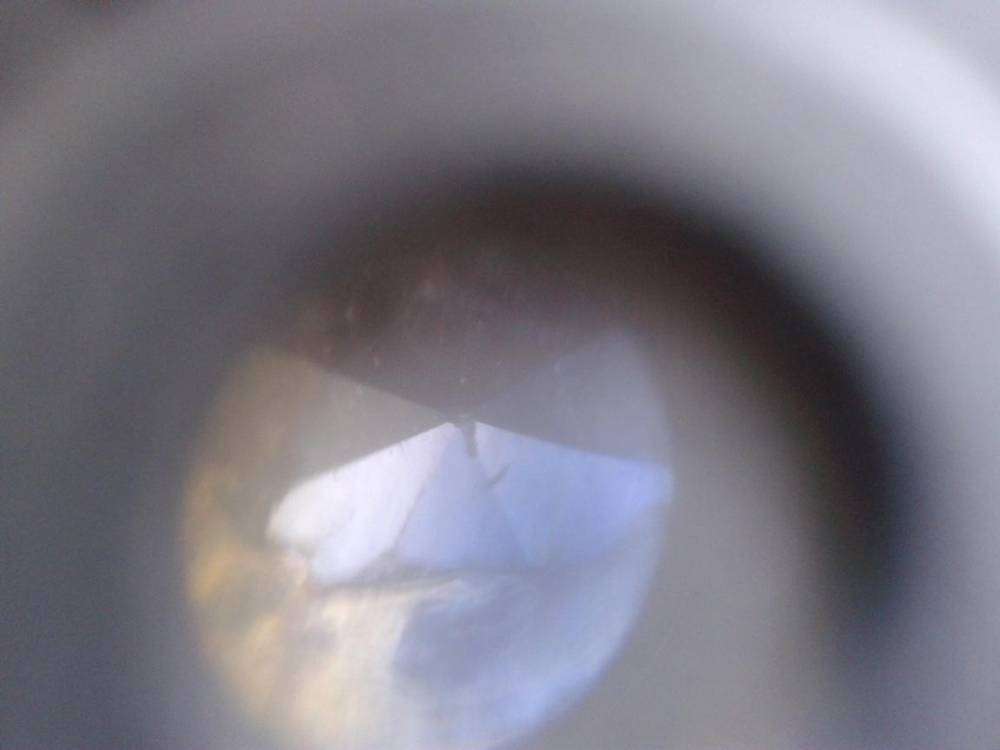

Один небольшой скол

Совсем немного подправил иголку и на второй портрет.  Буду надеяться, что и другие работают так же

[Руслан]

Ты еще попробуй ненатуральный..и темный тебе покажется детским лепетом))))))))))

[Тёха]

@BOR, это новые иголки (в том смысле что их недавно начали делать)?



@Руслан, у меня была иголка с штучным алмазом. Я как-то не заметил разницы. Или плохо смотрел?

[Руслан]

Что такое штучный алмаз?

[Тёха]

Ненатуральный. тёмный и заточен конусом был у меня.  Вы о таком говорили?
