Помогите разобраться с фасками

[Graverfan]

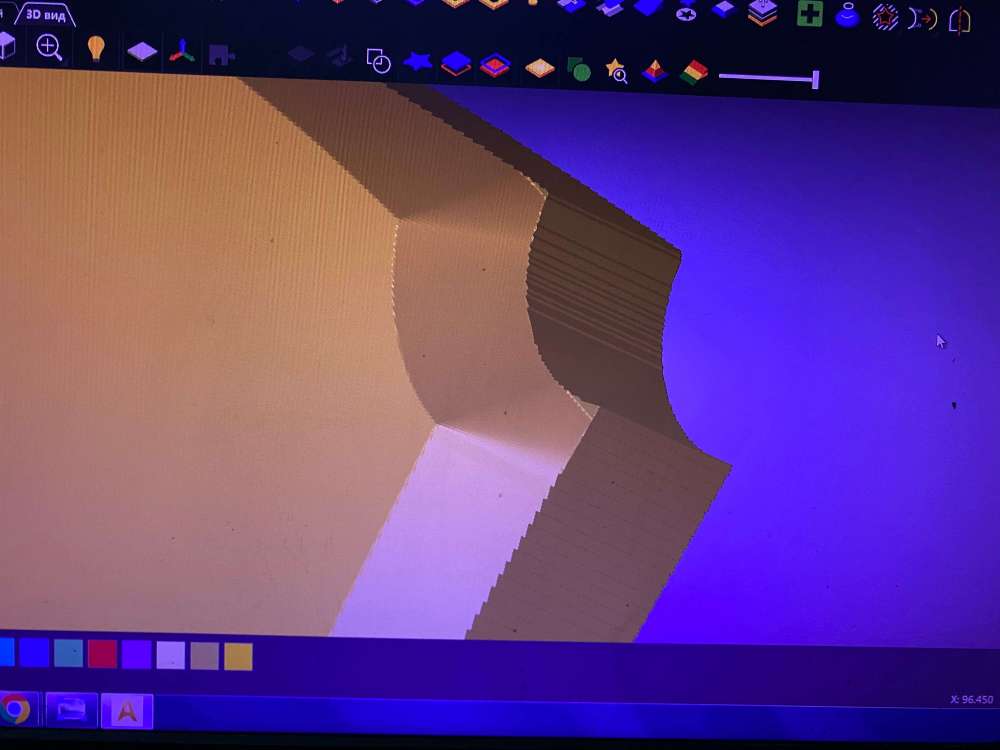

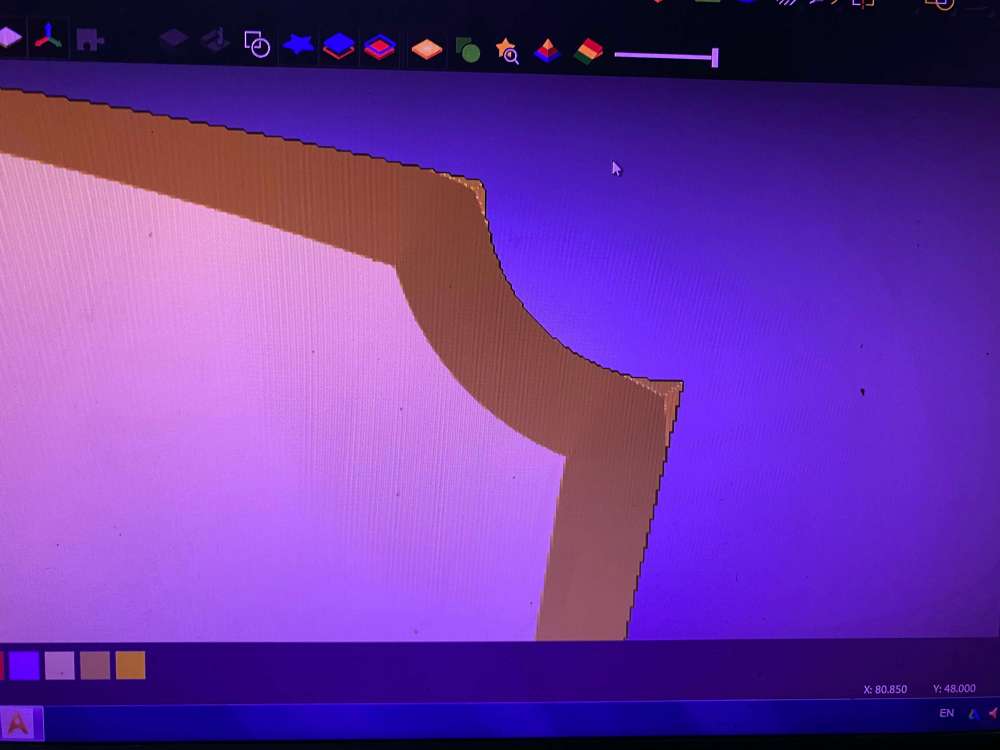

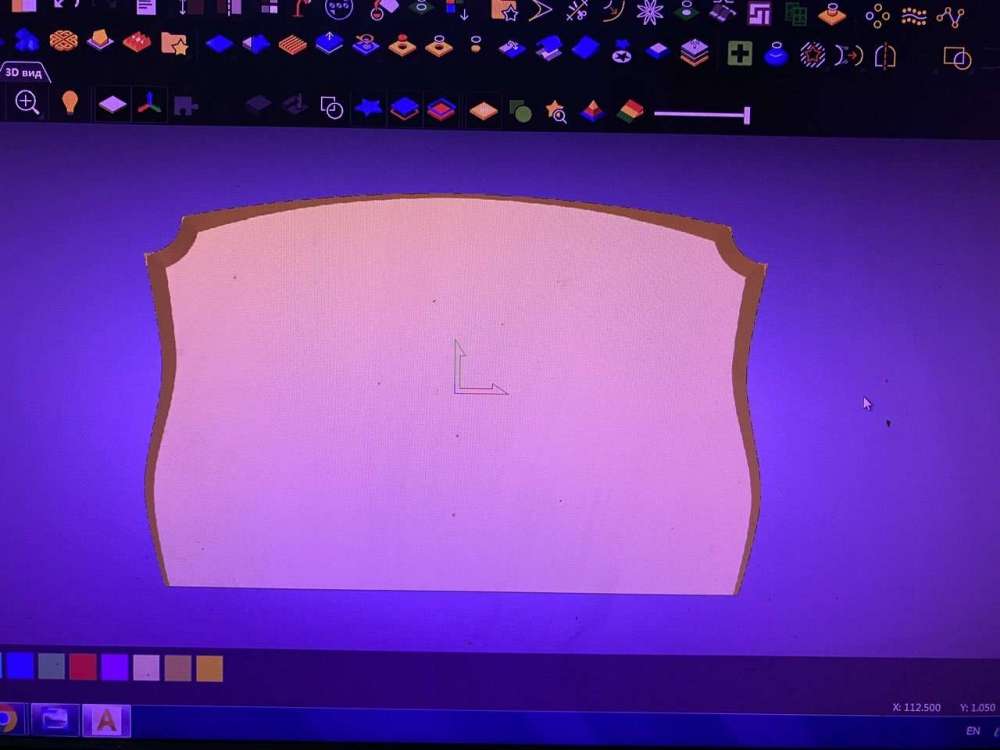

Здравствуйте, уважаемые форумчане. Задумал вырезать горизонтальный памятник, за одно освоить тонкости арткама, с формой по векторам разобрался, столкнулся с проблемой при оформлении фасок. Нашел в интернете инструкцию по моделированию фасок, сделал как указано, но проблема в том, что на наружных углах фаска получается скругленной. Подскажите пожалуйста, как правильно сделать фаску с острыми наружными углами. Промежуточный итог прилагаю, так же инструкцию как делал фаски, спасибо.

https://all-ready.ru/stati/sozdanie-faski-v-programme-artcam/


[Владимир1986]

Мир перевернулся, на такие формы фрезер напрягать... Вопрос, сколько вы за резку фрезером берёте данного памятника???

[Калуга]

Действительно маразм. Такое на фрезере нет никакого смысла делать. Вручную в несколько раз быстрее и дешевле. Тем более, что после фрезера всё равно полировать придётся и делать технологические фаски с обраьной стороны.

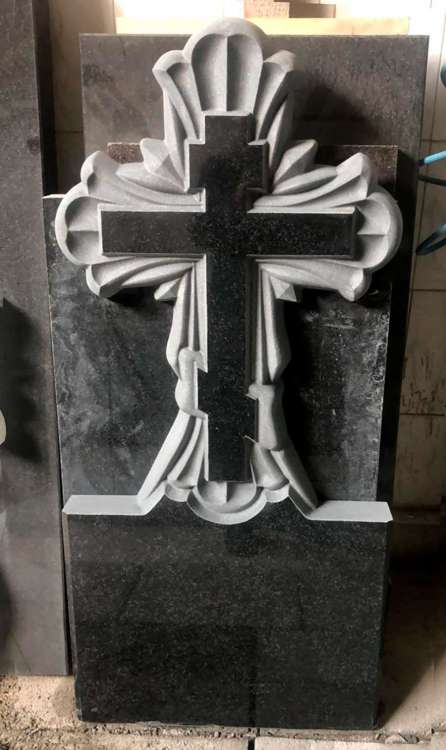

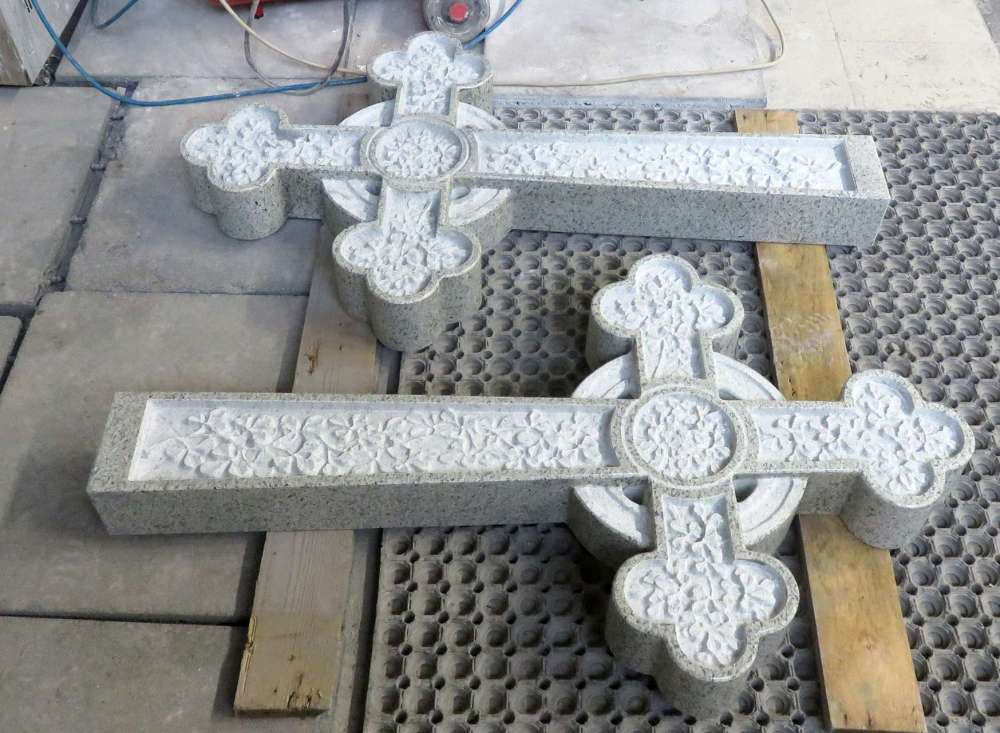

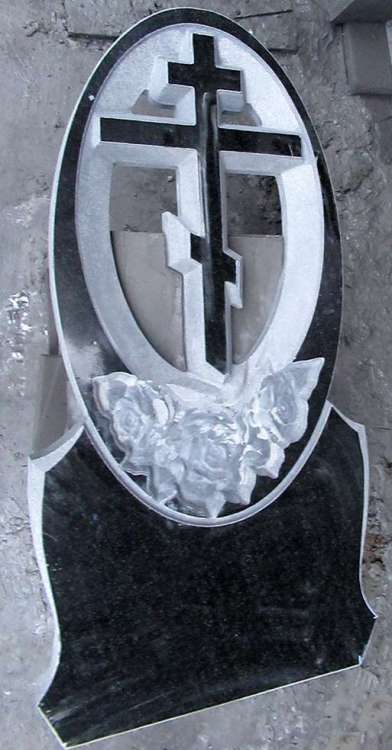

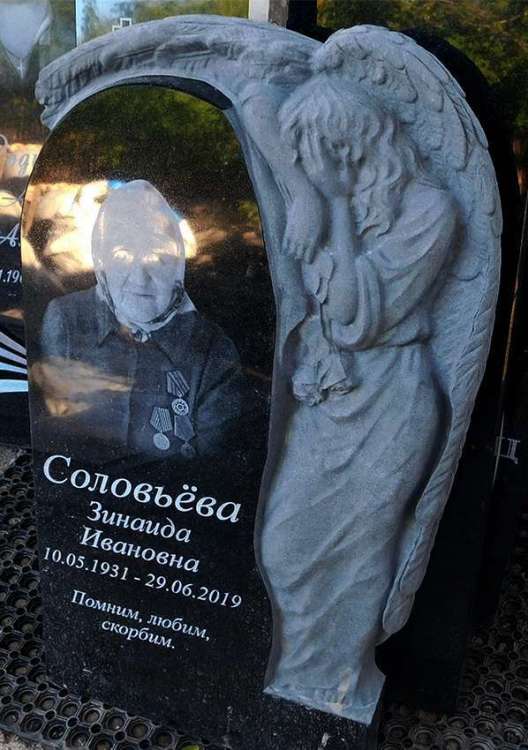

   Фрезер хорош для более серьёзных работ:



[Яшa]

в обучалке у него тоже скругленные углы в этих местах - сам по себе способ неподходящий.

пробуй мучить инструмент выдавливание или выдавливание по двум векторам.

[Alexey]

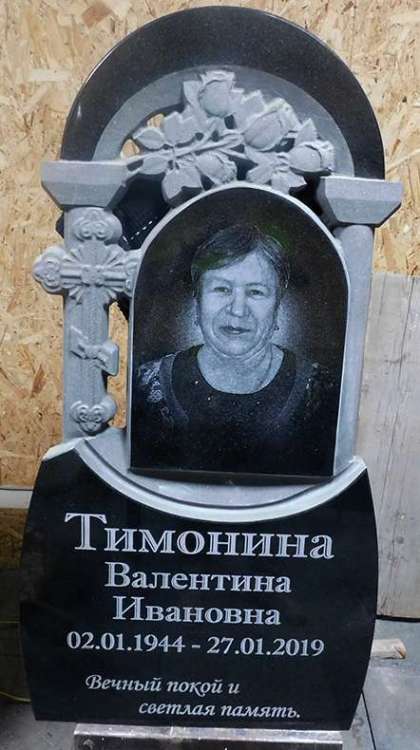

У Тимониной что то с портретом случилось

[bo-bi]

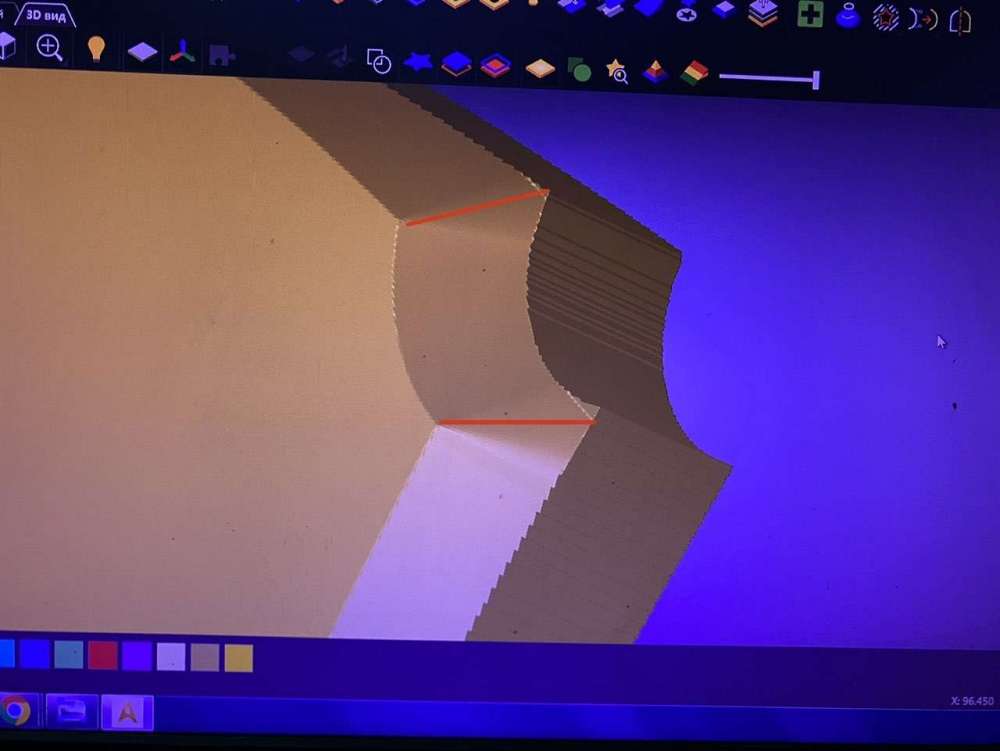

Такие углы делаются по 2 векторам и профилю. На каждом участке отдельные пары. Тогда они будут острыми.

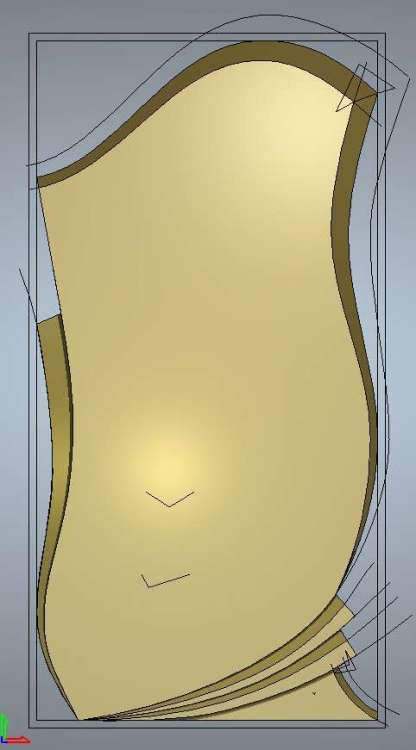

Типа такого)

[bo-bi]

@Владимир1986 есть "фирмы", где один человек он и "жнец" и "певец" и на "дуде игрец". Я видел такое. Сам хозяин режет формы на станке, пока станок режет он полирует эти фаски.

[Graverfan]

Да, понимаю что руками проще и быстрее, но тут сама цель более детально изучить обработку, подготовку моделей. Это не индивидуальный заказ, мои личные пожелания. Боби спасибо, буду пробовать.
