Смещение при обходе по контуру, по оси х

[Roman56]

Доброго дня, уважаемые форумчане!

Станок Сауно график 3КС версия 9.0Е.

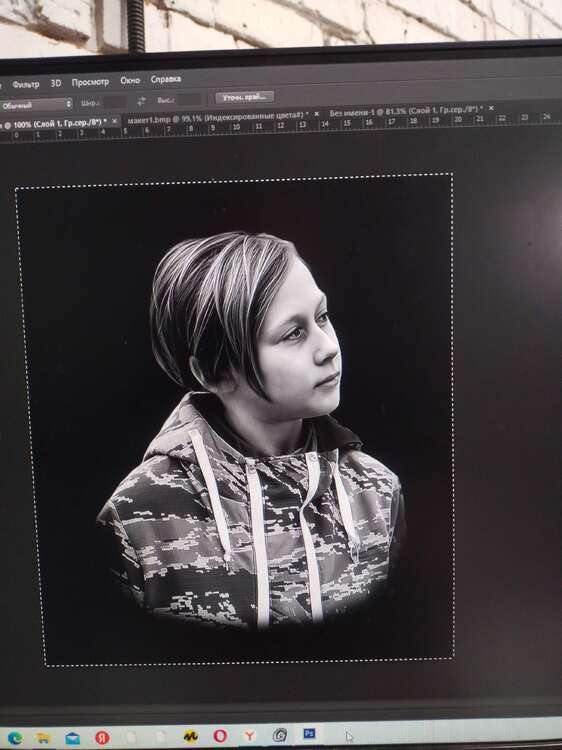

Не так давно начал работать, поэтому слишком сильно не кидайтесь тапками пожалуйста. Вопрос в следующем, есть условная плитка размером 25,5х30см. Подготавливаю в Фотошопе портрет по размерам этой плитки, копирую и подгружаю в Engrave, далее в программе перехожу в режим просмотра на камне. Выставляю отступы безопасности, какие они должны быть для портрета сверху 1мм, снизу 15мм (с запасом). Слева 6мм, справа 6мм соответственно. Получаем изображение размером 255х284мм условно. Которое вписывается в границы безопасности очень даже. Жму на выход из режима камня, программа выкидывает предупреждение и предлагает изменить размер, соглашаюсь. Далее подвожу станок в крайний верхний угол в ручную, либо с помощью отсчёта от центра и обнуления (без разницы, проблема появляется одинаково) Жму на обход изображения по контуру. Станок смещается по оси Х (по левому краю) на заданный отступ, начинается обход и далее по правому оси Х выходит за размеры плитки. На экране программы так же жёлтая линия идёт справа от изображения со смещением от него. Весь день сегодня пытался всё это сделать, но всё равно запорол тренировочную плитку.

В чём может быть дело, подскажите пожалуйста!

Сразу оговорюсь, шаг 0.300, 33.33 п/см. В Фотошопе ставил так же 33.33 п/см. Сколько не пытался в engrave менять размер изображения. По всем параметрам вписывается отступы от левого края по оси Х соблюдает, а с правого края - нет, выходит за камень. Максимум чего добился, так это чтобы он по краю проходил



[igors]

3 часа назад, Roman56 сказал:

Выставляю отступы безопасности

зачем Вам это надо?  я вообще эту тему отключил и зону безопасности рассчитываю еще в фотошопе

[Roman56]

@igors Да, это как вариант, на крайний случай. Но в любом случае обход нужно делать, а если снова уйдет по оси Х, что делать тогда?

Да и вопрос то основной, что даже если изображение меньше границ безопасности, меньше самого поля плитки по сути (для этого я все размеры и писал) привод всё равно уходит за правую часть плитки по оси Х

[Jedka]

если вы имеете в виду то, что после обхода по контору станок не возвращается в 0 заготовки и смещается на 3-7 мм, есть у меня такая проблема на одном станке...  это чревато тем, что при прерывании работы (отключили свет), продолжить гравировку не получится нормально - портрет задвоит, сместится картинка.

Однако, если перед гравировкой отправить станок в "Ноль станка" а затем в ноль заготовки, он приедет куда надо - в изначальный ноль заготовки.  У меня есть такой придурошный станок... на нем выкручиваюсь только так: Обход контура => Ноль станка => В ноль заготовки.

[Roman56]

@Jedka Нет, как раз таки с возвращением в ноль станка всё в порядке. Условно представим, что станок стоит в нулевой точке заготовки по осям Х,Y,Z это получается верхний левый угол плитки. Само изображение меньше, размеров плитки с достаточным запасом. В момент отправки станка обхода по контуру. Он делает отступ по оси Х от левого края, делает отступ по оси Y от верха. Далее идёт по оси Х к правой стороне и уже на правой стороне он должен тоже остановится внутри плитки и сделать отступ от правого края. Но он выходит за размер плитки, продолжает обход и возвращается назад в 0 заготовки

Изменено 28 апреля пользователем Roman56

[igors]

19 минут назад, Roman56 сказал:

к правой стороне и уже на правой стороне он должен тоже остановится внутри плитки и сделать отступ от правого края

смотрим чистоту черного фона  в фотошопе на картинке  возможно есть артефакты и обход делаем в БМП

Изменено 28 апреля пользователем igors

[Roman56]

@igors так вроде перед обходом программа по умолчанию в БМП формате изображение сохраняет

3 минуты назад, igors сказал:

смотрим чистоту черного фона  в фотошопе на картинке  возможно есть артефакты и обход делаем в БМП



[abri]

Станок для разгона добавляет 5 мм к загруженной картинки по оси Х с лава и с права. При обходе игла проходит в 5 мм от края картинки.

[minus]

К возможным не видимым точкам на чёрном добавлю - не соответствие в настройках импульс / шаг, от чего изображение растягивается и выходит за края плитки.

Что бы подтвердить диагноз приложите скрин с  системными настойками станка (файл настройки) и фотографию винта по оси Х.

Ну и гравируемую картинку наверное тоже.

Я тут подумал. Скрин даже не понадобится. Создайте в фш квадрат 30*30 мм и попробуйте его напечатать после чего измерьте его стороны, если он соответствует размерам и пропорциям, значит это точки на чёрном.

[Roman56]

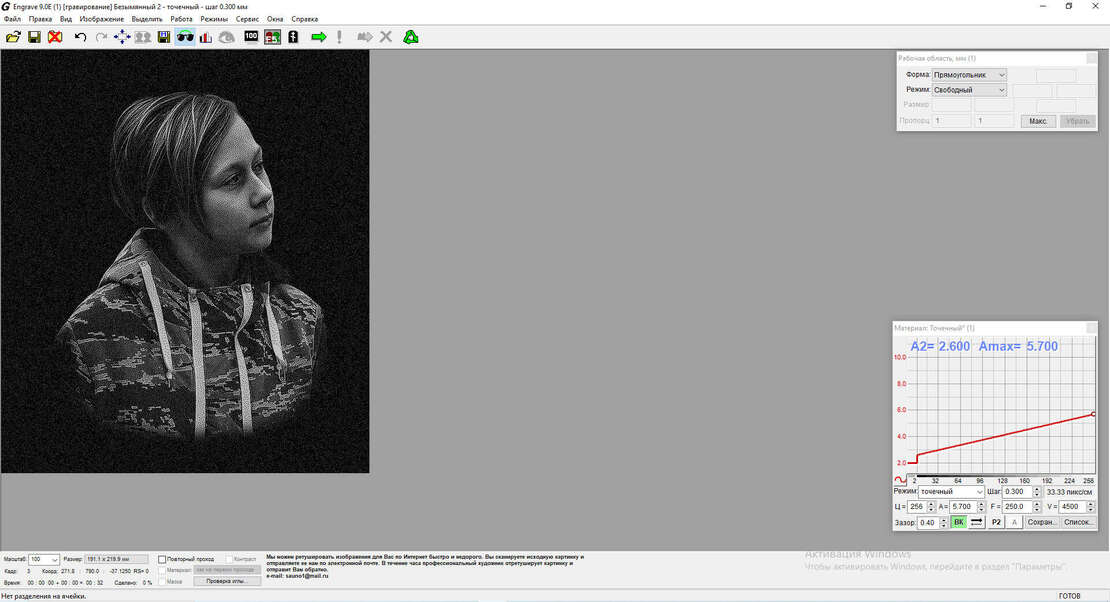

@minus Большое спасибо за совет! Воспользуюсь им. Настройки в норме, вчера прочёл на форуме, что у кого-то разгон изменялся и был скрин настроек. Сегодня перепроверил, у меня всё в порядке. Сейчас попытался о гравировать портрет на тренировочной плитке, присланный ретушером. Изображение в фш уже с отступами по краям, но по размеру плитки. Границы безопасности в программе красные, но изображение по контуру прошлось нормально в допусках.

Наверное @igors был прав, про чистоту черного фона. Видимо на предыдущем изображении где-то был битый пиксель и программа видела его и поэтому выходила за рамки. Просто страшно напортачить, только учусь. Специалистов такого уровня у нас нет, нет возможности кого-то позвать, чтобы научили. Начальник дал возможность учится пока, ну и несколько некондитных плиточек

9 часов назад, abri сказал:

Станок для разгона добавляет 5 мм к загруженной картинки по оси Х с лава и с права. При обходе игла проходит в 5 мм от края картинки.

Не думаю, что настолько много. Если учесть, что выставляются границы безопасности 6мм, плюс разгон по вашим словам 5мм, уже имеем 1.1см. Плюс подгонка изображения. Слишком много съедаться по краям будет. Думаю запас для разгона конечно есть, но не такой великий

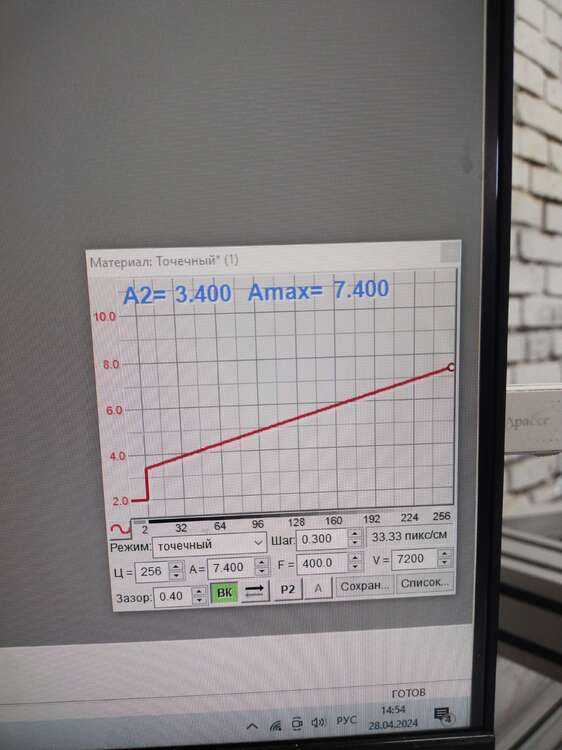

Заодно хочу спросить, если есть такая возможность, чтобы лишний раз темы не дублировать. Посоветуйте пожалуйста оптимальные настройки для портрета. Сейчас стоят такие настройки как на первом изображении.

Запустил гравировку общую и вторым проходом отдельно полутона.

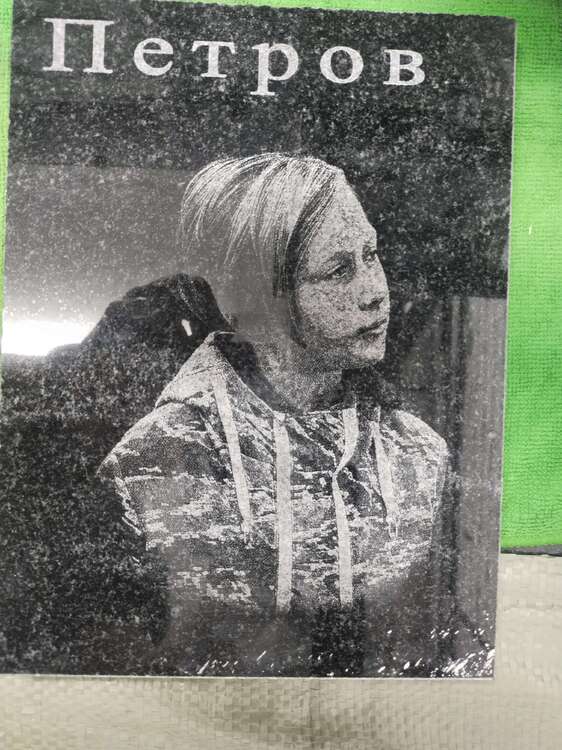

Получилось вот это

Начальство не оценило, хотя ретушь качественная

[Jedka]

@Roman56 Восьмерка ?

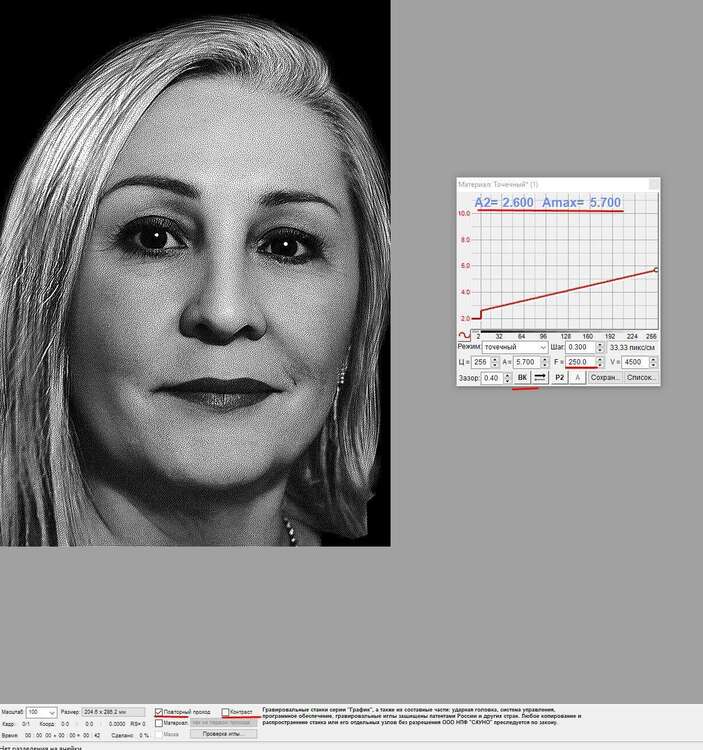

Ну попробуй вот так:

1. F=400   поменяй на F=250.

2. А2 поставь 2500 - 2700

3. Амах поставь 5700-5800

Выключи режим ВК.

Бей Два раза с повторным проходом, без галочки Контраст.



[Roman56]

@Jedka Версия 9.0Е. Настройки учту и попробую. Если есть возможность у кого-то в онлайне помочь настроить станок или же есть знакомые специалисты в Оренбургской области, которые могут приехать. Напишите контакты, по деньгам договоримся. Понимаю, что с наскоку этого не сделать и это целая огромная ниша. Которую одними видео на сайте Сауно не изучить

[Jedka]

9ка и 8ка идентичны. девятка поддерживает фрезеровку. вот и все различие.

[Esli vdrug]

@Roman56 если уходит по оси Х. Может муфта не зажата

[Roman56]

@Jedka Если ты про контраст тот, что во вкладке работа. То он не активен (горит серым)

[Jedka]

[Roman56]

@Jedka Да да, про неё я имел ввиду. Выключена

[Jedka]

Когда поставишь галочку на контраст, второй чекбокс будет разблокирован и по умолчанию, там тоже иногда ставится программой галочка в контраст. ее нужно будет отключить.

Режим ВК выключи.
