Появился муар на портрете.

[int_21]

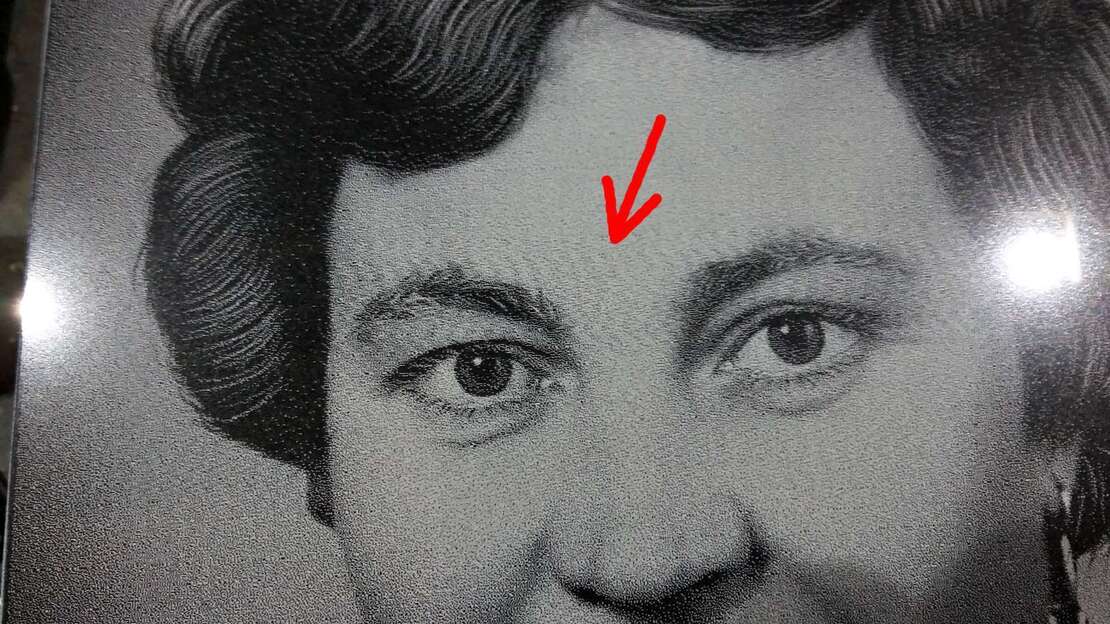

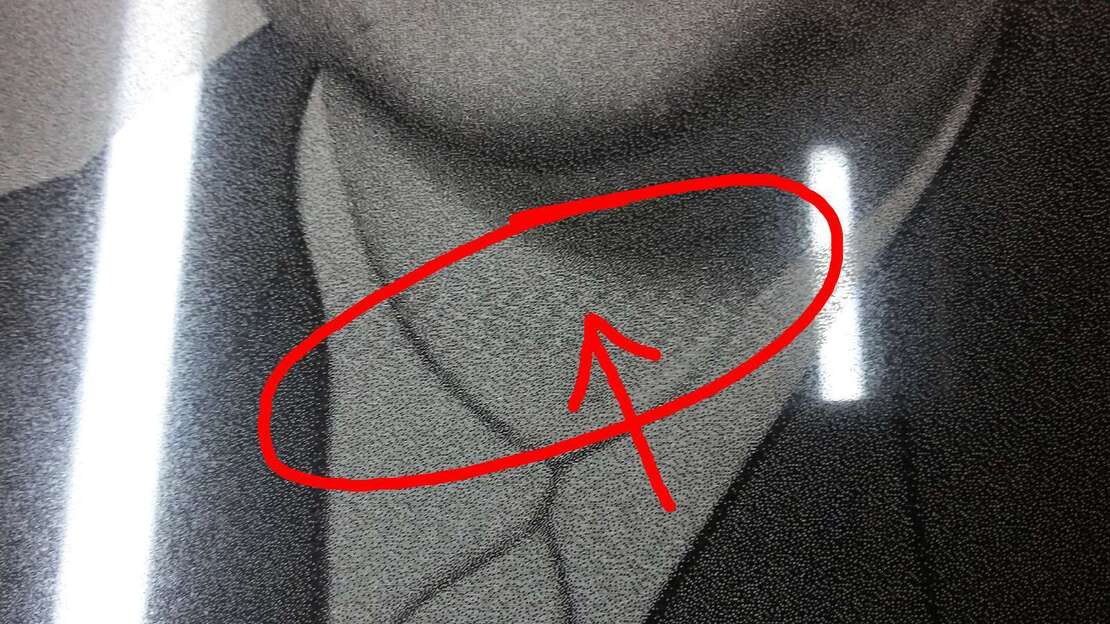

Mirtels L60120. Все было здорово и вот, на портретах стали появляться муарные участки по горизонали. Голова выжигает в один проход, т.е. только "туда", обратно возвращается в холостую. Скорость 150мм/с. Лазер запитан через преобразователь 12/220 1КВт от аккумулятора 12В 55Ач, параллельно ему зарядное устройство  до 7А. Год работы в такой конфигурации - полет был нормальный отличный. Заземление присутствует только в блоке управления (Руида) - от розетки, станина и блок розжига заземлены своим проводом на свой отдельный собственный контур. Преобразователь с зарядкой и аккумулятор заземления не имеют.

В голове (моей) поселяются нехорошие мысли о совпадении частоты муара при движении каретки с питающей сетевой частотой. В какую сторону копать проблему? Блок розжига? Преобразователь? Механика?

Буду рад, если кто-нибудь развернет меня в верном направлении.

[Яшa]

несовпадение входящего разрешения и разрешения гравировки

[int_21]

Пока мало отработал после удаления этого дефекта, может и вернется, сразу отпишусь. Уважаемый Яшa, вы были правы. Что было сделано чтобы получить данный дефект: Рассматривая свои работы, обнаружил, что иногда, довольно редко, но все же... Проскакивают черные горизонтальные микрополоски. Как будто шаг по Y был чуть больше заданного. Решил недолго думая, уменьшить интервал по Y с 0,1693 до 0,16 - по итогу выскочил муар. Осознавши ошибку, вернул интервал на место, однако это уже было бесполезно. Потом пробовал изменять конфигурацию оборудования, включал/отключал чиллер с водой и пр. и пр. Ничего не помогало. Последнее что делал: замена аккумулятора в цепи питания лазера.

Пришлось создать эту тему с призывом о помощи.

Что сделано чтобы избавиться от муара: зашел в файловое меню руиды (RLDC-320) и выполнил форматирование памяти. Быстрое.

В задании на гравировку опять указываю интервал 0,1693 для разрешения 150 dpi. Сделал два портрета, пока полет нормальный.

Если кто столкнется с такой бякой, имейте ввиду что эта руида (контроллер станка) живет своей жизнью, и выковырять ошибку из нее не всегда очевидно.

[int_21]

Через 2-3 портрета все начало опять проявляться. Заменил блок розжига, пока работает нормально. Ковыряя прежний блок все более прихожу к выводу о корреляции частот задающего генератора на микросхеме TL434 (25кГц) и частоты ШИМ в блоке RUIDA RLDC-320 (20кГц). Где-то частота поплыла и приблизилась к другой частоте.

[STAR]

У вас выход с контроллера на блок трубы через канал ШИМ организован?

[int_21]

Так точно. 1-битовый режим. Шим определяет мощность луча для одной точки. В процессе гравировки мощность не меняется.

[STAR]

А почему не выход аналог? В чëм плюс управления ШИМом, можете поделится, поподробнее)



Изменено 8 марта пользователем STAR

[STAR]

В 07.03.2025 в 15:25, int_21 сказал:

Так точно. 1-битовый режим. Шим определяет мощность луча для одной точки. В процессе гравировки мощность не меняется.

То есть мощность не скачет от 0 до 5 вольт как при аналоге, а стабильна?

Изменено 8 марта пользователем STAR

[int_21]

Конечно могу. Станок приобретался в 2014 году, летом.

На выставке  "Некрополь 2014" (осень) я  специально после знакомства со станком САУНО с его 8-битным выходом спросил у представителя МИРТЕЛС, сколько бит на станке L60120. На что получил ответ, к сожалению только 1 бит, но из-за более высокой плотности, мы (МИРТЕЛС с его лазерными станками) имеем преимущество в качестве. Поскольку деньги были за станок  от МИРТЕЛС уже уплачены, решил не бодаться за возвращение средств и работать с ним. Только спустя годы, я понял, что качество - это не количество точек на дюйм, а количество глубин этих точек в камне, ибо краска совершенно неодинаково ложится на мелкую и в глубокую выжженную воронку. Даже сплошные области после окраски выглядят бледными, особенно на Другорецком камне, а когда добавляешь мощности, портрет становится "пережаренным", как в газете.

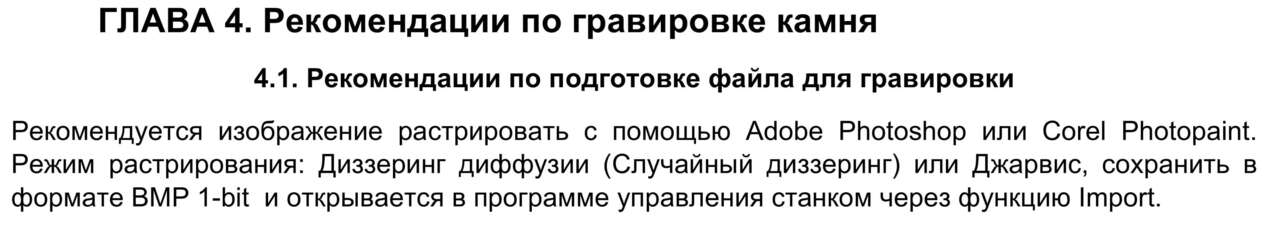

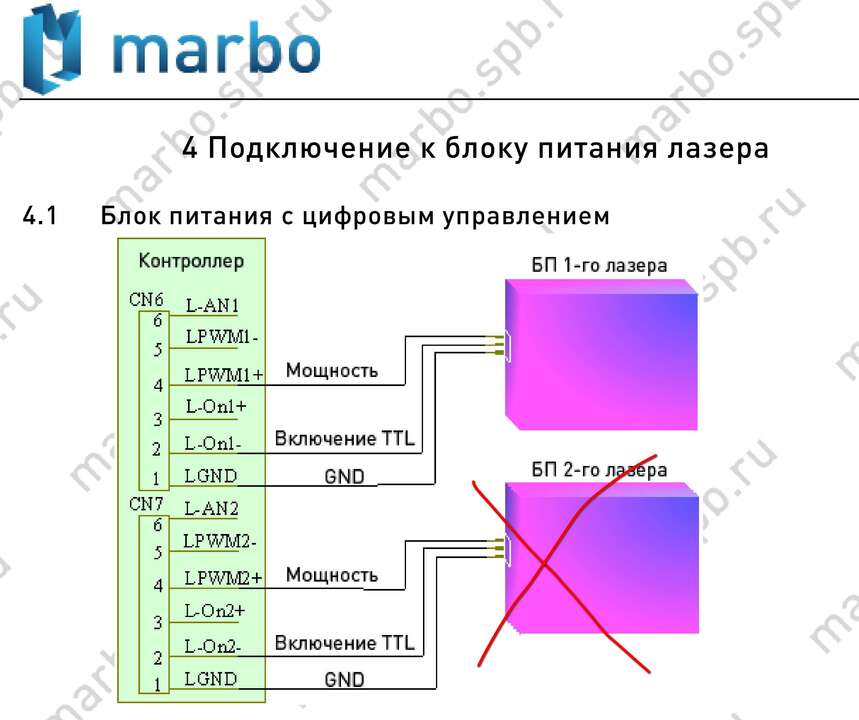

В приложении вырезка из техпаспорта станка, из которой можно сделать вывод, что он работает только в 1-битном режиме. И схема соединений трубки была именно под импульс и ШИМ, как в руководстве Руиды, (тоже прилагаю).

Сейчас собираю платку на замену задающему генератору в блок розжига, задействовав аналоговый выход на руиде. Ничего особо сложного в теории, но боюсь влияния наводок на соединяющий кабель. Всё-таки 2,5 метра рядом с силовыми проводами шаговиков. Экранированный провод заказал, только не знаю, как при этом проявится паразитная емкость кабеля. Буду пробовать.

Все блоки розжига для СО2 трубок как я понял, не граверные, а режущие. У них двойная обратная связь в блоке генерации, по току и напряжению. Я так понимаю для стабилизации тока режущего луча. В гравировке этот метод, думаю не нужен, потому что у при гравировке луч очень короткий, буквально точка. Может ошибаюсь, практика покажет.

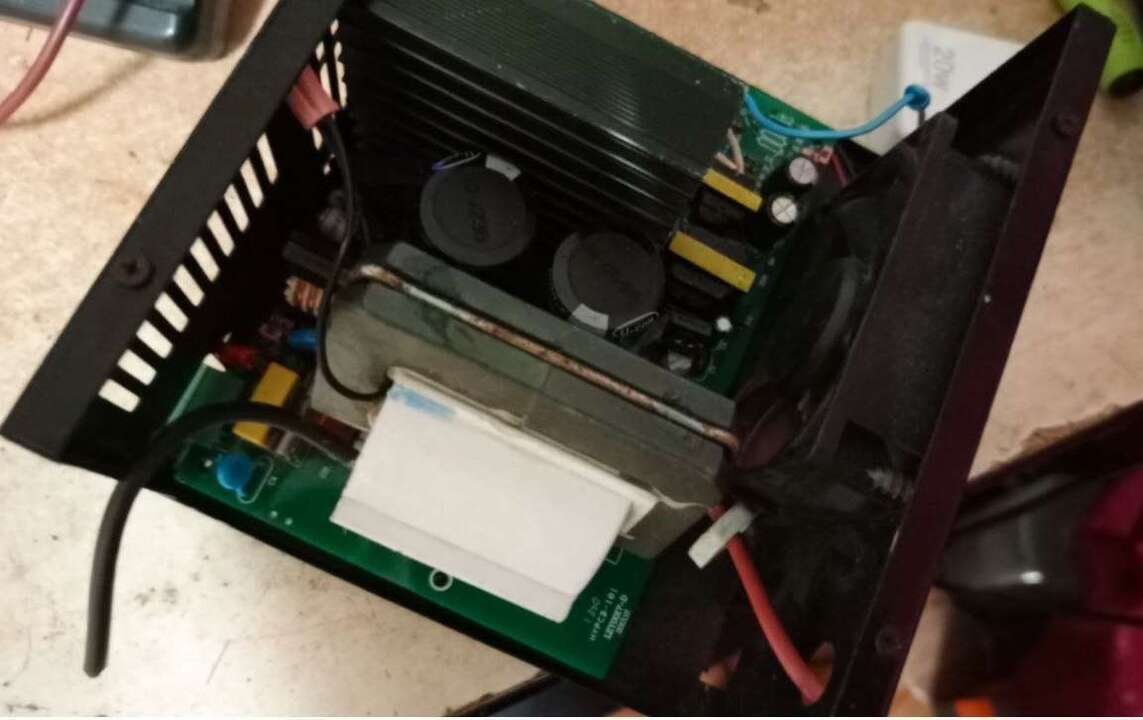

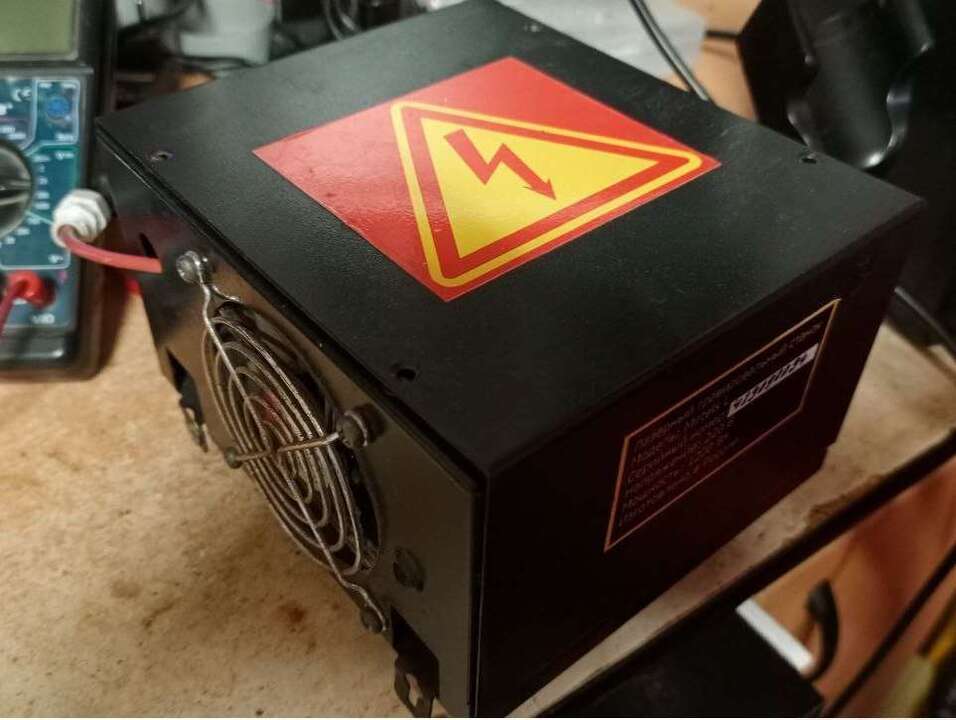

На фотке сам блок розжига с демонтированным генератором и первая самопальная тестовая платка, которая будет установлена вместо него.

39 минут назад, STAR сказал:

То есть мощность не скачет от 0 до 5 вольт как при аналоге, а стабильна?

Да, стабильна. Задается в параметрах гравировки, ДО гравировки.

[STAR]

Обратной связи, на сколько я помню у блока и контроллера нет

А стабилизация при резке, идут постоянные 5 вольт.Так же как при гравировке векторных (в кривых) изображений.

Что же косается того, что у вас на гравировке, это не стабильность входного напряжения или самого блока трубы, так как это единственный узел в работе, который ни чем и ни как не стабилизирует питание, в отличии от контроллера и драйверов шаговых двигателей.

Изменено 8 марта пользователем STAR

[int_21]

Только что, STAR сказал:

Обратной связи, на сколько я помню у блока и контроллера нет

Есть. По крайней мере в моём 40-Ваттном блоке розжига. Первая - это последовательно с первичкой выходного трансформатора установлен еще трансформатор тока, с его вторички  снимается сигнал по току. Вторая ОС - последовательно с трубкой устанавливается шунт на массу. Сигнал с этого шунта так же заходит в блок генератора. В моем 40-ваттном блоке эта цепь не предусмотрена, вместо шунта стоит перемычка.

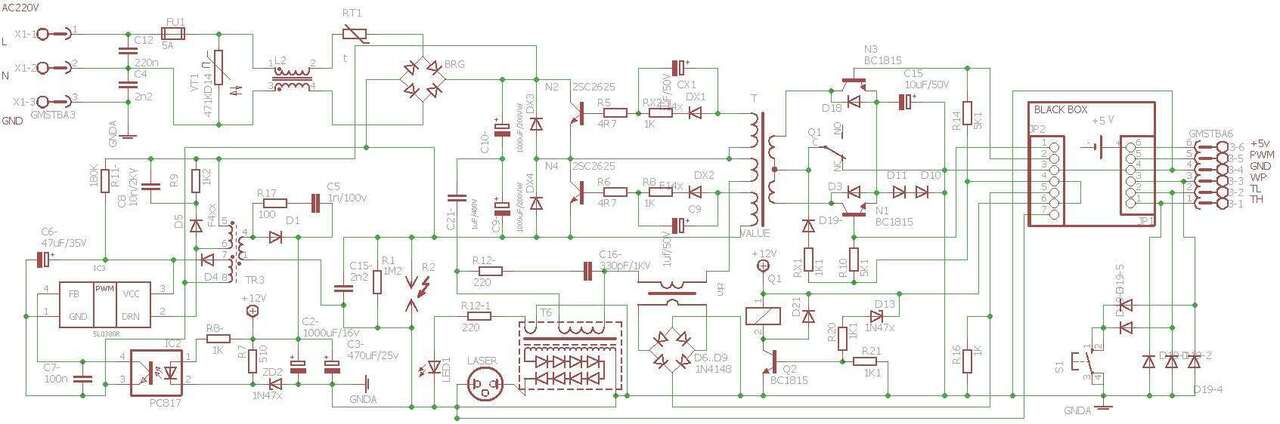

Составил схему своего блока розжига 40 Ватт, может кому пригодится. На некоторых деталях не смог опознать обозначения, извиняйте.

[STAR]

Да, у меня на 60W тоже перемычка.
