Ступенька на закруглении

[Тимур35]

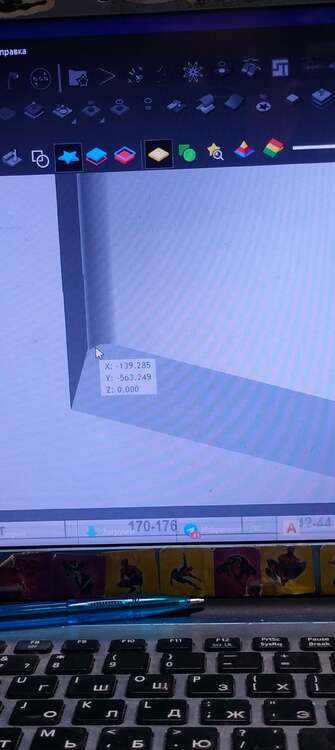

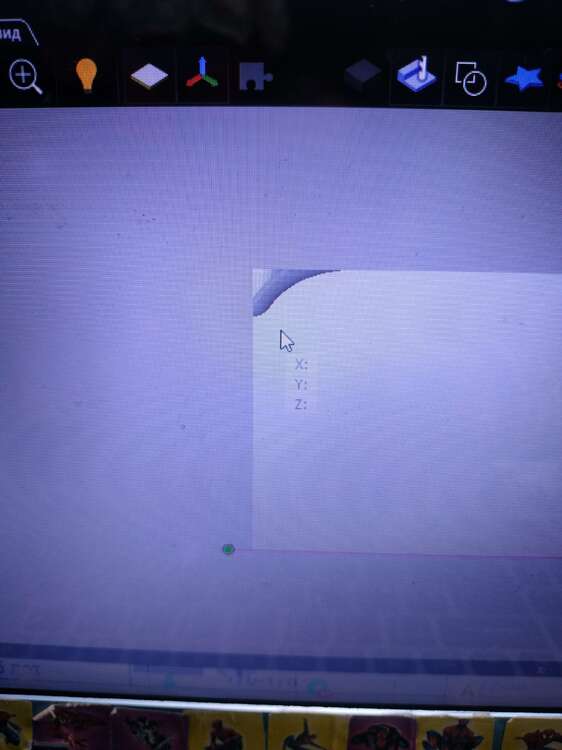

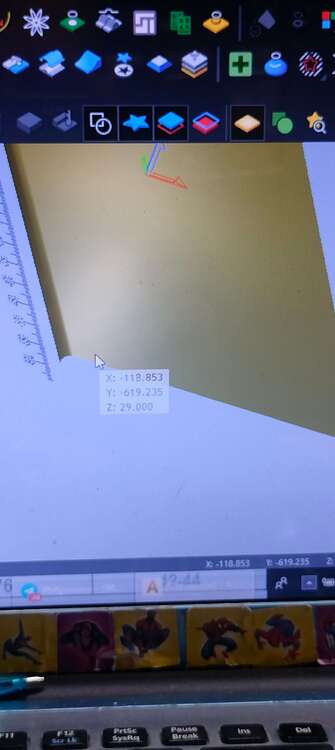

Народ может кто знает как сделать нормальную модель для ступени на лестницу, нужно просто одну фаску круглой сделать шириной примерно 1см, я сделал уже модель и в арткаме и в 3дмаксе, сама модель выглядит норм, но при имитации траектории сбоку закруглерие не плавно заканчивается а ступенькой. Фото прилагаю

[Церетели]

сделай отступ вектором от края с фаской на 1\2 диаметра кончика фрезы. другими словами на радиус кончика

а если у Вас мрамор, то для таких дел есть фрезы кромочные. Для гранита может то же существуют.

[Тимур35]

24 минуты назад, Церетели сказал:

сделай отступ вектором от края с фаской на 1\2 диаметра кончика фрезы. другими словами на радиус кончика

а если у Вас мрамор, то для таких дел есть фрезы кромочные. Для гранита может то же существуют.

Не помогло , может на станке нормально вырежется? Не может быть такого что при симуляции так выглядит?

Изменено 1 мая, 2024 пользователем Тимур35

[Connar]

ОНА ВСЕ РАВНО будет полосками вся. такие кантофрезом делаются наверняка. но это не точно

[zelenok]

13 часов назад, Connar сказал:

такие кантофрезом делаются

Кантофрез кромкозадающей фрезой тоже наполосит дайбог, вот вторя-третья фрезы сгладят, можно конечно ушатывать фрезы со второй и третьей и без подготовки кромки болгаркой, но это больно дорого. А тут-шаг мельче и предпосылок меньше

[Калуга]

Церетели прав. Вы просто не учли геометрию фрезы. На фрезере такое сделать никаких проблем (если одну). Если надо сделать много, то кантофрез гораздо выгоднее.

Изменено 2 мая, 2024 пользователем Калуга

[Денис Давыдов]

По моим ощущениям имитация фрезеровки происходит не по наружному профилю фрезы, а по её центру. Поэтому фрезеровка происходит со смещением внутрь материала. Либо установки профиля фрезы не правильные.

[Церетели]

17 часов назад, Тимур35 сказал:

Не помогло , может на станке нормально вырежется?

попробуйте ещё отступить

и параметры фрезы увидеть бы хотелось

и как в арткаме вектор расположен то-же видеть надо, а то может мы друг друга не понимаем
