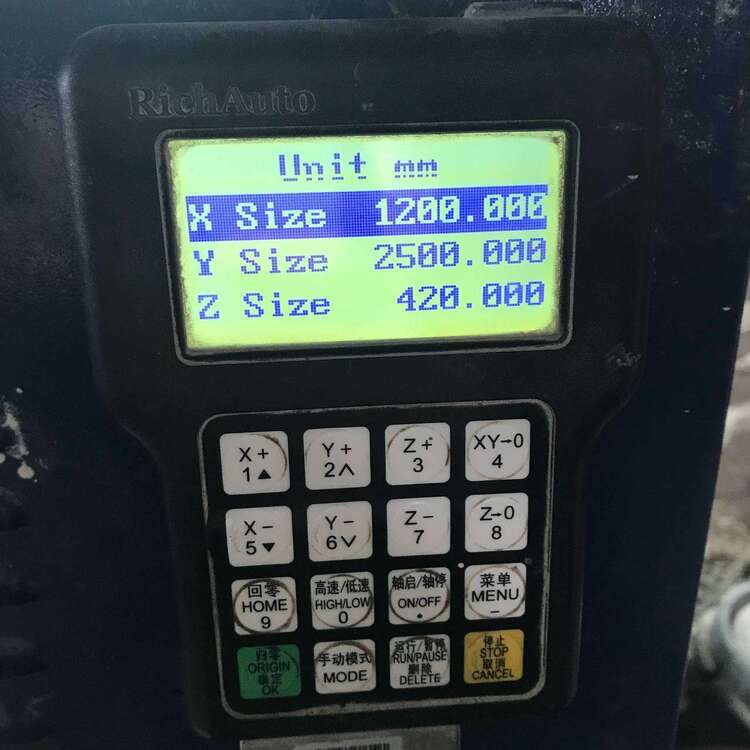

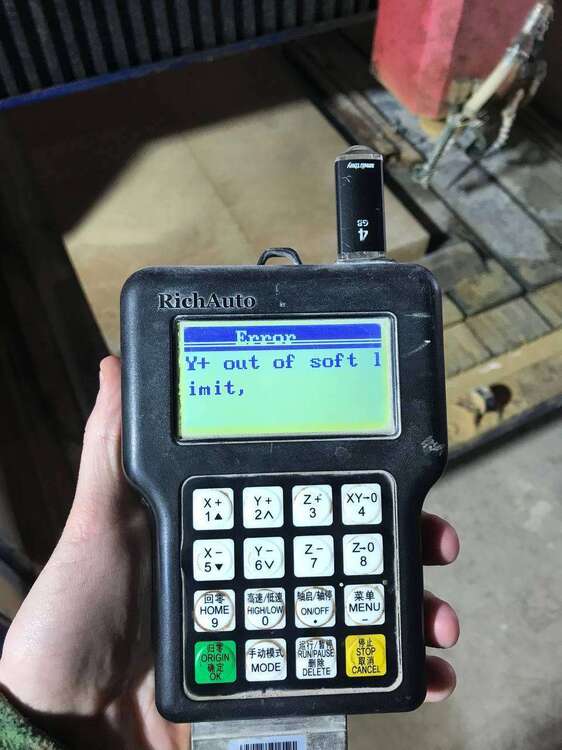

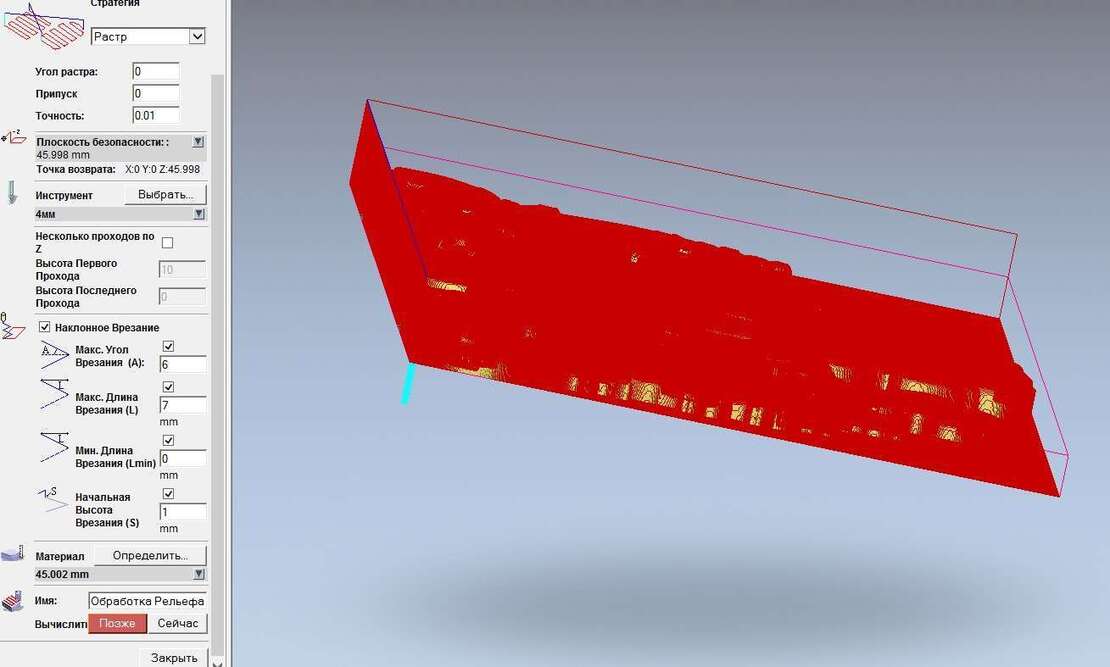

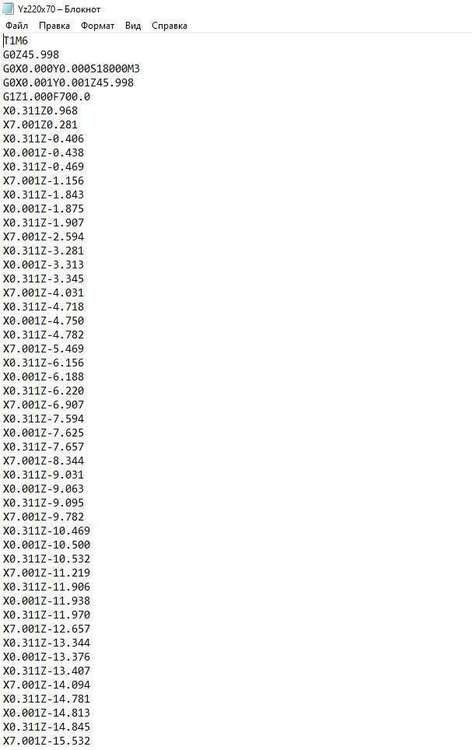

Zubenko Опубликовано 7 мая Поделиться Опубликовано 7 мая (изменено) К примеру общая толщина заготовки 8см, глубина выреза 5см, но станок вначале врезания делает дырку и заходит глубже чем 5см, сделал дырку в профиле (строительном правиле), не знаю почему так модель задается Если я делаю УП по вектору, предварительно сделав прямоугольный вектор по всей рабочей зоне узора, то в таком случае после выполнения программы когда обводится весь узор красным цветом, видно лишнее где он берет в глубину, оно выделяется голубым цветом, но почему он так берет мне как новичку не понятно Если же выбрать обработку по рельефу, то после выполнения УП никаких углублений голубым цветом нет, но при выполнении программы на пульте Richauto А18S, я получаю ошибку "Y+ out of soft limits" и дальше не могу даже начать выполнение программы на станке Здесь показаны значения на пульте если зайти в Menu -> Machine Setup -> Table Size а это код самой программы и первые его строки, если не листать вниз, ничего необычного я здесь не заметил станок Beaver1325MA пульт RichAuto A18s п.с. ошибку "Y+ out of soft limits" я получаю только с этой УП, когда делаю ее не вектором, а сразу обработку по рельефу, но вектор делает дырку лишнюю, а другие программы нормально запускаются Изменено 7 мая пользователем Zubenko Ссылка на комментарий Поделиться на другие сайты Поделиться
YurgenAKA Опубликовано 7 мая Поделиться Опубликовано 7 мая Ошибка означает, что по оси Y станок выходит за пределы рабочей зоны . По глубине мало информации. Но предположить могу что заготовка относительно модели неправильно выставлена А меню табл сайз это просто прописанный размер вашего станка и к УП отношения не имеет. Ссылка на комментарий Поделиться на другие сайты Поделиться
Zubenko Опубликовано 7 мая Автор Поделиться Опубликовано 7 мая @YurgenAKA ну так по вектору все запускалось, просто УП лишнее по глубине вырезало вначале и мне пришлось остановить программу так как фриза в профиль зашла которая удерживает заготовку и не дает ей двигаться Ссылка на комментарий Поделиться на другие сайты Поделиться
YurgenAKA Опубликовано 7 мая Поделиться Опубликовано 7 мая 1 минуту назад, Zubenko сказал: все запускалось Работая внутри вектора у вас и обработка может быть уже. Ошибку что он пишет я вам обозначил. Дальше можно выяснять где косяк в УП 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Zubenko Опубликовано 7 мая Автор Поделиться Опубликовано 7 мая @YurgenAKA да, по Y немного ниже беру и запускается программа, совсем немного не хватает, придется профиль перекрутить чуть ниже, Спасибо Кстати мне подсказали получше решение, надо было станок от питания полностью отключить и заново включить и тогда ошибка не выходит Ссылка на комментарий Поделиться на другие сайты Поделиться
YurgenAKA Опубликовано 7 мая Поделиться Опубликовано 7 мая 19 минут назад, Zubenko сказал: получше решение А если его выключить и не включать , то ошибка вообще исключена 1 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
Wanderer3000 Опубликовано 8 мая Поделиться Опубликовано 8 мая Так ты же концевик по Y сломал!!!!!!! Вот он у тебя машинный ноль (ДОМ) и не ловит!!!! Ты же в другой теме писал про концевик! Станок не понимает, где находится по Y..... Ссылка на комментарий Поделиться на другие сайты Поделиться
