Ударно-гравировальный станок миртелс роботикс, мучения с полосками

[антропов роман]

1 час назад, vadim сказал:

@Vadik зачем вам 4 угольника?



Патамушта 4 угла ...чё тута не ясного то

[vadim]

четыре угла инструмента - значит исследовать его весь, чтобы понять его как единое целое, не обращая внимания на какую-либо одну часть больше, чем на другую

[Navoper]

@Vadik если не смогу найти причину, то я тоже наверное так и сделаю, ненадежный какой то он

[Гарик Челнинский]

Фиг его знает, поможет или нет. Но такая строчность у меня была на станке сауно классика 180\80.Разболтались винты крепления корпуса по х, которые крепились к каретке(не там , где двигатель стоит). Тоже все перебирал, пока до них не дошел)

[Connar]

1 час назад, rtven сказал:

там возможно  не как на роботиксе

так у меня леонардо.

я не понял что там крутить можно. сам ударный кулачек? тогда собьется настройка. что там еще крутить. он на рельсевисит же и на 2 болтах к ней прикручен.

55 минут назад, Navoper сказал:

если не смогу найти причину, то я тоже наверное так и сделаю, ненадежный какой то он

двойной проход пробовал? на мини картинке какой нить. глаз там популярный

если ты с "автоматом калашникова" не разберешься. то сауно тебя в психушку сведет.

[Navoper]

@Connar пробовал все, что можно пробовать, мне нужно решение проблемы, а не вечные эксперименты со станком. Надоело уже, три года станку и вечно портреты с косяками, то рукой доробатывай, то камень на повторную полировку, и жалобы от клиентов постоянные. А ведь не мало денег за него отдал и размер 100 на 200. От поддержки только и слышу «проверяйте состояние шкивов, проводов, кареток и прочей хрени». Проверял состояние всего и менял все по необходимости, хотя без результатов. Недавно менял кольцевой маленьний ремень, полоски вроде стали менее заметны, потом через месяц все то же самое. И строчность у станка сильная.

Изменено 11 августа пользователем Navoper

[rtven]

Может мне везло  но тех потдержка помогала хорошо я делал всё под их руководством.  головку вертел также под их руководством и всё получилось.

 Я крутил именно всю головку. Завтра посмотрю  где этот болт  и напишу.

А по надёжности работал на сауно зубре миртэлсе   чудес небывает все они ломаются и косячат ну и как оператор тоже косячу

[Navoper]

@rtven  я понимаю вас, все ломаются, но одно дело когда причина ясна и остается заменить деталь и продолжать работу, а другое дело, когда просто делаешь танцы с бубном и просто гадаешь безрезультативно. На счет головки мне объясняли как ее крутить и налаживать. Попробую и это

[Alexey]

7 часов назад, Navoper сказал:

Надоело уже, три года станку и вечно портреты с косяками, то рукой доробатывай, то камень на повторную полировку, и жалобы от клиентов постоянные

возьми сауно и забудешь про эти проблемы

[Soaring man]

2 часа назад, Alexey сказал:

возьми сауно и забудешь про эти проблемы

с сауно не бывает проблем? По моему почаще чем с другими. А новые сауно ваще жесть. Я станки настраиваю, так вот старые сауно куда лучше новых, лучше гравируют. Новые попадаются хорошие, но редко. Я про 12 версию.

Но если попался нормальный сауно, то да, станок хороший. Но исправный сауно по гравировке не лучше исправного роботикса или абсолюта. Я на обоих немало работал.

[Connar]

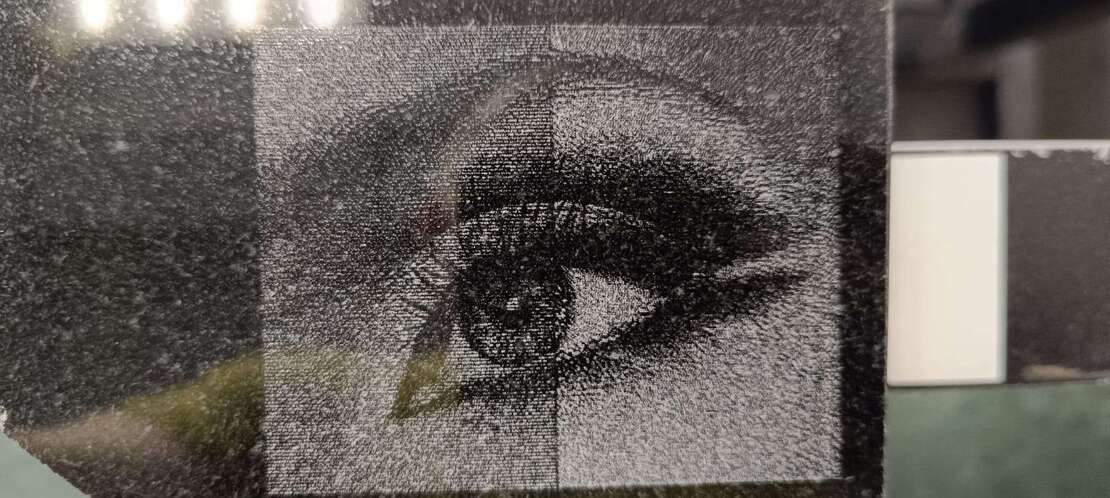

слева одинарный проход. справа двойной.

[vadim]

справа как то точки по другому легли

[Vadik]

По моему, где-то люфтит.

Еще, банально, смазать направляющие.

[zelenok]

А не может сказываться тупо отсутствие жёсткости при таком размере станка

[Vadik]

Еще как может. Говорю же, похоже на люфт. Головку колбасит, либо болтается, либо есть сопротивление по направляющим.

Видео работы станка бы посмотреть

[Connar]

8 часов назад, vadim сказал:

справа как то точки по другому легли

ну вот так отличается. причем второй проход делает обратно и не двигается по Y такой вот эффект



4 часа назад, Vadik сказал:

Головку колбасит, либо болтается

это может быть. каретки можно отметать как причину.

кроме которая по X/ боковые точно пофиг они 10 лет могут работать

[Navoper]

@zelenok возможно, но тогда какого хрена они производят станок такого размера?

[basilok]

14 минут назад, Navoper сказал:

@zelenok возможно, но тогда какого хрена они производят станок такого размера?

 Так у них и спроси.

[Винни-Пук]

1 Нужно смотреть настройки

2 равномерное натяжение ремней по У

3 Перпендикулярность Х к У

4 поворот ударной головки

5 бонально отправить станок в сервис 😊

[Navoper]

@Винни-Пук перпендикулярность проверял, все нормально, натяжение ремней вроде как равномерное, хотя не знаю, как можно точно проверить? Настройки заводские, поворот ударной головки не трогал, как была с завода, так и есть, в сервис отправить вообще не вариант, станок в не в России.

[Винни-Пук]

 Ослабьте винты распредвала, сдвиньте за середину портал Х на 10-15 см, снова затяните винты.Если не поможет пробуйте играть с УГ. Приотдайте 2 винта и поверните вправо или влево.



[Navoper]

А кто знает, какой класс точности кареток на станке?

[Винни-Пук]

26 минут назад, Navoper сказал:

А кто знает, какой класс точности кареток на станке?

Это Вам к Hiwin. По Х каретка ZAH, по У ZOH

[Navoper]

@Винни-Пук спасибо, а по Z? И какая нагрузка C или H ? Если вам не трудно, подскажите, пожалуйста, полные маркировки всех кареток на станке

Изменено 14 августа пользователем Navoper

[Винни-Пук]

28 минут назад, Navoper сказал:

А кто знает, какой класс точности кареток на станке?

Вам то это зачем? Изнашивается каретка на Х. Покачайте ударный модуль, если стоит мёртво, то всё ОК, если люфт, пора менять.

К стати, строчность может быть из-за изношенной каретки.

2 минуты назад, Navoper сказал:

@Винни-Пук спасибо, а по Z?

ZOH
