Фрезерный станок миртелс milgraf mi60120.

[ПавелСерп]

6 часов назад, Kit сказал:

Я думаю 60-80 тыс надо будет на бумагу только потратить, чтобы его сначала нарисовать. А программное обеспечение написать, а сканер в ПО интегрировать? А контроллер, прошивку? Комплектующие? Так и о Мерседесе можно говорить, что в нем металлолома на 200000 руб.

Но если вы готовы за 60-80 тыс собрать такой станок, то возьму его на тестирование.

Видел я эту алюминиевую сауновскую каракатицу, трусится как холодец. Жёсткости нет. Надо самим дорабатывать.

Мы на потоке делаем текст 2-3 мм глубиной на Милграфе. По желанию Клиента делаем 4-5 мм. Можем и несколько сантиметров глубину вырезать, только кому нужна такая глубина?

12 версия  - прям очень плавненько работает... -не надо дядя ляля...  зачем вы так...

алюминиевая- тут я согласен...  но так вроде с водой работаем - это скорее плюс чем минус....

Изменено 4 октября, 2024 пользователем ПавелСерп

[Merlin]

В 30.09.2024 в 20:11, Kit сказал:

Какие именно есть вопросы?

Приобрели недавно этот фрезер. Хотел спросить у вас про расход воды у него. Дело в том, что у нас нет централизованного подвода воды, поэтому важен вопрос рециркуляции. Можно этого добиться или лучше всё же всю прошедшую воду на сброс!?

Ещё вопрос по столу...Наверняка у вас за несколько лет сформировалось правильное представление и наработки об удобном столе для данного станка. Можете дать какие-то советы по поводу оптимальной и функциональной установки!?)

Мы пока пытаемся мастырить то, что в чертежах даёт производитель...но есть опять таки непонятки и нюансы.

[Kit]

Нет предела фантазии, чтобы придумывать подставку под станок. Самый простой вариант, это может быть любой стол, стоящий в большом корыте. Со камня и стола в корыто будет стекать вода, оттуда насосом обратно на охлаждение фрезы.

Если использовать подставку от производителя, то для циркуляции воды достаточно бака 60 литров. Поставить его под стол.

На поддон подставки положите вдоль брусья, на которые будете ставить камни. Станок тоже можно поднять относительно стола на любую высоту, подложив под него брусья.

Для качественного изготовления текста самое главное это обеспечить жесткость между станком и камнем. Если они друг относительно друга будут болтаться, то кромки текста будут со сколами.

[Merlin]

@Kit а не поделитесь параметрами, которые используете для фрезеровки поликристаллом для поточных заказов?

Что-то по настройкам производителя не очень получается...точнее не хватает опыта. Станок только купили, инфы по нему очень мало в нете. А у вас гигантский опыт наработки)

[Romeo]

Вот мои наработки по столу. Серым указаны размеры камня вплоть до 1.4*0,75

станок у меня 60/60 изображен красным

зеленым рассчитан размер подкотного корыто покрывающий размеры максимального камня

[Kit]

В 02.12.2024 в 23:00, Merlin сказал:

@Kit а не поделитесь параметрами, которые используете для фрезеровки поликристаллом для поточных заказов?

Что-то по настройкам производителя не очень получается...точнее не хватает опыта. Станок только купили, инфы по нему очень мало в нете. А у вас гигантский опыт наработки)

Стандартные мои рабочие параметры для Милграфа следующие

Шаг по Z 3 мм
Шаг 0,3 мм
Рабочая подача 2-3 мм/сек
Подача врезания 0.3-0.5 мм/сек
Обороты 20000

В 03.12.2024 в 15:10, Romeo сказал:

Вот мои наработки по столу. Серым указаны размеры камня вплоть до 1.4*0,75

станок у меня 60/60 изображен красным

зеленым рассчитан размер подкотного корыто покрывающий размеры максимального камня



Очень интересный вариант стола с корытом снизу. Только не ясно, вы станок стационарно поставили на стол приподняв его на бруски или туда-сюда снимаете и ставите на камень?

[Romeo]

Данная схема по сути нужна, что бы струбциной можно было крепить камень к верстаку,для снижения вибраций.Но это все мои теоретические домыслы, что это требуется (что вибрации,влияющие на качество контура будут). Вчера посидел, почертил в кореле,прикинул таз по верху станка(не съемный), больше как в базовых чертежах мирталс, и..если по факту вибрация на контур не значительная и не требуется крепление камня к верстаку, то думаю приварить судно на верх и в него уже ставить камень на брусках.

17 часов назад, Kit сказал:

Стандартные мои рабочие параметры для Милграфа следующие

Шаг по Z 3 мм
Шаг 0,3 мм
Рабочая подача 2-3 мм/сек
Подача врезания 0.3-0.5 мм/сек
Обороты 20000

Я правильно вас понял, данные параметры используете на постоянку при резке букв?

Если не сложно,можете кратко рассказать,какой параметр(и его регулировка) какое изменение дают

пс. смотрел ваши работы. очень чисто получается. как раз думал к вам за советом обратиться

[Merlin]

Крепить струбцинами обязательно. Я уже в этом убедился на горьком опыте)

[Romeo]

Вопрос как это делать,если камень стоит в корыте(которое закреплено на верстаке)

[Merlin]

Ну если вы делали стол по чертежам от производителя, то станок должен стоять на корыте, а не в нём.

Лучше станок в корыто не пихать, чтобы он стоял в воде.

[Romeo]

станок в воду не ставится, так как и камень.они стоят на брусках.Но корыто не дает к станине верстака закрепиться

[Kit]

В 05.12.2024 в 08:01, Romeo сказал:

Я правильно вас понял, данные параметры используете на постоянку при резке букв?

Если не сложно,можете кратко рассказать,какой параметр(и его регулировка) какое изменение дают

пс. смотрел ваши работы. очень чисто получается. караз думал к вам за советом обратиться

Вот ниже информация по параметрам фрезеровки текста: параметр и его значение.

Шаг по Z - глубина съема за один проход. Указывается не более режущей кромки фрезы.

Шаг - величина продольных перемещений по осям XY. Влияет, когда ширина между линиями велика и фрезе приходится разрабатывать область со смещением. Влияет на чистоту обработки, обратно пропорционально скорости фрезеровки и износу фрезы.

Рабочая подача - скорость, с которой фреза будет работать. По граниту рекомендую 2-3мм/сек, если выше - будет высокий износ фрезы.

Подача врезания - скорость, с которой фреза врезается (углубляется по OZ) в материал. Выше 0,5мм/сек ставить по граниту не рекомендую, а то можно сломать кончик фрезы.

Обороты - частота вращения фрезы в минуту.

[Romeo]

огромное спасибо, буду изучать. уже заказал верстак у своего сварщика. как приедет сфотаю покажу и начну практику.

Для меня еще висит вопрос способен ли он на не глубокую гравировку художественных крестов или икон(или барельефов) и какие фрезы под них идут. Пока этой инфы не нашел

[Kit]

Да, можно фрезеровать на Милграфе барельефы. Но всё же для таких задач лучше использовать стационарные напольные фрезера. А Милграф всё же это текстовый фрезер и целесообразно его использовать для нанесения текстов,  тогда будет больше ресурс и он будет выполнять именно свою работу.

[Romeo]

технический вопрос..а барельефы на милграфе(если делать)делаются коневой конусной фрезой? если да,то уп пишется примерно по тому же принципу(в плане настройки)как и шрифт,или там координально другое решение надо.

Как раз очень хотел барельефы в творчестве добавить,но станком ограничен

Заранее спасибо

[Kit]

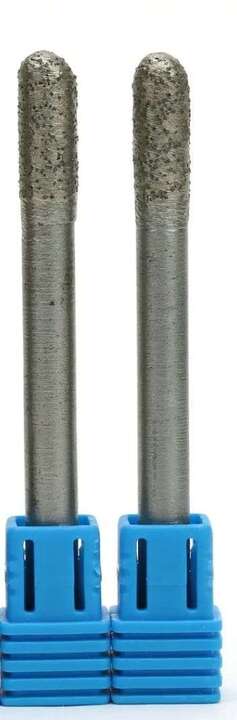

Вот пример фрезы для барельефов. Принцип отличается, используется другая стратегия обработки.

[Romeo]

если есть возможность, можно попросить рассказать как корректно стратегию выставить?

За фото фрез отдельное спасибо. Сейчас определю как называются и закажу сразу пару.(Я как понимаю,это коническая шариковая фреза)

Изменено 20 декабря, 2024 пользователем Romeo
