Гравировальный станок мирилс роботикс: палоси, не гравирует не бьет

[сагит]

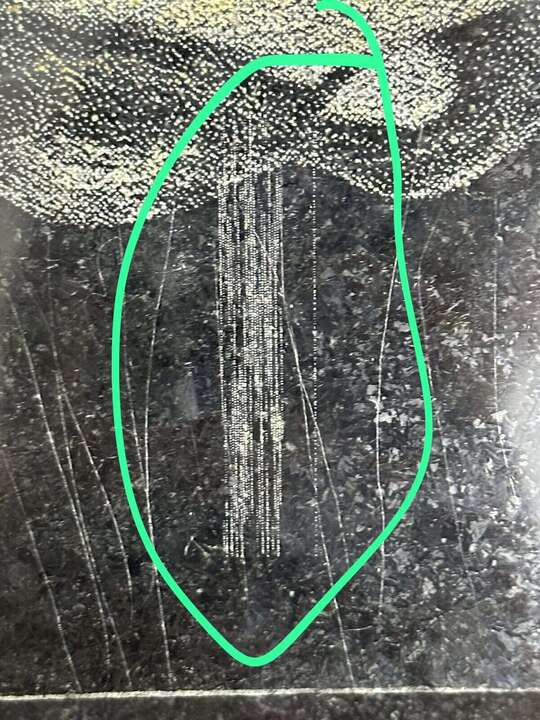

Станок Mirtels Robotics не гравирует и оставляет полосы. В один прекрасный день станок полностью перестал нормально работать — ударов практически нет. Все настройки и зазоры проверены, но эффекта нет. Также проверяли работу на других станках: иглы старые и новые — результата всё равно нет, проблема именно в этом станке.



При выставлении зазора 0,010 появляется небольшая сила удара, но только при двух проходах (верхний и нижний удары 300/400 максимальные), и то удар слабый. При других зазорах нет даже царапин. Если пытаться ставить зазор меньше, подходящего щупа нет.



Кроме того, станок начал полосить при подаче выше 40.



ГРМ шкивы в норме!

1 минуту назад, сагит сказал:

Станок Mirtels Robotics не гравирует и оставляет полосы. В один прекрасный день станок полностью перестал нормально работать — ударов практически нет. Все настройки и зазоры проверены, но эффекта нет. Также проверяли работу на других станках: иглы старые и новые — результата всё равно нет, проблема именно в этом станке.



При выставлении зазора 0,010 появляется небольшая сила удара, но только при двух проходах (верхний и нижний удары 300/400 максимальные), и то удар слабый. При других зазорах нет даже царапин. Если пытаться ставить зазор меньше, подходящего щупа нет.



Кроме того, станок начал полосить при подаче выше 40.



ГРМ шкивы в норме!

Хочу добавить: при подаче 40 и ниже станок рисует без полос, но остаётся проблема — удар очень слабый. Для понимания: чтобы просто сделать белый квадрат 5×5 см, в настройках требуется 2 прохода с силой удара 400/400 и в зазоре, при котором он хотя бы как-то проявляется на камне.



Гравировка получается тёмной только после примерно 10 проходов (в настройках указан 2 прохода, но фактически нужно около 20 проходов, чтобы появился цвет гравировки). Всё это в сумме занимает несколько часов, что делает нормальную гравировку невозможной.

[Винни-Пук]

Поменяйте шлейф ( провод )

[сагит]

3 минуты назад, Винни-Пук сказал:

Поменяйте шлейф ( провод )

Меняли

[Винни-Пук]

Сколько лет станку?

[сагит]

3 минуты назад, Винни-Пук сказал:

Сколько лет станку?

5 лет, общая время работы 1000-2000ч

Изменено 28 апреля пользователем сагит

[Винни-Пук]

Перепаяйте провода по У. 1 и 2 пин.

Бывает ударная головка меняет полярность ( создаётся впечатление, что она бьёт в обратную сторону ), тогда нужно 1 и 2 пин поменять местами....

Информации очень мало, Ваше фото ни о чём не говорит. Скорее всего проблема в электрике . Или голова просто отработала своё. Закажите новую.

Изменено 28 апреля пользователем Винни-Пук

[13alex]

Миртелс не видел. Предполагаю что ударник имеет подвижные части и зазоры. Пыль могла намагнититься и хода ударника нет. Очистить от пыли.

[a-revus]

На днях подобное было, иглу сменил, начал гравировать. Удара нет, игла не стучит, а с визгом царапает. Подумал что с зазором ошибся. Проход домучал, иглу проверил на зазор, второй проход запустил, ничего не изменилось. Потихоньку начал убавлять удар, чтоб помягче остановить.когда верхний на ноль убрал, станок поросёнком завизжал и процарапал линию. Обесточил его, хорошенько продул воздухом и заработал в обычном режиме
