Ricoh sp c440 dn. ошибка sc240-04

[DGD]

Всем доброго времени суток.

RICOH SP C440 DN при включении через 10 сек выдает ошибку SC240-04.

Появилась при тестовой распечатке масштабированного в меньшую сторону изображения после построения нового цветового профиля на офисной бумаге формата А4. Лист застрял, выйдя наружу на 90%

Принтер от Камовалов. Говорят что-то с лазером. Ошибка редкая и решения не знают.

По советам снимал боковые и заднюю панель, перетыкал разъемы - не помогло.

В сервисном меню сбрасывал ошибки  - не помогло.

Буду благодарен за любую инфу по данной проблеме

[basilok]

@DGD Попробуй залезть в блок лазера и почистить полигональное зеркало и линзы , если они запыленные. Мягкой сухой тряпочкой. Линзы пласмассовые - аккуратней. Так же почистить линзы и датчик позиционирования лазера. Более правильнее обратиться в сервисный центр, если не знаешь что делаешь.

[Samara63]

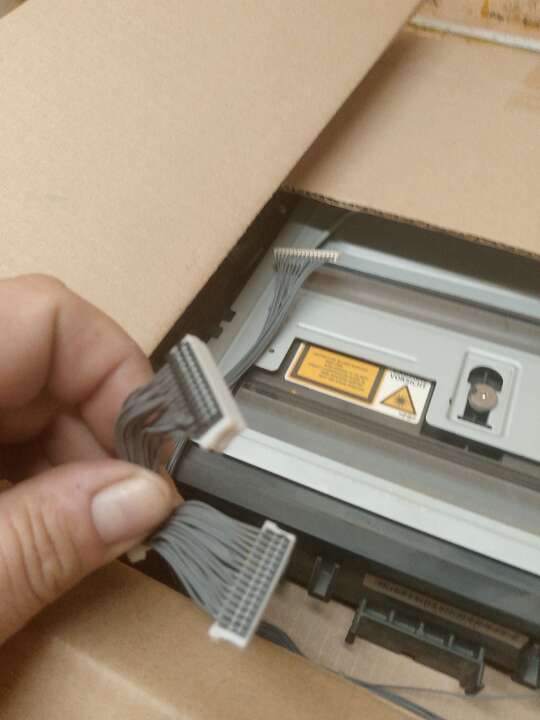

А зеркала в домашнее положение? Переконнектить провода которые из лазерного блока выходят. Два жгута справа, два жгута слева.Там в мануале есть как снимать лазер все в картинках подробно добраться. И какие процедуры. Не знакомы минимально, лучше профессионалам отдать аппарат.

Изменено 22 мая пользователем Samara63

[basilok]

11 часов назад, Samara63 сказал:

Не знакомы минимально

Знаю профессионально!!!

11 часов назад, Samara63 сказал:

лучше профессионалам отдать аппарат.

Бесспорно!!! Не описывать же тут как проводят диагностику блока лазера профессионально ???? Все равно многое будет не понять кто не в теме. Там может драйвер двигателя полигонального зеркала хондрит,  а может датчик регистрации начала строки ,а может зеркала подзасрались или линзы. Много что может быть. Попробуй для начала снять блок и все протереть как писал, не поможет - само собой к сервисникам!!!

Так к сведению: брать БУ лазер не стоит категорически. С блоком лазера идет таблица поправок, которые вносятся в принтер при замене. Без этой таблицы лазерный блок мусор. С новым идет всегда в обязательном порядке.

[Samara63]

10 часов назад, basilok сказал:

может зеркала подзасрались или линзы.

На изображение было видно. Что то с электрическо- механической частью. Неприятная и как я понял редкая ошибка.

[DGD]

12 часов назад, basilok сказал:

если не знаешь что делаешь.

Да, господа, не знаю

Буду искать инженера.

В любом случае, большое спасибо откликнувшимся!

[DGD]

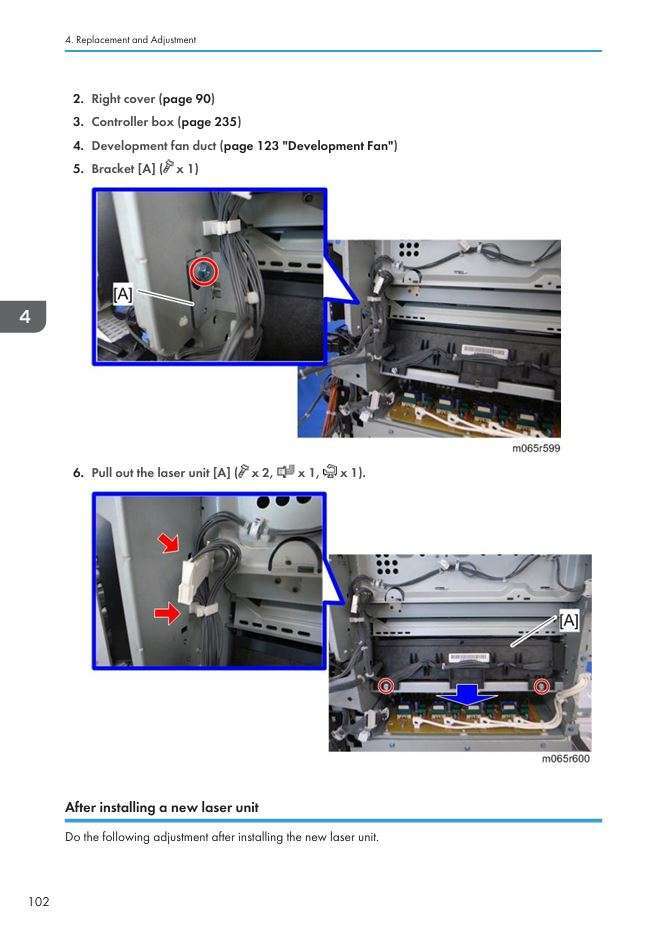

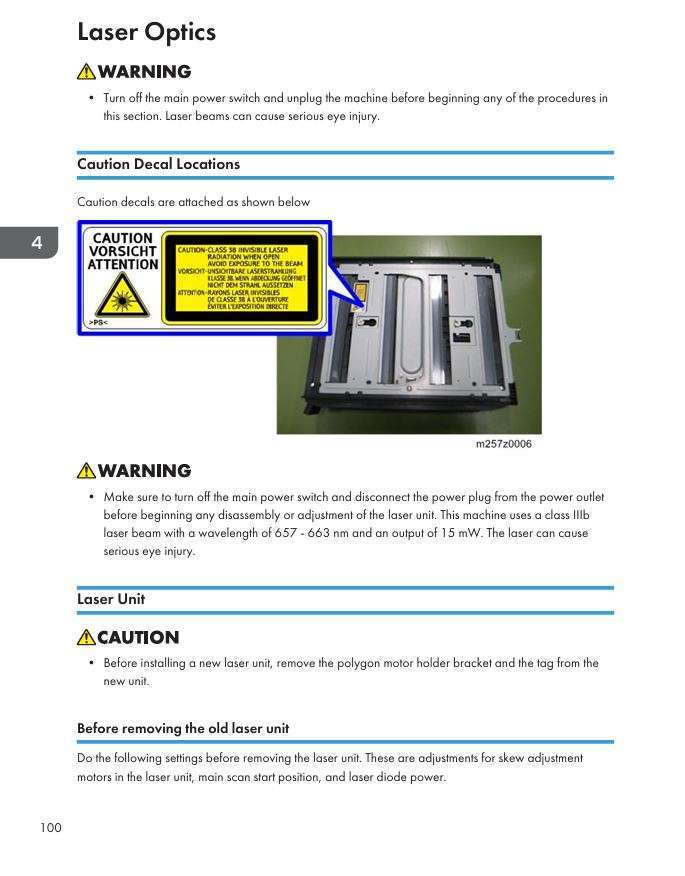

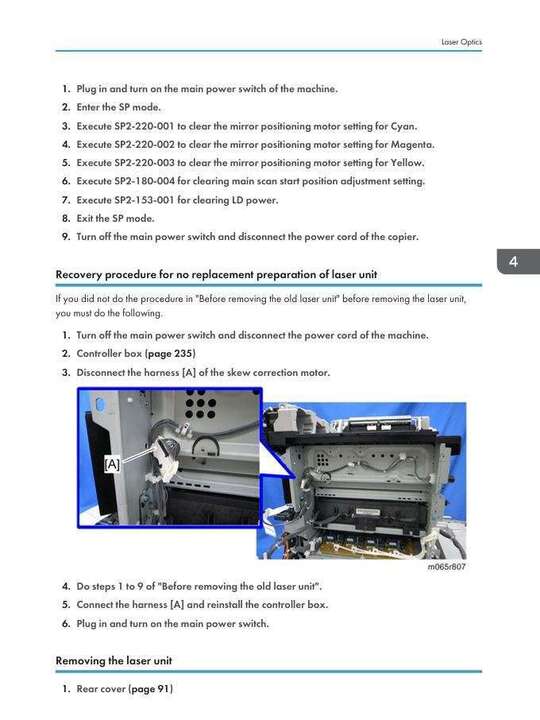

Пока жду ответа от спецов, курю сервис мануал. Гляньте, пожалуйста - в том месте курю?

[basilok]

10 часов назад, Samara63 сказал:

На изображение было видно.

Как, когда блок лазера при старте не проходит самотестирование????



10 часов назад, Samara63 сказал:

Что то с электрическо- механической частью.

Не факт и что бы не гадать со сторы нужно к сервеснику, а он диагноз поставит.

@DGD Ремонта, в твоем сервисном мануале, на блок лазера НЕТ. Не каждый современный (молодой) сервисник возмется за ремонт самого блока. Ищи под боком спеца в возрасте. Нормальный сервисник может и через сервисное меню аппарата понять на каком этапе самотестирования аппарата вылетает ошибка.

Изменено 23 мая пользователем basilok

[Samara63]

2 часа назад, basilok сказал:

Как, когда блок лазера при старте не проходит самотестирование????

Я за все конечностями. Если дефект на печати просто грязь. если даже не включается это серьезнее. Хотя может просто по мотору постучать залип.

9 часов назад, DGD сказал:

Гляньте, пожалуйста - в том месте курю?

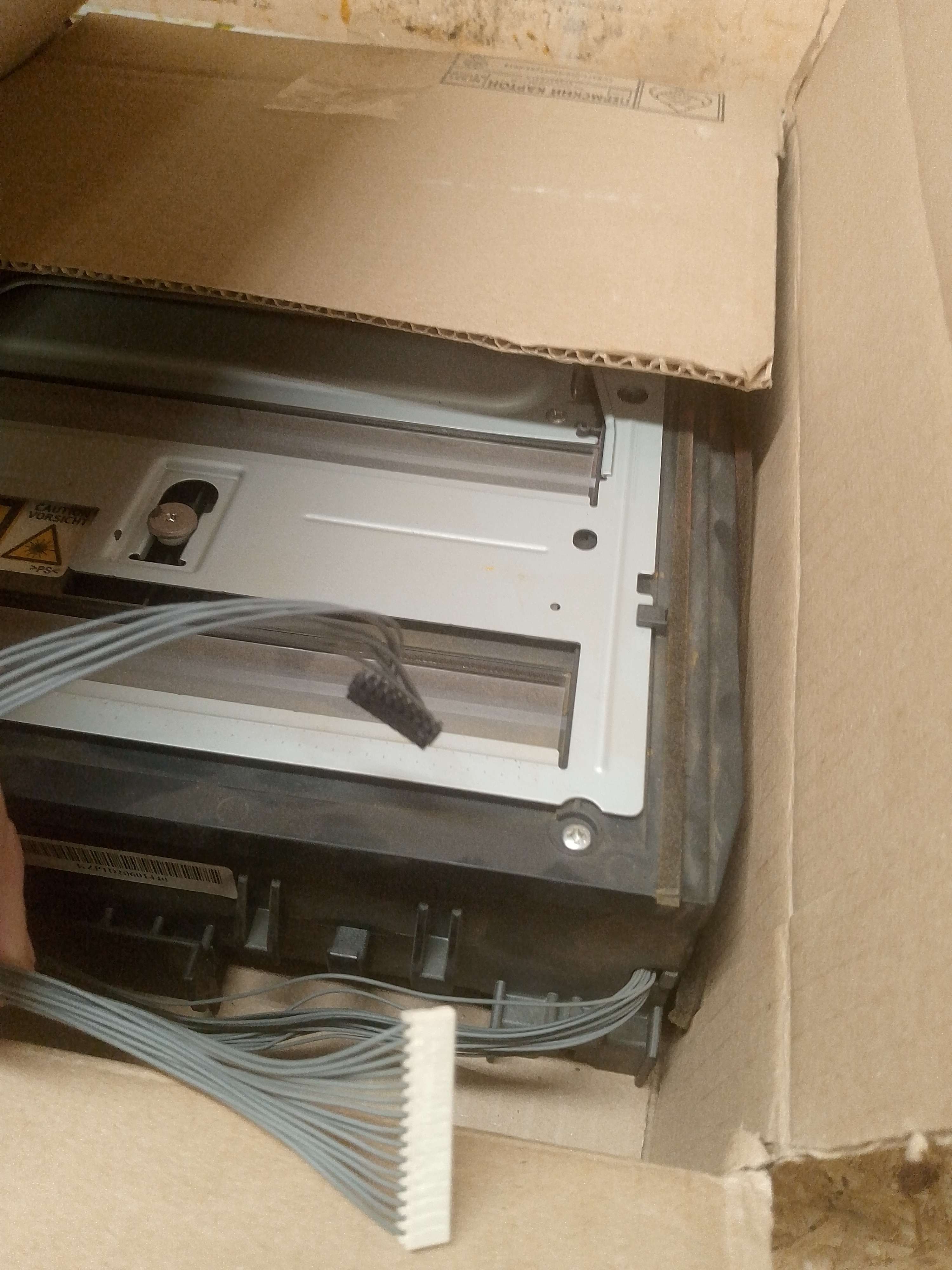

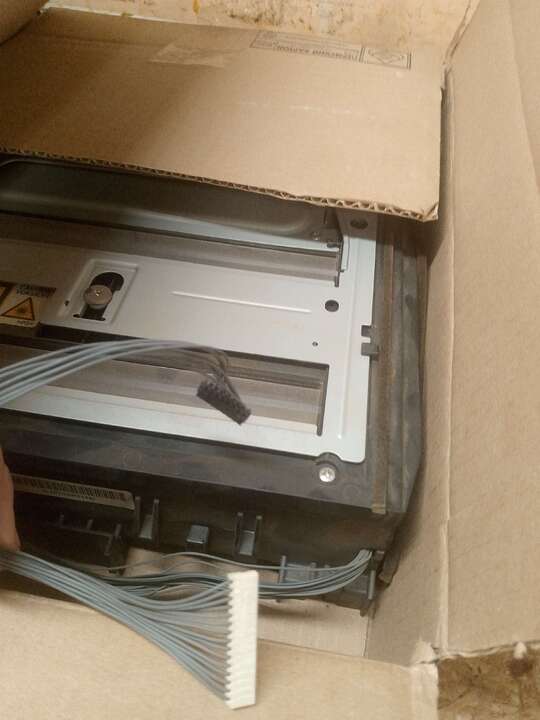

Да там. не сломайте его. Если доберетесь до лазера. не стесняйтесь подденьте отверткой, он типо в пазах защелках. Сверху заслонка с пружиной ее сняли останется сверху 6 саморезов и доберетесь до внутренностей блока.

Изменено 23 мая пользователем Samara63

[basilok]

2 часа назад, Samara63 сказал:

Хотя может просто по мотору постучать залип.

Скорее всего драйвер двигателя полигонального зеркала полетел. Если не загрязнение.



Изменено 23 мая пользователем basilok

[DGD]

Привет.

Пришел специалист, вытащил блок лазера.

Зеркала чистые, чуть пылинки.

Движок вращается свободно.

Протер, собрал.

Та же байда

[Samara63]

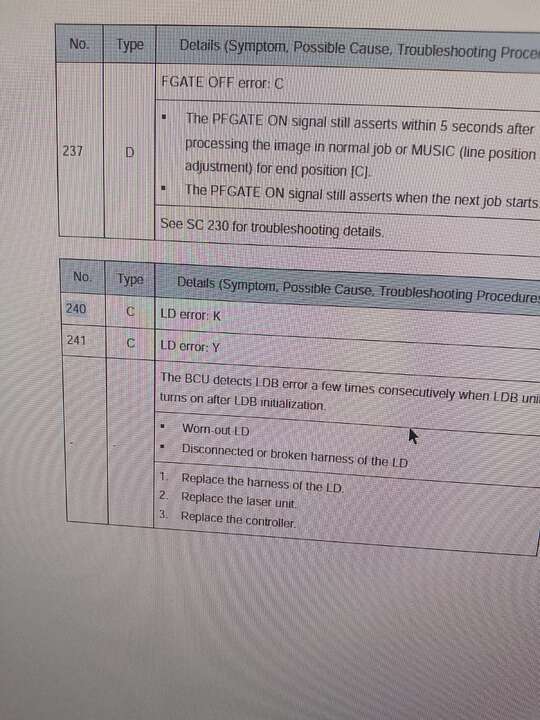

Там же он не один, (двигатель). Если я не ошибаюсь 5 шт. В моем мануале sc240 зеркало на черном цвете обрыв жгута проводов. 04 почему то нет. Возможно в поздних версиях есть расшифоовка.

Изменено Понедельник в 12:10 пользователем Samara63

[severnyi]

@Samara63 sc 240-04 это вроде по мадженте ошибка. Читал решение похожей проблеммы в инете ,правда с другого аппарата, поэтому точно не знаю, могу ошибаться как на самом деле на 440. Вот похожее решение, но история другая, там сами потерли память поэтому ушел в чек, но на 440 команды скорее всего другие. .MP C2003 SC240-04 LD Error Magenta



Нашел его!!!

После долгого пота, бессонных ночей и высокого кровяного давления нам удалось заставить этот ящик внезапно вспомнить, что он должен быть копировальным аппаратом.

Сначала был установлен еще один набор чипов NVRAM, чтобы заменить те, которые были установлены неправильно, но все еще имели код SC240-04. Боссу пришла в голову блестящая идея обнулить перекошенные зеркала с помощью SP 2118, после чего он позволил бы запустить SP 2110-5, чтобы повторно загрузить информацию о настройках с чипа в лазерном блоке, и вуаля! все пошло как по маслу. Не удалось найти никаких ссылок на это в руководстве, и даже NTS не знали этого трюка.

Надо бы конечно по уму в сервис к спецам нести, пусть разбираются.

Изменено Понедельник в 13:33 пользователем severnyi

[DGD]

Отписались из первой компании, спец которой приходил.

150 к + 8  месяцев доставка.

Принтер отправил в другой СЦ

Продолжаю наблюдение

[basilok]

@DGD Сертифицированый от Ricoh сервисный центр даже разговаривать не будет про аппарат Ricoh если он заправлен не оригинальным тонером. Такова политика Ricoh.

[DGD]

Будем искать (С)

[Samara63]

Ну сам код. "С" означает что код просто записывается в лог ошибок стирать ничего не надо.

[basilok]

В 26.05.2025 в 13:50, DGD сказал:

Привет.

Пришел специалист, вытащил блок лазера.

Зеркала чистые, чуть пылинки.

Движок вращается свободно.

Протер, собрал.

Та же байда

Вообще то рабочий или нет сам лазер, проверяется прямой подачей напряжения на сам лазер. Можно даже сторонним источником тока. Горит - значит сам лазер рабочий. Какой вольтаж подать, можно разобраться по электрической схеме аппарата.

Внутренняя неисправность в самом блоке лазера выдаст другие SC ошибки.

Попробуй сделать горячий стоп при инициализации аппарата. Если будут печататься на ленте калибровочные полоски значит блок лазера в целом исправен. Тогда проблемма, как один из вариантов, в датчиках калибровки. Печататься , при самокалибровке аппарата, должны все 4 цвета.

Ну, а так ,если честно, нет желания и времени приобщаться к чужим проблеммам. Ищи нормального сервисника.

Изменено Вторник в 11:05 пользователем basilok
