Проблемы со станком, Сауно часть 2

[Руслан]

Ежедневно выдавая плохой результат-вы уничтожаете себя как фирму.

[Александр]

@гранит-6 посмотри работы БОР он чистый станочник правда ретушь сам делает

поймешь к чему стремится



[minus]

@гранит-6 в твоем случае идет постепенная потеря зазора, меняй провода, скорее всего причина в них.

может еще слабое натяжение пружины на датчике.

Когда начинают появляться полосы , попробуй нажать на паузу гравировки и рукой попробовать зазор, если его нет, то явно провода, но бывает , что сама заготовка лежит под уклоном относительно оси У , проверятся уровнем.

Перед началом гравировки когда станок берет зазор есть пару секунд что бы успеть простучать как бы иголкой по заготовке, если зазор отсутствует или очень большой прервать гравировку и начать заново.



[гранит-6]

В 16.08.2016 в 16:09, minus сказал:

в твоем случае идет постепенная потеря зазора

Вы правы, сегодня всю ночь колдовал над станком, потому что вновь вылезла эта проблема. Теперь надо думать как её разрешить.

[гранит-6]

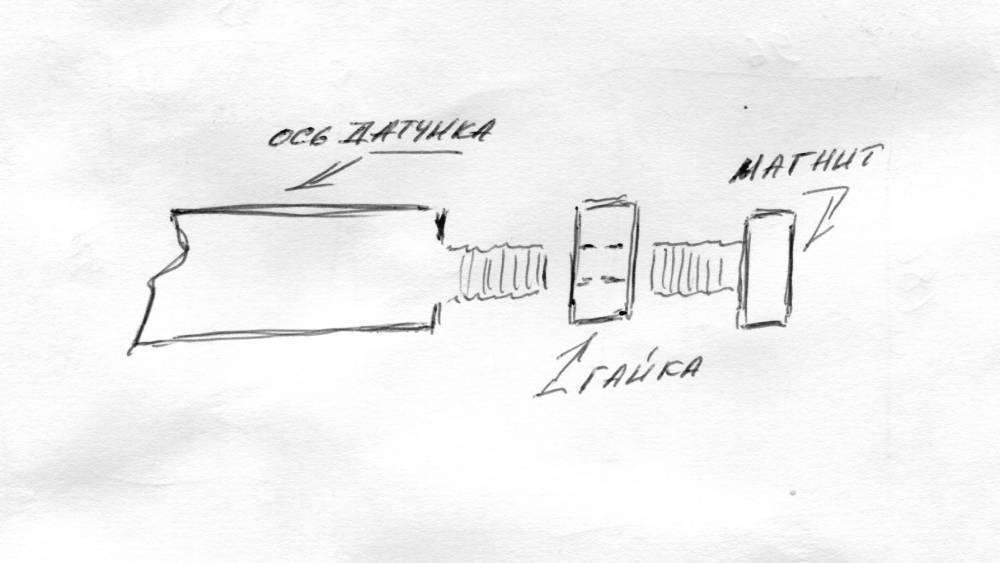

Причина найдена, она ранее была озвучена.Оказалось всё очень просто - от этого и обидно, серьёзный станок, а сделано не по людски. Как оказалось, магнит датчика соединён через гайку с осью лапки датчика (соединение изначально не надёжное, в условиях вибрации), при этом использована обычная гаечка, а резьба не залита каким-либо фиксирующим составом. Поэтому, от вибрации соединение ослабло, а магнит стал произвольно вращаться,при каждом ударе иглы. При разборке датчика проблема не обнаружилась, ведь магнит оставался на своём месте (визуально), и лишь по чистой случайности обнаружилось, что магнит имеет подвижность. Соединение залил супер клеем и затянул (больше ничего не нашёл подходящего). После сборки - пробная гравировка - ни полос ни пропусков ни сбоев в работе (раньше периодически выскакивала ошибка - что плита не в горизонте), скорость F повысил до 400. На данный момент проблема решена.  Спасибо всем за советы.

[древний]

Чисто По людски.  По класику там где движок и крепление двух подшипников должен иметь идеальные параметры.( 90гр, идеальная паралельность) Верхняя планка  может поставлена  даже через подкладки. Успехов!

[древний]

Простите но то что нарисовано не соответствует правилам Ну я могу поставить два подшипника в обратной стороне, А НА ДРУГОЙ просто двиг +муфта даже без подшипника Ну и  че?. Коэфициент вибрации я так думаю что уменьшаю Попрошу  расчеты, а не домыслы..

[древний]

Еще раз звините не все понял. Предыдущие мои объяснения по другой теме. То что Вы сделали действитеьно правильно.На магните есть полярность, на энкодере есть программа, они выдают цыфры, и т. д. Если есть сдвиг, значит сбой.

[Ирен]

добрый вечер всем столкнулся с проблемой ошибка n-1 концевой выключатель yo ив режимах не открывается выход в ноль станка провода практически новые

[kalistratoff]

@Ирен сам концевик прозвони

[Demonishe]

скорее всего концевик "залип". бывало пару раз такое

[kosmota]

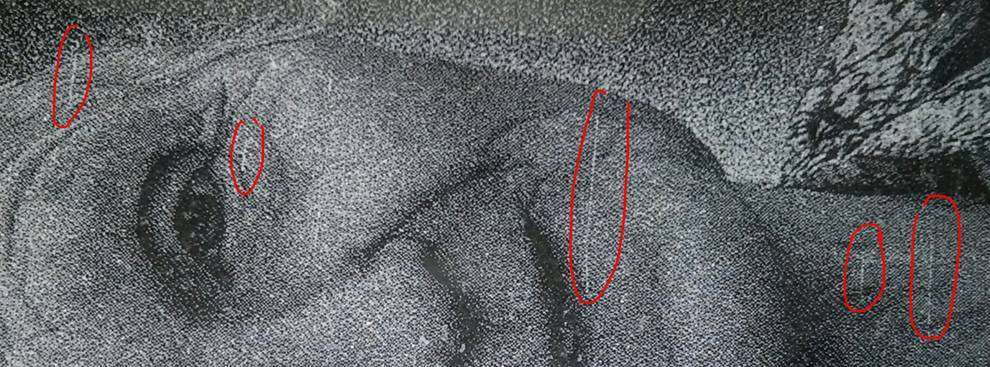

всем привет)) Может кто сталкивался с таким: во время работы игла делает небольшие царапины, причём нерегулярно, в это же время издаётся от головы такой звук, типа  " уннд" (не знаю как точнее описать)))

Я даже не знаю что делать, работы много, камень ставить боюсь. царапины реально видны(((



[древний]

Мое мнение это зет, но это еще не все. Очень плавающий, слабый, а проще сказать пробой. Питание - магнит на вскидку трудно сказать Но с зазором проблеммы есть..

[alkojazz]

6 часов назад, kosmota сказал:

всем привет)) Может кто сталкивался с таким: во время работы игла делает небольшие царапины, причём нерегулярно, в это же время издаётся от головы такой звук, типа  " уннд" (не знаю как точнее описать)))

Я даже не знаю что делать, работы много, камень ставить боюсь. царапины реально видны(((



Звук прокручивающейся муфты. Царапины криволинейные. Предположу, что с датчиком уровня косяк. Может кусочек малюсенький металла какой там периодически попадает между датчиком и камнем?

[древний]

Давайте поступим так.

1. Проверяем наклон заготовки относительно станка.2.Поверх бросаем кабель зет и проверяем зажим на муфтах, а дальше будем посмотреть.

[древний]

А проверьте ка не болтается ли у вас винтик на датчике зазора, уж очень похоже.

[kosmota]

@древний @alkojazz  спасибо за советы, буду разбираться

[kosmota]

@древний @alkojazz Не поверите)))) у меня, как в том анекдоте вышло:  " а ты стекло протирал ? а по колёсам стучал?"

я просто продула))) все отверстия возле датчика уровня, решила начать с самого примитивного  ( это я на счёт попадания камушка или чего-то мелкого)  --- работает))) тьфу-тьфу)))

[SergD]

День добрый. подскажите пожалуйста.

Гудит и вибрирует ось X при промежуточных скоростях от 125 до 270. Т.е ниже 125 полет нормальный и соответственно от 270 полет нормальный.

.

[dimonkarleut]

Ребята, подскажите, станок 8 версии, полгода в работе. После обхода по контуру  головка смещается на 5 мм по оси Х влево, портрет смещается также. Проверили гнезда, делали сброс на блоке, устанавливали новый установочный файл Энгрейв, снимали двигатель, люфта нет, не помогает. Помогите нужным советом..... Спасибо

[sergea]

кто знает?

во время работы станок остановился и магнит начал бить в верх.

вернул в начальную точку сделал 2 прохода станок так и не пробил то место где завис ,осталась полоса в 2мм.версия8б

[Александр]

@dimonkarleut сауно вас спасет

яб сказал недосыпаны шарики

.. у вс станок гаранийный





[Александр]

@sergea молитесь ! бубен купите - помогает )

был скачек напряжения поменяйте полярность на плате  или ваши электрики поменяли полярность





[Igor Filistovich]

@dimonkarleut было такое, если прервать обход по контуру идет смещение, но если запустить обход и дождаться его завершения (должен выйти в начальную точку), то работает нормально.

[Мойша Степан]

Чтобы не было смещения при прерывании обхода по контуру нужно сначала поставить обход на паузу (кнопка D на пульте управления станка или же кнопочка "Пауза" в Engrave). После этого нажимается кнопка "ВЫХ", затем "РУЧ", а в конце кнопка "О". Всё. Станок возвращается строго в нулевую точку.

Проверено много-много-много-кратно на 4-х станках САУНО.
