nemoX Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 ))))))) смешно.... У вас марка затерта , а я марку знаю.... Кстати , шаговый двигатель может работать в режиме датчика, и данный принцип у сауно тянется с незапамятных времен, где в магните кроме движка больше ничего не было, так вот , ни чего не изменилось однако!!)) Да и абсолютные инкодеры работают с определенными магнитами, те у которых поле радиально расположено , что в принципе ни когда в жизни не может быть расположено на валу, да и при работе двигателя , с точки зрения полей такая чушь творится , что в принципе делает невозможным съем показателей... nemoX вы меня конечно извините , но вам физику поучить нужно, даташиты читайте внимательно, на инкодеры резонаторы ставить смысла нет, а на головке стоит контроллер для того чтобы преобразовать данные с инкодера в RS-232.... Ну вот как то так.... вы хоть раз плату откавыривали которая к магниту прилеплена ? Ссылка на комментарий
Недятел Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 НЕЕЕ, я её в глаза не видел...))) Ссылка на комментарий
nemoX Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 НЕЕЕ, я её в глаза не видел...))) ну и как магнит работает если её отлепить от корпуса ? Ссылка на комментарий
Недятел Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 а как он должен работать? как работал так и работает... Ссылка на комментарий
nemoX Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 а как он должен работать? как работал так и работает... если не секрет вы можете сообщить марку микросхемы которая стоит на платах в магните и датчике уровня Ссылка на комментарий
Недятел Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 Да в общем то могу , только зачем она вам? 1 1 Ссылка на комментарий
nemoX Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 Да в общем то могу , только зачем она вам? ну уж не для спортивного интереса, хочу до конца разобраться в этой шняге Ссылка на комментарий
Недятел Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 в датчике горизонта стоит AS5045 и ЕЕPROM DS2431, в головке что то из Атмела, что точно не помню надо посмотреть, посмотрю напишу.... 1 1 Ссылка на комментарий
kalistratoff Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 @nemoX, ты хоть бы спасибо или плюсик сказал человек тебе сИкреты сливает сауновские Ссылка на комментарий
Max1505 Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 Здравствуйте уважаемые форумчане!Сегодня станок ( Версия 8.0) встал с ошибкой 7. ( Резкое изменение уровня)Включил продолжить - станок, спросил не было ли смещения или пропуса шагов и пошел дальше. (Удобная кстати функция) Подозреваю на излом кабеля R.Подскажите пожалуйста в правильном ли иду я направлении товарищи? :-)Нет ли у кого распиновки и длинны кабеля ( станок 60х76), что бы спаять новый не снмая пока дорабатывает старый?Заранее всем огромное спасибо!!! Ссылка на комментарий
nemoX Опубликовано 24 марта, 2014 Поделиться Опубликовано 24 марта, 2014 в датчике горизонта стоит AS5045 и ЕЕPROM DS2431, в головке что то из Атмела, что точно не помню надо посмотреть, посмотрю напишу.... спасибо ! с епромом согласен, я его уже давно ставлю непосредственно у основной платы, глюков меньше. а вот с AS5045 я не соглашусь хотя бы потому что эта микросхемка по пдфке выпускается в ssop 16, а там soic 8 в обоих случаях стоят и кварцы прилепленны к обоим, платки по схемотехники идентичны но по размеру разные. По осцилограмкам там получается с восьминогой идут сигналы CLC, DATA и OE. UART уж тяжко с чемто спутать. в самом шаговом двигателе обмотки толи запараллелены толи в послед это пока не важно и напрямик в основную плату на драйвер . вот такая мне приходит вторая головка. @nemoX, ты хоть бы спасибо или плюсик сказал человек тебе сИкреты сливает сауновские появился и сказал Ссылка на комментарий
Недятел Опубликовано 25 марта, 2014 Поделиться Опубликовано 25 марта, 2014 nemoX я тебе в личку фото выложил, там все видно, и что as5045 стоит, и что кварцев нет...))) Я думаю , такую дискуссию надо вести в личке а не засорять тему..... 1 1 Ссылка на комментарий
kalistratoff Опубликовано 25 марта, 2014 Поделиться Опубликовано 25 марта, 2014 @Недятел, это я за @nemoX, ну и от себя за умность Ссылка на комментарий
Недятел Опубликовано 25 марта, 2014 Поделиться Опубликовано 25 марта, 2014 kalistratoff спасибо...))) Ссылка на комментарий
mercyut Опубликовано 25 марта, 2014 Поделиться Опубликовано 25 марта, 2014 ...Сегодня станок ( Версия 8.0) встал с ошибкой 7. ( Резкое изменение уровня)... я на 8-ке кабель "R" "развернул" через пол-года (фишки подходят) теперь работает вроде 1 Ссылка на комментарий
Max1505 Опубликовано 25 марта, 2014 Поделиться Опубликовано 25 марта, 2014 я на 8-ке кабель "R" "развернул" через пол-года (фишки подходят) теперь работает вроде А ошибка была та же? 7(Резкое изменение уровня)? Ссылка на комментарий

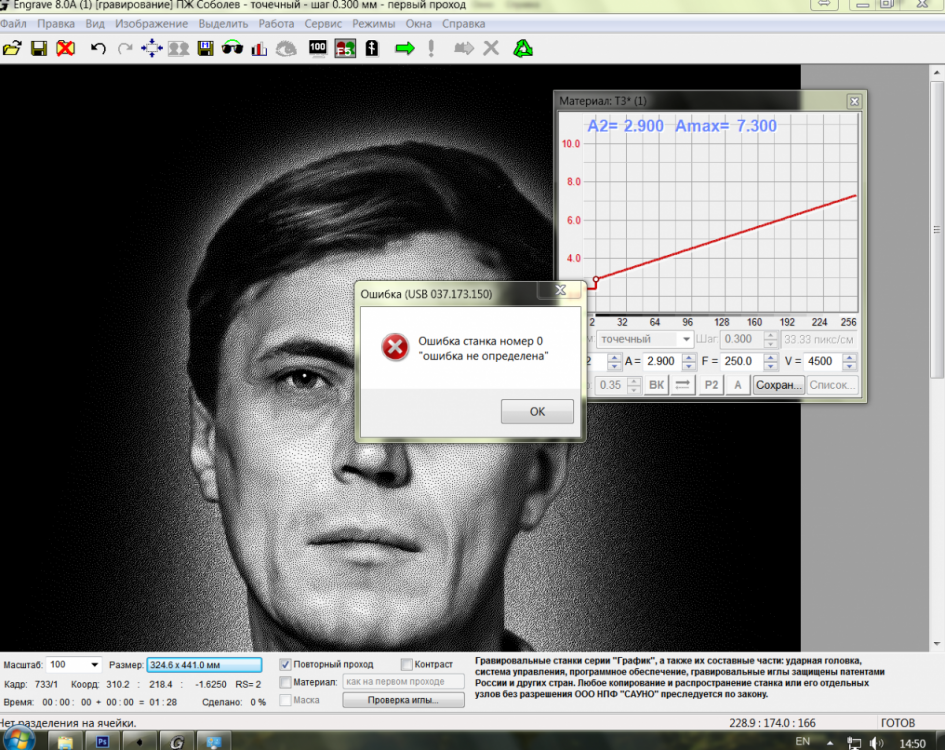

mercyut Опубликовано 26 марта, 2014 Поделиться Опубликовано 26 марта, 2014 точно не скажу, 8-ка "радует" уведомлениями на любой вкус! но после разворота кабеля "R" все пошло стабильно - даже скучно провода - проблемагарантийный срок кончится - перепаяю, нафиг, все на шлейф Ссылка на комментарий
Totentanz Опубликовано 27 марта, 2014 Поделиться Опубликовано 27 марта, 2014 Я в таком случае передергивал кабель соединения с компьютером прямо во время гравировки, станок продолжал.Мой вклад в копилку чудес Сауно Человек-сопля. Ссылка на комментарий
Totentanz Опубликовано 27 марта, 2014 Поделиться Опубликовано 27 марта, 2014 Поковырялся, вроде перестала головка рывками ходить, стал бить опять - запорол еще две плиты. Чтоб они там обосрались в своей махачкале. Ссылка на комментарий
fantoci Опубликовано 27 марта, 2014 Поделиться Опубликовано 27 марта, 2014 Наверно перебор в скорости шд не успевает сработать Ссылка на комментарий
Totentanz Опубликовано 28 марта, 2014 Поделиться Опубликовано 28 марта, 2014 Со скоростью все в порядке, бью на 4800, два месяца работал более менее нормально, вчера началась вот эта хрень. При движении по горизонтали станок стал подклинивать, и в итоге происходит постеменное смещение изображения пока он не уйдет за край плиты. Кто знает в чем дело - отзовитесь, мне до Сауно 400км, по телефону они только если чебуреки лепить научат, по станку толку не добился. Ссылка на комментарий
kalistratoff Опубликовано 28 марта, 2014 Поделиться Опубликовано 28 марта, 2014 @Totentanz, в ручную каретки погоняй (без электричества) и посмотри в каком месте клин а проворачивает наверное на муфте Ссылка на комментарий
Totentanz Опубликовано 28 марта, 2014 Поделиться Опубликовано 28 марта, 2014 Гонял, сначала вроде совсем сильно дергалось, я промазал еще раз маслом, на направляющей одной вывалилась небольшая алюминиевая стружка от профиля рамы, я решил, что она под кареткой была и создавала лишнее трение, попробовал сделать градацию тест на куске- пробил нормально, поставил портрет - прихожу - пол лица соплей вбок.А если дело в муфте, что дальше делать-то? Ссылка на комментарий
kalistratoff Опубликовано 28 марта, 2014 Поделиться Опубликовано 28 марта, 2014 муфта может не затягиваться из за сорваной резьбы винта или корпуса. Для начала поменяй муфты с X на Y и затени хорошенько Ссылка на комментарий
