Напряжение в в двигателях

[Igor Filistovich]

Доброго времени суток, уважаемые форумчане может кто знает как отрегулировать правильно напряжения в движках версии 7.2, если у кого-то есть опыт будьте добры поделитесь

[nod62]

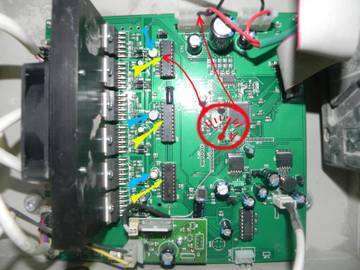

верхний Z, средний Y, нижний Х.

Напряжение 1.2,  1.7, 2.2





кто то из ребят на форуме помогал... это на 8.  думаю на 7 так же



[Igor Filistovich]

Спасибо большое, а можно чуть поподробнее, я к сожалению не электрик, понял что регулируется там где голубые стрелки, а как вольтметр подключить не совсем.

[nod62]

@Igor Filistovich,черный щуп на массу.. красный на 5-ю ножку микрухи

[Igor Filistovich]

Ага, а напряжение такое как Вы указали выше: Z 1,2v Y1,7v X2,2 v, так? И ещё вопрос если напряжение отрегулировать произвольно что может случиться?

[nod62]

Ага, а напряжение такое как Вы указали выше: Z 1,2v Y1,7v X2,2 v, так?

да

если напряжение отрегулировать произвольно что может случиться?

не знаю.

[nemoX]

этими подстроечниками ргулируется ток в движках а на ножке 15 L297 мериется опорное напряжение Iдвиг=Uопорное/R (сопротивление большое за радиатором сколько ом не помню)

Если дать много тока то минимум будет сильногрется движок а максимум может и сгореть, если дать мало тока не будет момента в движке будут пропуски шагов

[Тенгель]

Если дать много тока то минимум будет сильногрется движок а максимум может и сгореть, если дать мало тока не будет момента в движке будут пропуски шагов

" Золотые слова " (С) наша раша

Рабочая температура шагового двигателя градусов до 70-ти.

На практике ток ШД выставляют эмпирическим путём :  холодный-прибавляем потихоньку, пока во время работы не станет такой температуры, чтобы терпела рука. Тогда получим максимальный разумный крутящй момент и соответственно ускорения осей.  А все эти напряжения и токи довольно таки условная величина в отношении шагового двигателя.

[nemoX]

Тенгель ,вот и станки работают поэтому тоже имперически, а не как надо, и все манипуляции по настройке похожи на танцы с бубнами или с бубенцами на шапке )))
