Обслуживание станка Миртелс

[Starche]

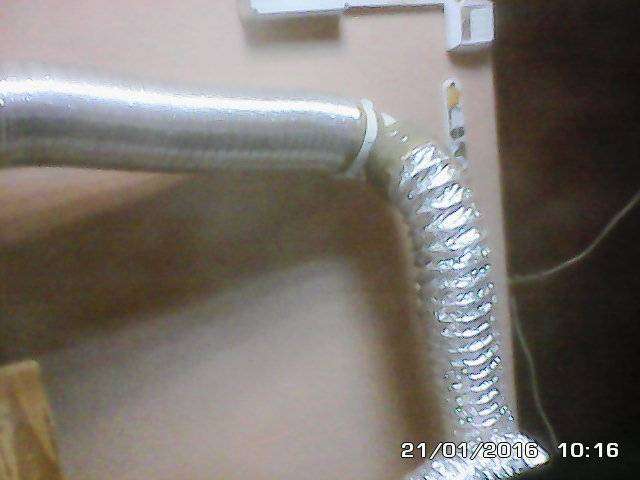

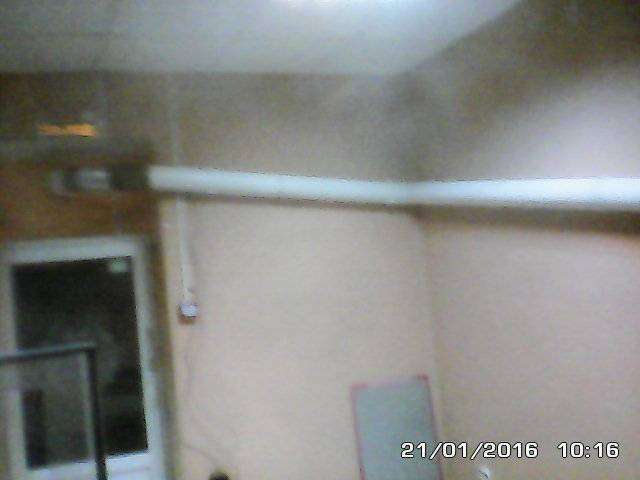

Вытяжка собирается элементарно. Купил вентилятор, если не ошибаюсь, на 500 кубов - самый мощный, что был. Купил под него пластиковые трубы на 150 диаметр. Трубы прикрепил к стене вместе с вентилятором ( его установил в короб, который прикрепил к стене ) от него бросил гибкий шланг ( алюминиевый ) не рвется))) Я по запарке оставлял его на станке и направляющей с головкой прижимал вплотную. И так раз 50 было. Ни чего, выжил. Попробую сделать фото - только не ругайте сильно - на телефоне камера ни какая)))

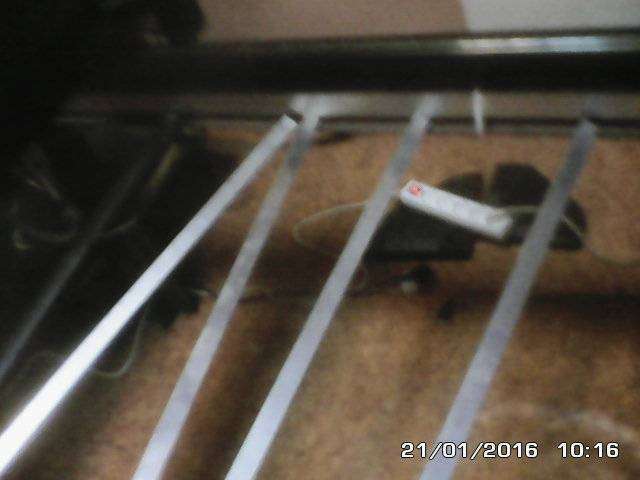

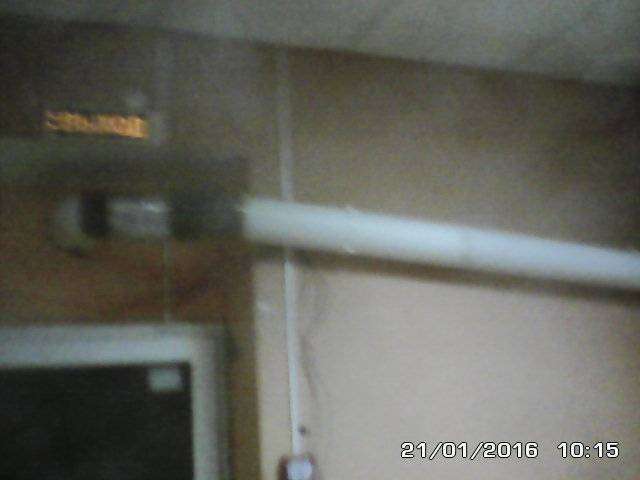

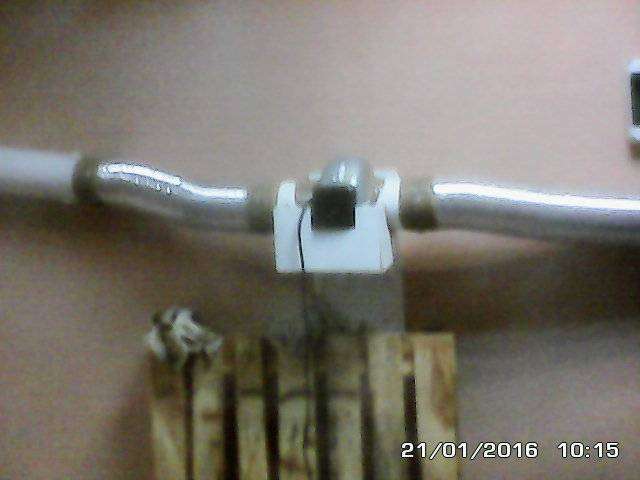

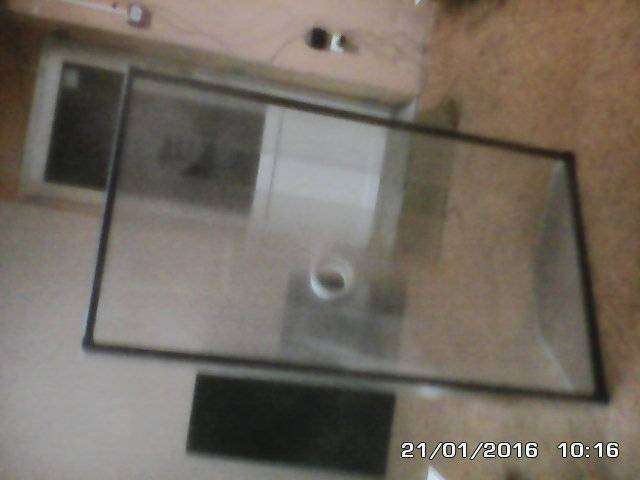

Получилось. Поясняю.  2 фото - вентилятор. 5 фото - короб, им накрываю сверху станок и присоединяю шланг. Последнее фото - мое ноу - хау))) - алюминиевые уголки - на них кладу или пластик, или фанеру - очччень удобно. Есть еще задумки - как сделаю - поделюсь))) Еще раз прошу извинить за качество фото - ну нет фотика у меня. Принесу планшет - сделаю лучше)))

[Руслан]

А что ,в комплекте со станком нет вытяжки ? Странно...

[Starche]

Он же рассчитан под камень))) А для иных целей - другие станки есть...

[sintex]

А что ,в комплекте со станком нет вытяжки ? Странно...



А зачем в комплекте вытяжка? Она под камень не нужна, будет только влиять на цену станка в невыгодную для заказчика сторону. А если использовать для дерева, пластика и др. органических материалов, то её и самому не сложно соорудить по принципу кухонной вытяжки.

[Руслан]

ну просто в комплекте лазера китайского лежит ракушка и гофра. Потому и спросил.

А сделать то не трудно.Это факт.

[Starche]

Не надо. Получается лишнее место в коробке со станком - а она уже не маленькая. Да и с гофрой не угадаешь. Материал ( гофра ) капризный и по - большому счету стоит копейки  - проще купить, если надо. У меня ушло 3 метра. Тут лучше, что б заказчик сам определялся - надо ему, или нет. Изготовителю лучше в таких случаях спрашивать про другие нюансы))) Я просил, что б мне прислали вместе со станком стабилизатор и тележку - что б самому не заморачиваться, а им проще, т.к. знают, что лучше.

[Cutting]

Вытяжка с планшетником, это все равно что, проводя аналогию с автомобилями, греть автомобиль зимой с открытыми окнами или даже с открытыми дверями, вроде и печка включена на полную, и кондиционер не заправлен, не охлаждает, а нет  тепла в машине. Так и с вытяжкой, вроде и сделал ее, и даже включил и она работает, но без короба закрытого, толку мало...))) ибо все равно дым везде прет, а туда куда надо только часть попадает...))), в вытяжку самодельную. Другое дело что планшетник у продавца типа чисто под камень и заточен...

Опять таки, мнение....моё.

[Starche]

Полностью согласен. Поэтому хочу избавиться от лишних выхлопов. Есть идейка))) А так вытяжка спасает где то на 75%. Сам короб не полностью до ума доведен - но это уже в процессе выяснилось. Надо маленько переделать. И вокруг рамы сделаю съемную завесь. Есть материал - рекламщики от старого баннера подогнали - осталось только придумать, как сделать грамотно. )))

[STAR]

Она под камень не нужна,

Не совсем согласен, камень (полироль) сжигает ведь? Вредность от испарившегося камня мне так кажется есть.

[Cutting]

@STAR, это если гравировать на китайцах. На Карелии нет никакой полироли, если только у недобросовестных поставщиков, возможна пропитка Гранитным маслом...)))), но оно не вредное...

[Steingravierung]

Вредность и по моему мнению есть. Есть тут, В Германии, один камень на котором приходится гравировать. Уж очень он немцам нравится. По немецки  Schiefer (сланец). Так вот его покрывать нужно до гравировки специальным лаком. Этот лак делает камень более темным и гравировка контрастнее. Так вот если гравирую нужно все окна открывать.  Дыма не видно, но чувствую что гадость вдыхаю. Поэтому и тему эту открыл.

Так что всем огромное спасибо за ответы.

[sintex]

Для надёжной и стабильной работы лазерного станка МИРТЕЛС необходимо использовать стабилизатор напряжения. Рекомендуется применять стабилизатор двойного преобразования. Хорошо себя зарекомендовали в работе с лазерным станком такие стабилизаторы, как Штиль ИнСтаб 3500 и РУСЭЛТ 3 кВА СДП-1/1-3-220-Т.

[Валерон]

Если кому-то понадобится Штиль - обращайтесь у меня в соседнем офисе их собирают))))))

[sintex]

@Валерон, Клиентам через тебя скидка будет?

[Валерон]

Есесно, они делают скидку мне, а я с ее учетом скажу ребятам.

@Валерон, Клиентам через тебя скидка будет?

[sintex]

В связи с частыми вопросами по заземлению станка выделяю этот вопрос в отдельную тему.



Если нет заземления, то можно сделать его самому. Далее как сделать заземление, один из вариантов:



1. Выкопать траншею в форме треугольника с глубиной 60 см. Длина сторон 120 см. Длина уголка 160 см.



2.  Сварить между собой все 3 "штыря" таким же уголком, либо металлической лентой толщиной 5 мм.



3.  Сделать вывод металлической лентой 5 мм толщиной.



4. Закопать конструкцию.



5. В выводе сделать отверстие под болт, чтобы можно было зафиксировать провод заземления.



Использовать получившееся заземление для того, чтобы заземлить лазерный станок по инструкции.

[Яшa]

и можно немного добавить...



когда контур заземления будет уже закопан, вам обязательно захочется накидать на него разные там ударные станки, компьютеры и прочие микроволновки.

ничего плохого в этом нет, но не забывайте, что лучше прокинуть провод от каждого станка до самого контура (в идеале: под каждый провод - новый болт), а не все провода на один болт.



провод  от станка до заземления лучше тоже брать не от старой стиральной машинки, а нормальный НОВЫЙ провод сечением не менее 6 кв.мм (чем больше, тем лучше). У меня - медный провод сечением 8кв.мм. от КАЖДОГО станка, плюс от КАЖДОГО стабилизатора идет до самого контура.



[Валерон]

Ну или если есть внешний контур на здании, то прям к нему можно прикрутиться)

[Bidjik]

sintex а можно поподробней про 1-ый пункт а именно про "Длина уголка 160 см",  не понятно куда и зачем такой длинны?

[sintex]

Такую длину зарывают в глубь в землю, можно и меньше длину.

[zema]

все делается из уголка.

вроде 40

варится треугольник как выше описали и в каждый угол треугольника забиваются те же уголки длиной 150-160 см

привариваются к треугольнику.

дальше полосой(4 см например) от треугольника на здание

выводишь на цоколь здания и отверстие сверлишь в полосе

и заворачиваешь болт.на него кабель земли.непомню сколько сечение.но не меньше 4

и к щитку ведешь.

дальше разводишь как надо.

куча статей в нете есть.

линейное заземление меньше распостранено.больше треугольное

да и весь это треугольник находится в земле на глубине полметра.

[sintex]

Будем иметь ввиду!

[sintex]

Да, разводку можно сделать к щитку, либо прямо к станку.

[sintex]

Как выбрать начало изображения на камне? Всё зависит от формы камня и Ваших желания. Если камень прямоугольный, то чаще всего для начала гравировки выбирают правый (или левый) верхний угол.

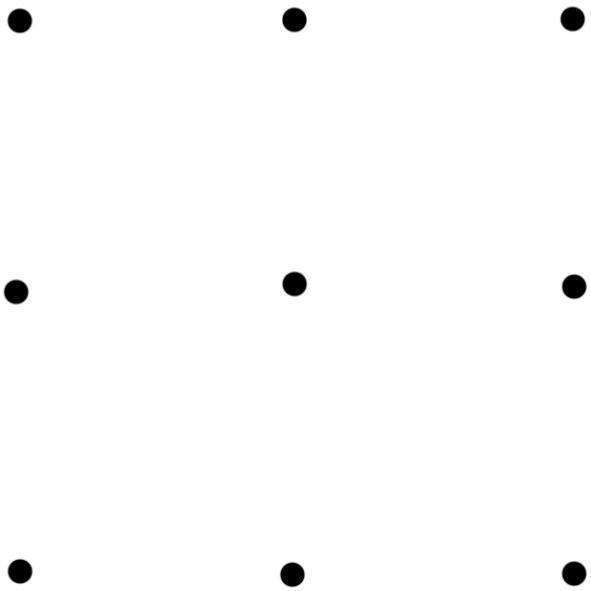

В программе управления есть возможность выбрать любую из 9 начальных точек. Верхнюю левую, верхнюю правую, нижнюю левую, нижнюю правую, центр камня, а также середину из любой четырех сторон. Ниже рисунок:







[sintex]

Веретеночным маслом можно смазывать направляющие, в каретку его заправлять нельзя.
