Модуль автоматического контроля износа игл для станка Сауно ЗКП совершенно новый ПРОДАЮ  за 9 000 руб(в Сауно стоит 15 000!)

Ради интереса нажмите в программе (если вы знаете о чем я) "Проверка иглы". Скажу по секрету, у Вас потребуют ключ который поставляется с модулем (я так думаю), а у вас это простой юсб микроскоп за 10$ из китая...

Ссылка на комментарий

Ради интереса нажмите в программе (если вы знаете о чем я) "Проверка иглы". Скажу по секрету, у Вас потребуют ключ который поставляется с модулем (я так думаю), а у вас это простой юсб микроскоп за 10$ из китая...

У меня никакого ключа Engrave не требовал. Подключил китайский микроскоп, и он работал нормально. Об этом я уже писал здесь:

http://graverstone.ru/topic/9779-zatochnoj-modul/?p=292635

Ссылка на комментарий

У меня никакого ключа Engrave не требовал. Подключил китайский микроскоп, и он работал нормально. Об этом я уже писал здесь:

http://graverstone.ru/topic/9779-zatochnoj-modul/?p=292635

Ого, круто, спасибо за инфу, в свободное время можно попробовать. +1



Попробовал, все равно просит активацию...


Ссылка на комментарий

Я тоже ставил китайский микроскоп, как описал SaNDJorj. Но это была версия станка 7.2. Работал нормально. Но я потом по случаю приобрёл себе оптический микроскоп, что гораздо удобней цифрового, да и качество изображения лучше. Когда перешел на версию 8, уже не пользовался функцией станка по проверке игл. Сегодня пошёл, ради интереса проверил на своих станках 8-й версии. Что в версии 8А, что в версии 8В - просит активации...
Друзья, сауновцы читают наш форум, это всем известный факт. И все наши ухищрения сразу берут на заметку. Таким образом, то что проходило в более ранних версиях engrave, в новых версиях уже не катит. Ну как же бабло-то теряется...

Если у вас нет оптического микроскопа, а вы купили китайский цифровой, смотрите иголки на нём. Единственное отличие от модуля проверки иглы на станке - это отсутствие линий, образующих угол. Но и без них нормально видно, что игла тупая. Или же в фотошопе линии нарисуйте.

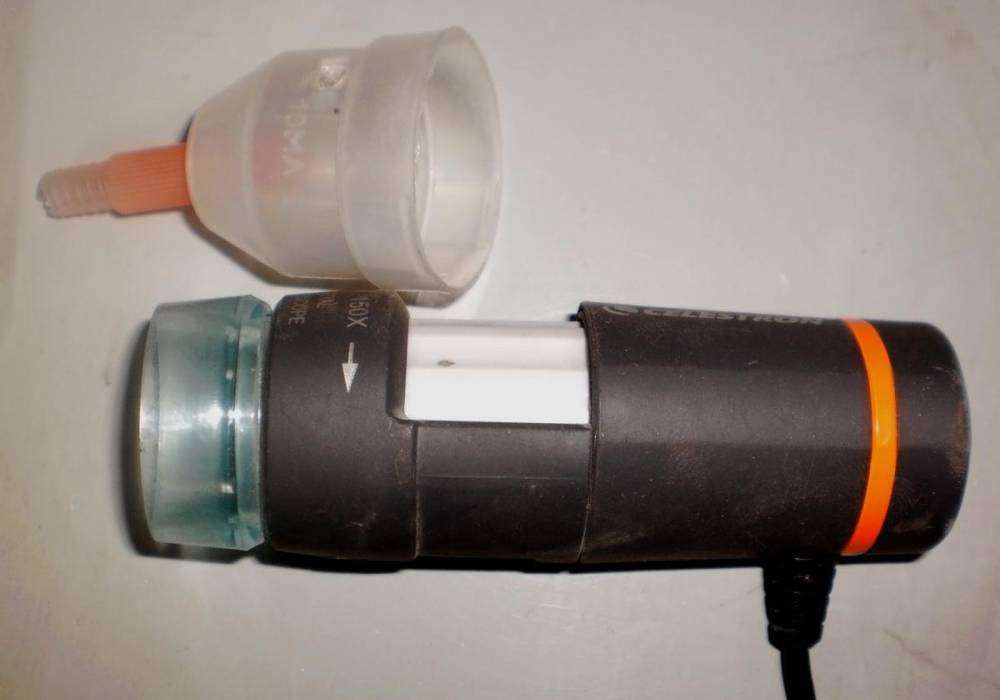

Вот такой у меня микроскоп: post-12806-0-37753000-1440671723_thumb.j

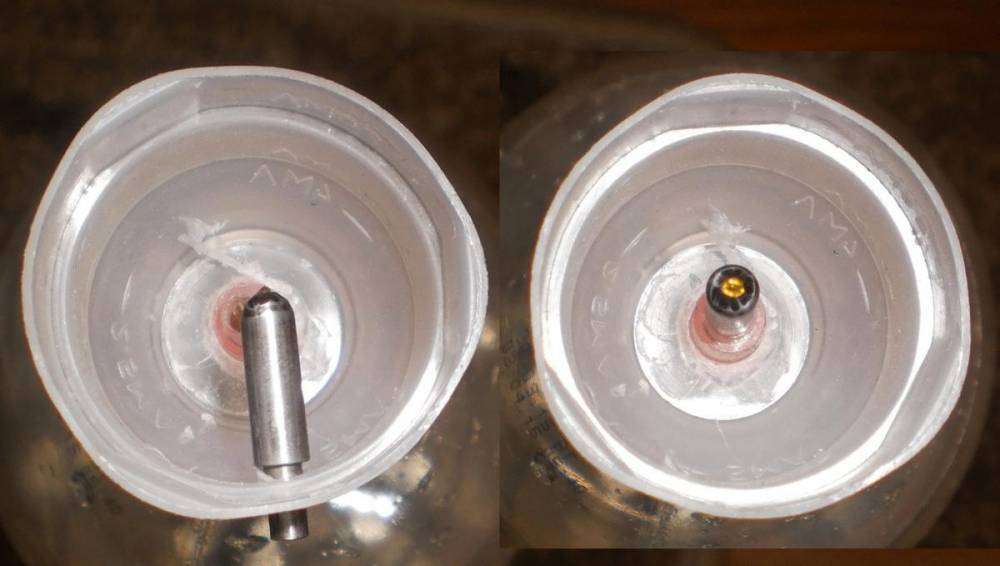

Сверху его - приспособление для крепление игл, сделанное из подсобных материалов. Иголка в нём крепится или горизонтально, или же вертикально, чтобы смотреть на алмаз сверху или сбоку:

post-12806-0-39538100-1440671748_thumb.j

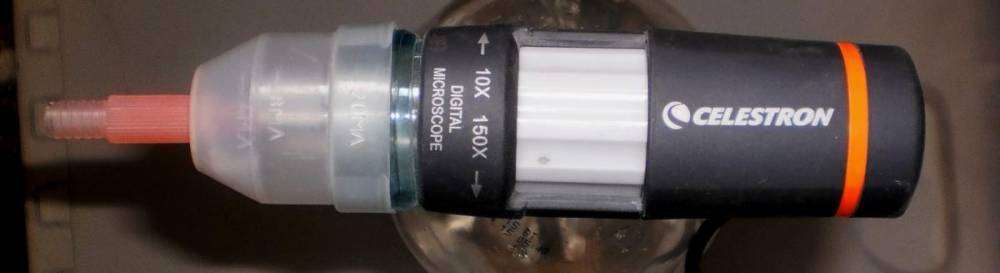

Затем эта штука с иголкой надевается на микроскоп. Вот так: post-12806-0-12583200-1440671790_thumb.j

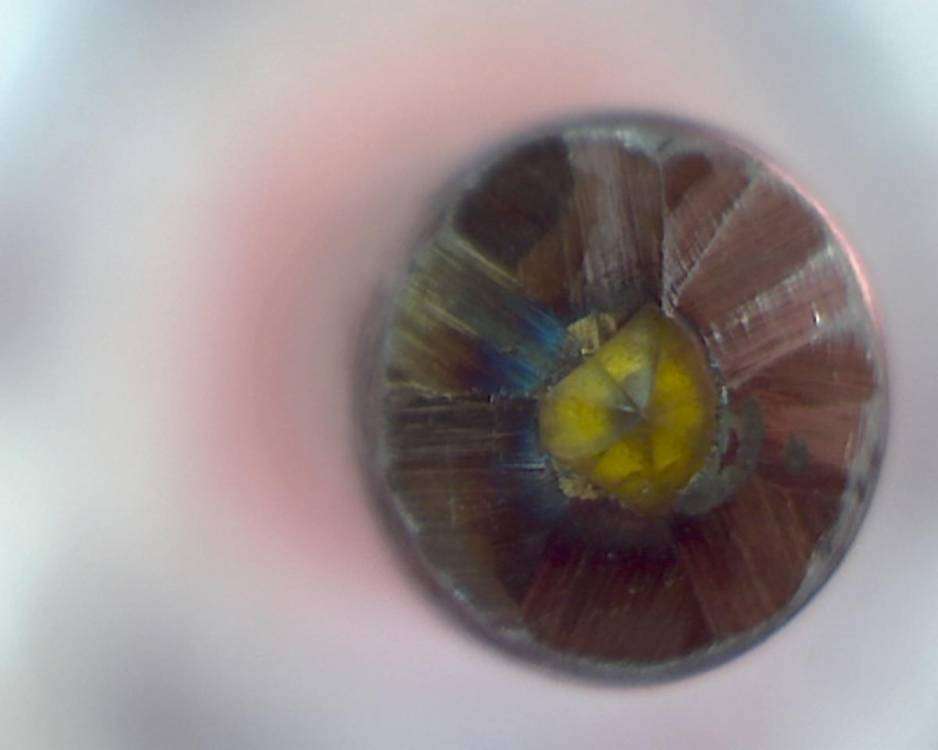

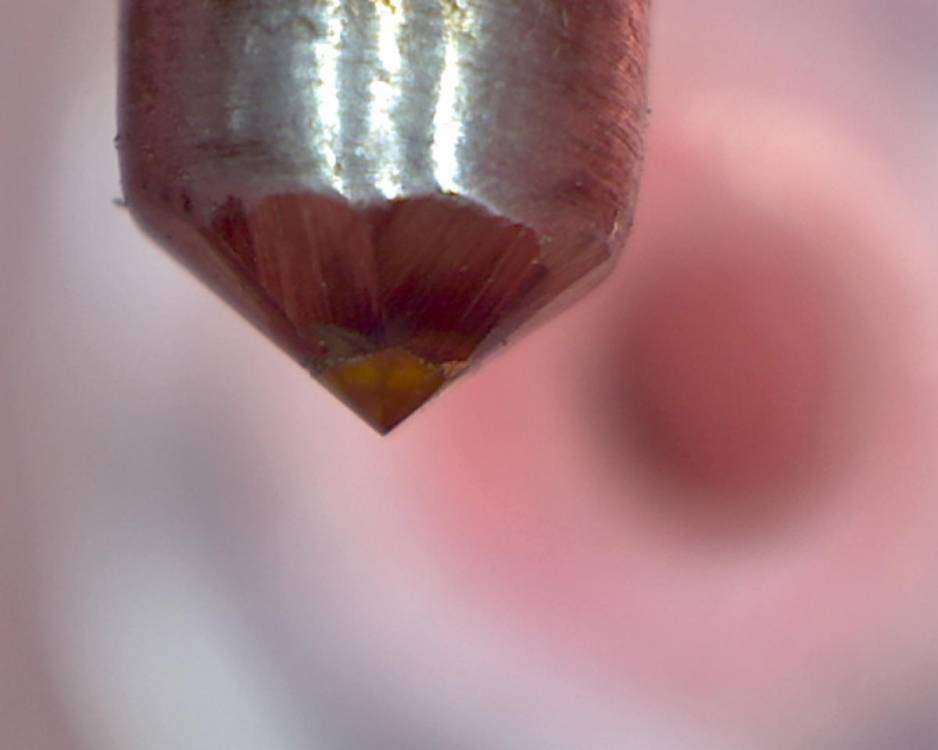

Включаем микроскоп, наводим на резкость и смотрим износ иголки. Можно сделать снимки:



post-12806-0-47185200-1440671855_thumb.j post-12806-0-15574500-1440671880_thumb.j



При желании в фотошопе на отдельных слоях рисуем линии и вращаем их под нужным углом:

post-12806-0-11676600-1440671972_thumb.j

Вот ився премудрость.






P.S. кстати, представленная иголка только что заточена мной лично на самодельном приспособлении. О качестве заточки судите сами.







Ссылка на комментарий

А что на него смотреть?

Тут один добрый человек несколько лет назад выложил фото своего станка:
http://graverstone.ru/topic/3183-razmozzhil-iglu/?p=173110



Мне идея понравилась. Ничего своего не добавлял.

Сделал по образу и подобию. Только станина сварена из металла. И не смазываю я иголки машинным маслом. Поливаю водой, но не постоянно. Смочил круг из пластиковой бутылки, в которой дырка в пробке продырявлена, поточил тройку граней, опять водичкой побрызгал. Вот и вся технология.

Ссылка на комментарий

Я тоже давно не пользуюсь модулем проверки иглы. И тоже, кажется, программу прописывал в engrave 7.2. Уже и не помню. Про код активации впервые слышу. Завтра надо посмотреть на 8-ке.

Приспособление для заточки игл - моё. Точу до сих пор. Качество заточки такое же. Только угол заточки я делаю чуть больше - около 120 градусов. Маслом тоже уже давно не смазываю, а охлаждаю водой из пульвелизатора, периодически брызгая на алмазную чашку.

Приятно, что кто-то воспользовался моей идеей.

Ссылка на комментарий

Доброе утро коллеги). Раз пошла такая пьянка, расскажу, что у меня с китайским микроскопом шла программа, в которой можно рисовать линии, замерять углы и т.д. и т.п. называется "Measurement". Вот так это выглядит:




Загрузил на яндекс-диск то что было на диске с микроскопом, если Администрация форума не против вот ссылка:

https://yadi.sk/d/n1G2_YF7ii8Lj

Может кому пригодится.

Ссылка на комментарий

ну да за 10 если курс 1 к 1500! :lol:этот микроскоп так и шел вместе со станком Сауно который я купил. а так я разве похож на мошенника? все очень странно когда ты так про людей говоришь.....
