Переделка стола под сауновский гравер


Рекомендуемые сообщения

На последней Минской выставке не смогли удержаться и выторговали у Магомета выставочный гравер. В нагрузку к нему забрали и стол, на котором он работал (стол видно тоже выстовочный, немного корозировавший, но...). ЖАДИНЫ хотели еще денег, но у белорусов ДЕНЕГ НЕТ (совсем...)!
На мой вопрос: как туда камень сувать, особенно 8-ку? ответ: мы еще не придумали....
Правда поддон для сбора ОЖ вырвать не удалось никак (он единственный, других таких няма).
Ну, что же: сказано - сделано.
Планшетник 40х60 я на бок-то кульнул, камень поменял, назад откульнул, им немного поелозил  и было мне счастье.
С фрезером 115х55 такой номер не проканает.
Вот результат...

1.Высота от пола до поперечен -13 см.

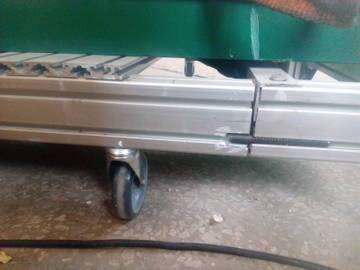

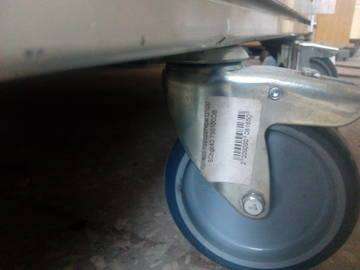

1.1 Подобрал 6 колёсиков для тележек в строймаркете.


2. Разрезал столешницу, отступив примерно 20-25 см от ножек.

3. Прикрутил колесики

3.1 разобрал колесики

3.2.закинул в нижнюю прорезь профиля гайки на 13

3.3 коротенькими 8-ками прикрутил основания колес (гайки придерживал от проворачивания внутри Г-образым прутом-электродом)

4. Купил аллюминевый уголок и прикрутил его к обрезкам станины как направляшку с двух сторон


5. Сзади в профиль с двух сторон вставил шпильки 11-ки в качестве упора для катающегося стола




Теперь тележку выкатил, камень поменял, назад закатил и фиксаторами  закрепил.



Следующим встал вопрос о корыте для ОЖ.

На станке для гнутия железа сварганили мне корыто размером 80х120

Просиликонил я все углы, просверлил дырку под арматуру сливного бочка и оставил не большой кончур для шланга.

Взял канистру от антифриза (типа по назначению..), вырезал с боку дырку и положил на бок. Как раз на уровне корыта.


Закинул туда насос и все готово...

Только опускать и доставать из корыта тяжелые камни не айс. НИЧЕГО. А мы их на троссах подняли и опустили.




Вроде и все.

Если кому пригодится - всегда пожалуйста!
