Руслан

Голосуем по установке памятника "колесо"

выбрать одного

У вас нет прав на голосование в этом опросе, или на просмотр результатов опроса. Пожалуйста, войдите или зарегистрируйтесь для голосования в опросе.

Рекомендованные сообщения

Андрей захоронен слева...отец справа...Это я взял из темы форума. Из старой фотки. тут пока нет могилки отца.Имеется ввиду на этой фотографии.Свежих фотографий пока нет.  Но   будут.




Размер оградки 3*2,3














А теперь суть....форумчане собрали  241 272 руб



Ниже 4  (четыре)  варианта  технической   установки памятника....  с чертежами или макетами ,  рисунками или схемами , триДмакетами или карандашными зарисовками . Каждый макет сопровождается пояснениями автора. По сути является оригинальным текстом автора. Думаю так будет лучше восприниматься и макет и текст



Все старались  так-чтобы можно было это показать наглядно для форумчан, которые будут голосовать.



Словесные дополнения/изменения в макетах рассматриваться не будут !!!   Макет принимает голос или нет. Объединения двух макетов не будет.



Но обсуждение приветствуется.  Может это кого-то натолкнет на мысль здравую.



Итак..на голосование  время до 14 марта....



Дальше дело за мной: я формирую задание и оглашаю его в отдельной теме....и ждём объявления решения Могучим.



Напомню условия.



Казначеем и вероятным исполнителем ,выбран по моему предложению и одобрен большинством форумчан, форумчанин   Могучий. Почему вероятным ?  Если задание будет не по силам нашему казначею , он найдёт мастерскую согласно своего профессионализма. Выбирать мастерскую будет он единолично, но выбор этой мастерской тоже пройдёт голосование форумом. Ну а если задуманное-будет вполне по силам Могучему,то думаю "колесо" был бы не против.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Номер первый  Rube





Примечание модератора :  Ниже текст автора макета .



Vj2TP.jpg i980p.jpg XLsSW.png 8AwPa.png FXZBR.png sWimG.png MKsgV.png alpQB.png 1DS28.png

плитка гранитная 7м2 (30на 60)

торец штукатурка или гранит

столб 0,3-0,15-0,15    8 штук

бордюр 0.06 - 0,08   5 м/п


могила 3 на 2,3


я так поняла ухаживать не кому, поэтому предлагаю залить все бетоном и закрыть плиткой гранитной




Торец от земли 15 см


с размерами axhmO.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Номер второй  Руслан



Моя версия....

Сначала вид сверху на объект в том виде в котором было начато обсуждение.





Тогда еще мы планировали поставить памятник только Андрею и еще был жив отец его



В ходе обсуждения памятника произошла трагедия. Умер отец. Жестко конечно, но прогнозируемо. Андрей жил ради отца, обрезая все свои мечты, и отец конечно же не смог без Андрея. Эх...жизня...

Но именно это достойно уважение ...поэтому неудивительно что форум решил увековечить отца на комплексе, который предназначался Андрею и был его кстати  творческим замыслом, однажды опубликованном на нашем форуме.

Итак ...форум решил.Отцу БЫТЬ на памятнике.

Но есть одно но...ширина комплекса всего то 1,8 метра...а длина и вовсе 1,7 метра. Для одного захороненного это айс.А для семейного захоронения как то не очень. Это моё мнение,основанное на практическом воплощении мыслей потенциальных родственников ,по итогам работы . Хотя как и все....я давно циник и практик.

Но давайте посмотрим на схемы

Вот что сегодня у нас происходит по факту. На месте  планируемого будущего комплекса уже две могилки.В теории надо ставить комплекс посредине,но вот что выходит.Схема ниже.







Банщик сказал

"Всё прах"




и добавил

"Пол метра туда-сюда роли не играют.

Перекраивать памятник в угоду яме... Делать его сложно выполнимым, не красивым, не оправданно дорогим...".







Я с Банщиком  согласен. Туда метр, туда метр .Не важно. Если конечно денег маловато. Но если денег хватает  ?  Я тут запросил счет ,у одной очень хорошо знакомой  почти питерской  мастерской , расположенной в 350 км от места захоронения Андрея и отца его.  Ниже счет выставленный мне по описанию работ. Работ описанных до сегодняшнего дня.Это важно!



Стелла 130х60х10 -2 шт. 42 000 руб.
Подставка 140х25х15 -1 шт. 8 000 руб.
Надгр.плиты 120х60х6 -2 шт 21 500 руб.
Ручей 50х40х8 -1 шт 3 800 руб.
Скала кр. 50х40х15-2 шт. -20 000 руб.
Поребрик 180х20х12 2 шт -11 500 руб.
Поребрик 170х20х12 2шт-16 500 руб.
Ручей надгроб. 80х20х6 -3 700 руб.
Гравий 1 м3 6 000 руб.
Установка 50 000 руб.
Худ. оформ . 10 000 руб.
Транспортные 10 000 руб.
____________________________________

Итого: 203 000  рублей. За всё то, что мы утвердили и обсудили до этого момента.


Всего же собрана сумма 241 272 рубля  .



Моё предложение следующее:



Я предлагаю положить плиты по обе стороны захоронения и немного удлинить ручей. Цена двух надгоробок примерно 25 000 рублей. Еще чуть добавит удлинившийся ручей....но Мы вполне укладываемся в сумму.



Надгробка правда выходит длинной 2 метра на 60 см.Но их же можно и из двух положить.Так дешевле.





Поэтому уложить плиты - по моему скромному мнению,наиболее практичный способ увековечить память. ....что будет надгробным плитам ? Не фига им не будет. Это мой единственный аргумент!!!



Плиты можно уложить на бетон сразу, сэкономив на (поребриках) бордюрах.А можно и бордюры(поребрики) использовать.Там будет интереснее.



Надеюсь я смог объяснить своё предложение.Ниже фото собранный макет комплекса, ниже пояснения, размеры и техническое описание работ по благоустройству.





Макет












Мои  объяснения








Размеры






Технические описания работ.


Список работ по объекту «Колесо» .Размер захоронения  3*2,3

1. Демонтаж ограды без сохранения

2. Демонтаж  и захоронение  двух крестов без сохранения.

3. Земляные работы. Срез грунта под монолит фундамента по периметру на глубину 10 см. Планировка. Трамбовка.

4. Выставление «горизонта ». «Горизонт» считать уровень земли  до среза.

5. Обустройство монолитного фундамента с укладкой и вязкой арматуры (диаметр 12,сечение ячейки и размеры в приложении) ) с построением из досок опалубки, разборка опалубки, заливка и укладка готового(или приготовленного вручную) бетона в опалубку. Бетон марки 300.


6. Размеры  монолитного фундамента  3*2,3*0,2 ( из которых 0,1 останется в грунте заглубленным и 0,1 на поверхности (назовём это грязевый зазор).


7. Торцы монолита не облицовываются плиткой, но затираются следы опалубки.


8. Установка семейного памятника с кубом и с двумя накрывными плитами 60 см в ширину .Зазоры отрегулировать одинаковые.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Номер третий Анфим



Примечание модератора :  Ниже текст автора макета .

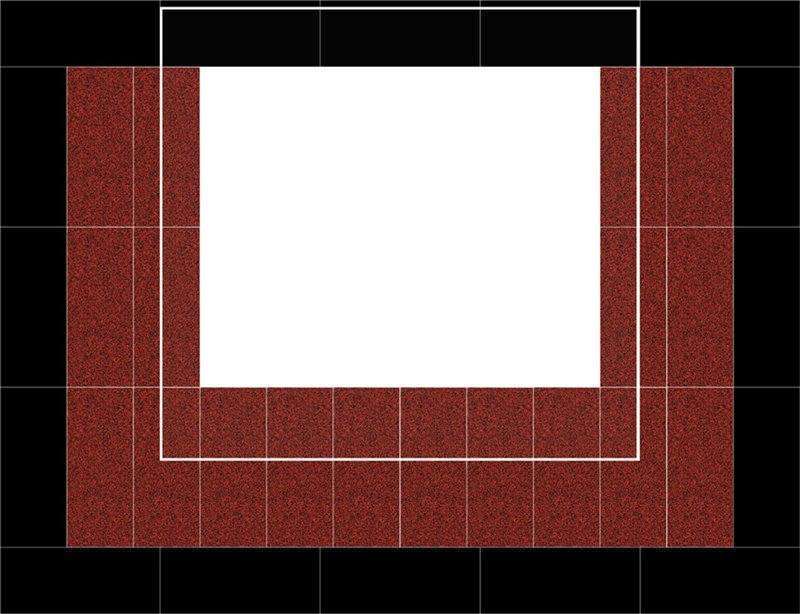

Можно вот такую отмостку под него подвести .Цвет материал красной плитки такой же как на скале.

Размер как говорили 300 х230.Высота произвольная от 10 см и выше,исходя из кривизны площади .Торец отмостки после монтажа плитки и памятника покрывается битума резиновой мастикой чёрного цвета.

Плитка красная 600 х 250 х 2 18 шт

Плитка габбро 600 х 250 х 2 15 шт

Белым выделено место монтажа утверждённого памятника.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Номер четвертый Могучий



Примечание модератора :  Ниже текст автора макета .



Вот что у меня получилось исходя из размеров места захоронений

Предлагаю вариант

Никакого щебня, бордюров и мастик всяких

Заливаем всё и закрываем плиткой








крошки не надо, это точно, из неё трава полезет со всеми вытекающими









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Технически макеты установки  выложены...



Изучаем...



Жмакаем мышками...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я бы выбрал вариант Анфима

он самый простой и дешевле всех

но есть несколько моментов которые мне не нравятся

1. всю плитку придётся резать и чтобы это было рационально надо брать 600*400, 600*300 не имеет смысла резать

2. щебень между бордюром памятниками - не долговечно(вода, пыль, семена от растений), можно просто закрыть светло-серой плиткой

3. торцы бетона замазывать мастикой, просто я не сталкивался не разу с этим и для меня это что-то новое и не известное, если возьмём за основу плитку 600*400 то у нас остаются куски 600*150 как раз на торцы

если бы можно было внести эти изменения, я бы выбрал вариант Анфима

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
он самый простой и дешевле всех



А что делать с оставшимися деньгами ?



Зачем нужна экономия ?



...чего тут экономить...самый дорогой -а это мой вариант, по деньгам хватает тыщ 230....и еще десятку куда нибудь деть придется...



но есть несколько моментов которые мне не нравятся
1. всю плитку придётся резать и чтобы это было рационально надо брать 600*400, 600*300 не имеет смысла резать



Плиткорез  -обычная рутина благоустройщика...ничего сложного.



2. щебень между бордюром памятниками - не долговечно(вода, пыль, семена от растений), можно просто закрыть светло-серой плиткой



Плитка нафик поотлетает через несколько лет. Ведь на сикадур её никто клеить не будет.



3. торцы бетона замазывать мастикой, просто я не сталкивался не разу с этим и для меня это что-то новое и не известное,





Полная херня....смотрится дёшева  и облазит со временем. Я пробовал. Климат у нас сырой, но там тоже не сухой.












если бы можно было внести эти изменения





Уже нельзя.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:aag:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан, а в твоем варианте, я так и не понял(хоть ты детально все описал), серое, между плитами - это бетон или щебень?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А хрен его знает   :blush:



Ну если серьезно,то  по проекту,  должен быть щебень/колотый мрамор...(вроде)  :aah:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проголосовал за "хрен его знает"



По-моему самый развернутый и солидный проект.



И с финансовой стороны рациональный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я тоже за 2 вариант , понравилось , что надгробки длиннее , смотрятся лучше. Только что-то щебёнка смущает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

торцы бетона замазывать мастикой

А кто сказал что там бетон надо открытым делать...Я как вариант предложил ,если денег не хватит...А так то несъёмную опалубку из гранитных поребриков сделал и залил  ,а потом городи что хочешь.Проблемы то какие...

И сам памятник так же .Только надо "вязать " всё ,что бы не разъехалось.

И размер меньше делать,что бы плитка с сантим козырьком нависала ,типа капельник да и если зашибёшься мал мал не видно будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только надо "вязать " всё ,что бы не разъехалось
и это самое главное

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все варианты мне понравились. Но, так как скорей всего все будет делать памятник и ставить Могучий (почему-то я так думаю). То выбрал его вариант...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Голосовал за Анфима- ничего лишнего, классика жанра,верхняя плитка обязательно с навесанием, внутри цветника бетону на три пальца от верха и щебень.

Варианты с дополнительными надгробками аляписты лишними элементами.

У Рубе хорошо и лаконично-если чесно прям дилема между Рубе и Анфимом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну если серьезно,то  по проекту,  должен быть щебень/колотый мрамор...(вроде)

Я думал это плитка серая .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Торцы можно бардюрами сделать. Плита толщиной 6 см высотой 30 см  в ней 2-3 отверстия не сквозных(в потай) и на торец бетонирования(там тоже отверстия) на чопики металлические и клей плиточный.По дольше чем плитка продержится.За Анфимов голосовал,понравилось сочетания с красным!


На фото бардюры эти

post-10851-0-12983300-1457342482_thumb.j

post-10851-0-22781000-1457342804_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

.За Анфимов голосовал,понравилось сочетания с красным

Я вообще не голосую)) А серый...серый цвет он то же оттеняет и смягчает и чёрный и красный и переход к изображения


Плита толщиной 6 см высотой 30 см  в ней 2-3 отверстия не сквозных(в потай) и на торец

Уголком можно стянуть по углам и по прямой .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В одном на уголок еще ставили плюсом к чепикам,это кто, как платит))))и если клиент по доброму настроен, и  к нам с чистым сердцем и мы стараемся оправдать)) Даже можем бонусом!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@иркутянин,сейчас арматуры монтажной море разливанное .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В это лето будем пробовать,я таких с бортами всего три сделал сейчас еще один готовый на установку у меня лежит. Тем более красные борта и столбики появились(не дорогие) но они на четверку всего,будем по углам и по прямой)))


Надгробки красные 1м20 на 60 и на 4 буду вдоль распускать))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надгробки красные 1м20 на 60 и на 4 буду вдоль распускать))

Я из чёрных столов скамеек нарезал...)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
