Гудит, рычит, ось х

Рекомендованные сообщения

Работал, поставил бить станок в ночь, Не было печали но появилась у меня ошибка (см. рисунок ниже)

Пришел я утром.. а у меня станок не работает, станина до края уползла, и уперлась в 0X, пытался через ручник отодвинуть а он рычит, гудит и прокручивается.. что это..

Такое ощущение будто что то ему мешает а он прокручивает и рывками  дергается

Что может быть?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Концевик не сработал, головка уперлась в конец, двигатель.

Двигатель продолжал крутить и сорвал муфту, проверь муфту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да муфта прокручивалась, закрепил.. но заедает почему-то, проверил двигатель.. держа муфту в руках двигатель прокручивается.. хотя муфта на оси держится а ось не прокручивает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подшипник заклинило, гайку заклинило.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И почему он ушел в  X0 ?? у меня до нуля было более 20 см.. он не добил картинку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А опорные подшипники оси не могли заклинить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все проверил.. все подшипники крутятся нормально.. каждый проверил...

Проблема в двигателе.. он клинит...Если держать муфту вал двигателя не крутится (гудит) и даже есть попытки крутанутся в обратную сторону

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда действительно  больше похоже на симптомы@Kseon .

Обрыв  провода -самое простое, дальше драйвер ну и далее движок.

Хотя они горят крайне редко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

звони провод, нет одной фазы, или накрылся драйвер

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

поменяй провода местами проверь



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

поменять провода это плюс на минус?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Kseon точно!

 @Дзиов Р там есть штекера на драйверах и моторах. Может просто с другой оси снимать и ставить на Х.

Всё и проверишь за минуту..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

с и Y ставишь на X , смотришь что выходит. если все норм значит провод, если нет то драйвер.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поменял провод и драйвер (если разобрался то драйвер это штекер) .. заработало хорошо в руках не удержишь

Кабель Х к Y  работает хорошо.. дело не в кабеле..

Проблема значит в X на коробке.. что там делать?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на плате стоит две микросхемы на радиаторе, их надо заменить. И проверить все ли провода припаяны нормально к разьему в блоке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так же могли выгореть резисторы их бы можно было тоже поменять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Допроверялся.. нашел  откуда сбой... глючит на Х.. на Y все хорошо без проблем,


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В чем проблема то была?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

в ПРОБЛЕМЕ ЕЩЕ НЕ РАЗОБРАЛСЯ...  что-то на плате .. от  порта что-то



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

проверь провод с платы который на блок крепится  и сделай фото другой стороны радиатора

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Провода нормально все..





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я просил не плату, а радиатор. Черный такой. Там микрухи прикручины их и надо менять L200 если мне память не изменяет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

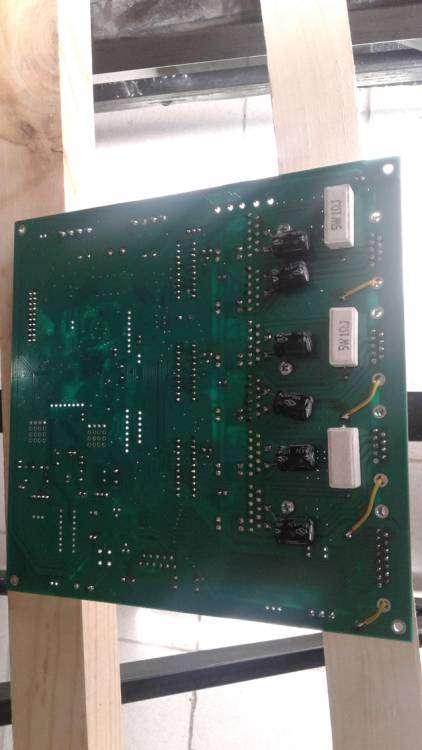

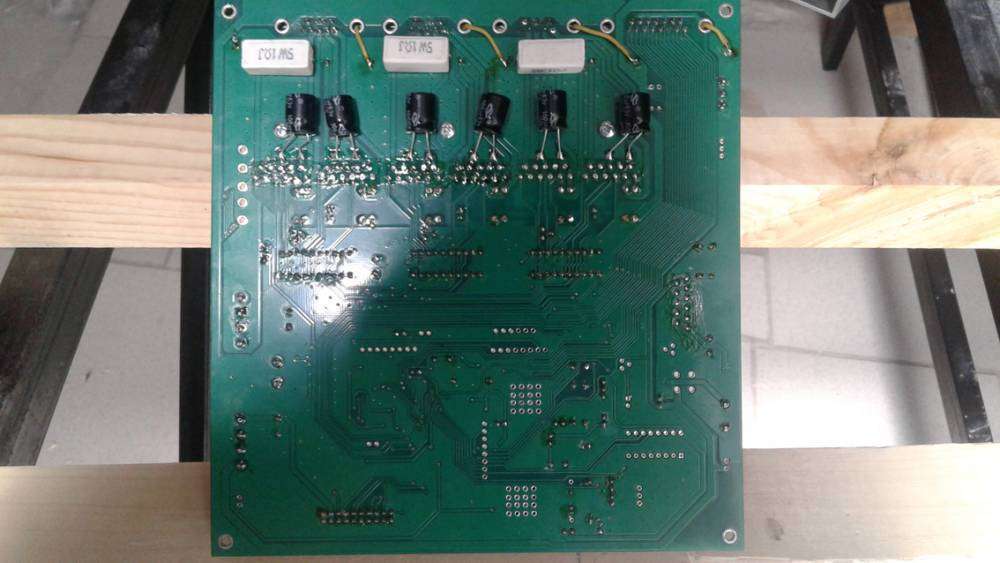

Вот




Изменено пользователем Дзиов Р

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на чем куллер стоит

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


поменяй эти микрухи
