Настройка амплитуды ударного гравировального станка mirtels t60120

[Maputo]

Для информации обладателям станков MIRTELS:
1. Станок имеет очень высокую точность позиционирования и гравировать можно с разным разрешением.
Цитата: "Аппаратно минимальный шаг 0.0075, аппаратно максимальное разрешение 3386dpi."

Наверное имелось ввиду 3392 dpi, а 106 = 3392 / 32. То-есть используется делитель шага 1/32  и 106 dpi - это 1 полный шаг шагового двигателя.

Не стоит гравировать с разрешением 300 dpi, потому как на каждый пиксель приходится дробное количество микрошагов.
Я использую разрешение 212 dpi для гравировки однотонных узоров - этого достаточно, чтобы получить ровный край без пиксельной сетки.

2. Беда MIRTELS - пайка контактов. У меня станок начал чудить после ремонта (видимо сказалась транспотрировка). Когда я вскрыл разъем для кабеля ШД и ударной головки и хотел посмотреть пайку - один из проводов, идущих к ударной головке просто отвалился. Пайка была ужасная - он держался на соплях, из-за чего во время гравировки сила удара периодически падала и все изображение было в полосках.



Изменено 13 октября, 2017 пользователем Maputo
Дополнен текст

[yviubc]

20 минут назад, Maputo сказал:

Для информации обладателям станков MIRTELS:
1. Станок имеет очень высокую точность позиционирования и гравировать можно с разным разрешением.
Цитата: "Аппаратно минимальный шаг 0.0075, аппаратно максимальное разрешение 3386dpi."

Наверное имелось ввиду 3392 dpi, а 106 = 3392 / 32. То-есть используется делитель шага 1/32  и 106 dpi - это 1 полный шаг шагового двигателя.

Не стоит гравировать с разрешением 300 dpi, потому как на каждый пиксель приходится дробное количество микрошагов.
Я использую разрешение 212 dpi для гравировки однотонных узоров - этого достаточно, чтобы получить ровный край без пиксельной сетки.

2. Беда MIRTELS - пайка контактов. У меня станок начал чудить после ремонта (видимо сказалась транспотрировка). Когда я вскрыл разъем для кабеля ШД и ударной головки и хотел посмотреть пайку - один из проводов, идущих к ударной головке просто отвалился. Пайка была ужасная - он держался на соплях, из-за чего во время гравировки сила удара периодически падала и все изображение было в полосках.



Спасибо за ценную информацию, да еще и фото. У меня бывало такое, в начале удар был сильным а потом резко угасал... Замена проводов на шлейфе помогала

[c0nfess0r]

Доброго времени суток, счастливые обладатели станка Милтерс , как я уже писал сила удара станка не особо то и важна , ВАЖНО подготовленая ретушь !!! А самое важное чтобы оператор знал под свою ретушь ставить силы ударов !!! Не можно подобрать универсальное значение под любую картинку !

По поводу проводов скажу одно - Радуйтесь что у вас не Комби , при интенсивной работе лазера эти провода перетираются в раза 4 больше .

[yviubc]

6 минут назад, c0nfess0r сказал:

Доброго времени суток, счастливые обладатели станка Милтерс , как я уже писал сила удара станка не особо то и важна , ВАЖНО подготовленая ретушь !!! А самое важное чтобы оператор знал под свою ретушь ставить силы ударов !!! Не можно подобрать универсальное значение под любую картинку !

По поводу проводов скажу одно - Радуйтесь что у вас не Комби , при интенсивной работе лазера эти провода перетираются в раза 4 больше .

Это я уже заметил. Мне приходиться бить как на местном Коростышевском, так и на букинском и володарском. Чем тверже камень тем сильнее ставлю удар, иначе просто темная картинка...

[c0nfess0r]

Это не из-за силы удара , а потому что в ретуши в самых светлых местах большое значение, например 25-30 света , тогда оно будет темное и при большой силе удара

[yviubc]

4 минуты назад, c0nfess0r сказал:

Это не из-за силы удара , а потому что в ретуши в самых светлых местах большое значение, например 25-30 света , тогда оно будет темное и при большой силе удара

а как правильно "пипеткой" измерить эти проценты?

Есть ли у кого-то, исходя из опыта, рекомендуемые настройки для инжинерного меню? Или там лучше не ничего не менять?

[c0nfess0r]

1 час назад, yviubc сказал:

а как правильно "пипеткой" измерить эти проценты?

Есть ли у кого-то, исходя из опыта, рекомендуемые настройки для инжинерного меню? Или там лучше не ничего не менять?

Да , это надо проверять пипеткой , а в инженерное меню лучше не лезть , если станок еще на гарантии

[Maputo]

Вообще, я не понимаю в чем необходимость делать портрет на станке? Сколько я видел работ - ручная гравировка в разы лучше станочной. При этом портрет - это разовая работа, а времени на ретушь уходит не меньше чем у портретиста на гравировку. И мой начальник мне не позволит гравировать портрет пока он не получится идеально, а такого на станке не будет  По крайней мере, у меня не получается)

Вот пример:



Ретушь:

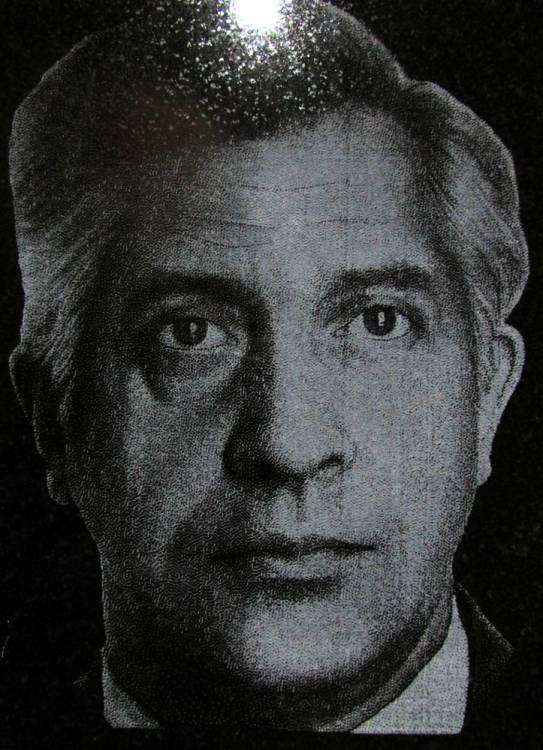

Вот, что выдал станок (на вертикальные полосы не обращайте внимания - косяк из-за шатания плитки во время гравировки):



Я сделал 4 варианта с разными режимами и все равно УГ. Я уже не знаю куда копать. При этом портреты у нас делаются не более 9 см от линии глаз до подбородка. И вот эти шумы на светлых тонах меня поддостали.





[c0nfess0r]

4 минуты назад, Maputo сказал:

И вот эти шумы на светлых тонах меня поддостали.

это 100% механика , с такой ретушью милтерс хорошо не сделает портрет , слишком темные тени , и мало резкости.

попробуйте откатить головку на середину и розшатывать , ели шатается то надо менять каретку , какой зазор иглы и сила удара ?



[Maputo]

10 минут назад, c0nfess0r сказал:

это 100% механика , с такой ретушью милтерс хорошо не сделает портрет , слишком темные тени , и мало резкости.

попробуйте откатить головку на середину и розшатывать , ели шатается то надо менять каретку , какой зазор иглы и сила удара ?



По поводу резкости возможно Вы и правы. Я видел портреты сделаные сотрудниками MIRTELS - на них везде использовался эффект "контура". И это заметно и после гравировки. А при ретуши вручную я уже теряю форму из-за четких контуров. Да и на левой щеке особо не должно быть четких контуров. И что делать со светлыми тонами, чтобы они не получались грязным пятном? Я даже не использую чистый белый и все равно грязь.

Полосы вертикальные из-за того что плитка лежала на шатком основании и полы у нас трясутся в помещении. Во время гравировки достаточно встать рядом со станком, чтобы пол прогнулся и стол наклонился. В этот момент смещается головка относительно камня и получается пропуск, а потом строчки сливаются.


[c0nfess0r]

я использую белые 20 темные 45-50 , и контуры, основание должно быть надежным- это в ваших интересах)))

[Maputo]

5 минут назад, c0nfess0r сказал:

я использую белые 20 темные 45-50 , и контуры, основание должно быть надежным- это в ваших интересах)))

С основанием - это наш косяк)))
Не могу понять в чем Вы измеряете оттенки?
Я для измерения использую диапазон от 0 до 255. У меня самый темный цвет черный (это 0), но наношу я его с прозрачностью 50%, а самый светлый 220.

[c0nfess0r]

2 минуты назад, Maputo сказал:

Я для измерения использую диапазон от 0 до 255. У меня самый темный цвет черный (это 0), но наношу я его с прозрачностью 50%, а самый светлый 220.

это да , но фото не всегда хорошо вытянуто по тонам , надо самому коректировать - это все практика . У вас давно станок?

[Maputo]

29 минут назад, c0nfess0r сказал:

это да , но фото не всегда хорошо вытянуто по тонам , надо самому коректировать - это все практика . У вас давно станок?

Чуть меньше года и портреты не планируем на нем делать - только эксперименты. Брали станок для пейзажей и всякой второстепенной мелочи, которую можно гравировать многократно.

[c0nfess0r]

я рекомендую, для начала, купить хорошую ретушь и бить на камне , с хорошого фото пробуйте сами ретушировать , все получится!

[mxDude]

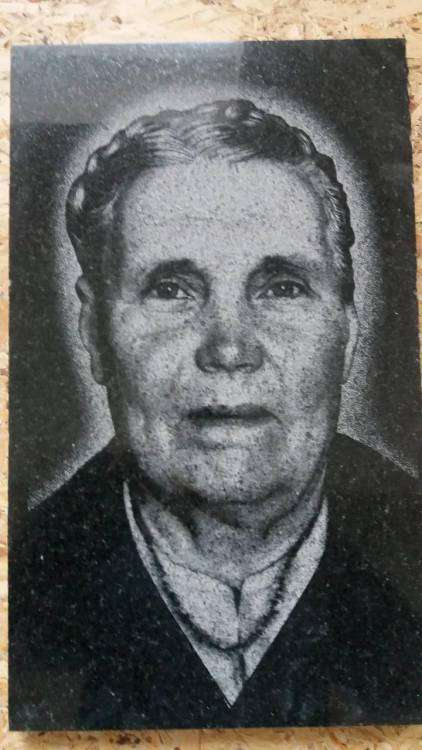

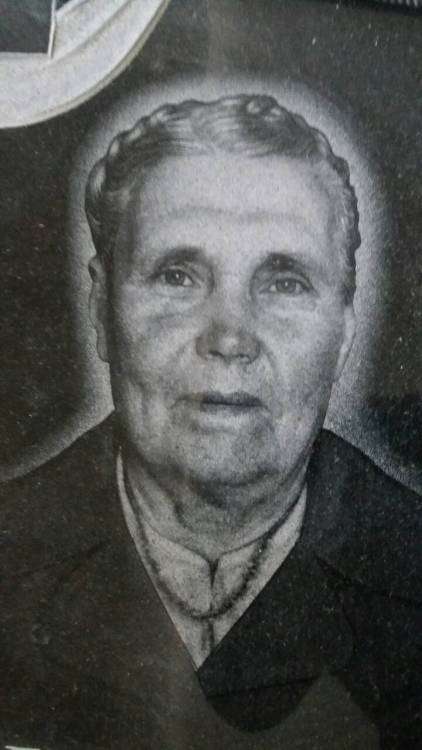

Уважаемые пользователи, прошу помощи! два года пользуюсь ударником Миртелс зарекомендовал себя отлично) а 30.12.2017 приобрел ещё один такой же, только контроллер уже другой и конвертер посвежее версии  и название Леонардо. Вот в пример ретуши и две плиты. Новый станок бьет очень контрастно с резкими переходами с черного в белое а самое главное он даже не коснулся к плите в зоне пиджака, хотя в конвертере белые точки на костюме были. А вот старый станок Миртелс рисует мягко с полутенями с пиджачком и не пересветляет ничего. На обеих станках зазор 0,3 нижнее 150 верхнее 250 подскажите пожалуйста что куда крутить что бы на Леонардо появился пиджак и стал мягче сам портрет в общем как на старом Миртелсе. помогите пожалуйста! Заранее спасибо.

[mxDude]

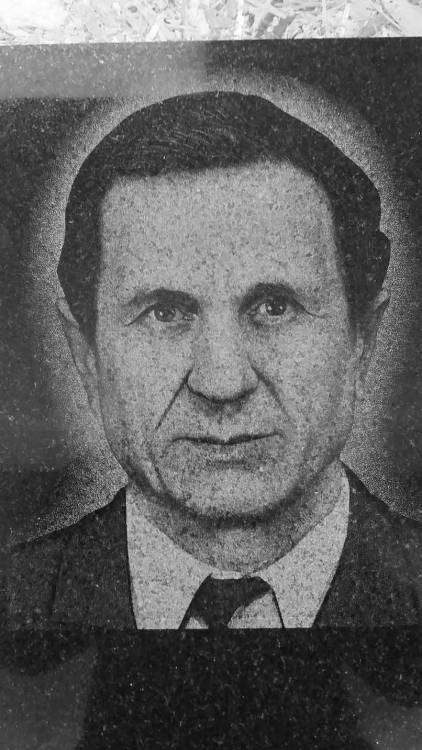

Со станком вопрос закрыт)) Спасибо Компании Миртелс за вашу продукцию, за два года  использования (а это ~ 2-3 стелы в день) нулевое количество сбоев! Отдельное спасибо Николаю из города Харьков всё доступно объяснил и помог с настройками остановились 0,2 зазор нижнее 175 верхнее 185 (это под мою ретушь) фото прикрепляю. Станок рекомендую! как говорится, цена качество.

[bobo bobo]

В 16.01.2018 в 23:10, mxDude сказал:

На обеих станках зазор 0,3 нижнее

Это очень большой зазор.

У меня станок не миртелс, но на таком же контроллере. Зазор 0,2  мне тоже не очень, лучше 0,15 попробуйте.

[yxta11rus]

На каком камне делаете?

3 часа назад, mxDude сказал:

Со станком вопрос закрыт)) Спасибо Компании Миртелс за вашу продукцию, за два года  использования (а это ~ 2-3 стелы в день) нулевое количество сбоев! Отдельное спасибо Николаю из города Харьков всё доступно объяснил и помог с настройками остановились 0,2 зазор нижнее 175 верхнее 185 (это под мою ретушь) фото прикрепляю. Станок рекомендую! как говорится, цена качество.



На каком камне делаете?

[Maputo]

mxDude, bobo bobo Уж больно маленький зазор. Какие у вас значения в инженерном меню у параметра "сила удержания"?

[bobo bobo]

Maputo, Тут же не как в Сауно. А наоборот, похоже чем-то на Зубр 300. Чем меньше зазор, тем сильнее удар.

про параметр не знаю, смотреть надо

В 14.10.2017 в 15:07, Maputo сказал:

я не понимаю в чем необходимость делать портрет на станке? Сколько я видел работ - ручная гравировка в разы лучше станочной

Ну смотря какого станочника с ручником сравнивать. Вот к примеру моя рядовая работа. на месном камне, без доработки из-под станка. По времени около часа ретушь и 2,5 часа пробить портрет





Это на буках, тоже из-под станка





а вот мне скинули пару фоток работ ручника. Портреты живые, дышат, не то что бездушной машиной сделаны )))))





[Maputo]

bobo bobo, не надо равняться на "такие" портреты ручной работы))) А бабушка хорошо получилась. Но это у Вас, кажется, лазерный станок?

[bobo bobo]

Maputo, та нет, ударник. При чем я ж говорю, на таком же контроллере как и у вас ))

Понятное дело, что нельзя на такое ровняться, так, повеселить скинул

[Maputo]

bobo bobo , а какое разрешение?

[bobo bobo]

на местном ,77 дпи, 3 прохода, зазор 0,15

на буках 82 дпи, остальное так же
