Стол под гравировочный станок.

Рекомендованные сообщения

Хотелось бы смастерить стол что бы удобно было работать с гранитными заготовками "тяжолыми". Что бы станок стоял стационарно, а стол с камнем подезжал под него и можно было поднимать его и опускать по высоте. Думал использовать роклу гидравлическую. Может у кого есть какие подобные столы. Если можно фото, смотрел вроде бы подобные вопросы не обсуждались. Станок «ГРАФИК-3КП»


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

крест на аватарке в другую сторону разверните))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

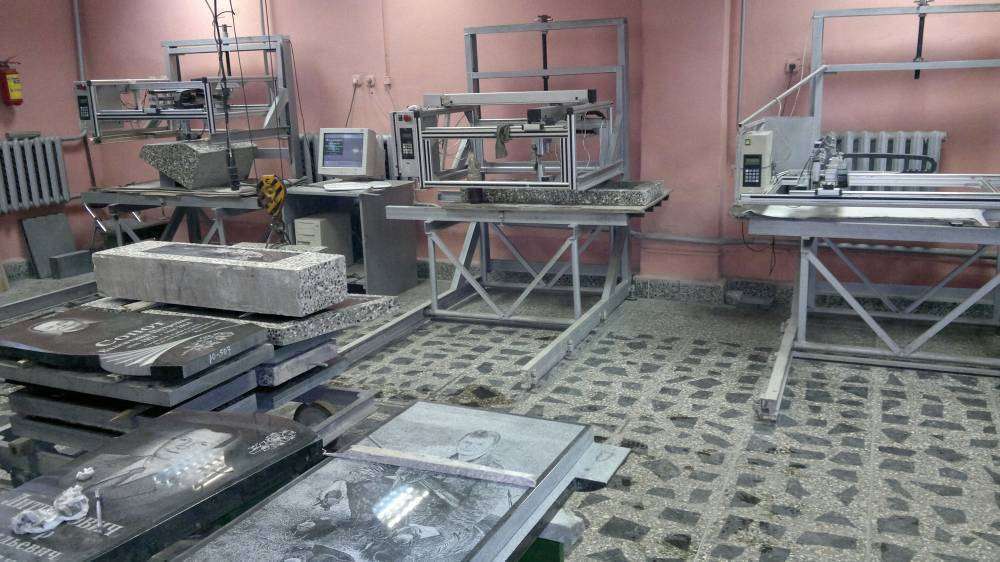

не раз обсуждалось, один из многочисленных вариантов. станок другой, но принцип как ты хотел ;)

  • Одобряю сказанное 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 часов назад, Тёха сказал:

крест на аватарке в другую сторону разверните))

Это изображение тыльной стороны креста))


16 часов назад, дядя миша сказал:

не раз обсуждалось, один из многочисленных вариантов. станок другой, но принцип как ты хотел ;)

Спасибо) только подём и опуск на столе нужно зделать механическим или гидравлическим. Можно применить даже домкрат, как механический так и гидравлический). Нужно будет сделать. Работы на пол дня зато экономия времени в дальнейшем.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах




  • Одобряю сказанное 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

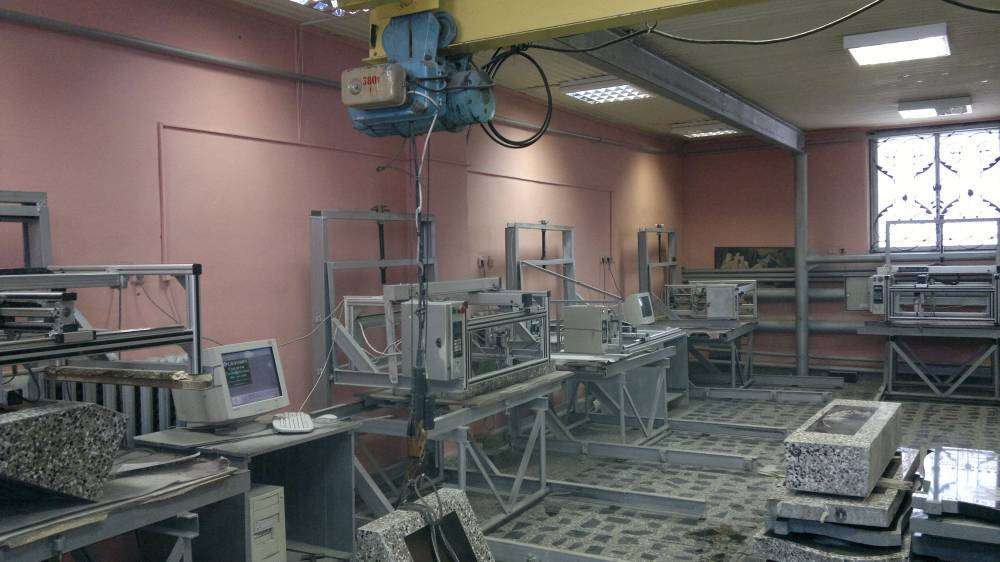

Идея хорошая при таком количестве станков, и такой высоте пололка.

В малениких мастерских такой вариант не прокатит. Нижнюю часть я бы заменил на опрокидывающаюсю телегутележку, сам грузю сам возю. Минимум затрат максимум удобства.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

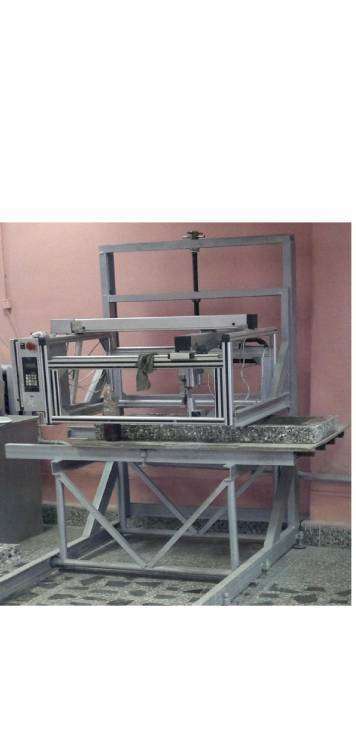

Мы по такой идее сделали 2 станины и работаем уже третий год. Все отлично! Два человека положили камень на тележку и все. Причем хоть 0,8 хоть 1,5м, дальше оператор справляется один, при условии что тележка и станок выставлены по уровню .

По вертикали станок поднимается винтом, по горизонтали движется тележка.
