Точим иглы сами, станками и руками.


Рекомендуемые сообщения

а что у тебя за диск ? Именно , что за слой на диске ,

Не не железо , это алмаз на меди он 1979г выпуска
Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...


                                         День добрый.

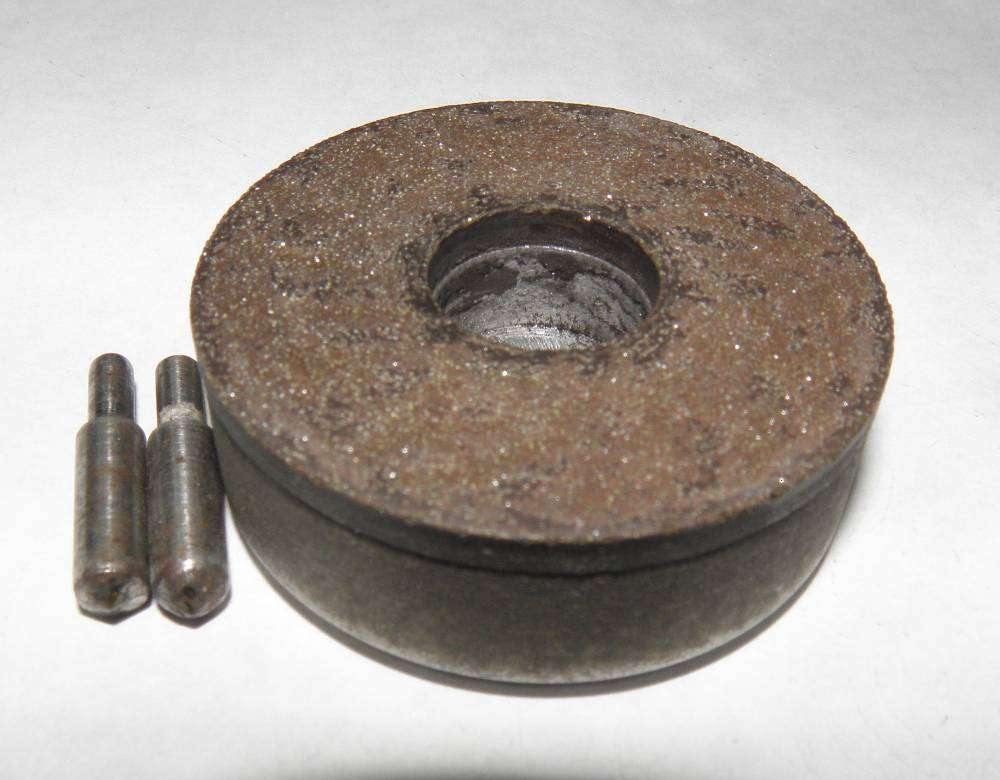

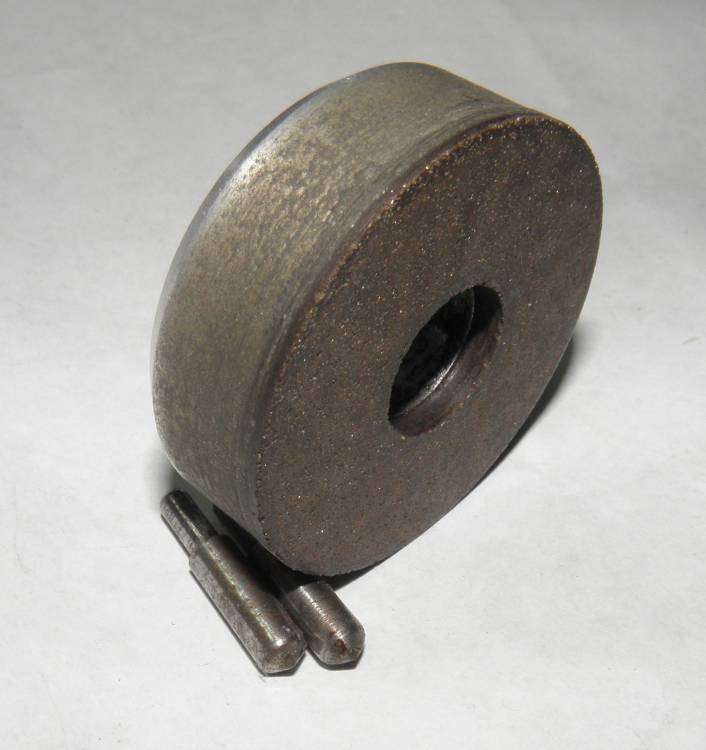

Ребята подскажите пожалуйста,годен ли этот диск для заточки алмазных игл.

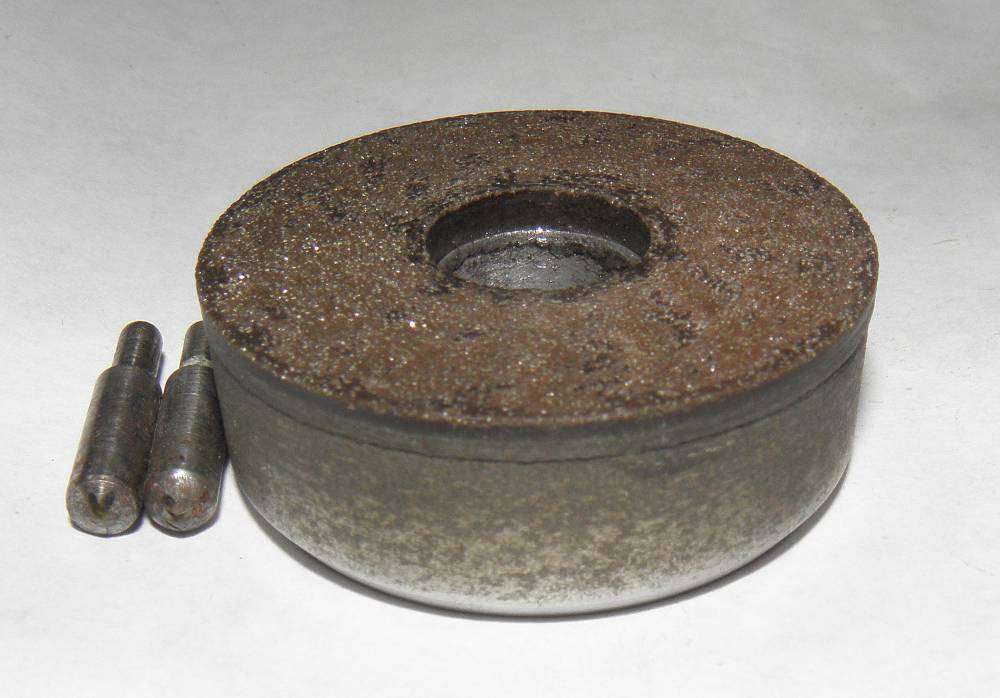

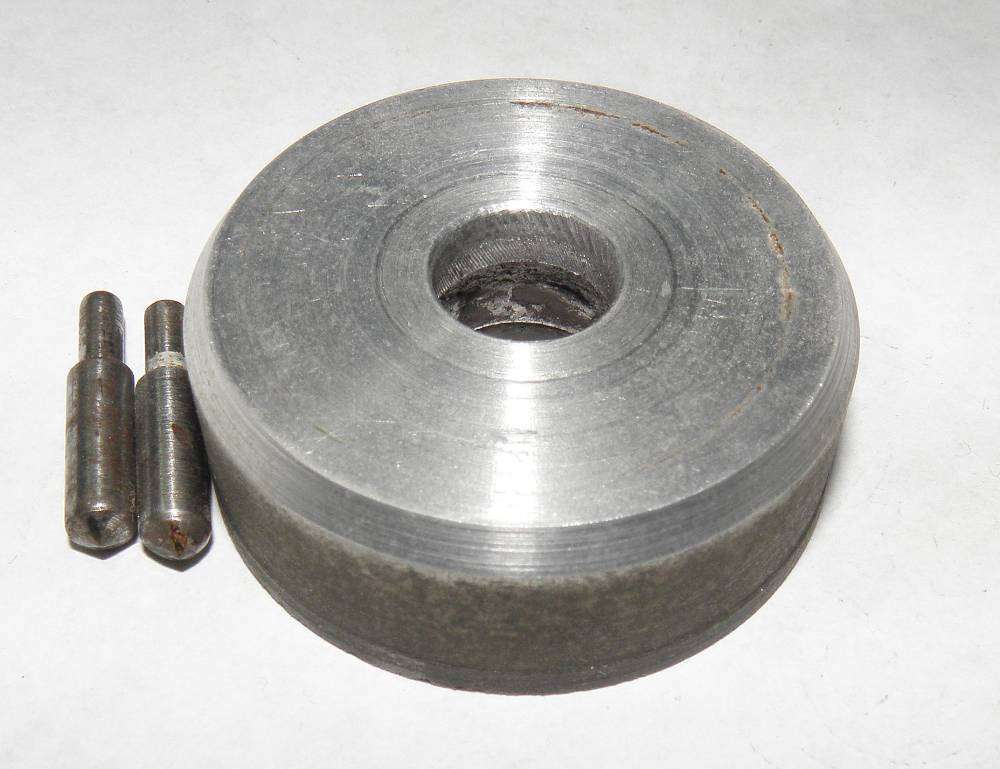

Вот сфоткал чуть ближе.

Ссылка на комментарий
Поделиться на другие сайты

Заточный станок сделал сам. Угол заточки устанавливаю такой, какой мне необходим. Количество граней - 7. Время заточки иглы - 5-7 минут.


Игла до заточки и после:


Станок:






  • Одобряю сказанное 8
Ссылка на комментарий
Поделиться на другие сайты

  • 8 месяцев спустя...
день добрый.

ребята подскажите пожалуйста,нашел в интернете

вот такой диск(прямой профиль,зернистость 125/100)

кто нибудь пользовался таким?стоит ли заказать?


Ссылка на комментарий
Поделиться на другие сайты

, я уверен , что он спрашивает для заточки иголок. А добавлю вопрос, какие обороты моторчика рекомендуется ?

Ссылка на комментарий
Поделиться на другие сайты

обороты желательно максимально возможные (прибл.4тис), но я также добавлю еще что еще более важно сбалансированный "моторчик" минимально возможными вибрациями

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

стоит добавить, на таком прямом профиле трудно будет подобрать и определить угол заточки, что не маловажно..! возьми с алмазным слоем с торца..

типа "круг алмазный шлифовальный полтава" набери в тырнете..

  • Одобряю сказанное 2
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

По заточным чашкам алмазным рекомендую:

   для заточки победита АС4 160/125

   для заточки игл АС6 100/80.



Наличие охлаждение водой будет не лишним но не обязательным, если чашки на органической связке В2-01.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

12А2-45 150х40х20х3х32 АС4 100/80 100% 108,00кар.

12А2-45 - это тип круга (чашка)

150х40х20х3х32 - геометрические размеры чашки (где 20 - это ширина алмазного слоя в мм.)

АС4 - прочность порошкового алмаза

100/80 - размер зерна

В2-01 - связка между алмазами и связующим материалом (органическая)

100% 108,00кар. - концентрация алмазов в инструменте

цена на рынке в среднем 20$

Ссылка на комментарий
Поделиться на другие сайты

  • 2 года спустя...

Электронный микроскоп никто не подскажет где купить в России, с алибаба не смог, слишком мудреный сайт

Ссылка на комментарий
Поделиться на другие сайты

Брал уже не помню где...лет 5 назад это было...



Увеличивает нормально...целую неделю игрался...



Потом перешел вновь к механическому...

Ссылка на комментарий
Поделиться на другие сайты

Руслан
Механический есть
Но я хочу непосредственно к кругу заточному его поставить приспособить
Может так лучше будет, уже смотреть в процессе работы на заточку

Ссылка на комментарий
Поделиться на другие сайты

У меня иной станок...потому мне проще всё таки стало мерить механикой в сравнении с оптикой электронной.Возможно у тебя будет по другому. Так что не знаю.
