Вертикальные полосы, станок mirtels

[Grei1]

Всем  Добрый день и и Стремительного Развития! Подскажите, кто более знаком со станком Миртелс. Станок начал гравировать изображения с вертикальными полосками! Своими пробными действиями, подготовка ретуши по разрешению 106пд, зазор иглы 03  -Проверка стабилизатора, Обработка направляющих (смазывание), -Замена иглы на новую, -проверка установки станка по уровню). В общем  полосы не пропали(!



[c0nfess0r]

В Wednesday, August 30, 2017 в 13:44, Grei1 сказал:

Всем  Добрый день и и Стремительного Развития! Подскажите, кто более знаком со станком Миртелс. Станок начал гравировать изображения с вертикальными полосками! Своими пробными действиями, подготовка ретуши по разрешению 106пд, зазор иглы 03  -Проверка стабилизатора, Обработка направляющих (смазывание), -Замена иглы на новую, -проверка установки станка по уровню). В общем  полосы не пропали(!



тут есть два варианта . или розшатаная каретка . или перебиты провода

[Maputo]

Добрый день. У меня была такая же проблема. Специалисты из техподдержки сказали, что проблема с каретками оси Х. Что китайцы подсунули им бракованные Hivin. Мы отправляли на ремонт станок. Каретки заменили, но брак не ушел окончательно. Я так полагаю, что в MIRTELS до сих пор не могут пофиксить этот косяк окончательно, потому как после ремонта эти полосы из вертикальных стали наклонными, а скорость движения упала на треть, что говорит о том что замена кареток не помогла и ребята исправляли косяк программным образом.
Моя первая версия была о том что проблема с ремнями, потому как шаг полос совпадал с шагом зубьев на ремнях. Подтяжка ремней не помогла.

Попробуйте смазать каретку оси Х.





Изменено 14 октября, 2017 пользователем Maputo
Дополноно

[Тёха]

6 минут назад, Maputo сказал:

Моя первая версия была о том что проблема с ремнями, потому как шаг полос совпадал с шагом зубьев на ремнях. Подтяжка ремней не помогла.



Замените ремни или шестерню на редуктороре.

[Maputo]

1 минуту назад, Тёха сказал:

Замените ремни или шестерню на редуктороре.

Станок пока на гарантии. Возможно во время ремонта ремень менялся, но это не помогло.

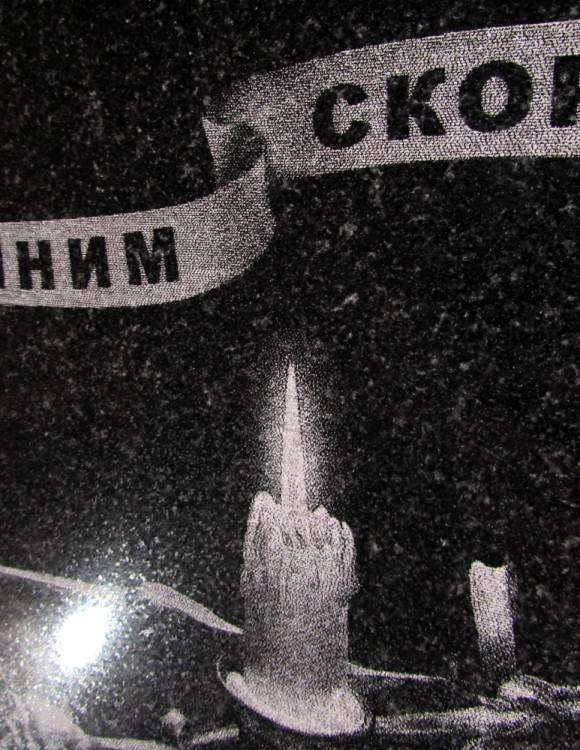

Было так:

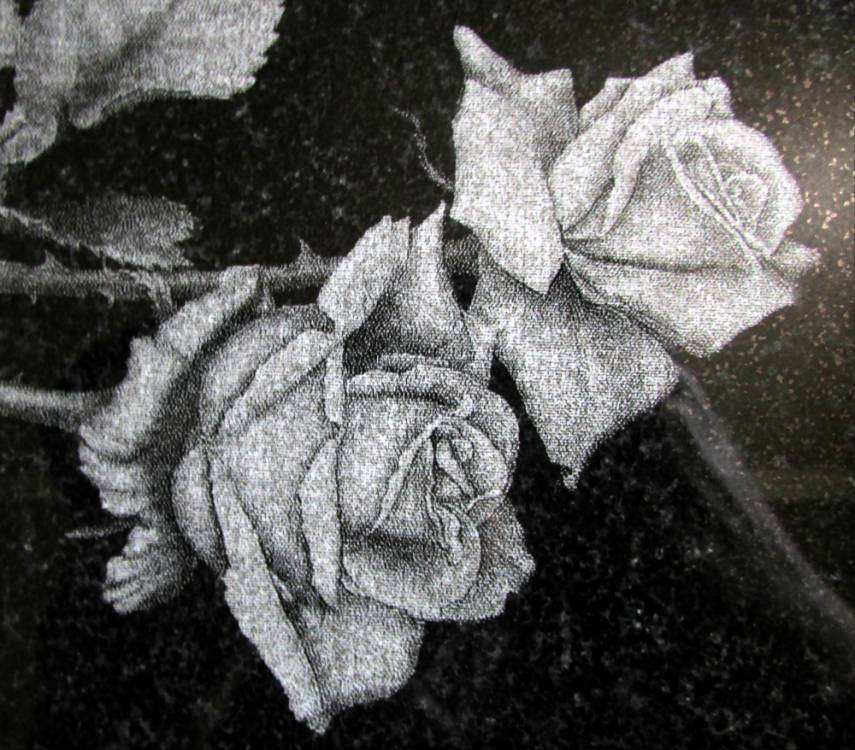

После ремонта стало так:



Как я уже сказал - специалисты из MIRTELS ничего лучше не придумали, как снизить скорость движения головки (примерно на треть). Полосы стали наклонными и при гравировке 2 прохода на строчку их не видно.



Еще была версия с резонансом головки. Я замечал, что она подпрыгивает иногда при ударе.





[c0nfess0r]

это лазер или игла ???

[МигельАнгело]

я бы начал с замены подшипника (который ездит по камню)...они очень быстро забиваются пылью (даже дорогие)...из своего опыта, посоветую японские....чуть дешевле немецких, но служат дольше. Менять их нужно достаточно часто....хотя бы раз в месяц.

[vadim564564]

В 14.09.2017 в 12:22, c0nfess0r сказал:

тут есть два варианта . или розшатаная каретка . или перебиты провода

второй более близок



[Мгер А]

@Maputo здравствуйте у меня тоже такая проблема,осьX это какое?

[Bitloman60]

@Мгер А Вертикальное

[Руслан]

15.03.2020 в 01:25, Мгер А сказал:

осьX это какое?

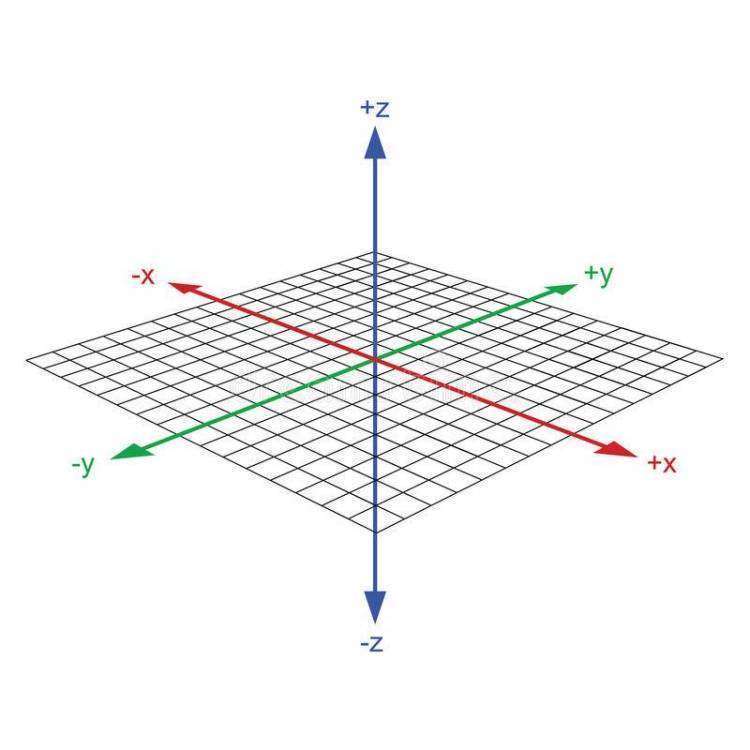

возможно так

[Connar]

Подниму тему.

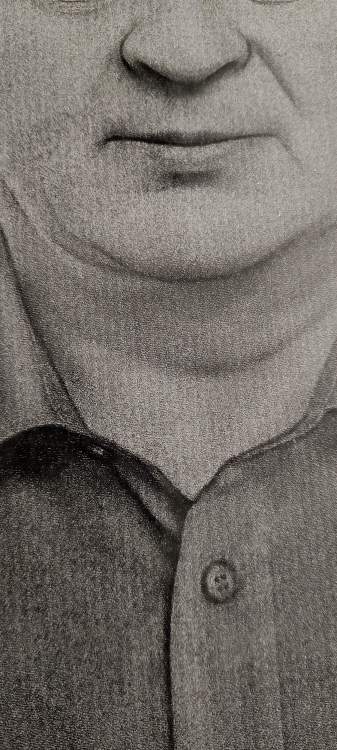

Ремень стерся от мотора X поменял. его и шестеренку на моторе. не помогло.  каретка на Х новая ориджнал хивин. катается ровно.

это точно с ремнем. шаг полосок 4,5мм или амплитуда 3,5мм где то.

ремень на Х не менял еще

[veer1994]

@Connar не подскажете точное название модели каретки? знаем, что 15 типоразмер, но они все равно разных видов бывают. А то тоже проблемы и с ремнем и каретка еще люфтит. Точно такие же рябые полосы вертикальные, + горизонтальные черные иногда

[Церетели]

У вас на напровлающей есть маркировка. по ней сможете подобрать каретку.

[Connar]

они все на 15 одинаковые. оригинал или нет. все вроде катаются нормально. вопрос в долговечности

В 15.09.2023 в 21:45, Connar сказал:

Подниму тему.

замена ремня маленького помогла. еще бы хорошо сразу шкив на моторе заменить.

[Церетели]

4 часа назад, Connar сказал:

они все на 15 одинаковые. оригинал или нет. все вроде катаются нормально. вопрос в долговечности

замена ремня маленького помогла. еще бы хорошо сразу шкив на моторе заменить.

А направление полос менялось в зависимости от направления гравировки или всегда сверху вниз на портрете были?

Просто приобрели роботикс новый. Пофиг в каком направлении набивать (сверху вниз или слева на право) полосы на портрете получаются вертикальные. Грешу на настройки. Зимой будем разбираться. Благо не единственный.

Изменено 31 октября, 2023 пользователем Церетели
