Пропуски в печати

Рекомендованные сообщения

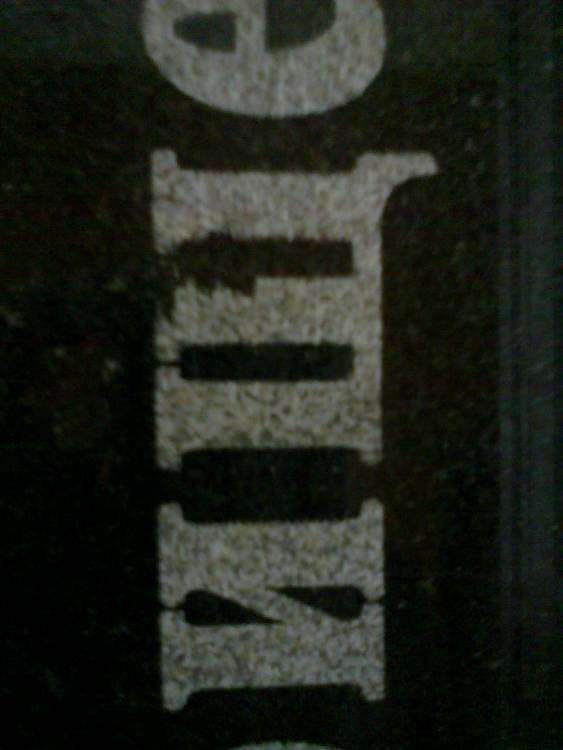

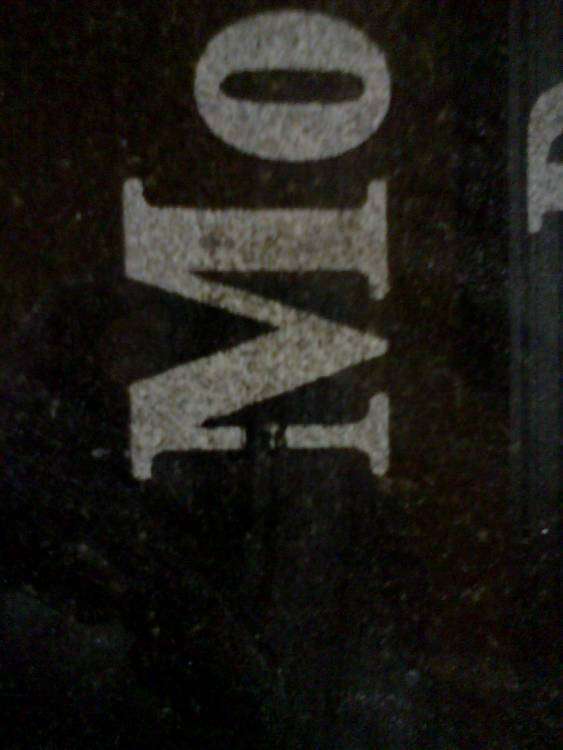

Из-за чего могут быть вот такие пропуски в печати?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

настроить муар и заточить иглу

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Или подклинивание подшипника линейных перемещений по оси Z.  Смазать направляющую  .



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую! Подскажите пжл.

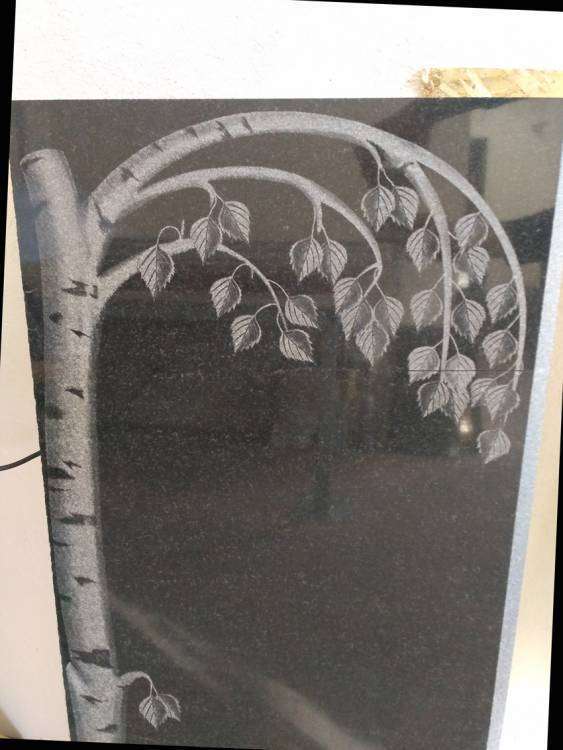

При гравировке берёзы...станок не закончив нижнюю часть кроны начал "бить" ствол, после вернулся обратно..но оставив пробел добил крону. Высота плиты 100 см.

Позже пробовал на "черновике" набить два листика...так же "бил" по частям и при возврате ко второму листику сделал отступ...



В чём причина? Раньше такого не наблюдалось!

брак 2.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom потому как ник нужно было выбирать не Агроном а Аператор))) Режим ячейки есть в станке? Если есть - то отключи его

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это он так время экономит. А полоска возможно от того что изображение близко к краю камня... может где немного соскочил и получился отступ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom

1 режим ячеек

2 станок хреново закреплен!!!

В 07.09.2017 в 14:52, Armen79 сказал:

Из-за чего могут быть вот такие пропуски в печати?



попробуйте второй проход сделать, если так же тогда смазка, замена проводов, затяжка винтов короче профилктика

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

lyapis Режим ячеек? У Зубра?

Сначала надо посмотреть прижим. Хватает ли прижима? Может камень низко от башки лежит и она (башка) только-только достаёт...

Человек уже решил эту проблему и ...... молчит))) Спросил и пошел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Извиняюсь за долгий ответ...отсутствовал интернет в офисе...



Касаемо берёзы...прав Михаил Каменотёсов...комель действительно проходит по краю плиты...возможно подшипник прокатился по фаске у основания и при возврате к кроне получился отступ...На будущее учту!

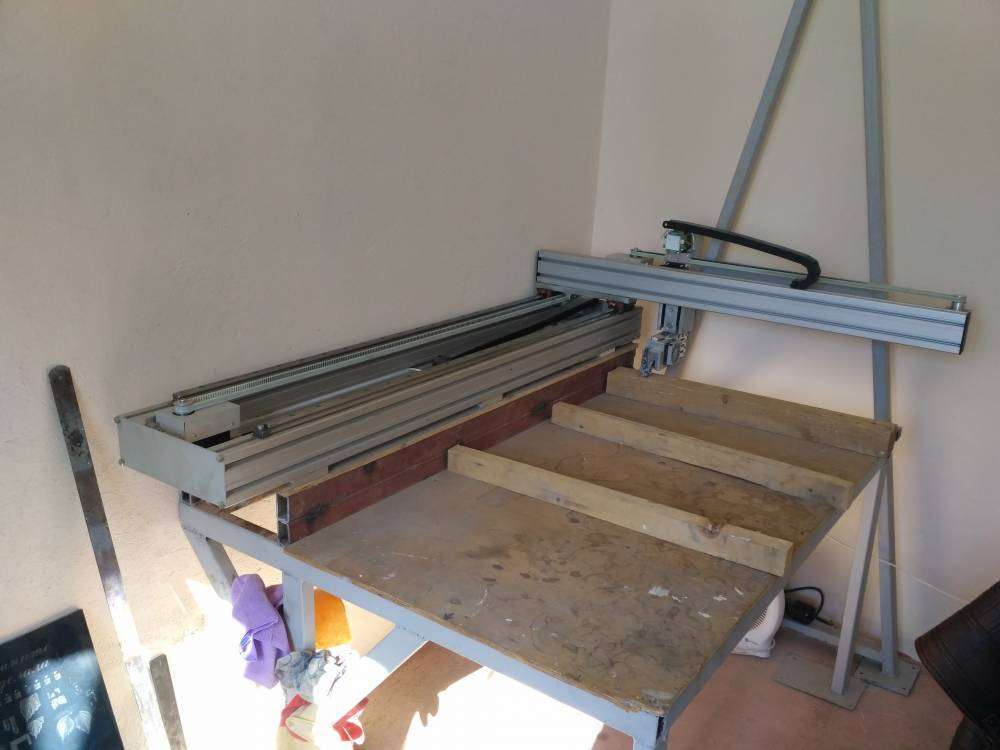

Станок стационарный..закреплен на столе...стол к полу. А вот плиту ставлю на бруски...возможно они "играют"...хотя при установке проверяю!



Как объяснить "пробел" на черновике (листик)....взял и проскочил ((



Подскажите...установка станка "в уровень" критично? Есть перепад...





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom

по уровню не критично.сантим-два пофиг.тоже похожая конструкция.играть под памятником не должно сильно.плиты 2 см канешно фиксирую намертво.

изображение проверь.может в нем косяк.в листике.тоже было но не помню в чем был косяк

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom Не критично. Он же перепады понимает. Если угол большой, то да... А с листиком... Зёма прав, посмотри сначала файл. Первый раз вижу такое, если не файл или соскок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Михаил Каменотесов сказал:

Agronom Не критично. Он же перепады понимает. Если угол большой, то да... А с листиком... Зёма прав, посмотри сначала файл. Первый раз вижу такое, если не файл или соскок.



Спасибо за ответ! В исходнике всё нормально....может "глюк" компа... Будет время попробую "листик" порисовать )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
23 часа назад, Agronom сказал:



Спасибо за ответ! В исходнике всё нормально....может "глюк" компа... Будет время попробую "листик" порисовать )))

Приветствую, нечто  похожее было, когда только купили зубр.

Проблему решили заменой платы управления в станке, удаленно с тех. поддержкой пытались все варианты отработать, но ни чего положительного.

Прошло 3 года напряженной работы на станке все пока  ок.;).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

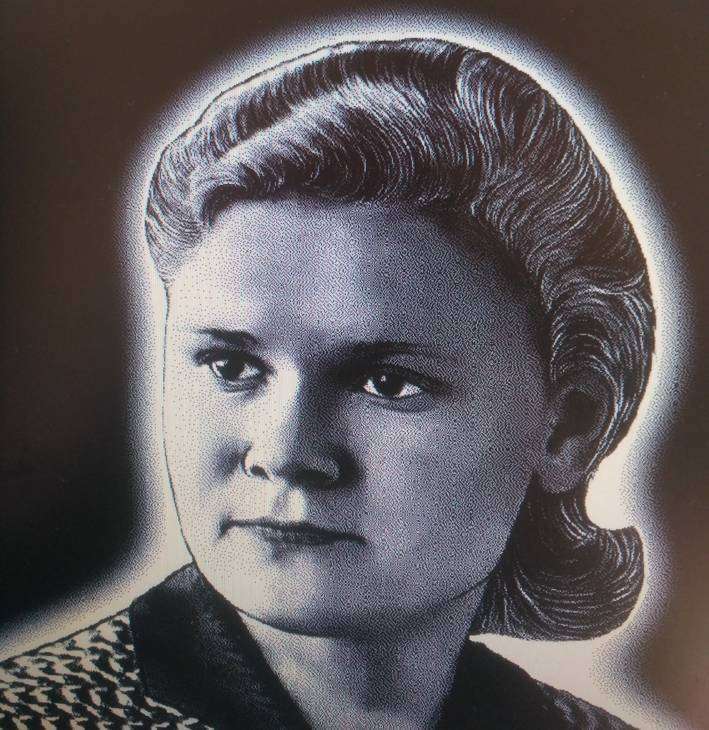

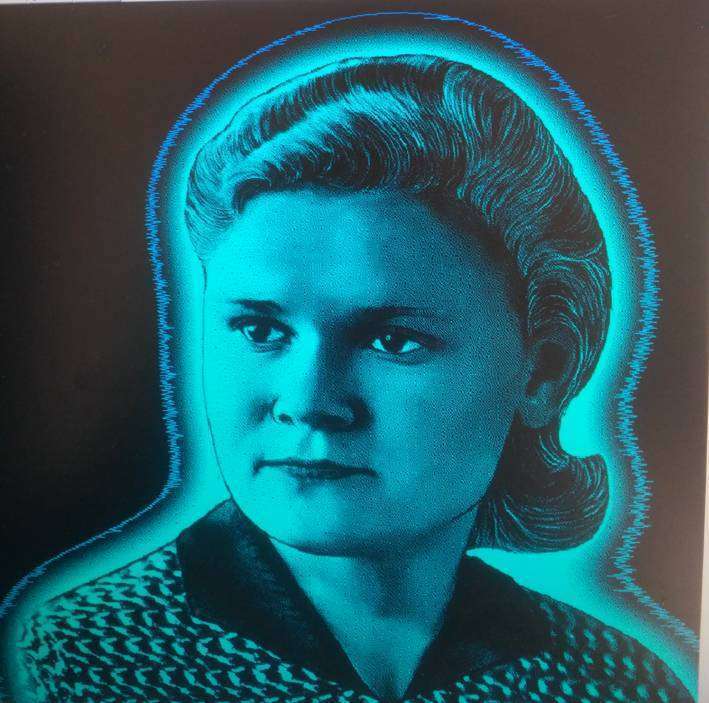

Проблема не решена..буду связываться с тех.поддержкой. Вот очередной пропуск...на исходнике всё в порядке...





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ответ тех.поддержки "Софтэлектроикс":

1) перелом (обрыв) провода координаты Х
2) или замыкание проводов ударной катушки внутри головки.

1) провод координаты Х идет сверху по короткой поперечной координате Х в черном гибком кабель-канале (черная гусеница)
для диагностики можно вынуть провод, перевернуть, вставить обратно другим концом, проверить в работе
(место перелома(обрыва) встанет на спокойный участок и если проблема эта - проблемы пропадут или станут значительно реже)

2) в печатную головку попадает пыль от камня, от продолжительной работы и вибрации изоляция на проводках
может перетираться и проводки замыкаются друг на друга или на корпус головки
откройте головку - снимите боковую крышку где вентилятор, открутите винтики, отогните крышку в сторону,
суньте внутрь пальцы другой руки, возьмите провод от вентилятора, потяните в сторону, провод отсоединится от разъема,
отложите крышку в сторону
если внутри много пыли - надо продуть
посмотрите внимательно на два проводка которые идут на маленький 2-контактный разъем
это провода ударной катушки
осмотрите на наличие протертостей изоляции, особенно те места где провода касаются корпуса головки
(в частности внутренний выступающий угол корпуса)
или других проводов

Буду лечить!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кого года у тебя станок?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Станок 2013 года... Зубры сколько не живут?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom живут.

Смените кабель по оси Х. Вам же написали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, Тёха сказал:

Agronom живут.

Смените кабель по оси Х. Вам же написали.

Так и я написал... "Буду лечить" )  Станок "приперт"  в углу.. доступ ограничен...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Agronom ушла проблема?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но лучше проблему пробуй сам решить. Так перед сезоном быстрее будет)

Мне зубры, по гарантии "ударную головку" около двух недель ремонтируют))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 31.03.2018 в 10:56, Тёха сказал:

Agronom ушла проблема?



Ищу )) нет там "потёртостей" на кабельках...которые порвать при осмотре можно легко )) А поменять по кабель оси Х местами не так просто...вот пытаюсь..Отпишусь позже!



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет.

Может у кого было такое.

В тех поддержку уже позвонил.

Но может кто решал уже такое.

Как можно исправить? Может повторно прогнать?

Станок новый. До этого пробил 5 портретов 30х40, все ок.

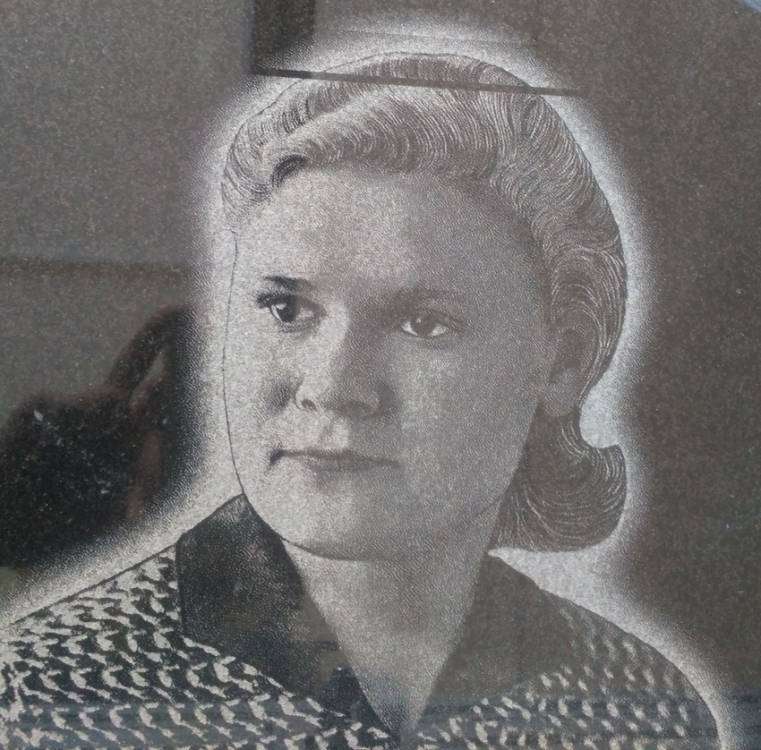

Теперь первый 50х100 и вот такое.

Изменено пользователем slawa
добавление

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
27 минут назад, slawa сказал:

Всем привет.

Может у кого было такое.

В тех поддержку уже позвонил.

Но может кто решал уже такое.

Как можно исправить? Может повторно прогнать?

Станок новый. До этого пробил 5 портретов 30х40, все ок.

Теперь первый 50х100 и вот такое.

А чего за проблема то?
