Помогите создать вектор в artcam.

[dawa_p]

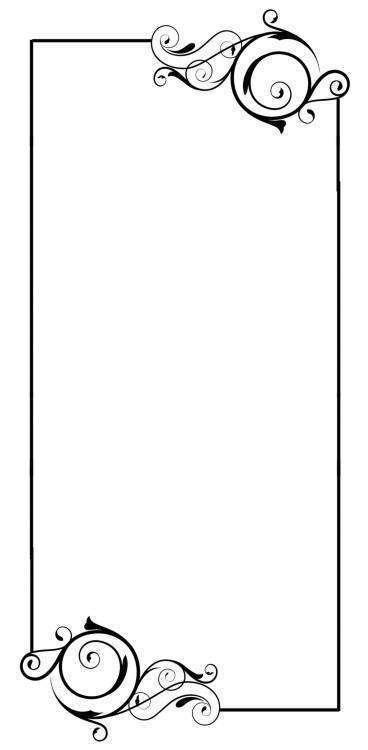

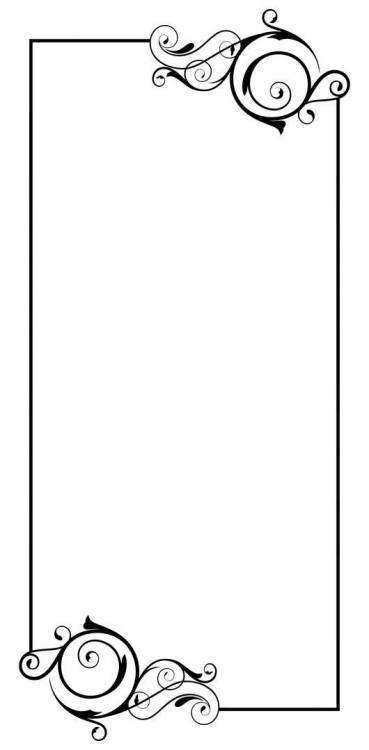

Помогите создать вектор из растра в АrtCam . Я в этом вопросе совсем чайник. Могу только надписи вырезать.

Если просто нажимаю на кнопку "вектор из растра"  получается не очень хорошо, углами.

[Jedka]

В арткаме можно... но не совсем удобно - кривой безье. Просто обводите по границе. в узловых точках двигаете стрелки, задавая нужный уклон визуально.



Все тоже самое можно сделать в кореле (кривая безье) , потом экспортировать/импортировать через  DXF  фаил.

[Яшa]

только корел или ему подобные проги.

но и там большую часть работы вручную придется делать.

[Chestre]

в аспире вектрике все делается в 3 нажатия кнопкой с петухом

[Калуга]

28.05.2018 в 15:53, dawa_p сказал:

Помогите создать вектор из растра в АrtCam . Я в этом вопросе совсем чайник. Могу только надписи вырезать.

Если просто нажимаю на кнопку "вектор из растра"  получается не очень хорошо, углами.





В кореле делаешь "быструю трассировку". Получаешь полноценный вектор и перетаскиваешь его в Арткам.

[vowaka]



Бесплатный онлайн-конвертер в вектор, вот такой запрос в любом поисковике и без установок корела перевод в вектор  из растра.

Не приветствуется  тут ссылки на сторонние ресурсы. Но таких полно.



Изменено 18 января, 2022 пользователем vowaka

[Денис Давыдов]

28.05.2018 в 15:53, dawa_p сказал:

Помогите создать вектор из растра в АrtCam . Я в этом вопросе совсем чайник. Могу только надписи вырезать.

Если просто нажимаю на кнопку "вектор из растра"  получается не очень хорошо, углами.

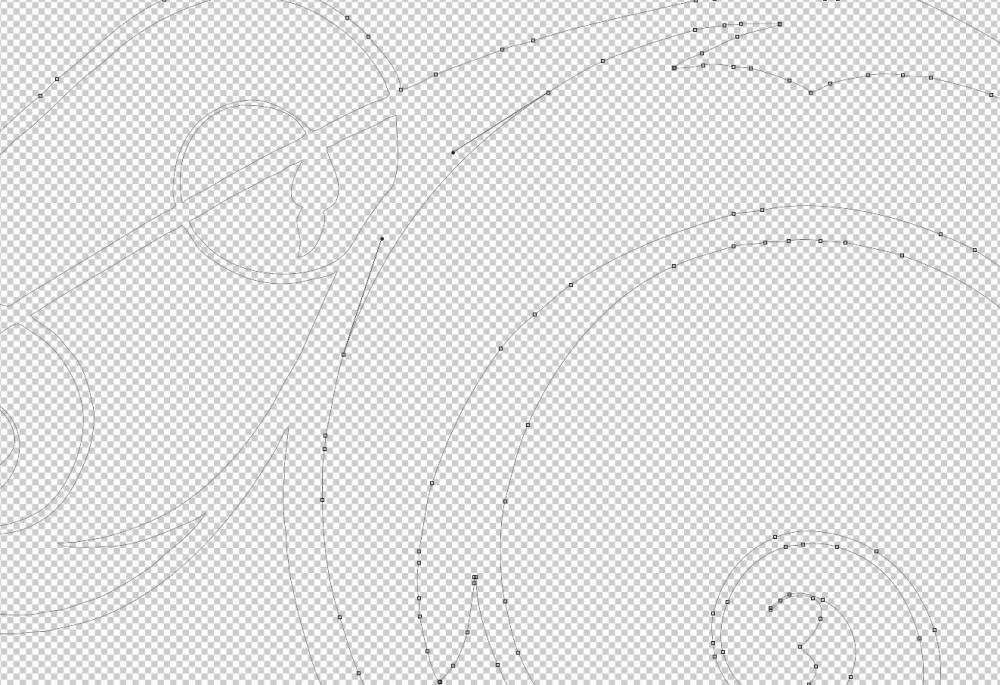

Ну для начала можно поискать в хорошем разрешении. А потом уже трассировать и подогнать новую рамку.

https://disk.yandex.ru/i/-MRzc97vtdhVUg

Трассировать можно и в самом фотошопе:



Изменено 19 января, 2022 пользователем Денис Давыдов

[Калуга]

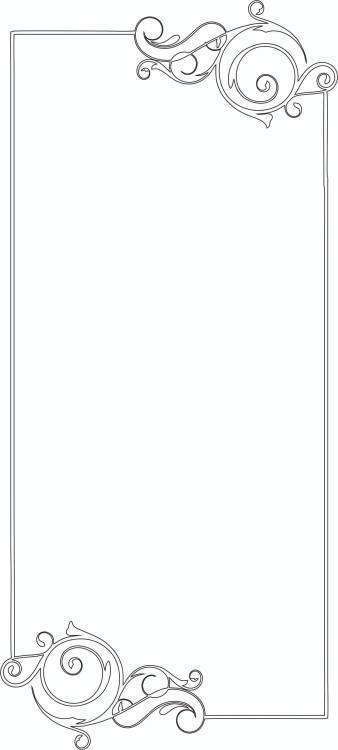

Да и так качество вполне нормальное:

[Смешарик]

2 часа назад, Денис Давыдов сказал:

Трассировать можно и в самом фотошопе:

ну ка ну ка поподробнеевпервые слышу....( я вообще всё впервые слышу)

подучите, коль зашел разговор, подскажите как и чем и потом куда и как?

[Денис Давыдов]

21 минуту назад, Смешарик сказал:

ну ка ну ка поподробнеевпервые слышу....( я вообще всё впервые слышу)

подучите, коль зашел разговор, подскажите как и чем и потом куда и как?

После различных манипуляций отделяем изображение от фона.

Ctrl+клик на иконке слоя с изображением создаём выделение контура.

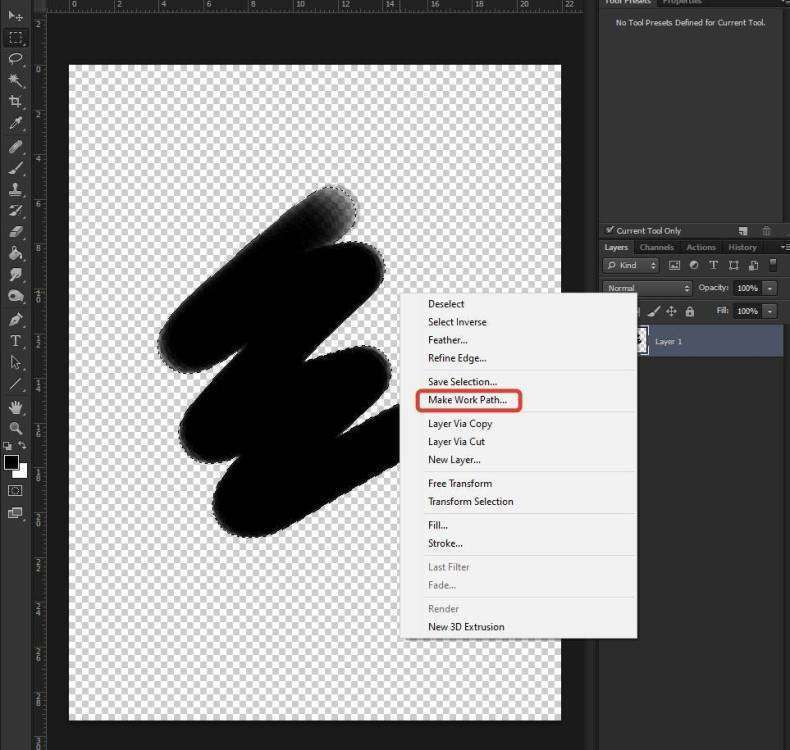

В режиме "выделение" ПКМ - Make Work Path создаём векторный контур.

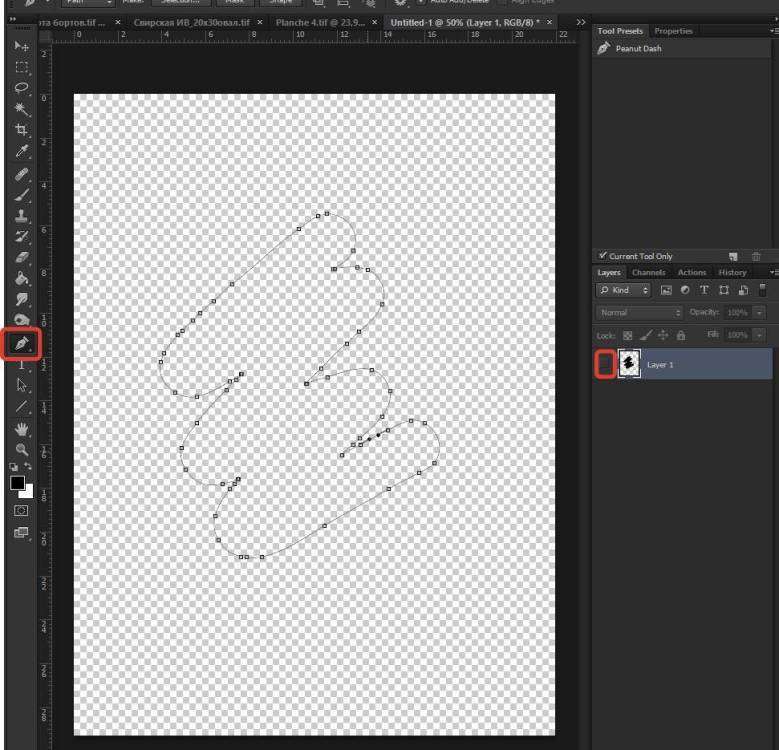

С инструментом PenTool Ctrl+клик по контуру редактируем узловые точки.

Сохраняем документ в EPS

Всё





Изменено 19 января, 2022 пользователем Денис Давыдов

[Калуга]

23 минуты назад, Смешарик сказал:

ну ка ну ка поподробнеевпервые слышу....( я вообще всё впервые слышу)

подучите, коль зашел разговор, подскажите как и чем и потом куда и как?

Всё гораздо проще, если Вы "шарите " в кореле. В кореле открываете файл, делаете "быструю трассировку" в результате чего получаете вектор, который перетаскиваете в Арткам. Всё.

[Денис Давыдов]

Только что, Калуга сказал:

Всё гораздо проще, если Вы "шарите " в кореле. В кореле открываете файл, делаете "быструю трассировку" в результате чего получаете вектор, который перетаскиваете в Арткам. Всё.

Два вопроса: "если шарите" и есть ли Корел? Если человек работает в Кореле-Иллюстраторе и иже с ними, то и вопросов не возникнет с трассировкой. А речь идёт об изначально растровом изображении и, как вероятный вариант, о растровой программе. С большой вероятностью это будет Фотошоп. А многие ли юзеры Фотошопа знают о том, что я написал?

[Калуга]

Самая короткая дорога та, которую знаешь. Если нет Корела и ты в нём не "шаришь", то тогда просто можно пройти мимо. А для быстрой трассировки фиолетово какое изображение.

Изменено 19 января, 2022 пользователем Калуга

[Денис Давыдов]

2 минуты назад, Калуга сказал:

Самая короткая дорога та, которую знаешь. Если нет Корела и ты в нём не "шаришь", то тогда просто можно пройти мимо. А для быстрой трассировки фиолетово какое изображение.

Ничего не понял, но очень наверное полезно и поучительно

[Chestre]

Автор, ты что хочешь сделать ? вырезать на плоттере? выфрезеровать рельеф? выжечь лазером контур ? ударником пробить по вектору? что именно нужно ?

https://transfiles.ru/pghpv

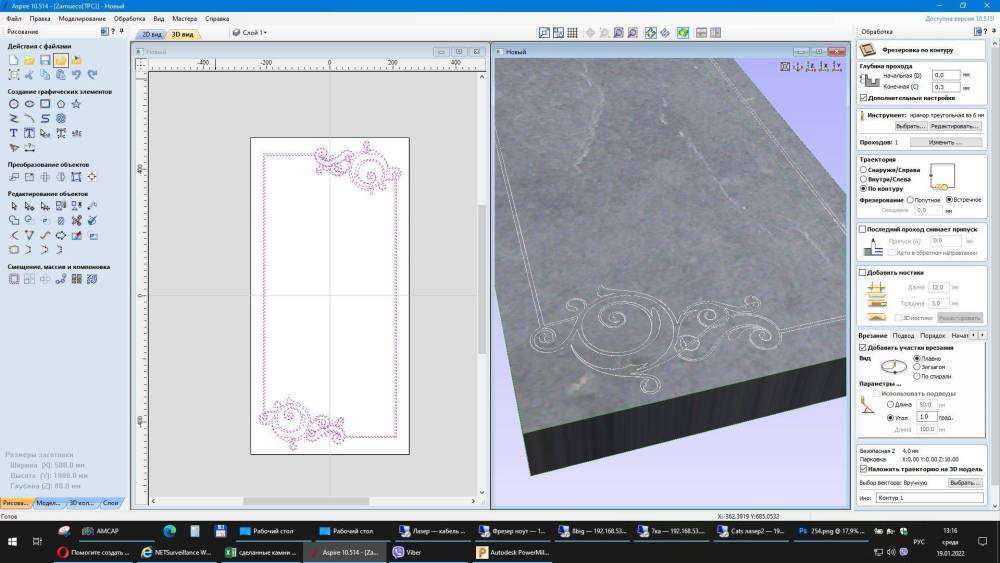

на вот сделал тебе в размере 100-50 см

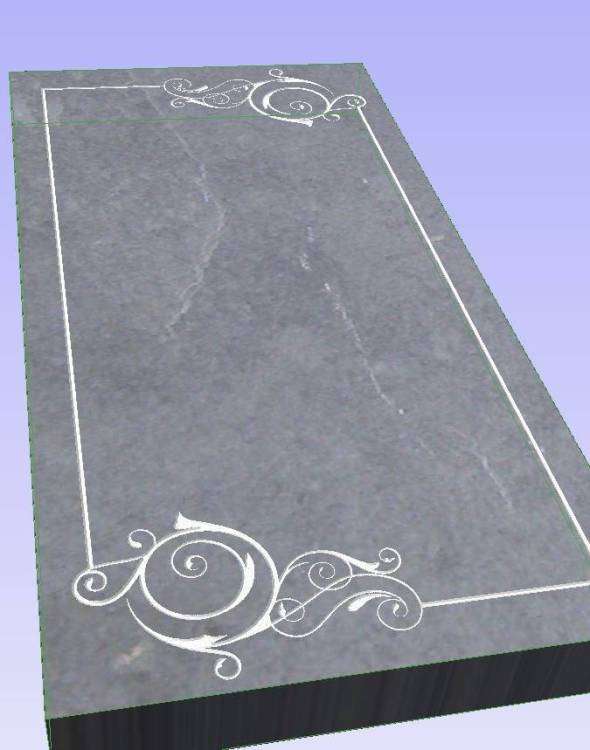

выглядеть это будет так при обработке внутри вектора. если жечь - резать будешь то жги по вектору и получится контур без серёдки как на 2м скриншоте

Скрытый текст



Изменено 19 января, 2022 пользователем Chestre

[Смешарик]

1 час назад, Калуга сказал:

если Вы "шарите " в кореле

корела нет))) да и не шарю теперь)))



58 минут назад, Денис Давыдов сказал:

А многие ли юзеры Фотошопа знают о том, что я написал?

даже не знаю что и ответить.....

1 час назад, Денис Давыдов сказал:

Всё

ща пробовать побегу)))) спасибо))))

[артур12]

Всем доброго дня. Ребята помогите. Нужна помощь в арткаме. Можно открыть 2 модели stl. и работать с ними одновременно. К примеру есть модель крест с плащем, но под крест нужно посадить скажем ангелочка.А ангелочек это другая модель.Как бы из 2 моделей нужно сделать 3-ю.

[Storn]

По Арткаму есть замечательный форум - форум клана ЧПУшников (там есть люди, которые за вас всё сделают), ну и масса примеров на ютубе

[Калуга]

27.02.2022 в 10:16, артур12 сказал:

Всем доброго дня. Ребята помогите. Нужна помощь в арткаме. Можно открыть 2 модели stl. и работать с ними одновременно. К примеру есть модель крест с плащем, но под крест нужно посадить скажем ангелочка.А ангелочек это другая модель.Как бы из 2 моделей нужно сделать 3-ю.

В Арткаме можно открыть сначала одну модель, вставить её куда надо (если надо, можно что-то удалить), и только после этого открыть вторую и поиграться с ней (по ширине-длине-толщине-высоте) и тоже вставить её. Получится "комбинашка" (сборка)..

Изменено 28 февраля, 2022 пользователем Калуга
