Установка панно-графа

Рекомендованные сообщения

Лежит плита 100см*50см*8см как корректно установить на неё паннограф (800).Ножки максимально выкручены, все шатается =(. Ударный механизм перевешивает и вся конструкцию ведет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я обычно одну часть станка ложу непосредственно на камень, а вторую на ножки, если высота ножек не позволяет, то под ножки подкладываю плитки из дсп...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я всегда,( не важно на камне лежит станок или стоит на ножках) креплю его в двух углах струбцинами, большими, к столу.

Станок 1200, но камни от130 уже укладываются не как обычно.. а на 140-150 ножки точно не нужны вообще, мягкая не толстая прокладка между камнем и станиной, и струбцины побольше.

Завтра если не забуду- выложу фото.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо! Верх положили на плиту...них на ножки, норм награвировали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте, а у меня из-за требуемого наклона бывает станок сползает по кмню, что делать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

у меня тоже сползал и даже спрыгивал на пару сантиметров. Купила струбцины и креплю к памятнику Здорово! Памятники лежат на меньших по размеру тумбочках с установленным наклоном. Удачи ))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ланд сама с собой пообщалась8))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Здравствуйте, а у меня из-за требуемого наклона бывает станок сползает по кмню, что делать?

Зачем изобретать велосипед? Ведь и на обучении об этом говорят, и в видеоинструкции есть как крепить станок к камню. Большинство проблем возникает из за невнимательности и нежелания потратить время на изучение инструкций.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что за видеоинструкция такая?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Зачем изобретать велосипед? Ведь и на обучении об этом говорят, и в видеоинструкции есть как крепить станок к камню. Большинство проблем возникает из за невнимательности и нежелания потратить время на изучение инструкций.

Именно велосипед! :good:)

http://graverstone.ru/forum/index.php?show...ost&p=56913

Смотрите подъемный механизм.

Конструкцию для 1200 доделаю и покажу после сезона, там по-другому будет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А что за видеоинструкция такая?

видеоинструкция по ретуши в фотошопе и по работе со станком. Если у вас нет, они по запросу отсылают их

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
видеоинструкция по ретуши в фотошопе и по работе со станком. Если у вас нет, они по запросу отсылают их

а подскажи куда запрос делать,а то они мне еще иглу для лидера стаго года не выслали

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а подскажи куда запрос делать,а то они мне еще иглу для лидера стаго года не выслали

на сайте производителя есть координаты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Установка Панно-графа методом "Намертво".

Тележка с заготовкой подъезжает под закрепленный на полу станок. Потом камень приподнимается "специальным палочно-деревянным" рычагом и под него подкладывается нужной толщины дровеняка.

Кулачковый подъемничек на 5-6 см. в планах :/

З.Ы. Фото подъемно-лебедочного механизма для установки и снятия с тележки будут размещены отдельно.

  • Одобряю сказанное 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Идеальное решение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На мраморном памятнике вмурована овальная гранитная плита с фаской(размеры разные) для портрета. Данная плита выступает на 5-10 мм от самого памятника.

Проблема заключается в том, что каретка заходит за выступ (который 5-10мм от основной плоскости) и сбивается, после чего одну полосу не пробивает (пока стоп нажму, поправлю каретку).

Обычно я пробовал подкладывать картонку или газету вровень с этой плитой для портрета, но все ровно один раз но сбивается.

Подскажите пожалуйста чем вы пользуетесь, чтобы портрет был на всю плиту и каретка не соскакивала с неё?????????

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на все плиту будет тогда когда либо

1 ты рядом с ней поставишь чтото на уровне чтоб ролик не соскакивал, либо самое  легкое решение, чтоб был отступ от края 1.6 см с каждой стороны

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет! 2 месяца взял Люкс 2 , вроде нормально. В самой механике для удобства много переделал, начиная от болтика на котором подшипник у иглы, кончая рамой. Т.К. работаю один - все перемещения камня у меня в электро-механическом задействии, Если интересно -фотки можно зделать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно интересно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Завтра по свету фоткну и попробую вставить на обсуждение

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет! 2 месяца взял Люкс 2 , вроде нормально. В самой механике для удобства много переделал, начиная от болтика на котором подшипник у иглы, кончая рамой. Т.К. работаю один - все перемещения камня у меня в электро-механическом задействии, Если интересно -фотки можно зделать

конечно интересно  будем ждать фоток

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

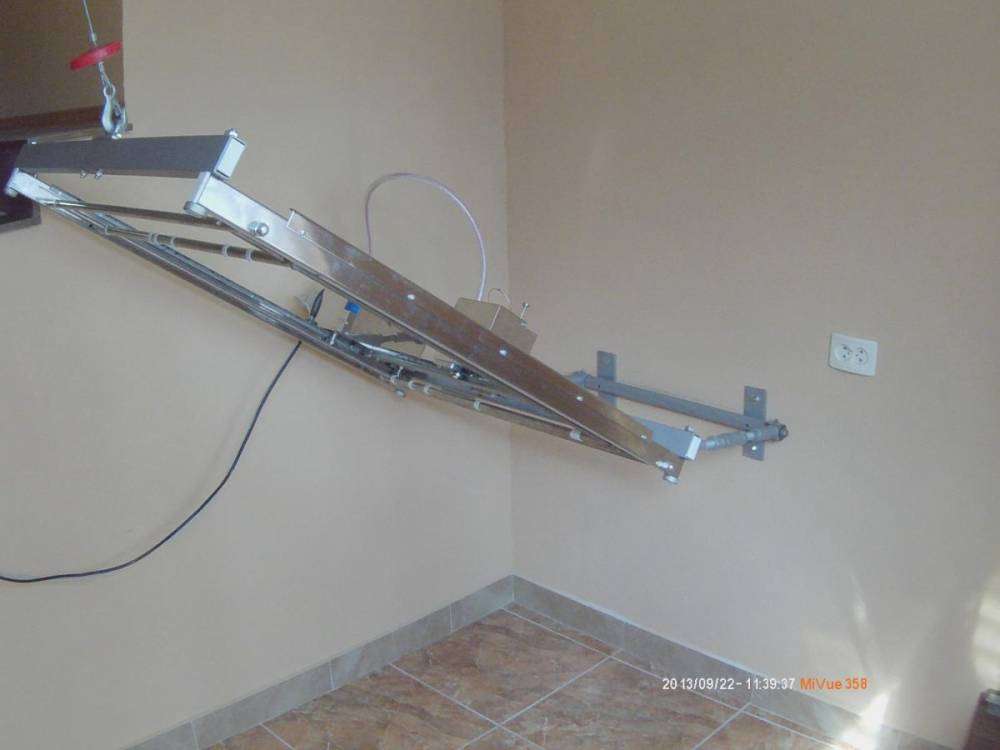

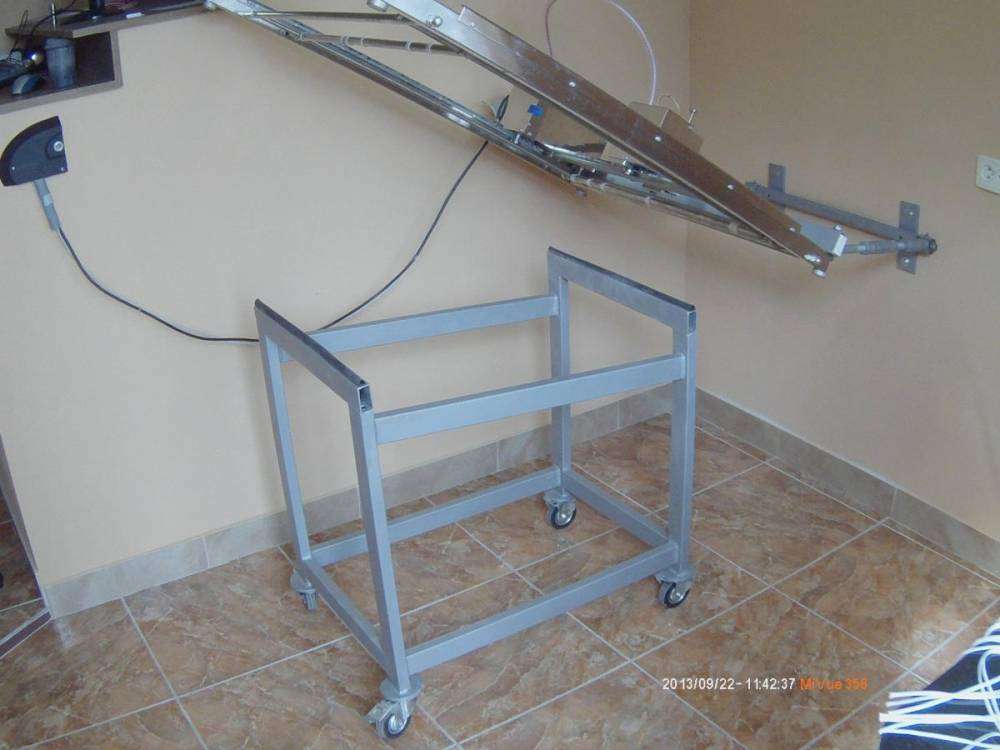

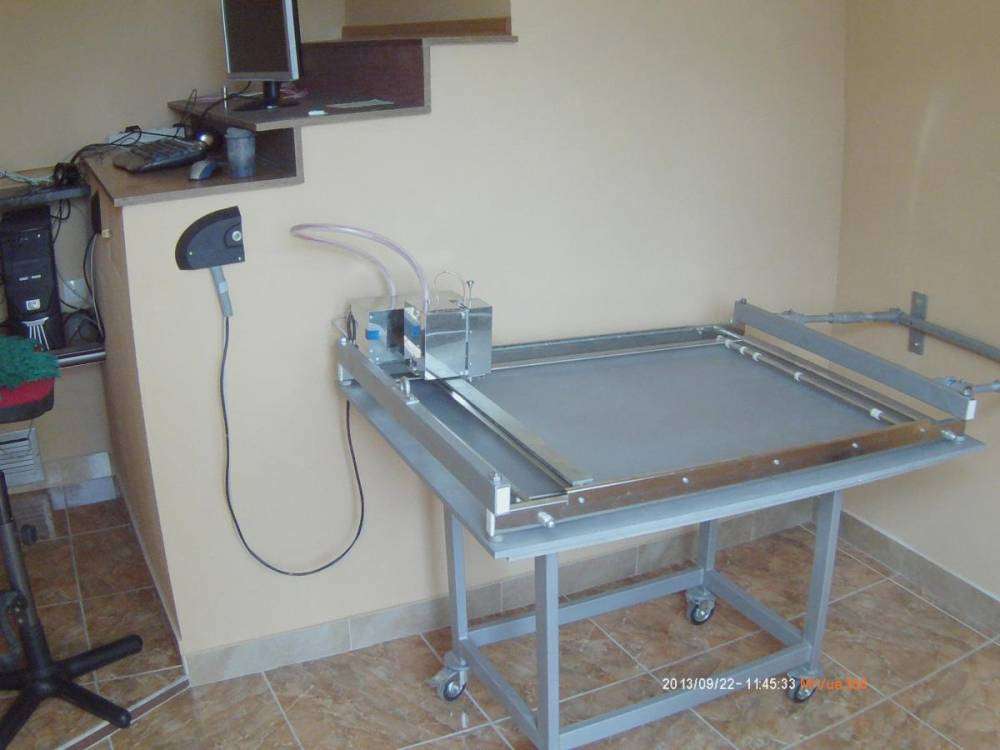

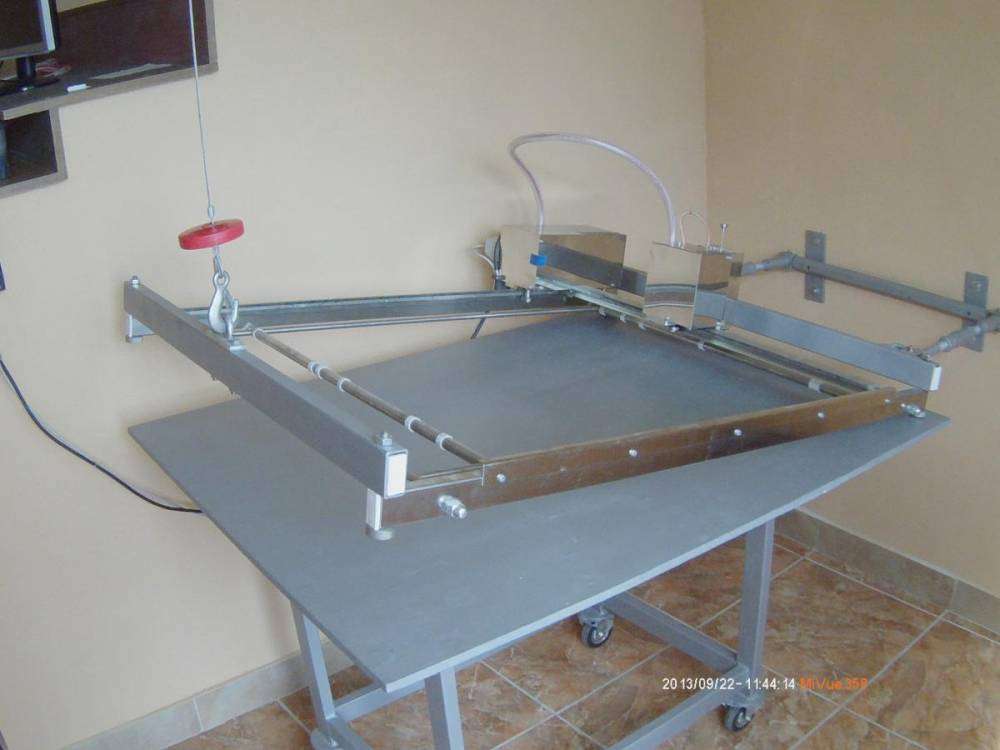

Вот такая конструкция,одно колено имеет упор для подъема, а вниз свободно. Загоняю стол уже с наклоном и памятником, либо на него ложу фанеру для работы по плитке. Удобства настраивал под себя, работаю один. Подъем станка с использованием эл. подъемника.


Еше одна в догонку

post-9869-0-85246500-1384019123_thumb.jp

post-9869-0-58809900-1384019152_thumb.jp

post-9869-0-97578800-1384019174_thumb.jp

post-9869-0-09322500-1384019928_thumb.jp

  • Одобряю сказанное 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я у себя станок и стелу закрепляю струбцинами, а как у тебя с вибрацией, и колеса как крепишь?

И наклон получается не большой, хватает? У меня просто больше, как мне объяснили наклон стола должен быть практически на пределе самопроизвольного скатывания каретки по оси У.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рычаги от стены к станку не имеют вообще люфта, хотя струбцыну иногда креплю.Тележка с тормозом - фиксатором.

Ещё поменял болт, на котором крепится подшипник у иглы, там подшипник сидит на резьбе, я его (болт) переточил, зделал посадочное место под подшипник. Теперь зазор игла - камень жестко в одном размере

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Буду у себя ревизию Люкса делать, как раз подшипник менять надо, подклинивать в конце сезона стал, обращу внимание, чего там на резьбе. Один раз уже менял не придал значения.

По тележке видно, что на колесах стопора есть и, что хватает их, и люфта нет?

Почему столько вопросов задаю? Просто я такую практически конструкцию в прошлом году хотел делать и не решился, посчитал, что тележка эта люфтить сильно будет, сделал просто стол с наклоном и сразу фанеру 16 мм на него прикрутил, теперь и стелы и плиту на него ложу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
