Fbk2018

Вопрос по плате станка

Рекомендованные сообщения

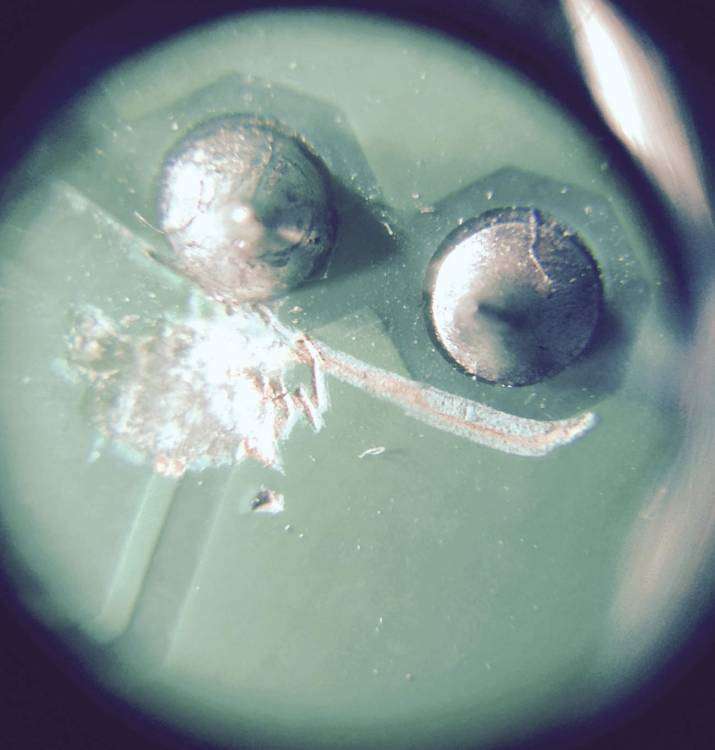

Добрый день! Столкнулся с такой проблемой. Отправляли блок управления в Беседы для ремонта и диагностики. Была версия 8в по возвращению engrave станок не увидел, начали звонить и оказалось что у меня теперь версия 8е ( но это ладно разобрались). Станок начал плохо пробивать полутона, сегодня снял плату для осмотра и прочистки и выявилась такая вещь. На плате, на драйвере L 297 по оси Z на 19 лапке механически перебита дорожка ( визуально видно что специально). Может кто в курсе, это такая особенность версии 8е или диверсия? )))


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Жаль что раньше мне не попалась на глаза эта тема. Это просто под другой шаг винта. В Вашем случае  просто  поставить перемычку(спаять) я так понял у вас по зет  шаг 0.3.
