Литвин

Алмазная спеченная фреза для текста

Рекомендованные сообщения

Хочу показать продолжение развития текстовой фрезы. Алмазный стержень диаметр - 3,5 мм, высота слоя 9 мм . Алмаз Е6 , концентрация повышена в 1,6 раза. После пайки торец - прямоугольный . Предание овала или конуса оказалось  трудоемко, материал сопротивляется износу достойно. Спасибо Владимиру из Орши, за предоставленную возможность испытать фрезы. 3-д модель строилась по контуру буквы с V- образным  и  шарообразным сечением. Мне понравилось шарообразное, ибо привез на тест - шар. Стратегия обработки - смещение от края к центру, шаг - 0,2мм  скорость на момент моего присутствия 1300 мм/мин, сейчас больше, но не спрашивал.

Меня интересует возможность дальнейшего испытания у того, кого это интересует, кто профессионально фрезерует тексты.

Возможные варианты - использование данной фрезы как окончательной с шарообразным профилем. По стеклу знаю, что это смотрится гармонично и красиво,  мне кажется , что в шар будет лучше ложится золото.

Второй вариант - конус на торце и V- образный профиль буквы.

Третий вариант- предварительная фреза перед поликристаллической.

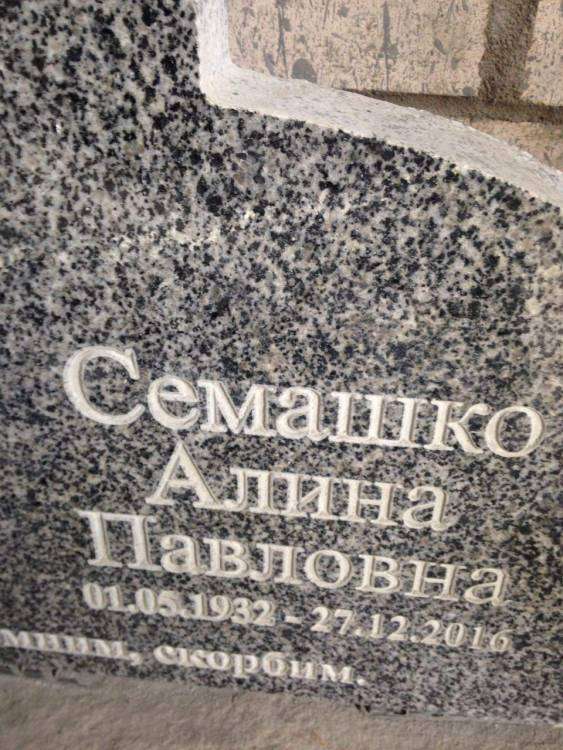

Фото такого варианта прислал Владимир. Единственное, у него не получилось чисто выбрать  поликристаллом профиль полученный после спеченки. Вопрос требует проработки, не судите строго, он только начинает и его станок не отслеживает поверхность .

Ну и мысль на закуску, понимаю, что вызову насмешки мэтров, но на моем  фото д10 мм - это мои мысли для тонкой проработки рельефа  в нужных местах гранитного памятника, а если на конус нанести алмаз , то мрамор эта штука долго бы пилила)

Коллеги , если кого- нибудь привлекла мысль впрячься в это неблагодарное дело , пишите на почту, на форуме не получается часто бывать и отслеживать.

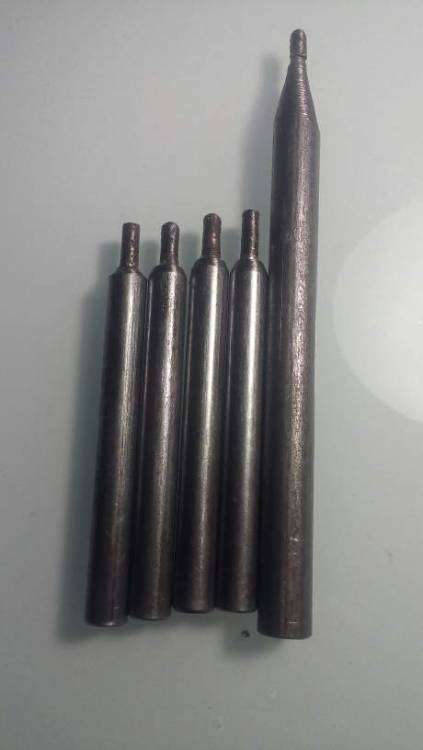

Фреза дл текста.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На сколько текста фрезы хватает? Тема мне интересная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Летом просто шарик отправлял, он уже работал, на мой призыв испытать откликнулось только два человека, честно говоря, очень удивлен, ибо отдаю без оплаты, только пересылка. Коллега, который брал шарик, взял еще , говорит, что уверен в работоспособности, отправляю и две посылки  в Украину.

Поэтому статистики нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день. Для текста по граниту интересует. Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

интересный инструмент. И не обязательно для текста. Шарик о котором пишешь хорошо работает, но 80% буквы режет "под ус" и использует поликристалл с четким углом... Но эти фрезы и "шарик" можно применять при других фрезерных работах по граниту.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Из всех отправленных на испытание фрез ответил только Александр из Кемерово, молодой парень , но страстно желающий стать Мастером. Огромное ему спасибо))). Стратегия - средняя линия, подача 15 мм/с , врезание 0,3 здесь, но пробовал и 0,5 и 1мм, камень- тулун, глубина 0,5, угол 130.

2 часа назад, mrmeskys сказал:

интересный инструмент. И не обязательно для текста. Шарик о котором пишешь хорошо работает, но 80% буквы режет "под ус" и использует поликристалл с четким углом... Но эти фрезы и "шарик" можно применять при других фрезерных работах по граниту.



По стержневым для 3д уже есть интересный результат, надо переварить и сделать работу над ошибками. Но , чешутся руки показать результат, ведь и сам процесс развития идеи очень интересен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день! Нам, пожалуйста, информацию по фрезам для текстов на граните.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день! Нам, пожалуйста, информацию по фрезам для текстов на граните.
