Arrtem_24RUS

Станок sauno и предстоящее то

Рекомендованные сообщения

Добры день, Уважаемые!

Помогите пожалуйста. Имеется станок Сауновский, уже достаточно давно в работе. Хотим провести полное ТО, но вот незадача: как точно определить его модель?

Поле рабочее то ли 90х1900, то ли 80х1900, а может и 90х1800 . Шильдиков нигде нет никаких.

Есть какие-то способы для идентификации так сказать?

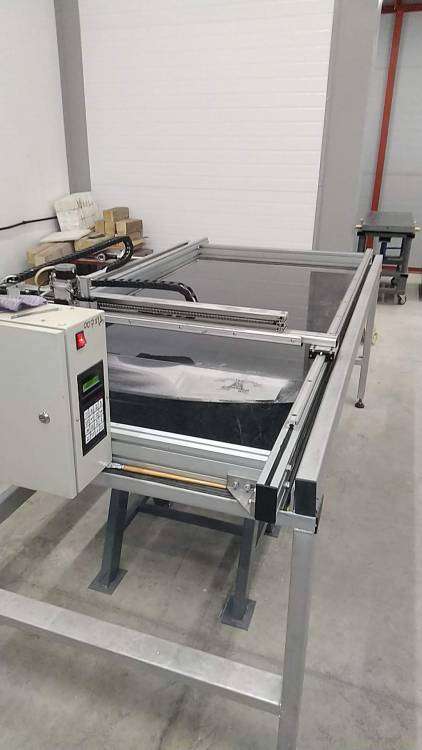

Фото прикрепил на всякий случай.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 минут назад, Arrtem_24RUS сказал:

как точно определить его модель?

Это График 3КП, когда включаешь на табло высвечивается версия Engrave



Рабочее поле определяется расстоянием движения иглы, по Х от крайней левой точки, до крайней правой. По Y от крайней верхней точки, до крайней нижней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@granit32, спасибо. Замерим, пока занят станок, большой камень лежит. Engrave, насколько мне известно, 8.0В, версия.

Может подскажите что менять нужно для полного ТО? Хотим по максимуму провести замену зч, чтобы новый не покупать. Вал, направляющие и т.д.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чистенко у вас, не мастерская а музей:clap:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@granit32 спасибо, стараемся. Пылесосим, влажная уборка плюс зонально все разбито. Компы отдельно, станки отдельно, покраска отдельно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заказов наверное немного, у меня слава Богу сейчас аврал, подмести даже некогда:Just_Cuz_21:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@granit32 Заказов ещё хватает, их уже не так много, но все в истерике) Сезон заканчивается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, скоро снег всех успокоит:laie_16:

28 минут назад, Arrtem_24RUS сказал:

что менять нужно для полного ТО

Если сами будете делать, вот кто поможет и советом и запчастями:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Arrtem_24RUS , заставь русского мужика Богу молиться, он и лоб расшибёт.
Вал, подшипники, гайка ШВП меняются, если станок полосит, гудит, излишне вибрирует и инако над вами глумится. А просто так, для профилактики, их трогать не стоит.
Если полос не наблюдается, то нужно просто снять и промыть в керосине линейные подшипники (слайды), потом их смазать и поставить на место. Снимать нужно по одному по очереди.

Очистить весь станок от пыли и грязи.

Кроме этого, снять "магнит", компрессором очистить магнитики от налипшей железной пыли.  При необходимости произвести настройку магнита.

Протереть ветошью, смоченной в керосине, все направляющие и винты, смазать их машинным маслом (хотя это нужно делать хотя бы раз в неделю).

Проверить затяжку всех винтов.

Раз в сезон желательно менять провода.

Снять плату, продуть, очистить от пыли, избавится от пыли, накопившейся внутри блока управления (металлического ящика).

Добавить смазку в гайку ШВП через специальное отверстие.
Все остальные работы по ремонту и настройке производить при необходимости, если работа станка вас не удовлетворяет.

  • Нравится 2
  • За умную мысль 1
  • Одобряю сказанное 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все очень чётео сказано ,подписываюсь под каждым словом. Провода можно поставить немецкие , теми ,что мы продаём, и не нужно будет менять каждый сезон!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20.09.2019 в 01:40, Мойша Степан сказал:

@Arrtem_24RUS , заставь русского мужика Богу молиться, он и лоб расшибёт.
Вал, подшипники, гайка ШВП меняются, если станок полосит, гудит, излишне вибрирует и инако над вами глумится. А просто так, для профилактики, их трогать не стоит.
Если полос не наблюдается, то нужно просто снять и промыть в керосине линейные подшипники (слайды), потом их смазать и поставить на место. Снимать нужно по одному по очереди.

Очистить весь станок от пыли и грязи.

Кроме этого, снять "магнит", компрессором очистить магнитики от налипшей железной пыли.  При необходимости произвести настройку магнита.

Протереть ветошью, смоченной в керосине, все направляющие и винты, смазать их машинным маслом (хотя это нужно делать хотя бы раз в неделю).

Проверить затяжку всех винтов.

Раз в сезон желательно менять провода.

Снять плату, продуть, очистить от пыли, избавится от пыли, накопившейся внутри блока управления (металлического ящика).

Добавить смазку в гайку ШВП через специальное отверстие.
Все остальные работы по ремонту и настройке производить при необходимости, если работа станка вас не удовлетворяет.

Станок полосит по оси Х, интервал полос  примерно 10 мм +/-. Еще постоянные остановки работы станка наблюдаем. Ошибки разные то уровень, то еще что-нибудь. При перезапуске дальше работает без нареканий, хотя может и по два-три раза останавливаться с разными ошибками.

"линейные подшипники (слайды)" - это што извиняюсь, можно уточнить?

"При необходимости произвести настройку магнита."

А есть какой-то мануал как эту настройку провести и вообще как понять что есть такая необходимость.

Кстати, мы наконец-то замерели рабочее поле станка и получилось оно 80х200. Но вот только я такой модели не вижу у производителя. Есть только 80х210 ЗКП.

@Валик, а не подскажите где можно посмотреть комплектующие на этот станок наглядно, а то мне пока не всегда ясно о чем речь идет? Может на сайте производителя есть что-то наподобие наглядной схемы комплектующих?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Судя по характеру вопросов, не советовал бы самому лезть дальше замены проводов, поверхностной очистки и смазки. Может получится ещё хуже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да станок в таком стирильном помещение должен вечно работать без профилактики.:clap:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Arrtem_24RUS сказал:



"линейные подшипники (слайды)" - это што извиняюсь, можно уточнить?

"При необходимости произвести настройку магнита."

А есть какой-то мануал как эту настройку провести и вообще как понять что есть такая необходимость.

Кстати, мы наконец-то замерели рабочее поле станка и получилось оно 80х200. Но вот только я такой модели не вижу у производителя. Есть только 80х210 ЗКП.

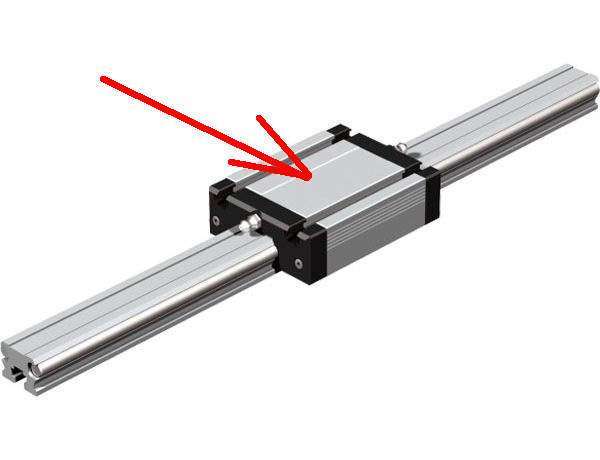

Линейный подшипник - это вот эта штука:

Как настроить магнит, написано в мануале (инструкции на станок).

Согласен с @Alaverdi48 , если вы не имеете представления об устройства станка, лезть самим в него не рекомендую.

Рабочее поле станка измеряли рулеткой?

Измеряется так:

1. Выводите станок  в "нулевую точку".

2. Перемещаете гравировальную головку по Х до срабатывания концевика.

3. Смотрите на дисплей станка. Первое число - ширина рабочего поля.

4. Перемещаете узел Х по оси Y до конца (до срабатывания концевика Y), в некоторых станках концевик Y1 отсутствует, поэтому перемещаете до упора, но в конце отключите большую скорость, иначе узел Х громко ударится о раму станка).

5.  Смотрите на дисплей станка. Второе число - длина рабочего поля.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не смог загрузить фото здесь, пишет много весит ,обрезать не могу. В личном сообщении пишите ,спрашивайте вышлю фото запчастей с названием в вайбере, ватсапе

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
27.09.2019 в 14:54, Alaverdi48 сказал:

Судя по характеру вопросов, не советовал бы самому лезть дальше замены проводов, поверхностной очистки и смазки. Может получится ещё хуже.

Сам, конечно не полезу, но заказывать-то мне придется запчасти...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отдайте этот станок специалистам и пусть  они его  откапиталят и вернут вам в  готовом состоянии.И вперед деньги зарабатывать,а сами пока сделаете  так из за простоя  больше потеряете

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Почитав форум и грамотных людей, мы до потрохов разобрали оба станка и заменили, провода, все подшипники, муфты, куллеры, заняло это у нас станок- день

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
27.09.2019 в 17:48, Мойша Степан сказал:

Рабочее поле станка измеряли рулеткой?

Измеряется так:

1. Выводите станок  в "нулевую точку".

2. Перемещаете гравировальную головку по Х до срабатывания концевика.

3. Смотрите на дисплей станка. Первое число - ширина рабочего поля.

4. Перемещаете узел Х по оси Y до конца (до срабатывания концевика Y), в некоторых станках концевик Y1 отсутствует, поэтому перемещаете до упора, но в конце отключите большую скорость, иначе узел Х громко ударится о раму станка).

5.  Смотрите на дисплей станка. Второе число - длина рабочего поля.

сделали как вы пишите: размер 811 на 2047, т.е. так и получается 800х2000, верно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, верно.
Здоровый станок. Нестандартный.

Можно цыганские стелы лупить без склейки изображения. Но из-за большого размера поля больше вероятности появления полос.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вибрирует он как. Мое мнение максимальный икс 70 см. Все остальное гемер. Или скорость как в 6,1. Я эксперементировал. Больше 70ти не советую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 часов назад, древний сказал:

Больше 70ти не советую.

у меня 860мм полёт нормальный. Стеллу шириной 800мм нормально гравирует. Два слайда на оси Х стоят.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Или так. Но икс на 80 мне не нравится.  Я не утверждаю что работать не будет. Просто с ним хлопотней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
