Помогите! станок выходит за границы камня...

Рекомендованные сообщения

Добрый день, люди добрые! Помогите, кто может! В общем, дело такое... Положил камень под станок (Сауно-3кс), поставил все размеры, включил обход по контуру,  чтоб глянуть как по камню будет ложиться, а он едет за пределы камня, при чём только на дальней границе выезжает, на остальных всё нормально идёт. До этого всё было норм, сейчас вдруг выдал такой глюк - не пойму, в чём дело... Кто сталкивался - откликнитесь, пожалуйста. Сроки горят, делать надо до холодов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не очень понятно. Какой размер станка, какой размер картинки? Скриншоты экрана во время обхода. Похоже, что где-то еще кусок изображения или точка и он её обходит

Попробуй создать новый файл с картинкой, проверь что нет ничего лишнего и заново загрузи в Engrave

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рабочее поле станка 115х55, размер камня 100х54 см, точек лишних нет, он всю картинку как бы сдвигает сантиметров на 5-6 за границы камня с одной стороны, как бы делает её шире, по остальным границам идёт, как надо...  Вообще не пойму, в чём дело...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

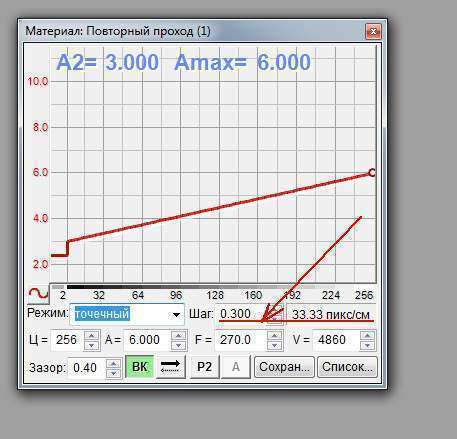

Сначала шаг стоял 0.2    50 пикс/см. Потом поставил, как на скрине 0.3  и  33.33 пикс/см, и точно такая же песня, выходит и всё...



Причём, и картинки разные ставил, с разрешением соответствующим (когда 50 пикс/см - там и картинка с таким же разрешением, и когда 33.33 тоже картинка с таким же разрешением)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хорошо, зайдём с другой стороны.

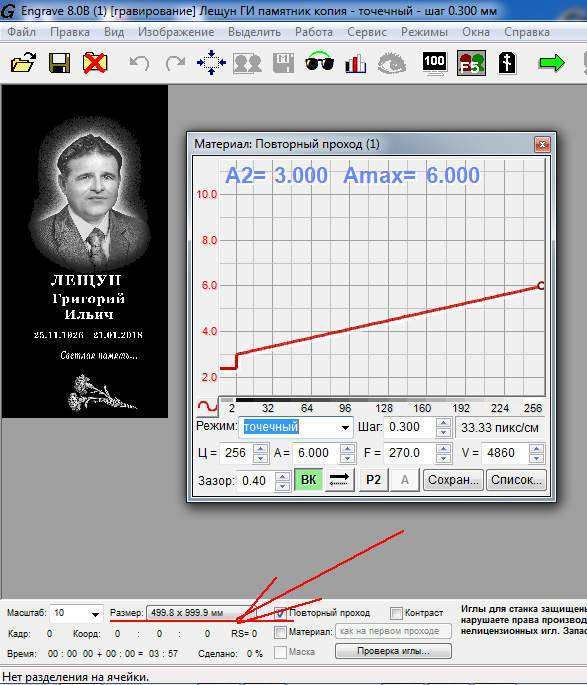

Вот здесь размер соответствует размеру камня?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
21 минуту назад, ДедАвдей сказал:

Вообще не пойму, в чём дело

Может нулевая точка смещена?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ДедАвдей , сними видео и кинь сюда, посмотрим...
А так - это гадание на кофейной гуще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, Мойша Степан сказал:

сними видео

Хотя бы скриншот, и то понятней бы стало

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Блин, ребят пока не смогу - вообще привод Х встал (((   выдал ошибку концевика, хотя до него не доехал, и сдох совсем (((

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ДедАвдей Выключи все, пусть отдохнет, а потом заново. Давно станок? Видно не привык ещё к капризам.:dash1:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Концевик так и горит на табло, хотя до него не доехал, а Х вообще не реагирует. Другой кабель подключил - тоже молчит....  Капец, хз чё делать...  Станку примерно 2 года.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуй выключить станок, перегрузить комп, в настройках engrave отключи концевики, и попробуй запустить снова.

Но я грешу на провода... Хотя всякое может быть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ДедАвдей Еще можно сделать сброс всех настроек, иногда помогает, но перед этим запиши свои настройки гравировки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отключил концевики, поменял провод - движок свистит, координаты меняются, но сам стоит на месте...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ДедАвдей , а если вручную покрутить вал Х, головка перемещается нормально, без усилий?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может муфта между движком и валом пробуксовывает?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот я затупок!!! "Дело было не в бабине!"  Блин, размер плиты 50см 4мм, а я зашпарился и выставил ему 540мм... Вот он у меня и выходил за пределы. А Х привод умер, потому что отвалился шлейф внутри блока управления. Сейчас вроде всё работает... Нельзя под вином работу начинать... Ребят, извините за отнятое у вас время и спасибо большое всем, кто откликнулся! Всем удачи, добра и процветания! Ещё раз сорян)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 минут назад, ДедАвдей сказал:

размер плиты 50см 4мм, а я зашпарился и выставил ему 540мм

Часто бывает такая фигня, особенно когда спешишь. А с бухлом поаккуратнее, с утра вообще не стоит, весь день испорчен.:drinks::drunk::laie_16::Just_Cuz_21:
