Проблема с гравировкой на станке "сауно"

[Елена Мякушина 0]

Здравствуйте. Станок "Сауно" практически не видит белый цвет. Настроила уже Amax  - 8.000. А2 - 2.600.зазор -0.40( хотя пробовала и 0.50). Все равно все серое, зернистое. Попробовала с повторный проходом. Чуть чуть лучше, но все равно все очень темное, "грязное".

[granit32 201]

Сделайте тест магнита как написано в инструкции.

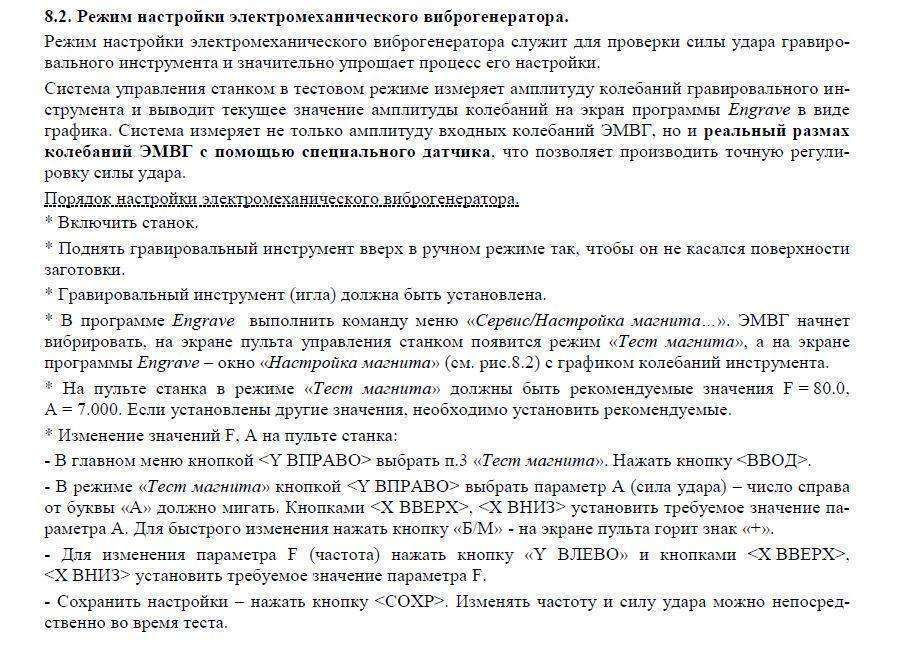

8.2. Режим настройки электромеханического виброгенератора.

[Елена Мякушина 0]

В инструкции фото очень плохого качества. Ничего не видно.

[Мойша Степан 983]

@Елена Мякушина ,
https://yadi.sk/i/c0FuIN8iCib8-g

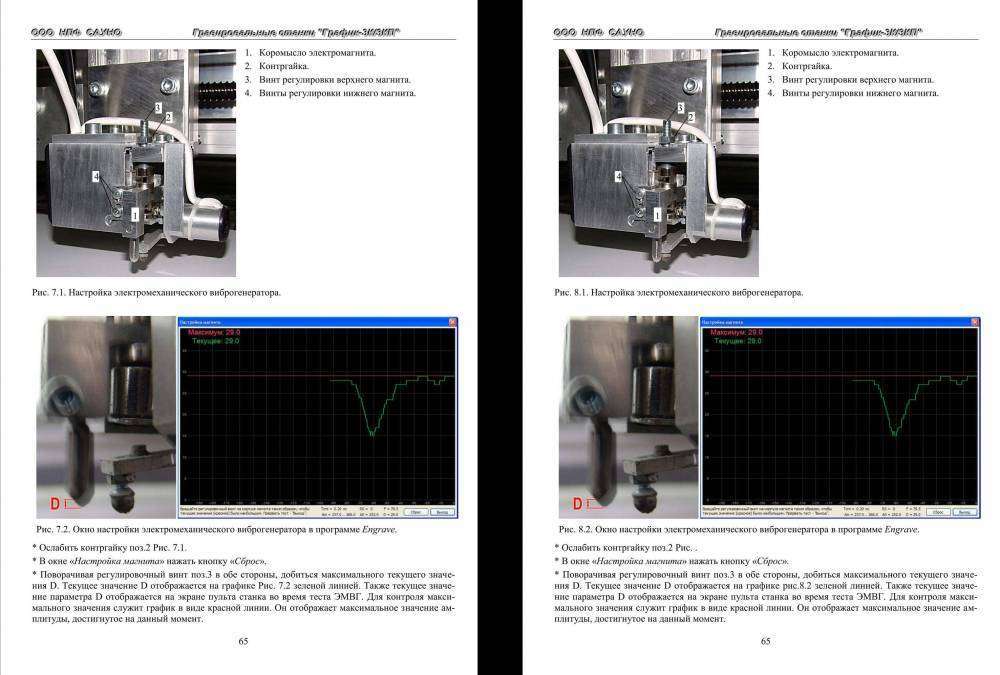

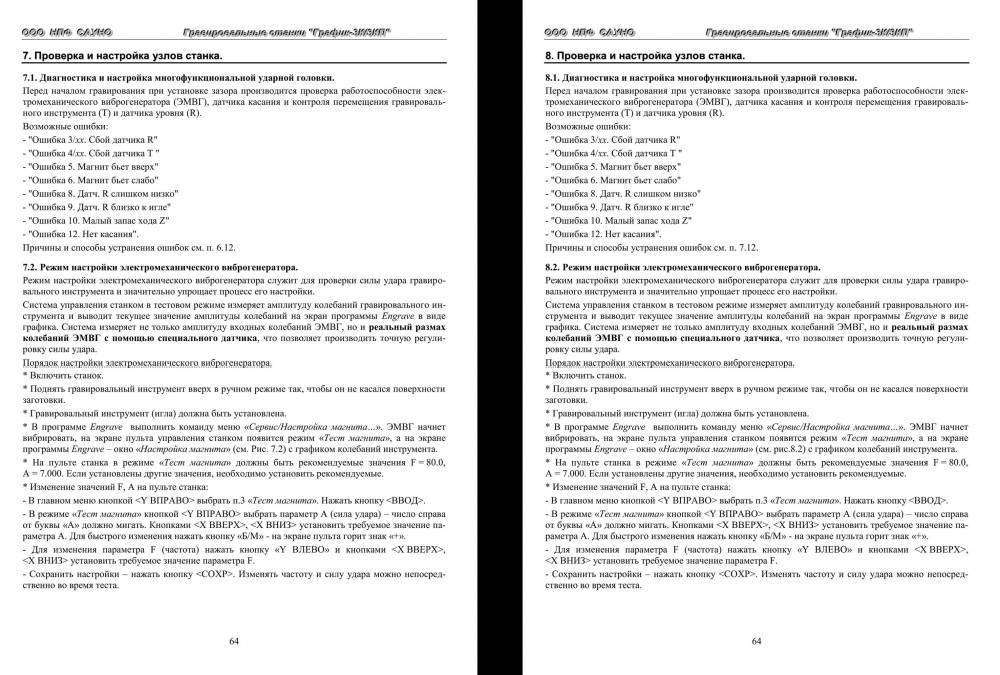

См. стр. 61, 65

@granit32 , в инструкции на 8-ку раздел 7.2
8.2 - Замена пульта.

У неё, судя по всему, 8-ка.

[Елена Мякушина 0]

У меня 8ка.ничего не разберу в инструкции, как настроить магнит. Фота там очень размытые. Если фото,скиньте, пожалуйста

[granit32 201]

17 часов назад, Мойша Степан сказал:

в инструкции на 8-ку раздел 7.2
8.2 - Замена пульта.

Ну не знаю, у меня вот так:

11 часов назад, Елена Мякушина сказал:

Если фото,скиньте, пожалуйста

https://drive.google.com/open?id=11xWlfTE3yPbT3l0JEt_c5PiQz5bDf7xo

[Мойша Степан 983]

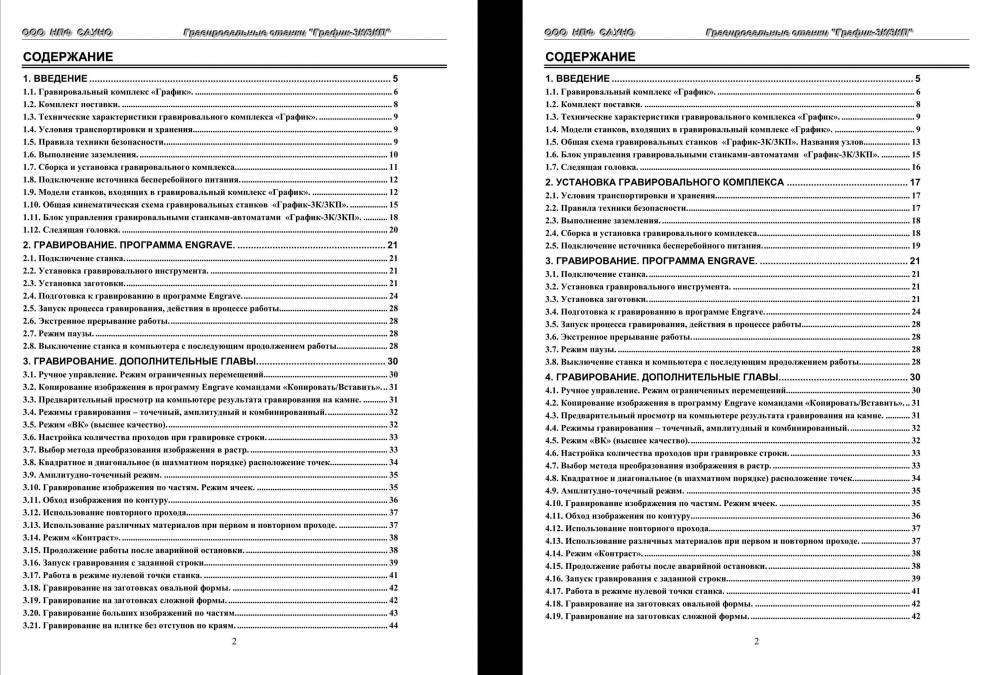

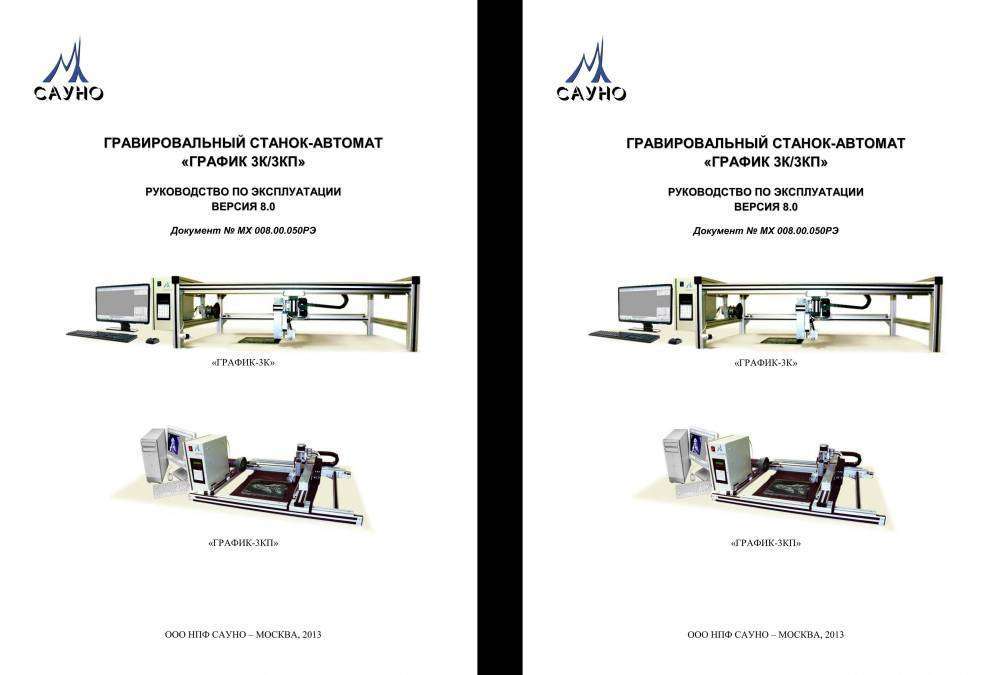

@granit32 , у нас вроде бы одинаковые мануалы  - от 2013 года (слева - мой, справа - твой):



Но различия начинаются на 2-й странице:



У меня нет раздела 2. Установка гравировального комплекса.

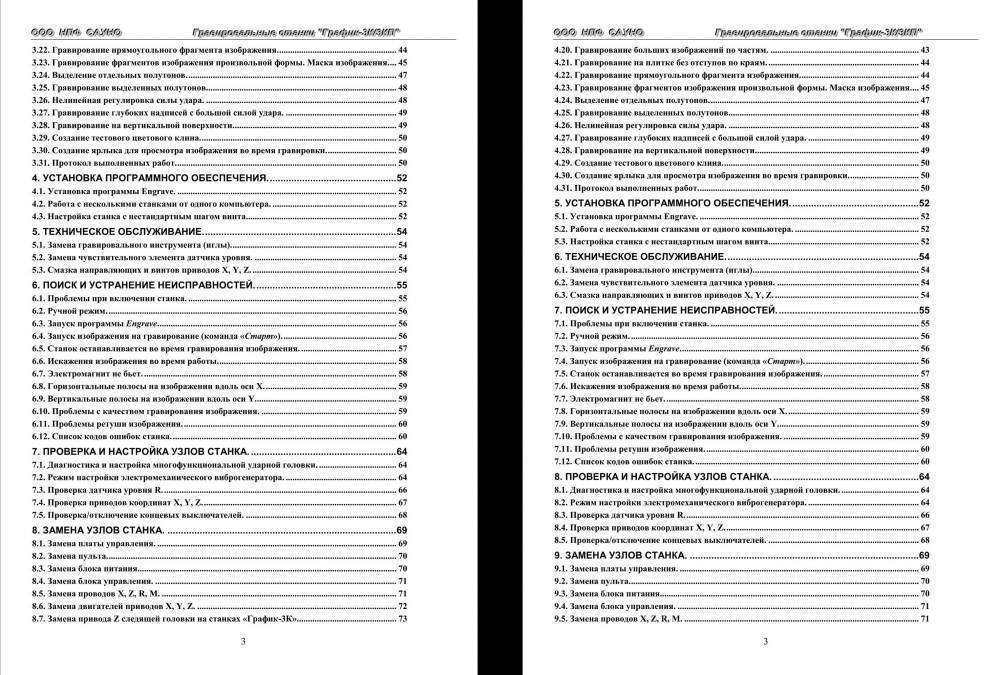

Соответственно на стр. 3 в оглавлении настройка электромеханического виброгенератора под разными номерами:



@Елена Мякушина , какие фото тебя не устраивают?
Инструкция в формате pdf, там нормальное качество. Скачивай или мою версию с Яндекс.Диска: https://yadi.sk/i/c0FuIN8iCib8-g

или версию:@granit32 с Гугла: https://drive.google.com/open?id=11xWlfTE3yPbT3l0JEt_c5PiQz5bDf7xo

и читай себе на здоровье, настраивай.
