Ошибка станка номер 18.


Kuzma
 Поделиться

Рекомендованные сообщения

Доброго времени суток!

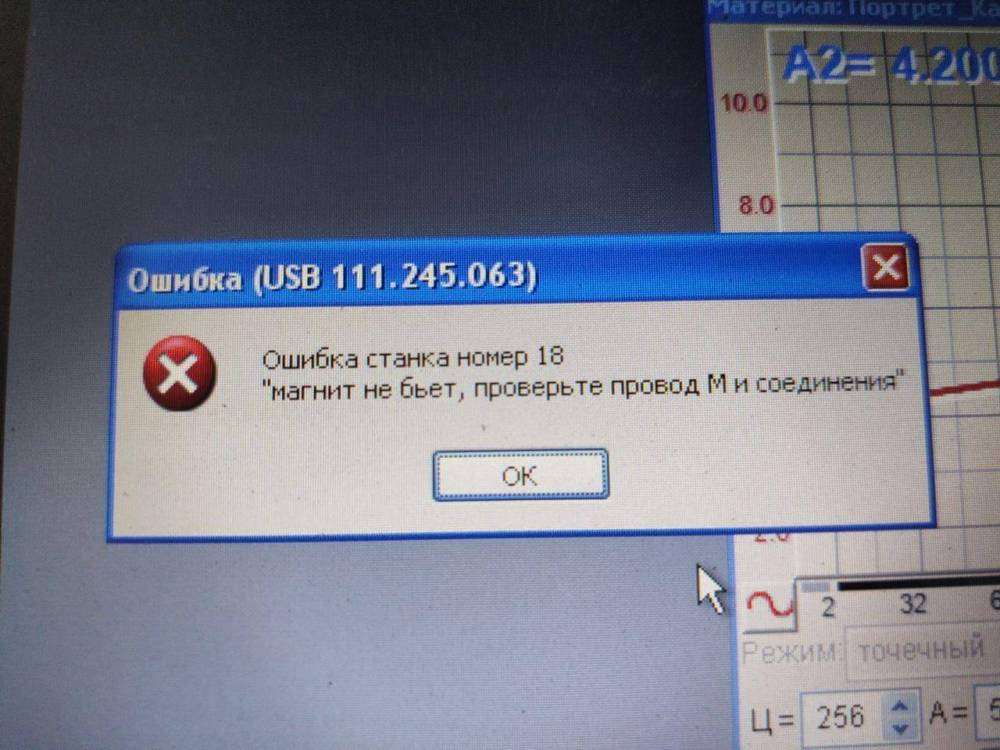

Столкнулся с такой проблемой - на одном из станков вылезает ошибка: Ошибка станка 18 "магнит не бьёт, проверьте провод М и соединения".

 Первым делом поменял провод М - ничего не поменялось. Потом на плате перевернул провод - написал ошибку "магнит бьёт вверх" - следовательно дело не в проводе. Что ещё можно сделать? Кто сталкивался?

Ошибка 18 Магнит не бьёт.jpg


Ссылка на комментарий
Поделиться на других сайтах

29 минут назад, Kuzma сказал:

Потом на плате перевернул провод

а зачем перевернул? может его поправить просто надо.

Ссылка на комментарий
Поделиться на других сайтах

UPD:

Поменял местами магниты с другим станком - теперь пишет вот что:

Ошибка 4 Сбой датчика Т магнита (нет связи с датчиком).jpg

 @minus Поправлял - один раз помогло, потом сделал ещё камней 5, и всё - наглухо. Что только не делал уже.

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, Kuzma сказал:

 Поправлял - один раз помогло, потом сделал ещё камней 5, и всё - наглухо. Что только не делал уже.

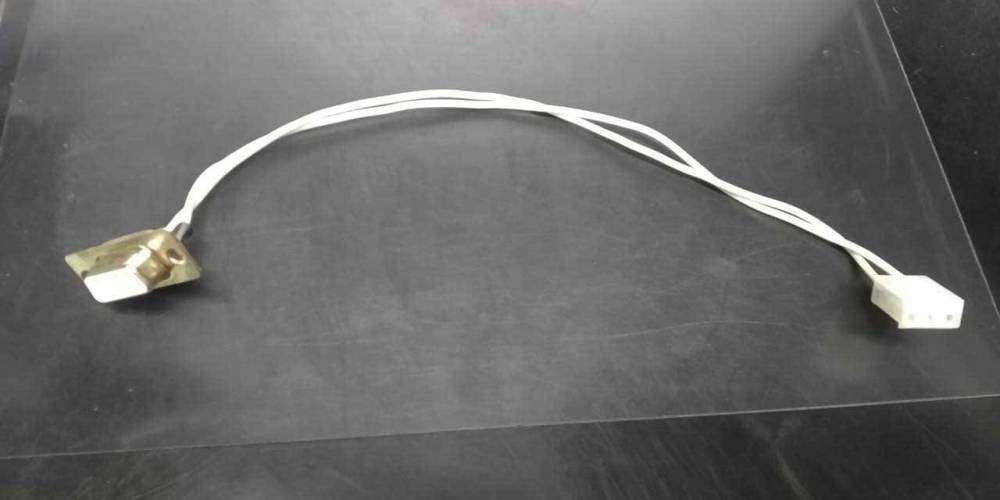

значит потеря контакта вот в этом "отрезке" шлейфа , можно перепаять, сложного ничего нет , там два проводка всего



6 часов назад, Kuzma сказал:

Поменял местами магниты с другим станком - теперь пишет вот что:

если замена шлейфа R не поможет , смотри целостность пайки в магните сняв черную заглушку.

Без имени-1.jpg

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Дело оказлось именно в этом шлейфе - он отходит в блоке управления.

Изменено пользователем Руслан
