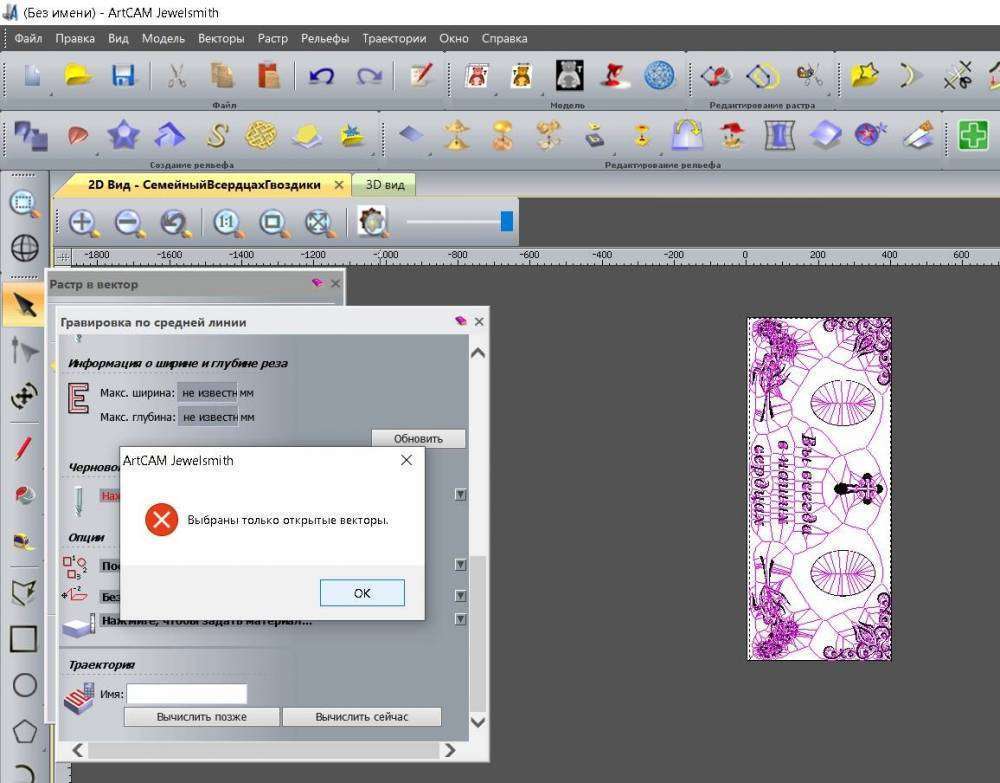

Любовь96 Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 Что делать если при попытке гравировки по средней линии, арткам выдают ошибку выбраны открытые вектора Ссылка на комментарий Поделиться на другие сайты Поделиться
Калуга Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 В 2D виде выделите вектора , вверху нажмите "Вектор". В всплывшем окне нажмите "диагностика векторов". Исправьте ошибки и работайте. Ссылка на комментарий Поделиться на другие сайты Поделиться
Любовь96 Опубликовано 16 октября, 2020 Автор Поделиться Опубликовано 16 октября, 2020 @Калуга Нет диагностики, раньше делали по такому же принципу, всё было нормально, что могло случиться? Ссылка на комментарий Поделиться на другие сайты Поделиться
Калуга Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 Диагностика векторов присутствует в любой версии Арткама, только называется по-разному. Посмотрите внимательней. Ссылка на комментарий Поделиться на другие сайты Поделиться
Любовь96 Опубликовано 16 октября, 2020 Автор Поделиться Опубликовано 16 октября, 2020 @КалугаВот сколько ошибок, реньше до того как решили делать другой фрезой всё было ок, что случилось сейчас не знаю @Калуга Говорю, раньше всё получалось, теперь увы нет Ссылка на комментарий Поделиться на другие сайты Поделиться
ачемпион Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 7 минут назад, Любовь96 сказал: @КалугаВот сколько ошибок, реньше до того как решили делать другой фрезой всё было ок, что случилось сейчас не знаю Здрасьте, сначала удалите траектории обработки, а потом уже проводите диагностику векторов. Ссылка на комментарий Поделиться на другие сайты Поделиться
Любовь96 Опубликовано 16 октября, 2020 Автор Поделиться Опубликовано 16 октября, 2020 @ачемпион Как удалить, просто я новичок в этой системе? Ссылка на комментарий Поделиться на другие сайты Поделиться
zelenok Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 23 минуты назад, Любовь96 сказал: всё было нормально, что могло случиться? У вас выделены траектории в готовом проекте, попробуйте выделить всё-таки вектора для обработки. во, @ачемпион шустрей Ссылка на комментарий Поделиться на другие сайты Поделиться
ачемпион Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 Красно фиолетовые линии это траектории обработки, на одну из линий наводите мышкой и нажимаете левую кнопку , потом на клавиатуре Delete, дальше ОК Когда удалите линии обработки, выделяете вектора и проводите диагностику векторов 46 минут назад, Любовь96 сказал: Что делать если при попытке гравировки по средней линии, арткам выдают ошибку выбраны открытые вектора На сколько помню там спрашивает, игнорировать и продолжить нажимаете ОК Ссылка на комментарий Поделиться на другие сайты Поделиться

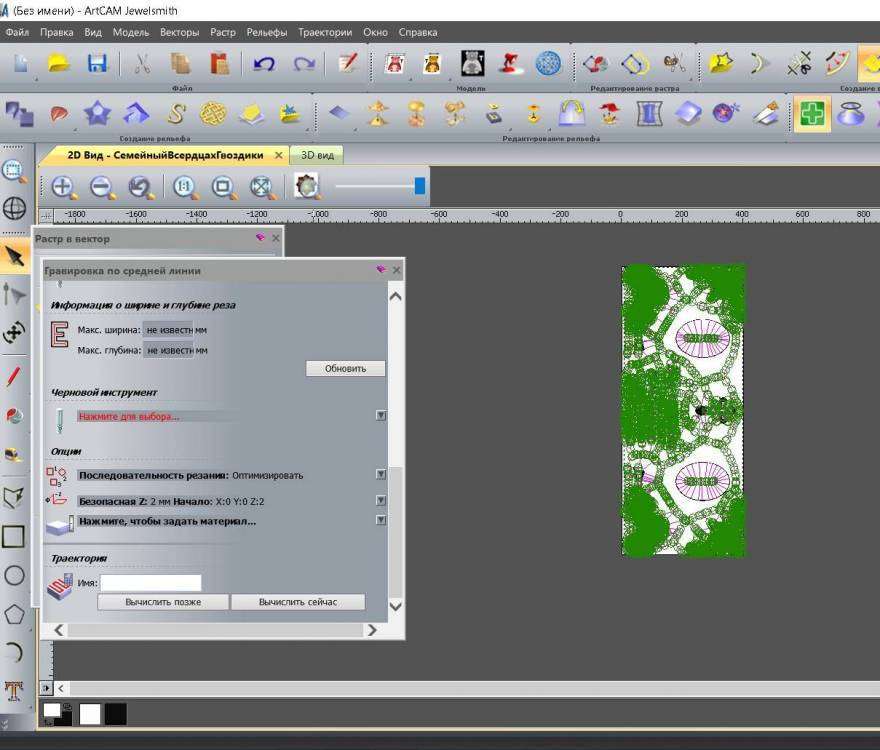

Любовь96 Опубликовано 16 октября, 2020 Автор Поделиться Опубликовано 16 октября, 2020 @ачемпион Сделал всё как вы и сказали, всё равно ошибка, и кажется я понял в чём проблема, раньше вокруг чёрных деталей создавались вектора, сейчас же нет, как это исправить? Ссылка на комментарий Поделиться на другие сайты Поделиться
ачемпион Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 3 минуты назад, Любовь96 сказал: @ачемпион Сделал всё как вы и сказали, всё равно ошибка, и кажется я понял в чём проблема, раньше вокруг чёрных деталей создавались вектора, сейчас же нет, как это исправить? Сейчас сделайте скриншот арткама с моделью, и покажите Ссылка на комментарий Поделиться на другие сайты Поделиться
ачемпион Опубликовано 16 октября, 2020 Поделиться Опубликовано 16 октября, 2020 Возможно всю модель обвели вектором прямоугольником теперь так и режет ,судя по линиям траектории. Ссылка на комментарий Поделиться на другие сайты Поделиться
