Версия 11, не получается настроить портрет, новичок, нужна помощь бывалых

[Ашотнаоборот]

День добрый, не могу настроить портреты на граните, камень Китай, стояла версия 7.2,настроил идеально, портреты были отличные, на 11 версии никак не могу настроиться, помогите советом. А=2  2900, А мах 6800, шаг 0,250, F=250, ВК

[Мойша Степан]

По изображению на камне - как будто бы били очень тупой иглой.

[Ашотнаоборот]

Игла новая совсем



[Покусяка]

Скорость убавь для начала



У вас была 7ка с отличными портретами и вы апнули ее до 11й? Зачем

[deni88hf]

У меня  Амах на 5200 последний проход ну 5500 это верх!



[Анна Руденская]

@Ашотнаоборот иногда и на новых иглах попадаются скалы, редко но бывает.

[Ашотнаоборот]

@Покусяка увезли станок на ремонт, в итоге уговорили начальника поменять на 11 версию, на семёрке работал только камни отлетали, портреты чёткие, а тут никак не могу настроится



@Анна Руденская сегодня попробую другую новую иглу

[Alexey]

4 часа назад, Ашотнаоборот сказал:

в итоге уговорили начальника поменять на 11 версию, на семёрке работал только камни отлетали, портреты чёткие, а тут никак не могу настроится

пусть начальник настраивает, его же инициатива перехода. Сидит изучает и долбится в форум, всем в лички пишет, звонит производителю великому, а его в ответ посылают.

А как настроит пусть передает рабочую машину

[minus]

17 часов назад, Alexey сказал:

пусть начальник настраивает, его же инициатива перехода

дык это в интересах оператора дать ума 11й версии,

научиться программировать проходы по слоям с разной силой удара,

зарядил "стодвадцатый" с фоном и домой пошел поехал.

почти два года валялась лежала плата и осьZ наконец то решил потестить

на одном из станков. пока полет нормальный.

[Alexey]

@minus да этопонятно, что спасение утопающего дело рук самого утопающего)

[Покусяка]

@Ашотнаоборот сочувствую((

7я версия, на мой взгляд, самая удачная была. В смысле стабильности работы и качества гравировки. По мне так лучше иметь портреты без проблем, чем новшества со слоями-масками и т.п.

Меня на 11й тоже качество портретов не всегда радует...

[Ашотнаоборот]

Соглашусь, скучаю по семёрке, на 11 пока не пользуюсь масками, слоями, только изучаю

[Ашотнаоборот]

3 часа назад, minus сказал:

дык это в интересах оператора дать ума 11й версии,

научиться программировать проходы по слоям с разной силой удара,

зарядил "стодвадцатый" с фоном и домой пошел поехал.

почти два года валялась лежала плата и осьZ наконец то решил потестить

на одном из станков. пока полет нормальный.

Буду учится работать по слоям, и просить у вас совета, у опытных бывалых

[Пушкон]

Как нашел настройки на 11 версию?



[Ашотнаоборот]

@Пушкон настройки (мануал) присылают в электронку

[Гарик Челнинский]

19 минут назад, Ашотнаоборот сказал:

настройки (мануал) присылают в электронку

Одиночными проходами не пробовал для начала? Снизу поднимать.

[Vikza]

14.02.2021 в 19:02, Ашотнаоборот сказал:

День добрый, не могу настроить портреты на граните, камень Китай, стояла версия 7.2,настроил идеально, портреты были отличные, на 11 версии никак не могу настроиться, помогите советом. А=2  2900, А мах 6800, шаг 0,250, F=250, ВК

Получилось ли исправить? Столкнулся с такой же проблемой.

[BOR]

Странно что вы работали на семерке и не научились настраивать станок.  Настройки на 11 версию вам прислали в мануале, это бред. Каждый станок надо самому настраивать.   как уже советывали начните снизу . Частоту 250 можно оставить, шаг 03-035 (не знаю как для китая, но точно не 025 ), зазор 036-038 А силу удара подбирать по градиенту в один проход а не вк . Почуствовать как бьет станок и потом уже подстраивать его для работы в три прохода для портрета.

Изменено 13 января, 2022 пользователем BOR

[amstone07]

Здесь ставят вас в пример , как можно посмотреть ваши работы?

[Chestre]

В 13.01.2022 в 19:18, Vikza сказал:

Получилось ли исправить? Столкнулся с такой же проблемой.

уменьшайте а макс до 6300 примерно. можно меньше. а2 поднимите пока не будет бить градиент в темном цвете. (цветовой клин) зазор 035. можно меньше. ставьте 4 прохода.скорость поднимите до 300  чтобы была плавность цветового клина (и чтоб не ждать вечность). у нас на новой партии карелии так же было. пришлось печатать в 3-4 прохода - так как камень сыпался. пришлось в 1 точку бить 4 раза но с малой силой. получаются портреты тогда хорошие. примерно 20-40 цветовых клинов дадут хорошую настройку станка. если с механикой станка все впорядке. еще иглу наточите. а то из за нее бывает тоже самое.. "пятнистость и непробитие" . от иглы зависит практически половина качества картинки.

[Crossbreed]

@Ашотнаоборот Как по мне, ретушь слишком светлая... На китайский камень сделал бы ретушь темнее, а в настройках поставил бы 3000 - 5800 в 1 проход, и посмотрел бы как получится.

[Arthurec]

@Chestre

2 часа назад, Chestre сказал:

ставьте 4 прохода

хоть поясните  что 4 прохода можно ставить только на не большие портреты. Если запустить икону или большое изображение на заполнение всего камня сразу в 4 прохода,человек получит плавный градиент угасания изображения, из-за затупления иглы, который уже не исправить. То есть иконы, портреты в полный рост и природу надо бить в одинарный проход с галкой "повторный проход", затем менять спицу и подчищать еще одним/двумя проходами

PS: Гравировка в 4 прохода только для опытного оператора и настроенного станка, потому как права на ошибку настроек ударов/уровней яркости изображения, попросту нет, легко перебить изображение...

PSS:  Использую ВК4 только для текста. Всё выше написанное относится к ударно гравировальному станку, с лазером не работал, может быть там можно в 4 прохода сразу бить...

[Chestre]

1 час назад, Arthurec сказал:

@Chestre хоть поясните  что 4 прохода можно ставить только на не большие портреты. Если запустить икону или большое изображение на заполнение всего камня сразу в 4 прохода,человек получит плавный градиент угасания изображения, из-за затупления иглы, который уже не исправить. То есть иконы, портреты в полный рост и природу надо бить в одинарный проход с галкой "повторный проход", затем менять спицу и подчищать еще одним/двумя проходами

ну тут уже надо полный курс обучения работы на станке проводить будет, все тонкости и настройки в процессе работы   а по поводу больших икон я делаю так: в фотошопе картинке режу на сегменты. стараюсь по черным линиям. чтобы потом при смене иглы небыло заметно что игла заменена. так же и портреты режу на слои. сначала бью голову, рубаху потом фоны, потом крестик, и в конце текстовки и контуры выпилок . например камень вот так делаю я. если икона- и не требуется детализация суперпупер - шаг иглы можно сделать больше. износ будет меньше. ну и в несколько проходов(слоёв с х1). я такое делал когда бил икону 80-230 см . ушло 4 иглы на неё.

на камнях с тремя-четырьмя портретами обычно 2 головы делаю одной иглой, потом эта же игла бьет рубахи под головами. далее замена иглы, и второй иглой остальные 2 головы и рубаху, если игла еще нормальная, можно и оформление ей набить с текстами. на текстах скорость меньше и удар сильнее ставлю. каждый эскиз индивидуален. каждый делает так как считает что "так правильно".

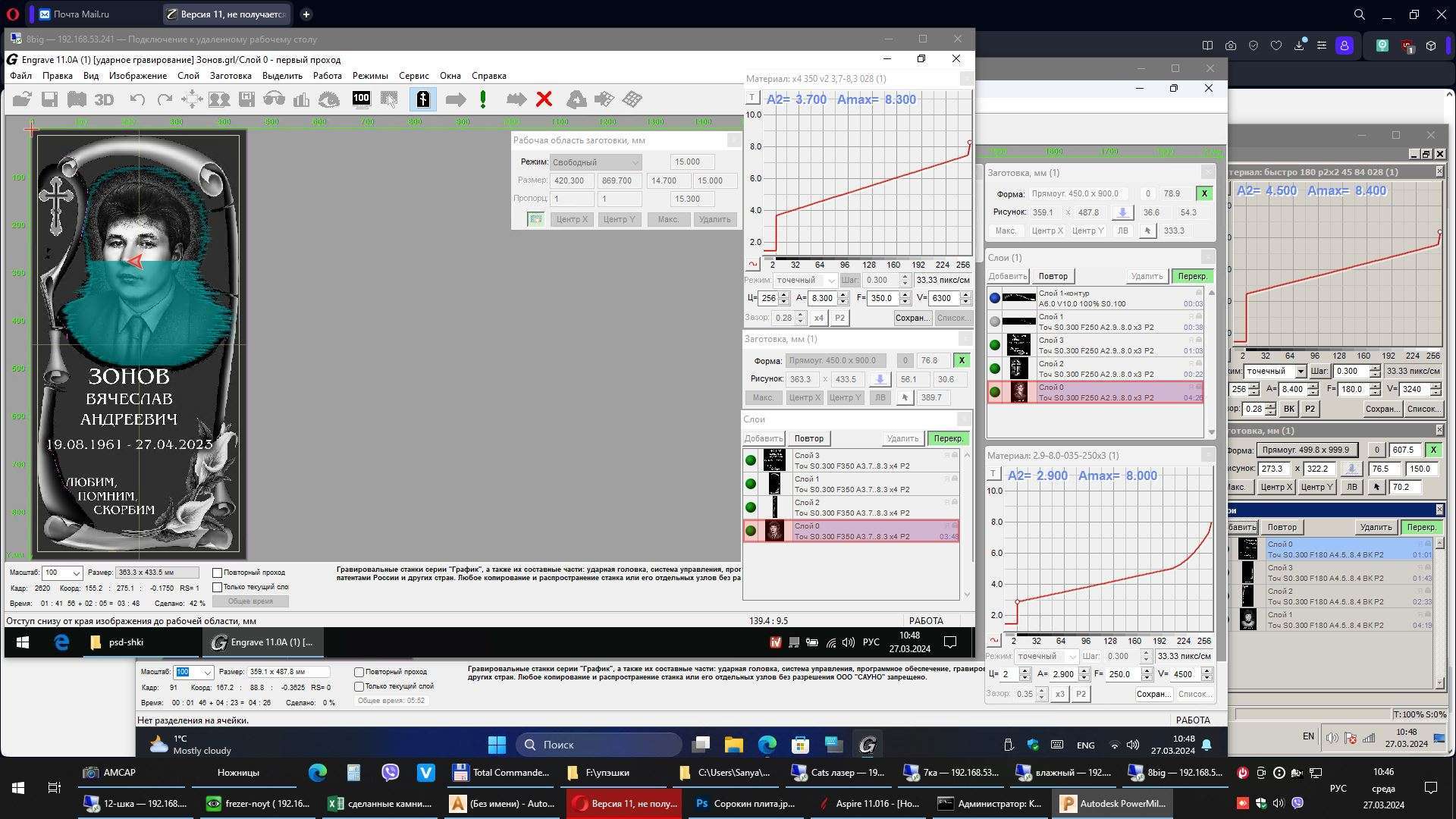

п.с. лично я режу на кусочки эскиз для ускорения печати. чтобы головка станка по пустому месту не каталась. на скриншоте вот так печается щас камень- голова с портретом, потом левый кусок до низа (где крестик) , потом правая часть, и потом текстовка уже изработанной за весь процесс иглой.

п.п.с забыл еще сказать ... при обводке в фотошопе снимайте галочку "сглаживание" и растушевку на 0 . чтобы не получить разрывов в картинке.

Скрытый текст
