Шланги и соединители для dawid m5


Рекомендуемые сообщения

Добрый день. Подскажите такой момент по поводу соединения Давида к компрессору. В самой инструкции к Давиду пишут использовать шланги не менее 14мм внутреннего диаметра. Но компрессор использует маленькие ёлочки (1/4) и быстросъёмные по умолчанию. Собственно даже если поменять редуктор на компрессоре, видно что резьба под редуктор маленькая. Вопрос: можно ли заменить ёлочку на Давиде под более малый диаметр шланга (сейчас на Давиде толстые ёлки 1/2) или не будет работать как нужно? Подскажите в общем как вообще подключается сие чудо к компрессору, поскольку опыта не было.

p.s. компрессор Патриот на 670л/мин

Изменено пользователем gleameyes
Ссылка на комментарий
Поделиться на другие сайты

Приветствую!)

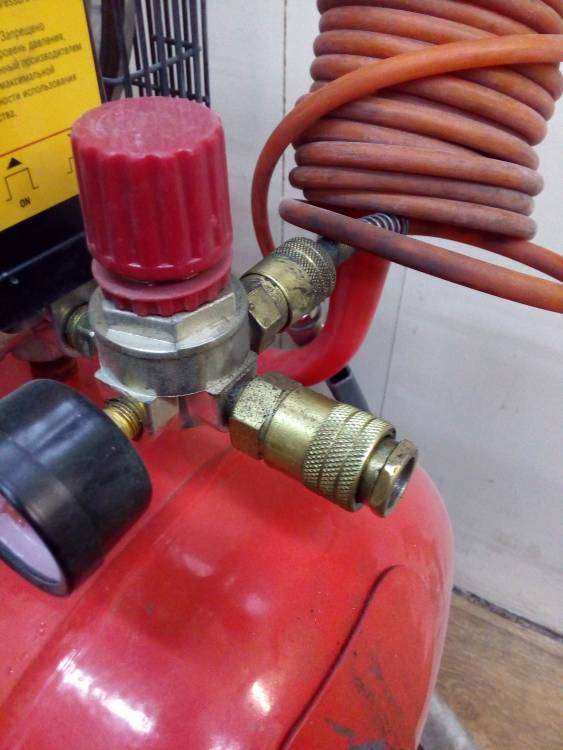

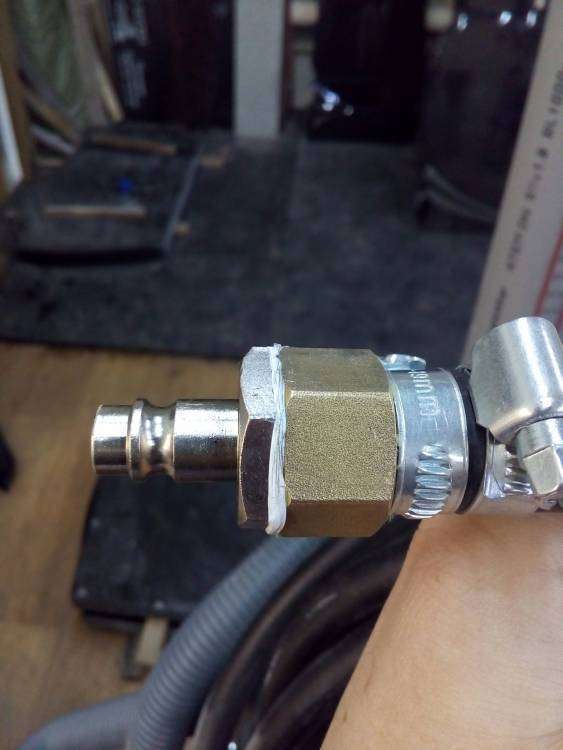

Я делал так. К шлангу: ёлочка 14 мм с резьбой (внешняя или внутренняя)". А к резьбе тоже резьба (соответственно, внешняя или внутренняя) с "папой" под быстросъём на компрессоре. Хотел найти один такой цельный штуцер, но не нашёл. Тогда можно просто соединить два штуцера в один. Короче, с одной стороны получается "папа" под быстросъём на компрессоре, с другой стороны ёлочка 14 мм под шланг. И сё. Сорян, если нипаняна абисняю, я не технарь) Может, "папа" это и есть быстросъём?)

Сам на Давиде только начинаю работать, сегодня нарисовался другой головняк - пересыпной клапан ваще заклинило( Читал тут, что его просто заменяют шаровым, но если так, то придётся как-то убалтывать работодателей)

  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

@gleameyes  берешь газовый балон 25-50 литров , сбрасываешь давление и заливаешь водой - свелишь два отверстия , Одно маленькое под штуцер как на компрессоре с нарезкой резьбы под него, второе под штуцер на 14 ввариваешь (выход). Что получаешь в итоге- дополнительный рессивер выравниватель давления. Если с малого на 14 стделать , то  это не есть хорошо, потери производительности компрессора будут в самом узком месте, дополнительный рессивер это компенсирует и работа будет более стабильная.

  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

@IROQUOIS если не затруднит, не могли бы вы фото соединения к компрессору сделать? Принцип я понял, вы вывели через фитинги диаметр шланга на быстросъём. Я думаю от самого компрессора тоже самое можно сделать. Т.е. открутить заводскую ёлку, поставить фитинг внутренняя 1/4 - внешняя 1/2 и прикрутить к нему елку 1/2. Правда тогда соединения будет без быстросъёма.

@kalistratoff спасибо, но  хотелось бы с минимальными затратами сделать. А не подскажите сильно ли скажется эти заужения? То есть оставить шланг всё таки 14мм внутренний, но через фитинги подсоеденить к быстросъему/заменить ёлку на компрессоре.

Ссылка на комментарий
Поделиться на другие сайты

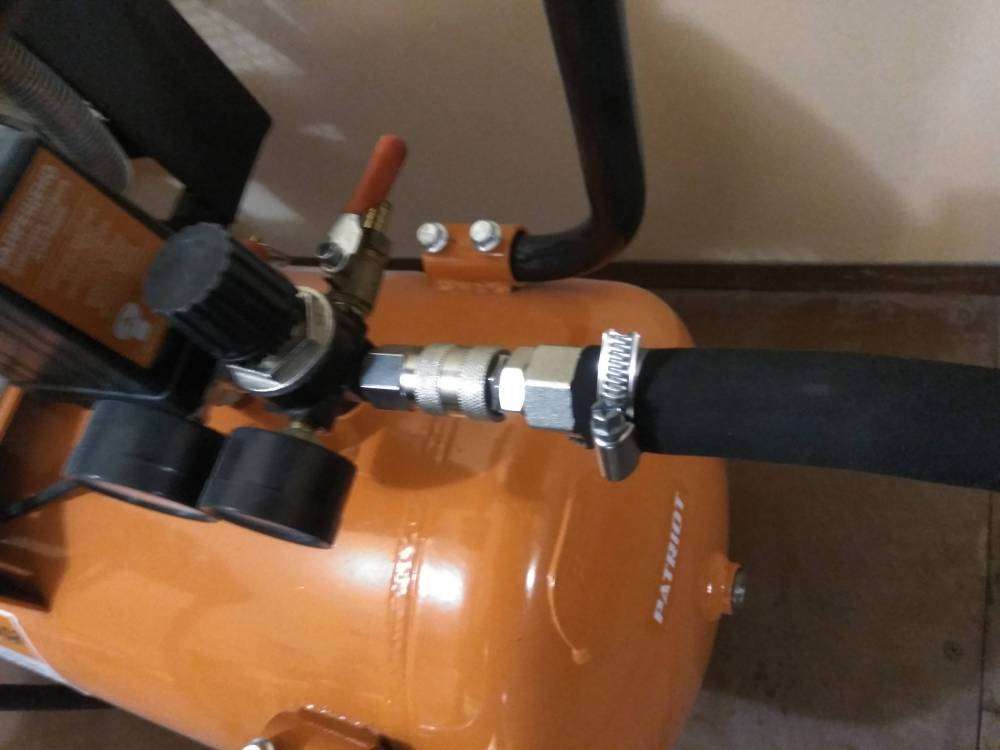

@IROQUOIS Большое вам спасибо. Сделал так же. Только в магазине затупили сначала продавцы, не могли понять каким образом я собираюсь шланг такого диаметра подключать на быстросъём. Показал фото с темы, сообразили. Только у вас по фото такое ощущение что шланг меньшего диаметра, собственно нет проблем с гравировкой? В плане того хватает ли мощей. Тут получается заужения никакого нет, поскольку с компрессора сразу через быстросъём попадает в шланг. Ещё хотел спросить сколько времени у вас занимает гравировка стандартной надписи.

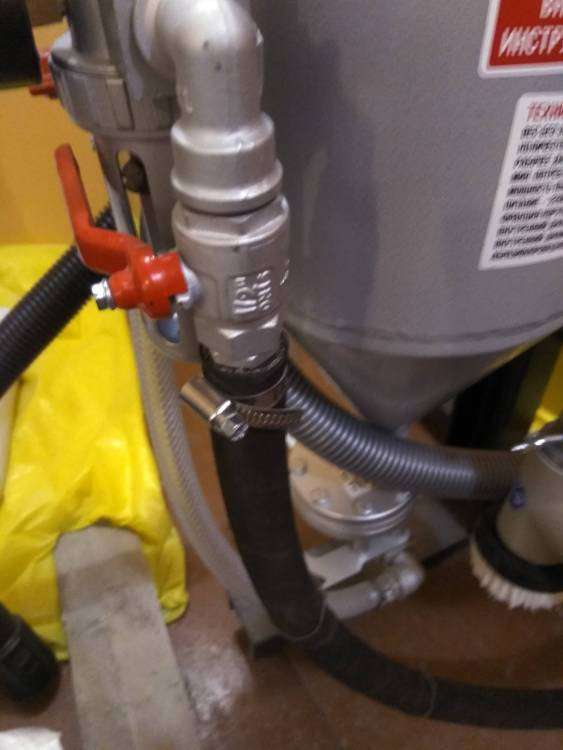

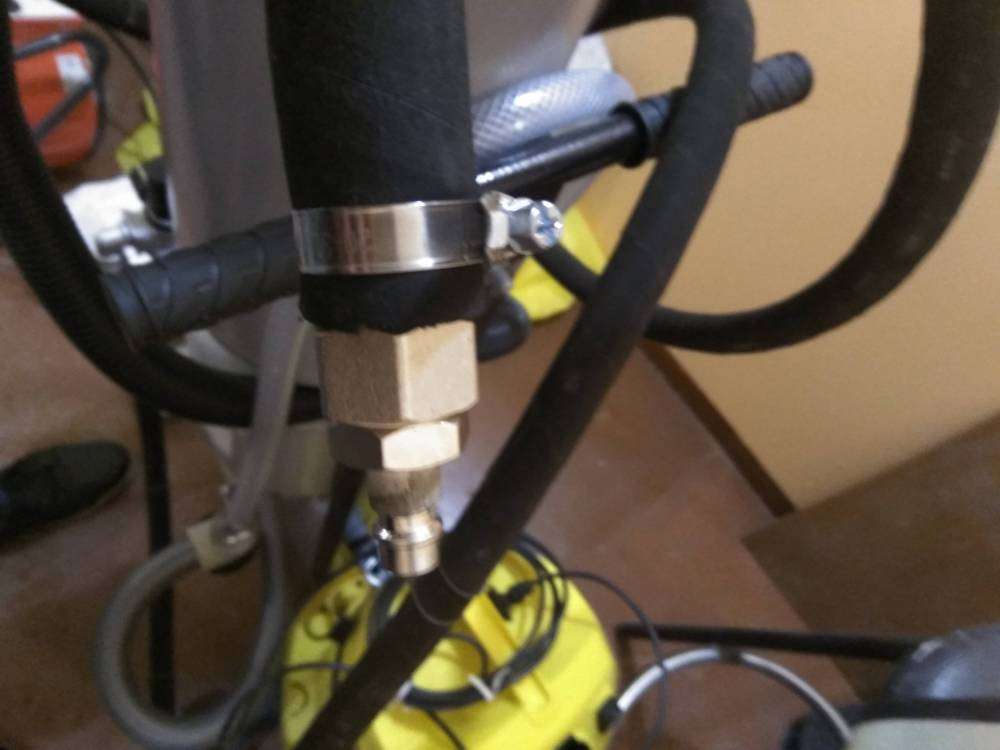

IMG_20210315_122506.thumb.jpg.d41f026f0334fa4acb24170f29fcaae2.jpgIMG_20210315_122515.thumb.jpg.b49bbdaea6e19405c307afe875ff5c6f.jpg


Ссылка на комментарий
Поделиться на другие сайты

@gleameyes Рад что помог!) До сих пор только мне тут помогали) Шланг у меня 14 мм, это точно, и это минимум для Давида, если верить инструкции.

Я на нём ещё толком не работал, только начинаю. Проблемы с пересыпным клапаном, застревает( при пересыпке песка, и ни туда, ни сюда( Поэтому не могу толком засыпать достаточное количество песка. Немного в нём есть, но и тот почему-то почти не идёт( В общем, ещё повозиться с ним надо. Пока работаю на старом самодельном, но хотелось бы на этом. А как у тебя с пересыпкой песка не возникает проблем. Зайди почитай мой пост тут "Начало работы с Давид М-5" и если можешь что-то подсказать, то дай знать)

Шланги ПВХ я тоже поменял. И фильтр-циклон поставил - оч полезная штука.

И кстати, в инструкции Давида сказано, что шланг не менее 14 мм, но штуцеры на моём стояли на 16 мм(!). Вот поэтому ты гришь что у меня шланг тоньше - это да, я штуцеры-ёлки тоже везде менял, с 16 на 14

Может мне действительно стоит перейти на 16 обратно. Надо подумать) Просто думал, раз в инструкции сказано мин 14 мм, то думал там и ёлки на 14 стоят, потому и шланг купили на 14. Как у тебя аппарат в работе?? И какая модель конкретно?

Ссылка на комментарий
Поделиться на другие сайты

@IROQUOIS я сегодня только запустил. На куске плитки проверил. Вообще огонь. Минуты не прошло, глубина миллиметра 2. И это на капустинском граните, который довольно твёрдый. Пару моментов, что пока не понятно. Из сопла так и должен воздух выходить даже с закрытым шибером и краном подачи песка (хотя давление в напорнике держит 3 АТМ)? Второе внизу напорного ресивера сифонит воздух. Так и должно быть? Хотя все работает как надо. В общем сейчас буду пробовать первый камень расскажу.

Изменено пользователем gleameyes
Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...
  • 2 месяца спустя...
01.07.2021 в 23:17, IROQUOIS сказал:

@gleameyes Кстати, какого диаметра шланги у тебя на Давиде?

16-го, там же ёлка 16-я стоит. Нашел на  рынке отличный шланг, как я понимаю заправочный.
