Проблема гравировки, не пробивает полутона и оставляет черноту


Алексей1983
 Поделиться

Рекомендованные сообщения

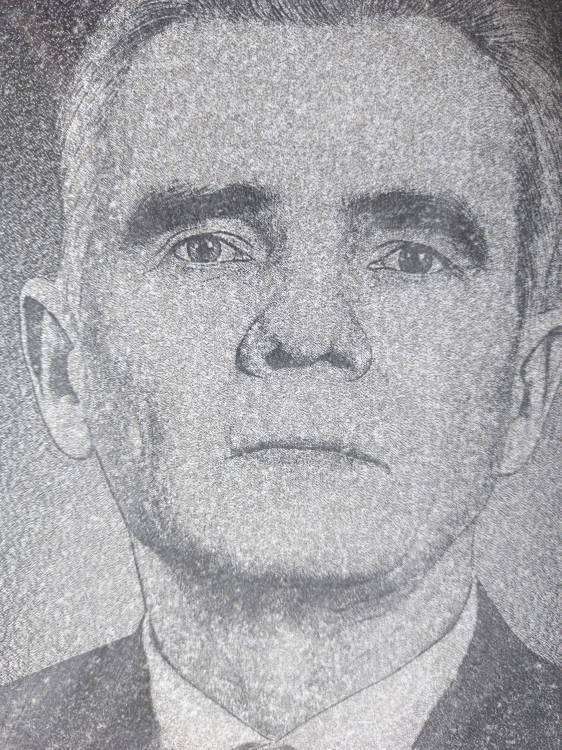

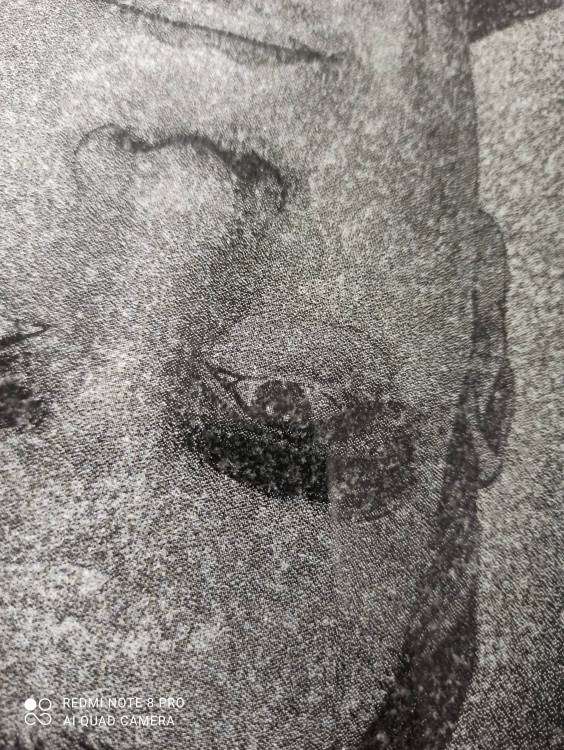

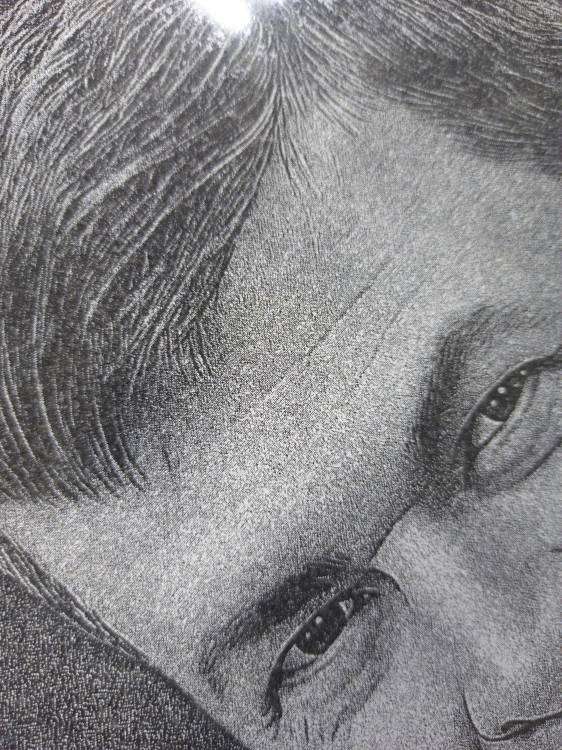

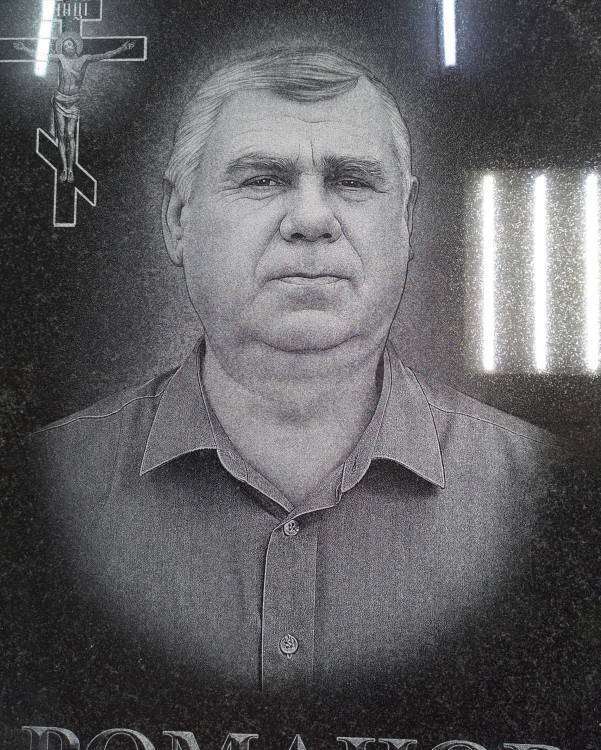

Здравтсвуйте подскажите в чем может быть проблема. Станок лазерно ударный 1400, используем ударный вариант, нравится больше, хоть и дольше. Так вот все отлично работало, к гравировке нареканий не было, появилась проблема с болтом зажима иглы, резьба слетела. Заменили полностью эту детальку с двумя магнитами. И после этого началось. Появлялась часто ошибка настройки магнита, сейчас уже не помню точную ошибку, по моему магнит бьет слабо, продували и ошибка пропадала, но качество гравировки ужас.   Гравировка вообще не устраивает, чуть темные места в ретуше, на камне оставляет черными, увеличением серого проблема не решается, в темным местах точки если и появятся, то полутона на лице совсем сожрет и лицо останется без полутонов. Может у кого были подобные проблемы что мы вообще сделали не так? ниже фото всего этого безобразия. Магнит бьет 16.9, и увеличить регулировкой не получается








Изменено пользователем Алексей1983
Ссылка на комментарий
Поделиться на других сайтах

добавил в описание, силу меняли но больше 16.9 она не ставится

Только что, minus сказал:

Настройку силы удара магнита после замены коромысла проводили?

да

Ссылка на комментарий
Поделиться на других сайтах

Надо настраивать коромысло, чтоб сила удара была ближе к 20. Коромысло ставили оригинальное или нет?

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Только что, katalist сказал:

Надо настраивать коромысло, чтоб сила удара была ближе к 20. Коромысло ставили оригинальное или нет?

да оригинал, а как оно настраивается? просто сам не занимаюсь обслуживанием станка, дам если что почитать

Ссылка на комментарий
Поделиться на других сайтах

1 минуту назад, Алексей1983 сказал:

да оригинал, а как оно настраивается? просто сам не занимаюсь обслуживанием станка, дам если что почитать

Необходимо ослабить винт крепления коромысла и вращать вал магнита на несколько градусов, снова зажать винт крепления и делать тест. Я так настраивал магнит. Но с такой настройкой надо быть аккуратней, лучше нанести метку на валу и на коромысле и уже относительно этих меток производить настройку.

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на других сайтах

  • 1 месяц спустя...

Магнит теперь 22, но качество такое же плоское и отвратительное, где еще копать?

Ссылка на комментарий
Поделиться на других сайтах

ну что бы копать нам вместе, надо сюда скинуть ретушь и результат гравировки.

попробуйте повысить шаг и увеличить зазор.

представленные портреты покрашены краской?

3 минуты назад, Connar сказал:

по мне так первые 2 фотки номрмально

тоже не вижу здесь съеденных полутонов

Изменено пользователем minus
Ссылка на комментарий
Поделиться на других сайтах

12.03.2021 в 10:43, Алексей1983 сказал:

Здравтсвуйте подскажите в чем может быть проблема. Станок лазерно ударный 1400, используем ударный вариант, нравится больше, хоть и дольше. Так вот все отлично работало, к гравировке нареканий не было, появилась проблема с болтом зажима иглы, резьба слетела. Заменили полностью эту детальку с двумя магнитами. И после этого началось. Появлялась часто ошибка настройки магнита, сейчас уже не помню точную ошибку, по моему магнит бьет слабо, продували и ошибка пропадала, но качество гравировки ужас.   Гравировка вообще не устраивает, чуть темные места в ретуше, на камне оставляет черными, увеличением серого проблема не решается, в темным местах точки если и появятся, то полутона на лице совсем сожрет и лицо останется без полутонов. Может у кого были подобные проблемы что мы вообще сделали не так? ниже фото всего этого безобразия. Магнит бьет 16.9, и увеличить регулировкой не получается












А не пробовали значения А2 и Аmax увеличить?

Ссылка на комментарий
Поделиться на других сайтах

Однозначно не отрегулированный магнит. А проверьте хорошо ли приклеены магниты. Регулировка может осуществляться разными способами. При смене коромысла все сбивается. Положение нижнего магнитика  в этом процессе тоже играет роль.

Ссылка на комментарий
Поделиться на других сайтах

Только что, katalist сказал:

А не пробовали значения А2 и Аmax увеличить?

пробовал осталяет темные участки не пробитыми вообще

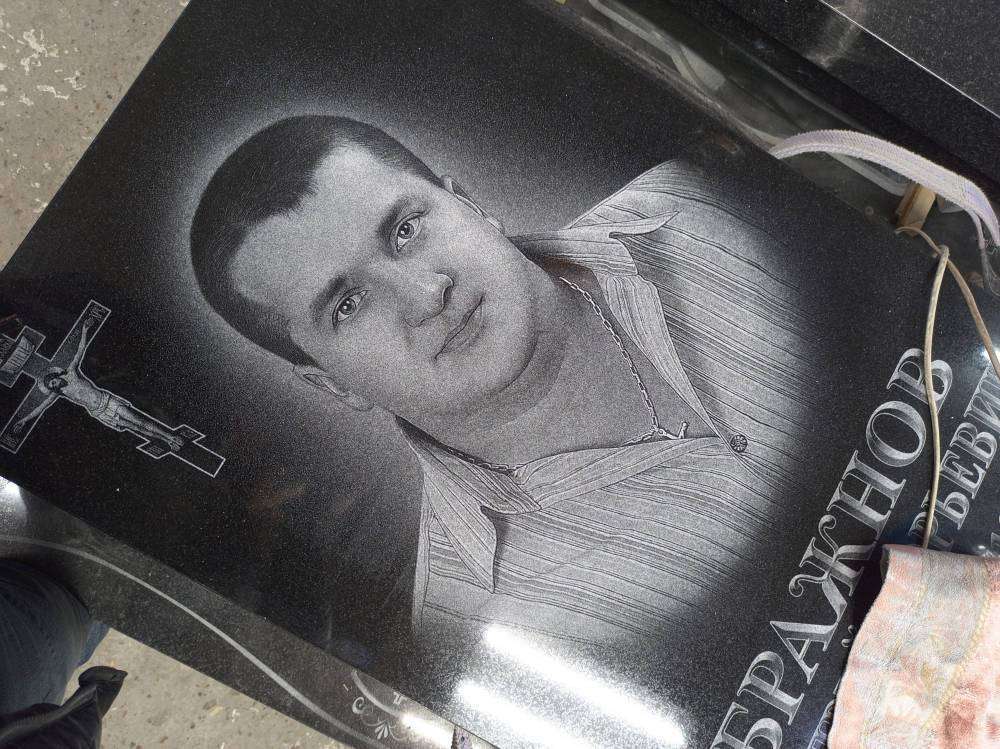

представленный не покрашенный, ниже как более меннее нормально две фотки и фотки с этого станка как он делает сейчас , ретушь сносная. Дело не в этом







Ссылка на комментарий
Поделиться на других сайтах

1 минуту назад, Алексей1983 сказал:

пробовал осталяет темные участки не пробитыми вообще

Оба теста магнита делали? Тест 1 должен быть ближе к 20, тест 2 ближе к 10-12.

Ссылка на комментарий
Поделиться на других сайтах

Надо понимать, что после регулировки, при касании коромысла вверх и вниз затухания должны быть одинаковы. В противном случае перерегулировать

Изменено пользователем древний
Ссылка на комментарий
Поделиться на других сайтах

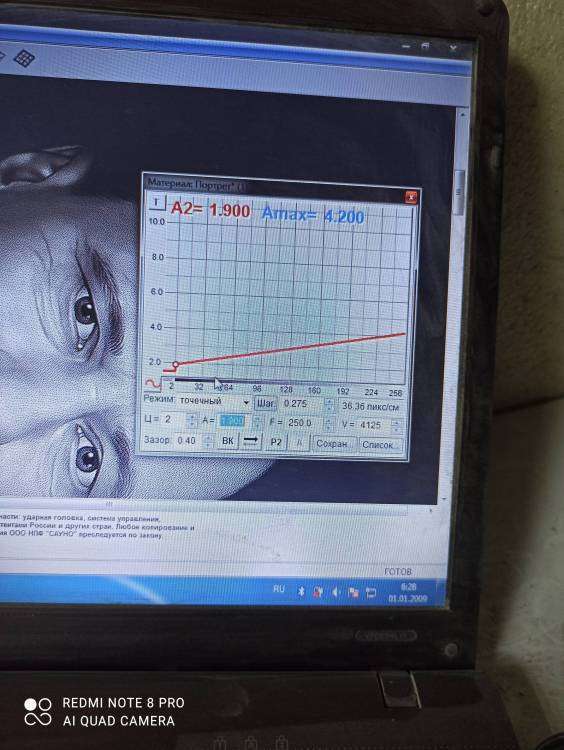

настройки > блокировать редкие , снять галочку, применить настройки > нажать F5 значение А1 сколько показывает? (хотя по скринам видно, что не 0(ноль))

ретушь прислать бы, там может и нет тех точек которые пробиться должны. :rolleyes:



Изменено пользователем minus
Ссылка на комментарий
Поделиться на других сайтах

Только что, minus сказал:

настройки > блокировать редкие , снять галочку, применить настройки > нажать F5 значение А1 сколько показывает? (хотя по скринам видно, что не 0(ноль))

ретушь прислать бы, там может и нет тех точек которые пробиться должны. :rolleyes:



прислал.

Ссылка на комментарий
Поделиться на других сайтах

Только что, katalist сказал:

Оба теста магнита делали? Тест 1 должен быть ближе к 20, тест 2 ближе к 10-12.

второй тест 13.4

Ссылка на комментарий
Поделиться на других сайтах

 надо шаг увеличить,0.275 слишком мелкий))) как раз и съедает полутон, но возможно потребуется добавить по полутонам.

1 час назад, Алексей1983 сказал:

второй тест 13.4

Хороший удар, даже слишком, это значит сильный удар по белому ставить нельзя. Да  и по серому в прочем тоже.

а ретушисту сказать что бы размывал хотя-бы обрисовки.На глазах, носу , губах.

По ретуши видно там линии без точек, так что как-то так.

На слоях в файлообменник(яндекс диск, или гугл диск) ретушь скинь.

Грей гамма 2.2 в настройках профиля?

Ссылка на комментарий
Поделиться на других сайтах

17 часов назад, minus сказал:

 надо шаг увеличить,0.275 слишком мелкий))) как раз и съедает полутон, но возможно потребуется добавить по полутонам.

Хороший удар, даже слишком, это значит сильный удар по белому ставить нельзя. Да  и по серому в прочем тоже.

а ретушисту сказать что бы размывал хотя-бы обрисовки.На глазах, носу , губах.

По ретуши видно там линии без точек, так что как-то так.

На слоях в файлообменник(яндекс диск, или гугл диск) ретушь скинь.

Грей гамма 2.2 в настройках профиля?

ретушь делаю сам, обводки делаю потому что камень карелия очень рябой, на фото не очень видно, но он такой. Потом подправлять приходится машинкой что бы пятен на лице не было. Про гамму ничего не знаю, не могу сказать. Файл ниже, финальную корректировку уровней делаю уже перед запуском на станок

https://disk.yandex.ru/i/wNfnf54mJrhnYw




ну да немного размоешь получше смотрится

Изменено пользователем Алексей1983
Ссылка на комментарий
Поделиться на других сайтах

:lol: это самое большое количество корректирующих слоёв , да и вообще слоёв в примере ретуши который я видел.

Полутона? да у тебя их нет там , нечего ему съедать, он делает ровно то, что ты ему предлагаешь отгравировать.

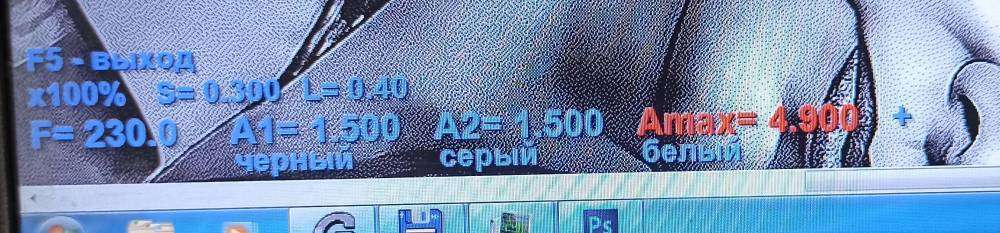

Совет:   Пробуй шаг увеличить, 0.300 например, а портрет сделай сразу в фотошопе с нужным размером и разрешением.

Да и те полутона которые , как ты говоришь съедает, делай потемнее....

А для начала вообще градиент пробей. Цветовой клин создай в программе.





Изменено пользователем minus
Ссылка на комментарий
Поделиться на других сайтах

18 часов назад, minus сказал:

:lol: это самое большое количество корректирующих слоёв , да и вообще слоёв в примере ретуши который я видел.

Полутона? да у тебя их нет там , нечего ему съедать, он делает ровно то, что ты ему предлагаешь отгравировать.

Совет:   Пробуй шаг увеличить, 0.300 например, а портрет сделай сразу в фотошопе с нужным размером и разрешением.

Да и те полутона которые , как ты говоришь съедает, делай потемнее....

А для начала вообще градиент пробей. Цветовой клин создай в программе.

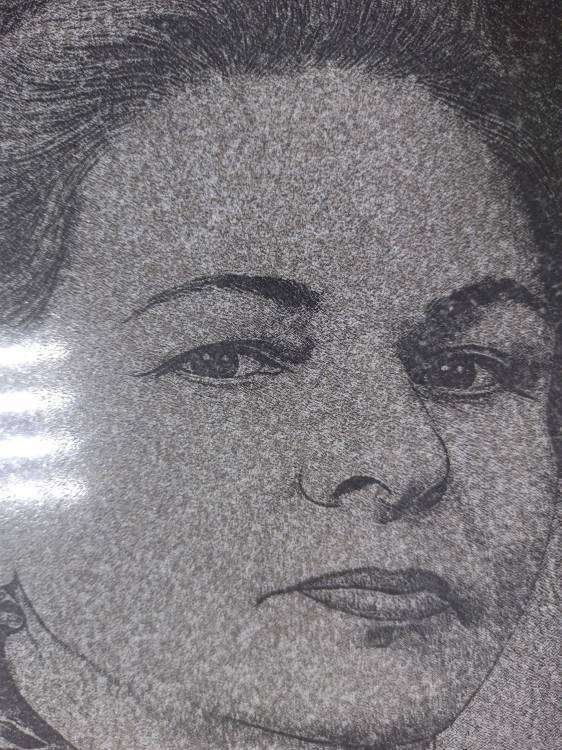

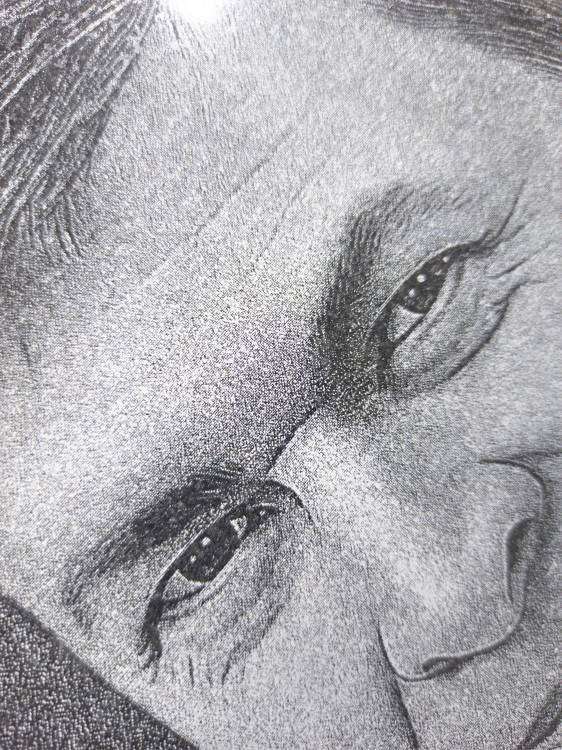

Мне так удобно на времени это не сказывается, ну в случае необходимости всегда можно откатить на нужную стадию, если заказчику что то не нравится например. Может я не правильно обьяснил, ну он тупо серое оставляет черным, и вот эти резкие переходы. Для примера и скинул две фотографии сделанные на других станках, где области глаз пробиваются, темные части волос пробиваются, брови пробиваются, все плавно практически как на ретуше.

Полутона это переход от черного к светлому, у меня  вроде не стилизованная картинка с резкими границами свето тени)

Изменено пользователем Алексей1983
