Сдвиг рисунка в лево

[Иринао]

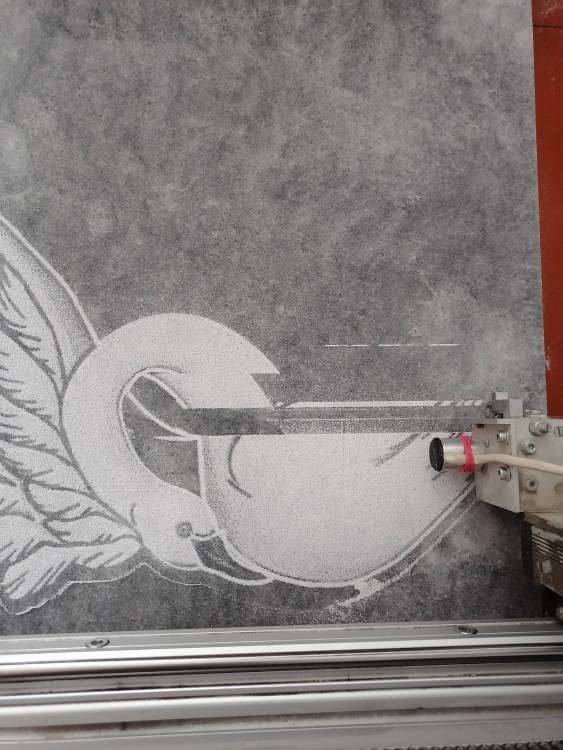

Добрый день! Станок сдвигает постоянно в лево помогите исправить пожалуйста

[minus]

Похоже что муфта проскальзывает. Надо больше фото узлов станка.

[katalist]

7 минут назад, Иринао сказал:

Добрый день! Станок сдвигает постоянно в лево помогите исправить пожалуйста

На той неделе такую проблему решил заменой проводов. До этого станочники меняли каретки - не помогло. ШВП была в норме.

[minus]

Люди до сих пор ячейками рисуют.

[Иринао]

Провода новые недели нет

[katalist]

1 час назад, Иринао сказал:

Провода новые недели нет

В Сауно покупали?

[Валик]

Причин может быть много: нет контура заземления,закусывание  гайки швп , проблемы с муфтой ,двигателем, проблемы с блок питания .....и тд разбираться нужно по месту

[katalist]

3 минуты назад, Валик сказал:

Причин может быть много: нет контура заземления,закусывание  гайки швп , проблемы с муфтой ,двигателем, проблемы с блок питания .....и тд разбираться нужно по месту

Заземление не решает проблем. Если все исправно, есть экран хороший на проводе R, плата не "глючит" то заземление не нужно. Большая вероятность неисправности - плата или провода.

[Валик]

Механику исключаете?

[katalist]

30 минут назад, Валик сказал:

Механику исключаете?

Судя по результату работы  механику исключаю. Был уже опыт с подобной работой.

[minus]

44 минуты назад, Валик сказал:

Механику исключаете

Я бы не исключал. А так же...

Судя по налёту грязи станок обслуживался давно смазки на направляющих нет может клинить ось Х. Резинка на датчике уровня наводит на мысль что туда "лазили".

Дунуть воздухом в блок управления, глянуть крутится ли вентилятор. Он может крутиться, но в процессе заклинить и тогда - привет ! Сдвиг обеспечен в лучшем случае.

13 минут назад, katalist сказал:

Судя по результату работы  механику исключаю. Был уже опыт с подобной работой

Однажды знаешь от чего такое видел? Открутилась гаечка которая прикручивает щуп датчика к самому датчику, просто прикрутил ее и проблема исчезла.

@Валик  куды древний пропал, чёт его совсем не видно.

Изменено 16 марта, 2021 пользователем minus

[Роман 1501]

2 часа назад, katalist сказал:

Заземление не решает проблем.

В ЧПУ, как и в любом оборудовании, заземление вещь обязательная и это не прихоть производителя, это данность. В данном случае, на мой взгляд, в начале стоит механику поковырять. А начать стоит с простого обслуживания станка: протереть, промыть, смазать - смотришь в процессе обслуживания и причина обнаружится. Потом бы запустил пробную гравировку, без всяких ячеек, да и заземление, хотя бы через розетку, стоит сделать. И только после всех манипуляций делать выводы. Да и кабель должен быть весь с экраном - это то же правило.

[katalist]

16 минут назад, Роман 1501 сказал:

В ЧПУ, как и в любом оборудовании, заземление вещь обязательная и это не прихоть производителя, это данность. В данном случае, на мой взгляд, в начале стоит механику поковырять. А начать стоит с простого обслуживания станка: протереть, промыть, смазать - смотришь в процессе обслуживания и причина обнаружится. Потом бы запустил пробную гравировку, без всяких ячеек, да и заземление, хотя бы через розетку, стоит сделать. И только после всех манипуляций делать выводы. Да и кабель должен быть весь с экраном - это то же правило.

Насчет заземления согласен, что должно быть, но только для безопасности работы, а не как защита от помех и прочей нечисти. И если заземление влияет на работоспособность оборудования, то это плохо спроектированное оборудование. Я сам занимаюсь уже больше 15 лет разработкой и обслуживанием автоматики и электроники и знаю что такое заземление на оборудовании.

[Роман 1501]

5 минут назад, katalist сказал:

а не как защита от помех и прочей нечисти

Можно долго спорить по этому поводу, но скажем утвердительно - моторы на сауно китайские, а они умеют создавать помехи. По уму кабеля идущие на моторы должны быть экранированы от проводов идущих на датчики, сауновцы просто решили эту задачку - применили витую пару, вроде как допустимо, но до момента какого то износа проводов. Мне в принципе нет дела до сауновских заморочек, но предполагаю если эти кабеля разделить - стабильность станка повысится. Цепи датчиков очень уязвимы и чувствительны к помехам. Я конечно не инженер и в электронике ноль, но всё же монтировать экранированные кабеля и не заземлять их - это скорее абсурд, дескать безопасность не волнует, а на стабильность станка не влияет. А зачем тогда экраны, смысл в чём - экран априори заземляется и причём не ради безопасности. Хотя я, отношусь к сауно вполне вменяемо, надо отдать должное - не дураки его проектировали, на сегодняшний день наверное есть станки и лучше, но и сауно  скорее всего свои позиции не сдаёт, хотя их сервис и отношение к клиентам оставляет желать лучшего.

[Пушкон]

Все болячки от проводов. заземление роли не играет. провода нужны качественные и любые проблемы сами пройдут

[minus]

1 час назад, minus сказал:

. Он может крутиться, но в процессе заклинить

Что приведет к перегреву. Забыл написать.

50 минут назад, katalist сказал:

. Я сам занимаюсь уже больше 15 лет разработкой и обслуживанием автоматики и электроники и знаю что такое заземление на оборудовании.

Стесняюсь спросить - сколько времени заняло знакомство с сауно в твоей практике?

[Роман 1501]

11 минут назад, Пушкон сказал:

Все болячки от проводов. заземление роли не играет. провода нужны качественные и любые проблемы сами пройдут

Повторюсь, я не инженер, даже не владею терминологией (многие слова для меня новость). Но прежде, чем что либо делать часами а порой и сутками сижу и разбираюсь, почему инженера сделали так а не иначе. Так вот качественные провода для любого ЧПУ станка - это экранированные кабеля от хорошего производителя (желательно витая пара). Дабы экран выполнял свою функцию его обязательно заземляют (иначе теряется смысл его применения). А проблемы в ЧПУ бывают разные и не важно кто производитель. Безусловно применение качественных комплектующих это залог стабильности станка, сауновцы конечно берут высокую цену за свои станки и могли бы такие мелочи как кабеля и моторы и концевые датчики подобрать по надёжнее - за такую стоимость, но плевать на клиента - "и так сойдёт".

[katalist]

50 минут назад, minus сказал:

Что приведет к перегреву. Забыл написать.

Стесняюсь спросить - сколько времени заняло знакомство с сауно в твоей практике?

Со станками Сауно работаю больее 3-х лет. Случайно с ними начал работать-знакомый моего друга попросил разобраться с новым станком, глючил сильно. Решилось заменой проводов.

56 минут назад, Роман 1501 сказал:

Повторюсь, я не инженер, даже не владею терминологией (многие слова для меня новость). Но прежде, чем что либо делать часами а порой и сутками сижу и разбираюсь, почему инженера сделали так а не иначе. Так вот качественные провода для любого ЧПУ станка - это экранированные кабеля от хорошего производителя (желательно витая пара). Дабы экран выполнял свою функцию его обязательно заземляют (иначе теряется смысл его применения). А проблемы в ЧПУ бывают разные и не важно кто производитель. Безусловно применение качественных комплектующих это залог стабильности станка, сауновцы конечно берут высокую цену за свои станки и могли бы такие мелочи как кабеля и моторы и концевые датчики подобрать по надёжнее - за такую стоимость, но плевать на клиента - "и так сойдёт".

Немного поправлю-чтобы экран выполнял свою функцию, не обязательно его заземлять, можно и просто к массе станка подключить. Конечно, если заземлить правильно, то будет лучше.

[Валик]

Я не электронщик, но из опыта точно знаю, для адекватной работы сауновских станков контур заземления розетки ,для подключения станка - обязательно! Именно розетка, не корпус станка!

[katalist]

2 часа назад, Роман 1501 сказал:

Повторюсь, я не инженер, даже не владею терминологией (многие слова для меня новость). Но прежде, чем что либо делать часами а порой и сутками сижу и разбираюсь, почему инженера сделали так а не иначе. Так вот качественные провода для любого ЧПУ станка - это экранированные кабеля от хорошего производителя (желательно витая пара). Дабы экран выполнял свою функцию его обязательно заземляют (иначе теряется смысл его применения). А проблемы в ЧПУ бывают разные и не важно кто производитель. Безусловно применение качественных комплектующих это залог стабильности станка, сауновцы конечно берут высокую цену за свои станки и могли бы такие мелочи как кабеля и моторы и концевые датчики подобрать по надёжнее - за такую стоимость, но плевать на клиента - "и так сойдёт".

Качественные провода-залог успешной работы станка 👍👌

[Валик]

Ну, и провода используем только качественные экранированные

[katalist]

2 минуты назад, Валик сказал:

Ну, и провода используем только качественные экранированные

👍

[древний]

Да чего угодно может быть из того что описано выше. Даже шлейфы уже мне попадались из какого то левого материала. Тупо с нормальными кабелями работать отказываются. Но я бы начал с механики, ось икс - это диагноз. Потом наладка электроники. Даже движки не исключаю. Или по току подстроить, если не удается, заменить.

[katalist]

Уже интересно, чем закончится история ремонта. Надеюсь автор темы отпишется тут.

[Роман н]

Это больше похоже на механику как раз-  сдвиг на одну сторону. Какой двигатель стоит на оси Х. Судя по состоянию станка он древний. Если наш родной дши 200 то надо менять на импотр. 57 седьмой. Только не забыть муфту сразу. Валы на двигателях дши и многих других 6.35. А на али обычно 6мм. Это один из вариантов. Так как дши слабее и за износа механики ему тупо мощности не хватает. Это конечно можно проверить уменьшив скорость. Или рукой при движении каретки попробовать её подержать. Надо смотреть хватает ли мощности. А то при больших скоростях можно чють пальцем придержать голову и будет пробуксовка двигателя.
