Обрезка по контуру в две стороны

[andreyali]

Здравствуйте уважаемые знатоки, вопрос: можно ли как нибудь запрограммировать траэкторию обрезки в Арткаме что бы рез шёл в оба направления, а не после возврата в начальную точку только в одно направление?

[granit32]

Отступить от вектора, например 0,2 и соединить эти два вектора по краям, чтобы образовалась замкнутая траектория

[andreyali]

22 часа назад, granit32 сказал:

Отступить от вектора, например 0,2 и соединить эти два вектора по краям, чтобы образовалась замкнутая траектория

и с наклонным врезанием? или по спирали?

[granit32]

3 часа назад, andreyali сказал:

и с наклонным врезанием?

Всегда с наклонным врезанием

[HannibalHekard]

Приветствую.Планирую начать резать крест из мрамора,толщина плиты 70-80мм.Станок 5квт.Возможно использовать прорезную фрезу с рабочей частью в 80-100мм с углублением в один проход?

[Калуга]

Не советую . Надо 2-3 мм за проход. Заготовка и инструмент целее будут.

[Мультипликатор]

25.05.2021 в 11:09, granit32 сказал:

Отступить от вектора, например 0,2 и соединить эти два вектора по краям, чтобы образовалась замкнутая траектория

Подождите, но тогда фреза просто вернется в ноль по соседней траектории смещенной на 0.2 по тому же уровню на котором она начинала эту траекторию?

[Калуга]

Совершенно верно. Игра не стоит свеч. Выигрыш во времени только на подъёме и опускании фрезы. А проигрыш во времени в том, что со смещением фреза идёт по заданной Вами скорости, а при обычном возвращении в нулевую точку она едет с "холостой" скоростью.

Изменено 31 мая, 2021 пользователем Калуга

[Владимир33]

для каждого прохода писать УП меняя начальную точку, после сделать обьединение

[minus]

1 минуту назад, Владимир33 сказал:

для каждого прохода писать УП меняя начальную точку, после сделать объединение

на гранит толщиной 80мм  это 80 упэшек  надо написать?, можно запутаться.

7 минут назад, Калуга сказал:

Совершенно верно. Игра не стоит свеч. Выигрыш во времени только на подъёме и опускании фрезы.

плюс к этому дополнительный износ фрезы

[Калуга]

Когда у Вас вагон одинаковых заказов может и есть смысл заморачиваться этим. Но у нас , обычно, единичные заказы, и я не вижу смысла это делать.

Если очень нужно, можно залезть в мозги НЦ и немного там переделать. Но я не очень шарю в программировании и этим не занимаюсь. Пока фреза идёт в нулевую точку, станок "отдыхает" и это меня устраивает. Время, во всяком случае, позволяет. Спешка прошла, протрезвел.

[Владимир33]

7 минут назад, minus сказал:

на гранит толщиной 80мм  это 80 упэшек  надо написать?, можно запутаться.

плюс к этому дополнительный износ фрезы

На сайте предлогали услуги написания УП

О каком дополнительном износе фрезы речь?

Изменено 31 мая, 2021 пользователем Владимир33

[minus]

1 минуту назад, Владимир33 сказал:

О каком дополнительном износе речь?

если замкнутом векторе обрезать по профилю.

если на каждый проход как ты написал, то нет.

[Мультипликатор]

Интересно, почему киты не реализовали такую возможность на программном уровне? Думается это не сильно сложно сделать, а нам была бы небольшая экономия времени.

Позиция Калуги тоже понятна и в целом правильна. Но иногда, когда надо дождаться завершения обрезки, запустить рельеф и уехать - очень было бы неплохо сэкономить время!

[andreyali]

31.05.2021 в 09:18, Калуга сказал:

Когда у Вас вагон одинаковых заказов может и есть смысл заморачиваться этим. Но у нас , обычно, единичные заказы, и я не вижу смысла это делать.

Если очень нужно, можно залезть в мозги НЦ и немного там переделать. Но я не очень шарю в программировании и этим не занимаюсь. Пока фреза идёт в нулевую точку, станок "отдыхает" и это меня устраивает. Время, во всяком случае, позволяет. Спешка прошла, протрезвел.

за арткам обидно) в други прогах такое возможно ....а чё ему отдыхать то? он же не человек)

[Денис Давыдов]

2 часа назад, andreyali сказал:

за арткам обидно

Автодеск с 18го года официально забил на Арткам

[HannibalHekard]

Вот сделал первые 5 крестов из мрамора 120х50х8. Время резки 2.40-3 часа каждого,с учетом установки и снятия со стоанка.Работал двумя фрезами .черновой и финиш за проход.Чистота под сдачу клиенту,не требует доработки(ну если полировка не нужна по кругу).Не понимаю пока как делать фазку по контору?Как в арткаме ее прописать.Если кто подскажет ,буду рад

Функция в артКаме  обработка кромки подойдет?

Не совсем понял,как ее прописать

Изменено 8 июня, 2021 пользователем HannibalHekard

[Chestre]

аспире вектрик 10. режим резки каннелюра. режет в обе стороны. разберетесь с опциями . режу крест за 2,5 часа.

Изменено 12 октября, 2021 пользователем Chestre

[andreyali]

18 часов назад, Chestre сказал:

аспире вектрик 10. режим резки каннелюра. режет в обе стороны. разберетесь с опциями . режу крест за 2,5 часа.

Спасибо! как раз на днях скачал 9.5 но еще не устанавливал, поищу 10 и разберусь. Крест 2.5 часа это какой размер?

[andreyali]

Перед этим видео спросил у автора какие есть методы обрезки в две стороны, Дмитрий выдал 3 варианта. Первый и третий я знал и они так себе. Второй я тоже пробовал с нарезкой канавок, но не до конца понял что там нужно отключать, в видео более подробно это описуется. Приятного просмотра!





[Chestre]

08.06.2021 в 17:38, HannibalHekard сказал:

Вот сделал первые 5 крестов из мрамора 120х50х8. Время резки 2.40-3 часа каждого,с учетом установки и снятия со стоанка.Работал двумя фрезами .черновой и финиш за проход.Чистота под сдачу клиенту,не требует доработки(ну если полировка не нужна по кругу).Не понимаю пока как делать фазку по контору?Как в арткаме ее прописать.Если кто подскажет ,буду рад

Функция в артКаме  обработка кромки подойдет?

Не совсем понял,как ее прописать

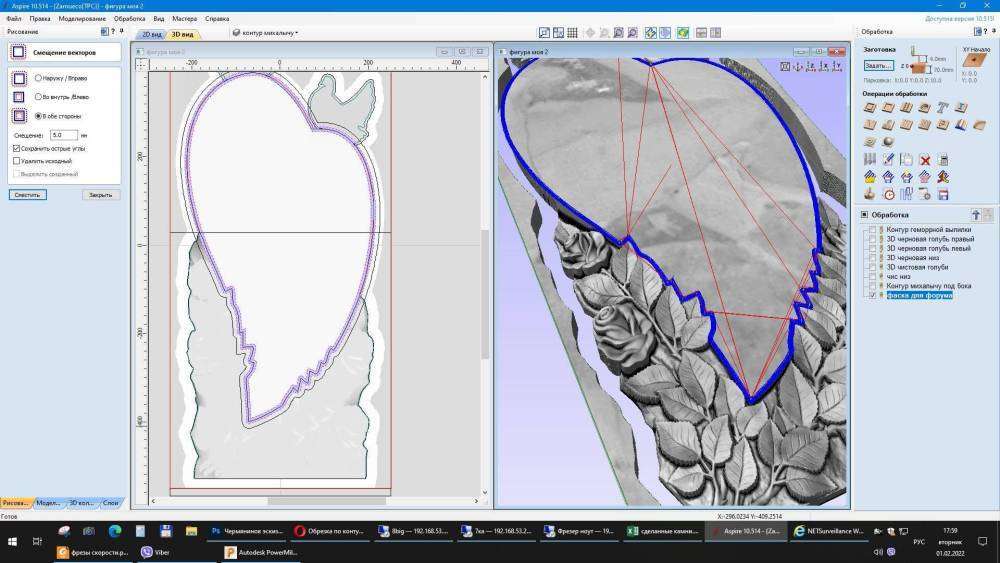

я бы сделал гравировку по средней линии по вектору обводки, смещенному в обе стороны например на 5 мм. и выбрал бы середку на глубину 5 мм. получится как на скриншоте ниже.. п.с.  в арткаме примерно так же делается это как фрезеровка текста по средней линии. вектора подправишь как нужно для более "угловых" или более " острых" переходов на углах камня ( где поворачивает сверло)

Скрытый текст



Изменено 1 февраля, 2022 пользователем Chestre
