Ошибка 3/03 сбой датчика уровня r. (нет доступа к устройству)


Рекомендуемые сообщения

Здравствуйте. Сауно 8.0B. Возникла ошибка 3/03, почитал форум, советуют заменить провода, что я и сделал, но проблема осталась. Станок у меня один, поэтому нет возможности поставить другой датчик уровня или плату, чтобы выяснить в чем конкретно проблема. Что примечательно, станок не покажет ошибку, если после включения питания сразу же запустить в работу(примерно 8-10 сек), если больше 10-15 сек после включения питания, то показывает ошибку и запустить работу не есть возможним. Что касается обхода по контуру - тоже самое. Что ещё удивляет, когда-то древний писал об этом, станок часто после включения станка показывает ошибку когда пытаешься опустить головку вниз, в других направлениях станок передвигает без проблем. После того как станок выполнил обход по контуру или гравировку, то ему необходимо постоять без питания минут 5-7, после чего обратно включать и в течении 10 сек запустить работу чтобы он не показал ошибку. Если не постоит указаное время - ошибка гарантирована. Думаю отправлять плату и датчик уровня в Киев на фирму к сауно. Может кто-то посоветует решение без привлечения оф.центра.

P.s провода менял, компьютер менял, плату смотрел по внешнему осмотру ничего подозрительного нет.

Ссылка на комментарий
Поделиться на другие сайты

37 минут назад, Fizruk сказал:

P.s провода менял, компьютер менял, плату смотрел по внешнему осмотру ничего подозрительного нет.

Провода какие менял?

а за черную крышечку квадратную ударной головки заглядывал?

провода там все на месте?

Изменено пользователем minus
Ссылка на комментарий
Поделиться на другие сайты

1 минуту назад, minus сказал:

а за черную крышечку квадратную ударной головки заглядывал?

провода там все на месте?

Смотрел, там всё чётко, было немного пыли, всё продул, но результата 0.

Ссылка на комментарий
Поделиться на другие сайты

20 минут назад, Jedka сказал:

Если нажать на дисплее зазор, в покое или изменяются показания R или бегут ?

Показания не меняются, ничего не происходит.

Ссылка на комментарий
Поделиться на другие сайты

38 минут назад, Fizruk сказал:

Показания не меняются, ничего не происходит.

а если лапку подвигать ? показания меняются ? и возвращаются обратно, когда опускаешь ?  Если так.. то по идее этот модуль исправен. Есть еще вариант проверить контакты шлейвов на плате... и контакты провода юсб к компу... у меня свое время станок один чудил, ошибки лапки датчика.. тоже голову сломал... решилось заменой ЮСБ провода к компу на более серьезный.

Изменено пользователем Jedka
  • Нравится 2
Ссылка на комментарий
Поделиться на другие сайты

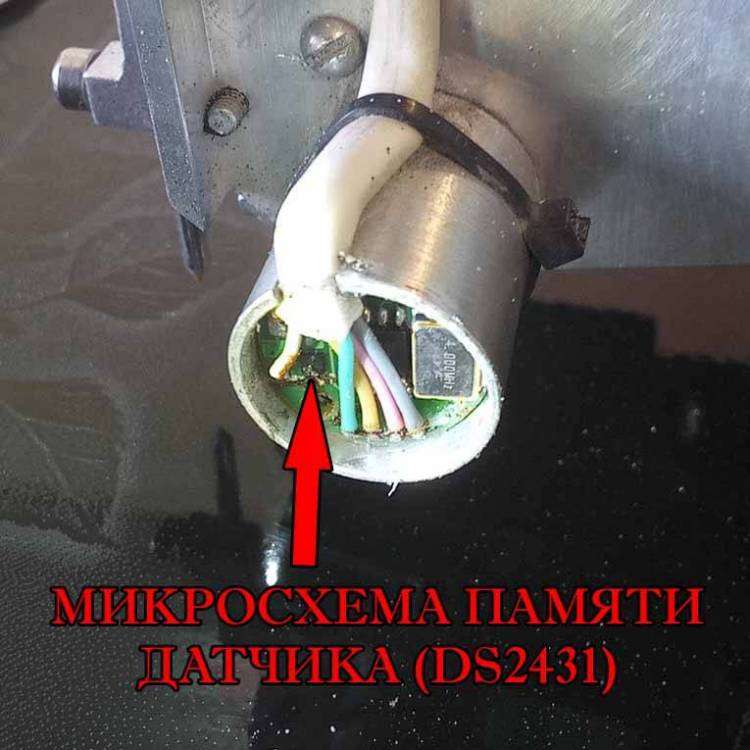

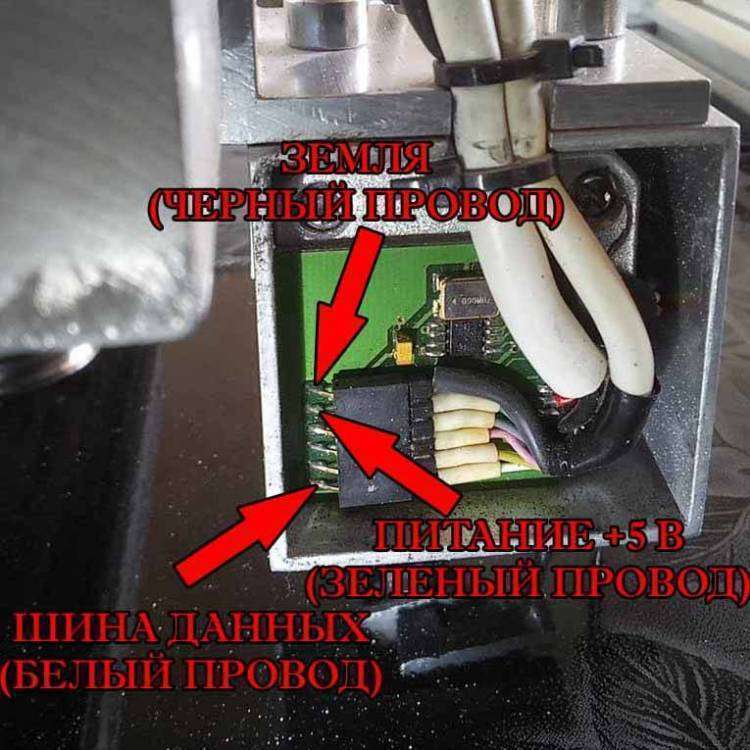

Если ошибка выскакивает непостоянно, то это точно проблема связи с микросхемой памяти датчика DS2431, т.е. пропадает питание микросхемы или ошибки при чтении или записи по шине данных. Микросхема имеет шину данных(белый провод), питание 5 вольт (зеленый провод) и землю (черный провод) (см. прикрепленное фото). Нужно брать мультиметр и в режиме прозвонки прозванивать 3 эти провода от платы управления до ударной головки.

Хотя, возможно, просто окислились контакты какого-либо разъема DB15, нужно зачистить и протереть их спиртом.



  • Нравится 1
  • Одобряю сказанное 3
Ссылка на комментарий
Поделиться на другие сайты

Спасибо всем кто откликнулся, на данный момент запустить станок в работу невозможно, всегда выбивает ошибку 3/03, не остаётся времени решить вопрос самостоятельно(заказы горят), отправил датчик уровня и плату в сауно, как только устранится ошибка, я сразу напишу в чём именно была проблема.



Ссылка на комментарий
Поделиться на другие сайты

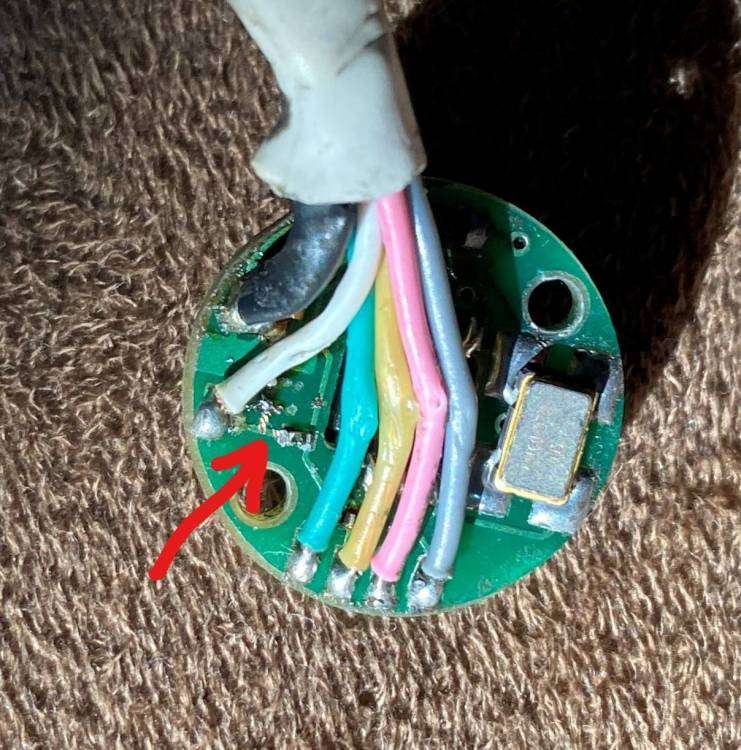

Всем привет, тоже выскочила ошибка 3/03, сфоткал свой датчик, но что то мне кажется что у меня микросхемы памяти нет не какой , как на фото выше? Кто знает она должна быть там, или это разные версии станка? У меня 7,2 версия



Inked2021-08-05 18.48.12_LI.jpg

28.07.2021 в 22:03, Malacal сказал:

Если ошибка выскакивает непостоянно, то это точно проблема связи с микросхемой памяти датчика DS2431, т.е. пропадает питание микросхемы или ошибки при чтении или записи по шине данных. Микросхема имеет шину данных(белый провод), питание 5 вольт (зеленый провод) и землю (черный провод) (см. прикрепленное фото). Нужно брать мультиметр и в режиме прозвонки прозванивать 3 эти провода от платы управления до ударной головки.

Хотя, возможно, просто окислились контакты какого-либо разъема DB15, нужно зачистить и протереть их спиртом.



Приветствую, посмотрите мое сообщение выше? Не подскажите там должна быть микросхема?

Ссылка на комментарий
Поделиться на другие сайты

Сегодня пришла плата и датчик уровня с сауно, проблема оказалась в датчике уровня. Не хочу перехвалить ребят из сауно, но все ошибки пропали и станок работает не плохо.

8 часов назад, Eldario сказал:

Всем привет, тоже выскочила ошибка 3/03, сфоткал свой датчик, но что то мне кажется что у меня микросхемы памяти нет не какой , как на фото выше? Кто знает она должна быть там, или это разные версии станка? У меня 7,2 версия



Inked2021-08-05 18.48.12_LI.jpg

Приветствую, посмотрите мое сообщение выше? Не подскажите там должна быть микросхема?

Да, должна быть маленькая микросхема.
