Просим помощи с проектированием шкафа под пескоструй


navekby
 Поделиться

Рекомендованные сообщения



Всем привет.

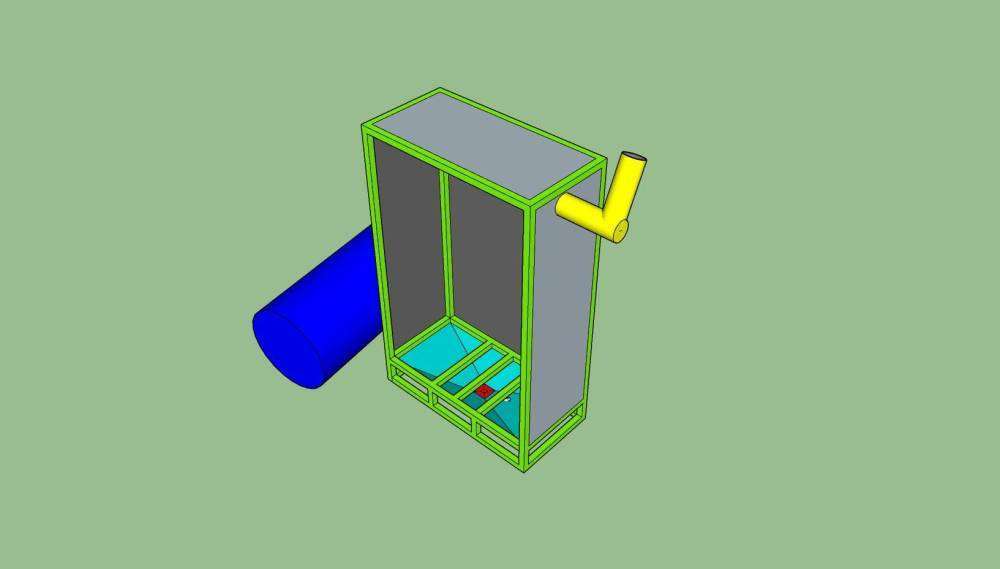

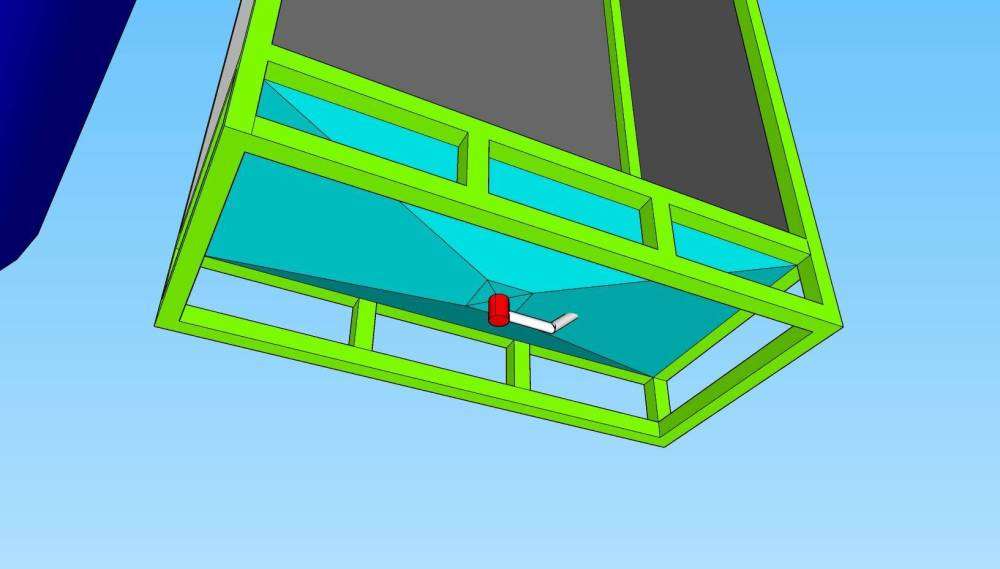

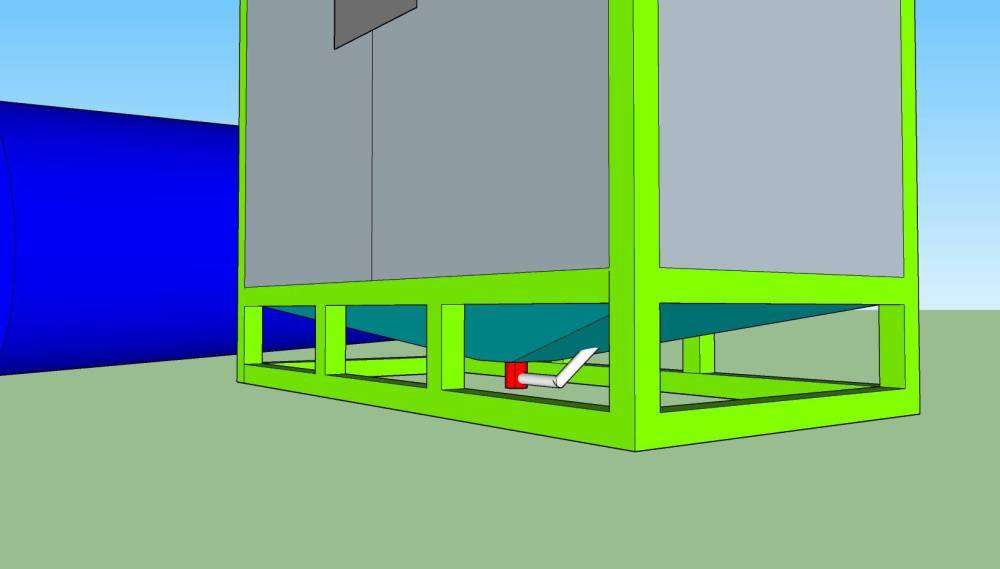

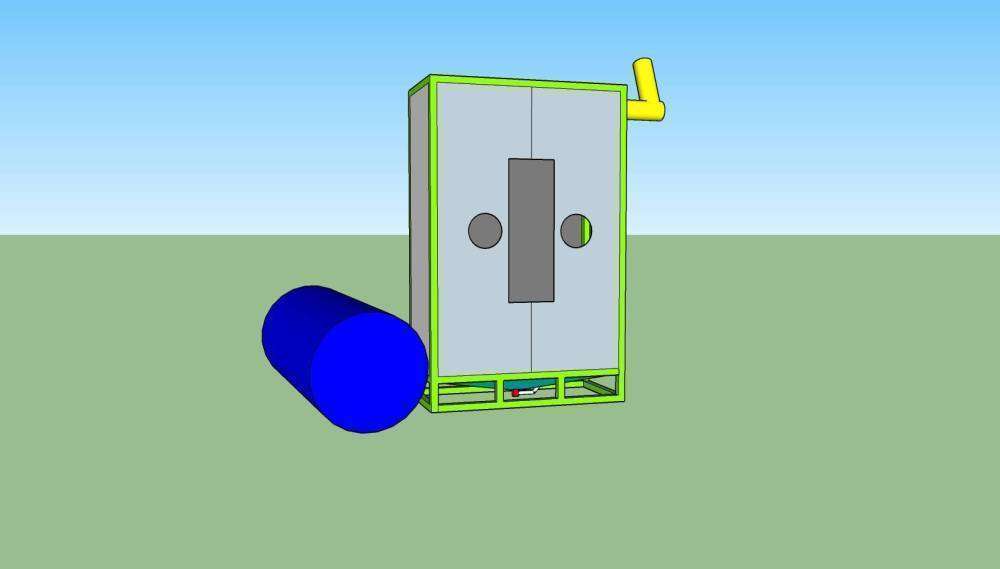

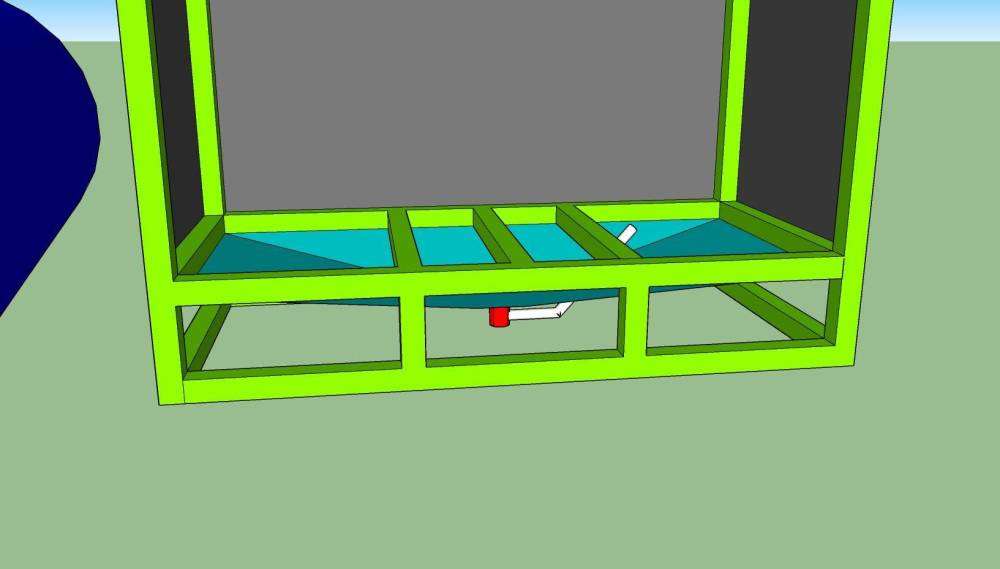

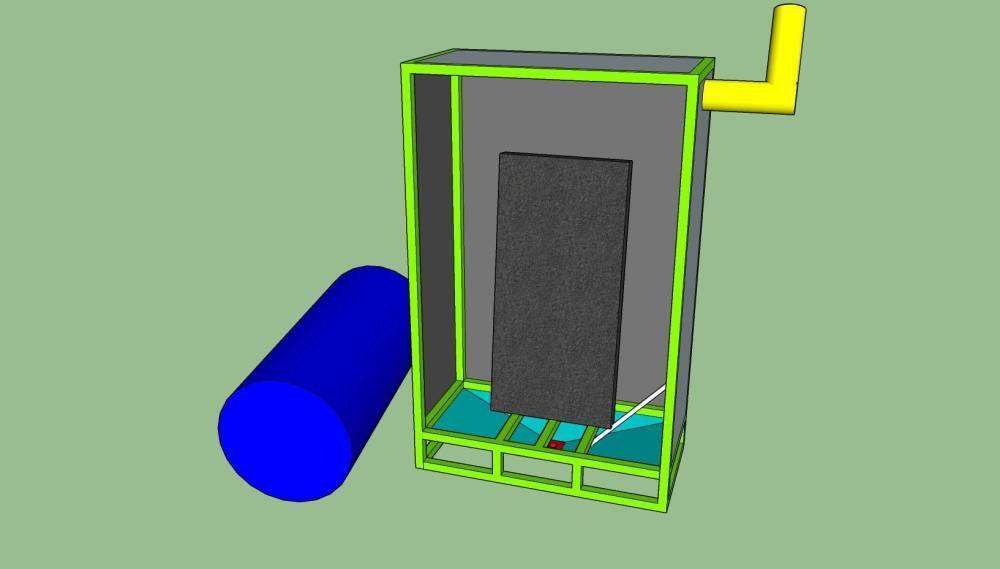

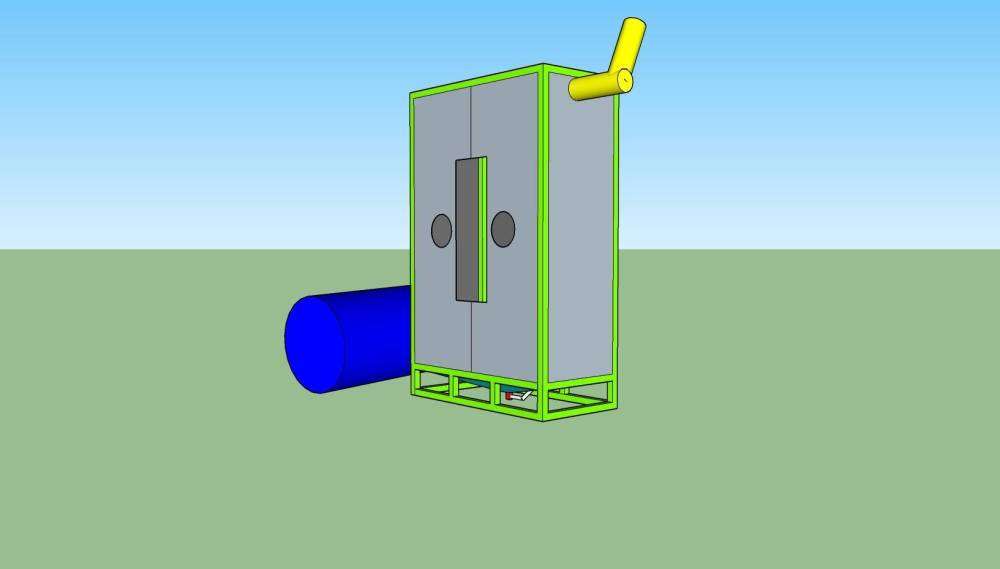

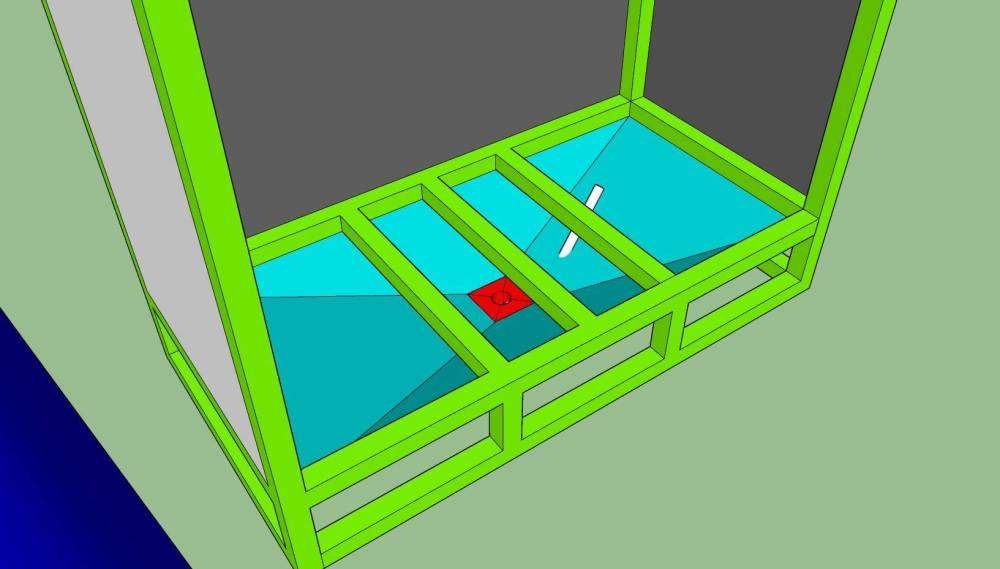

Есть потребность в шкафе для пескоструя памятников под сусальное золото и т.п. Хотим сварить конструкцию, как на прикрепленных к теме макетах. Смысл в том, чтобы абразив (предполагается электрокорунд) ссыпался в поддон и засасывался обратно в пистолет.

Компрессор имеет следующие характеристики: ресивер 270л, производительность НА ВХОДЕ 950 л/мин, двигатель 5,5кВт (380в). В шкафу предполагается достаточно мощная вытяжка для гранитной пыли. Передняя открывающаяся створка с рукавами и закаленым стеклом. Пистолет и сопла уже подбирать научились. Размеры шкафа 190х60х120см (профиль 40х40мм + листы железа)

Прошу ответить на следующие вапросы:

1. Имеет ли право на существование данная конструкция?

2. Будет ли пистолет засасывать образив из поддона без дополнительных устройств подачи (длинна шланга 1 метр)?

3. Будет ли достаточно принудительной вытяжки для отвода гранитной пыли? Она со временем будет смешиваться с абразивом, это нормально? Нужен ли какой-то фильтр-отделитель?

4. Нужен ли осушитель? Если нужен, то какой именно?



Приветствуется любая критика! Ну и сразу хочу сказать, что интересна именно эта конструкция, и никакая другая. Всякими метеорами и уличными уже наелись.











  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

Если всё получится, выложу потом фотки и макет со всеми размерами и деталями

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах



Имеет ли право на существование данная конструкция? да

2. Будет ли пистолет засасывать образив из поддона без дополнительных устройств подачи (длинна шланга 1 метр)? да нормальный компрессор для пмстолета.

3. Будет ли достаточно принудительной вытяжки для отвода гранитной пыли? Она со временем будет смешиваться с абразивом, это нормально? Нужен ли какой-то фильтр-отделитель? - На улицу будите отсасывать? Соседи-проверяющие органы не заругают? Если в помещение - то через несколько минут не сможете дышать.

4. Нужен ли осушитель? Если нужен, то какой именно? На компрессоре фильтр-редуктор, хватит





ящик 1.jpg

 Окно для рук лучше горизонтальное и повесить много брезентовых полосок шириной 30-40 мм

Нижний рисунок - труба не нужно. На шланг пистолета привяжете груз. Весь конус немного приподнять - чтобы абразив отработанный высыпать для просеивания или утилизации. Внизк конуса лучше сделать шибер.



ящик 2.jpg

Любое стекло в течении несколько дней потеряет прозрачность, сделайте быстро заменимым.

Фото 3 для беспылных пескоструйных аппаратов я использую такие вытяжки, их как раз изготавливают для пескоструйных камер.



ящик 3.jpeg

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

01.12.2021 в 16:31, mrmeskys сказал:

3. Будет ли достаточно принудительной вытяжки для отвода гранитной пыли? Она со временем будет смешиваться с абразивом, это нормально? Нужен ли какой-то фильтр-отделитель? - На улицу будите отсасывать? Соседи-проверяющие органы не заругают? Если в помещение - то через несколько минут не сможете дышать.

Сначала попробуем просто на улицу. Если будет перебор с пылью, то будем искать уловитель. То, что Вы советовали (DC15), вещь классная, с удовольствием бы поставил себе. Но в нашей Беларуси я её не нашел.

01.12.2021 в 16:31, mrmeskys сказал:

4. Нужен ли осушитель? Если нужен, то какой именно? На компрессоре фильтр-редуктор, хватит

Завтра гляну, мало ли у нас нету)

01.12.2021 в 16:31, mrmeskys сказал:

Нижний рисунок - труба не нужно. На шланг пистолета привяжете груз. Весь конус немного приподнять - чтобы абразив отработанный высыпать для просеивания или утилизации. Внизк конуса лучше сделать шибер.

Вот как иногда ОЧЕВИДНЫЕ вещи бывают неочевидны))) Большое спасибо!

01.12.2021 в 16:31, mrmeskys сказал:

Любое стекло в течении несколько дней потеряет прозрачность, сделайте быстро заменимым.

Так и сделаем.

Ещё раз спасибо за советы. Начинаем варить.

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Добавлю от себя вариант со стеклом. Стекло можно поставить большое и обклеить изнутри плёнкой. Плёнку прорезать на полоски по горизонтали с шагом 3 см. Вертикально с шагом по 15 см. И вычистить от плёнки один фрагмент. По мере его мутнения, отрывать новый фрагмент плёнки и так вам одного стёкла хватит очень надолго.

P.S. С глубиной шкафа не ошибитесь. Чтобы было удобно. Это один из важнейших моментов в постройке камеры.

Лучше сделать с запасом и брусок 15/15 сзади камня поставить. Если будем мало места будет невозможно работать.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Я тоже делал стекло с кусочками пластыря...потом стал оставлять стелы на тележке ,закатив в камеру, ( а она как вы знаете стоя стоит под наклоном  и песок до стекла не долетает...с той поры..видать по косой уходит вверх...

Одно стекло уже лет 7

Изменено пользователем Руслан
Ссылка на комментарий
Поделиться на других сайтах

  • 1 месяц спустя...

Как и обещал, вот небольшой видео-обзорчик получившегося шкафа.

Если что, спрашивайте здесь.







  • Нравится 8
Ссылка на комментарий
Поделиться на других сайтах

Усилий много-это хорошо...старались..

Но есть нюансы...

Очень сложная загрузка...

Вот как вы туда 1,2 метровый будете засовывать?

Логично было бы с такой конструкцией сделать дверь  до пола.Закатил тележку,закрыл эту дверь , оставил прям на тележке  и дуй.

А так каждую стелу минимум двое надо закинуть вовнутрь ...а если выше 1,1 метра то уже и четверо...

А если какой негабарит скульптурный ?

Вообщем не продумали...

Ссылка на комментарий
Поделиться на других сайтах

немного не привычно. а так то здорово вышло. у меня всё проще по принципу "дверь" открывается короб от стены. на тачке подвозим переворачиваем к стене.

9 часов назад, Руслан сказал:

А так каждую стелу минимум двое надо закинуть вовнутрь

два человека в любом случае комфортней. ну и кран обычный шаровый, сопло такое же. вытяжка улитка. Единственно мы дуем как с пуливизатора на расстоянии 20см примерно. поэтому закрываем всё не проклеенные участки.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, КАМЕНОТЁС сказал:

поэтому закрываем всё

Меня это то же смутило .А если рука с похмела дрогнет? :biggrin:

Ссылка на комментарий
Поделиться на других сайтах

16 часов назад, Руслан сказал:

Очень сложная загрузка...

Вот как вы туда 1,2 метровый будете засовывать?

Вообщем не продумали...

6 часов назад, КАМЕНОТЁС сказал:

немного не привычно. а так то здорово вышло. у меня всё проще по принципу "дверь" открывается короб от стены. на тачке подвозим переворачиваем к стене.



Видео специально для вас))





Изменено пользователем navekby
  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

Не жалко вам свои спины..ох не жалко...

Вон парень  последнюю в видео  еле запёр...аж ноги дрогнули...

А если корка 130 сантиметров с толщиной 12..или типовой 150 сантиметров 10-ка...

В том году дул двухметровый...на каре завозил в пескоструйную...примотали через доски стоя и завезли...

Хотя может Вы сусалку по цене хлеба продаёте...

Я сусалку продаю 800 рублей знак...и меньше 130 сантиметров стел с сусалкой у меня редко бывает..

Но вернёмся к истокам

01.12.2021 в 00:27, navekby сказал:

Есть потребность в шкафе для пескоструя памятников под сусальное золото и т.п.

Сусальное золото после пескоструя это хрень (сам так делаю :blush::bad:

Поэтому мечтаю иметь рубленные знаки,но учитывая что это рубщик-которого сейчас не найти, хочу купить фрезер .

Говорят он может делать знаки имитируя рубку.

Вот усилия в этом направлении - вещь :good:

Сделали да сделали-фиг с ним...вещь вообщем то не лишняя,но с каждым шагом к просвещению будет всё меньше и меньше востребована.

Не скажу что я много продаю сусалки.

Мало продаю..ох мало...

Но для этого есть часть факторов-над котрыми я еще работаю.

Но уверен когда я всё реализую, то продавая сегодня одну сусалку в год,я буду продавать три в год. Что тоже не плохо

Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, Руслан сказал:

А если корка 130 сантиметров с толщиной 12..или типовой 150 сантиметров 10-ка...

Буквально вчера закидывали вдвоём 150х70х10. Нормально...никто даже не кряхтел))

5 часов назад, Руслан сказал:

Я сусалку продаю 800 рублей знак...

Нам до этой цены, как до луны) конкуренция в нашем городе основана на "чем дешевле, тем проще клиентам закрывать глаза на качество"...

Так как теперь в нашем городе глубже нас никто не бъет, то мы разделили сусалку на 2 категории, по глубине выборки: 2-3мм - 3$ за символ и 4-8мм - 5$. А сусалки мы делаем достаточно много, даже мелким оптом

5 часов назад, Руслан сказал:

Поэтому мечтаю иметь рубленные знаки,но учитывая что это рубщик-которого сейчас не найти

У нас рубленого текста на карелии/украине не видел ни разу. Только кривой и на базальте)))) спецов тоже нету

5 часов назад, Руслан сказал:

Говорят он может делать знаки имитируя рубку.

В прошлом году, на выставке в минске, видел такой вариант из под фрезера. Действительно, от ручной рубки мало чем отличается.

Ссылка на комментарий
Поделиться на других сайтах

16 часов назад, navekby сказал:

Буквально вчера закидывали вдвоём 150х70х10.

Ключевое "закидывали";)

16 часов назад, navekby сказал:

конкуренция в нашем городе основана на "чем дешевле, тем проще клиентам закрывать глаза на качество"...

Как корабль назовешь..так и...:P

17 часов назад, navekby сказал:

А сусалки мы делаем достаточно много, даже мелким оптом

Был бы хомут-а шея найдётся...:dontknow:

17 часов назад, navekby сказал:

У нас рубленого текста на карелии/украине не видел ни разу.



17 часов назад, navekby сказал:

В прошлом году, на выставке в минске, видел такой вариант из под фрезера. Действительно, от ручной рубки мало чем отличается.

Эти две имеют достойное применение-но не для опта,а только для продажи.

Ссылка на комментарий
Поделиться на других сайтах

  • 2 месяца спустя...
22.01.2022 в 18:53, navekby сказал:

Видео специально для вас))

Правильная у вас тележка. Уж простите, я бы ось колес чуть чуть сдвинул к постели камня. Еще легче пользоваться станет. У нас в основном метровики и потому ось ставим на 40 см от постели.

В общем все :good:

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
20.04.2022 в 01:13, Сергеев Сергей сказал:

Вечер добрый . Можно ваш тел на lnv2016@ yandex.ru или почту

Отправил

Ссылка на комментарий
Поделиться на других сайтах

18.04.2022 в 17:34, crazy сказал:

я бы ось колес чуть чуть сдвинул к постели камня

во второй нашей тележке именно так и сделано! :biggrin:
