Ударно-гравировальный станок миртелс леонардо tc5060

[Artist11]

Всем доброго времени суток! Есть вопрос касаемо поэтапного нанесения изображения (по частям). Знаю как делают на Сауне.

А как можно продолжить гравировку без пробелов с точностью до мм. на данном станке? У него имеется система упрощающая эту задачу?



[Soaring man]

Ну данное изображение вообще по-моему нет проблем по частям набить.

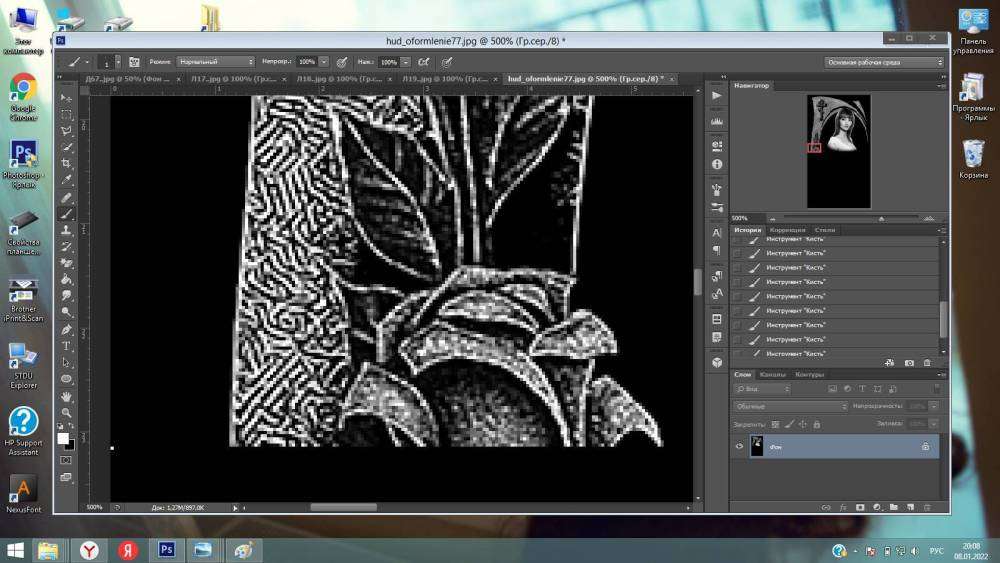

На оформлении оставь пропуск в пару пикселей между частями гравировки, лучше рваный чтоб не так заметно было. И набивая первую часть набей и контрольные точки в пару пикселей размером.

Потом перемести станок и по этом контрольным точкам соедини, чтоб игла на них обе попадала. Картинку для гравировки, естественно, надо сделать так чтоб всё правильно соединилось, но тут уж сам подумай

[Connar]

не попадешь в пиксель никак

в 4 захода надо бить

[Soaring man]

2 часа назад, Connar сказал:

не попадешь в пиксель никак

Я уж сколько раз попадал, и ударником, и лазером.

Если размер позволяет то 2х заходов достаточно

[Artist11]

5 часов назад, Soaring man сказал:

набивая первую часть набей и контрольные точки в пару пикселей размером.

Точки для начальных точек второго изображения? На Сауно он исходит вроде от одной начальной точки. Верхний слева уголок.

Обе точки это 2 верхних уголка второго изображения, 2 точка нужна чтобы картинка не покосилась?

Мы параллель по линейке определяли. 2 точку не использовали а как проверить чтобы игла падала на 2 точку?

Простите за глупые вопросы у меня совсем небольшой опыт

Изменено 8 января, 2022 пользователем Artist11

[Soaring man]

44 минуты назад, Artist11 сказал:

На Сауно он исходит вроде от одной начальной точки. Верхний слева уголок.

а как ты с одной точкой угол выставишь?

если прямая линия будет то можно и одну, но тогда переход будет видно.

Но если стык на такой небольшой части как тут (оформление) то 2я точка по любому нужна



[Artist11]

12 минут назад, Soaring man сказал:

а как ты с одной точкой угол выставишь?

Измеряя линейкой по рамке станка. То есть от исходного расположения

12 минут назад, Soaring man сказал:

а как ты с одной точкой угол выставишь?

если прямая линия будет то можно и одну, но тогда переход будет видно.

Но если стык на такой небольшой части как тут (оформление) то 2я точка по любому нужна

Вроде начал понимать))

12 минут назад, Soaring man сказал:

Но если стык на такой небольшой части как тут (оформление) то 2я точка по любому нужна

Ты мне объясни пожалуйтса к 2 точке кнопками управления (в ручную) можно иголку подвести?

Изменено 8 января, 2022 пользователем Artist11

[Soaring man]

10 минут назад, Artist11 сказал:

Измеряя линейкой по рамке станка. То есть от исходного расположения

это не надежно

11 минут назад, Artist11 сказал:

Ты мне объясни пожалуйтса к 2 точке кнопками управления (в ручную) можно иголку подвести?

ну да, хотя можешь аккуратно вручную головку туда тянуть, потом нулировать перед гравировкой

[Artist11]

1 минуту назад, Soaring man сказал:

ну да, хотя можешь аккуратно вручную головку туда тянуть, потом нулировать перед гравировкой

офигеть, а так можно было

[Soaring man]

23 минуты назад, Artist11 сказал:

офигеть, а так можно было

можно, но нежелательно

[Artist11]

2 минуты назад, Soaring man сказал:

можно, но нежелательно

Благодарю за советы

[Connar]

если уж резать раз то не поперек. а вырезать розу

[Soaring man]

15 минут назад, Connar сказал:

если уж резать раз то не поперек. а вырезать розу

Да, по контуру лепестков розы и остаток однотонной части тоже не прямой линией

[serg11]

В редакторе Агат есть кнопочка "  Секторизация", жмешь, и редактор разбивает изображение на части, и станок бьёт секторами.
