Станок "агат" иногда набивает фото с полосками. почему это происходит и как это исправить?


Рекомендуемые сообщения

Здравствуйте! Станок Агат 2.12 иногда бьёт фото полосами. Раньше всё было нормально. В ремонт возили, сказали, что проблема в программе. Но не может быть проблема в программе, она той же версии, год уже с ней работаю по одному и тому же шаблону, всё получалось хорошо. Сейчас набились три фотки с полосами, другая точно такая же, с теми же настройками, без полос. Я не понимаю, что происходит и как это исправлять, подскажите, пожалуйста :(

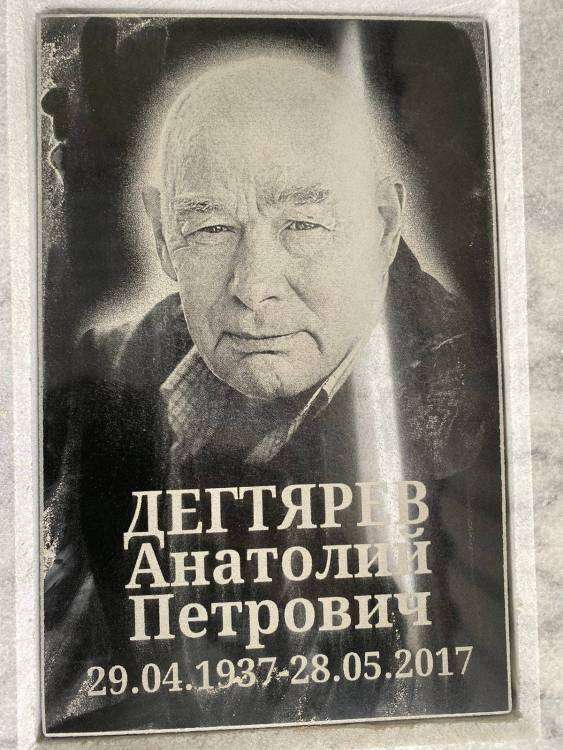

Вот нормально получилось. Сегодня набили.

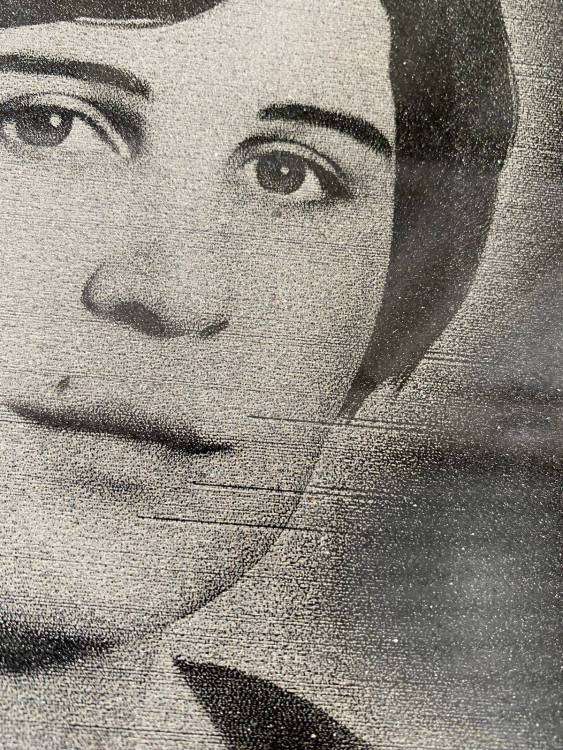

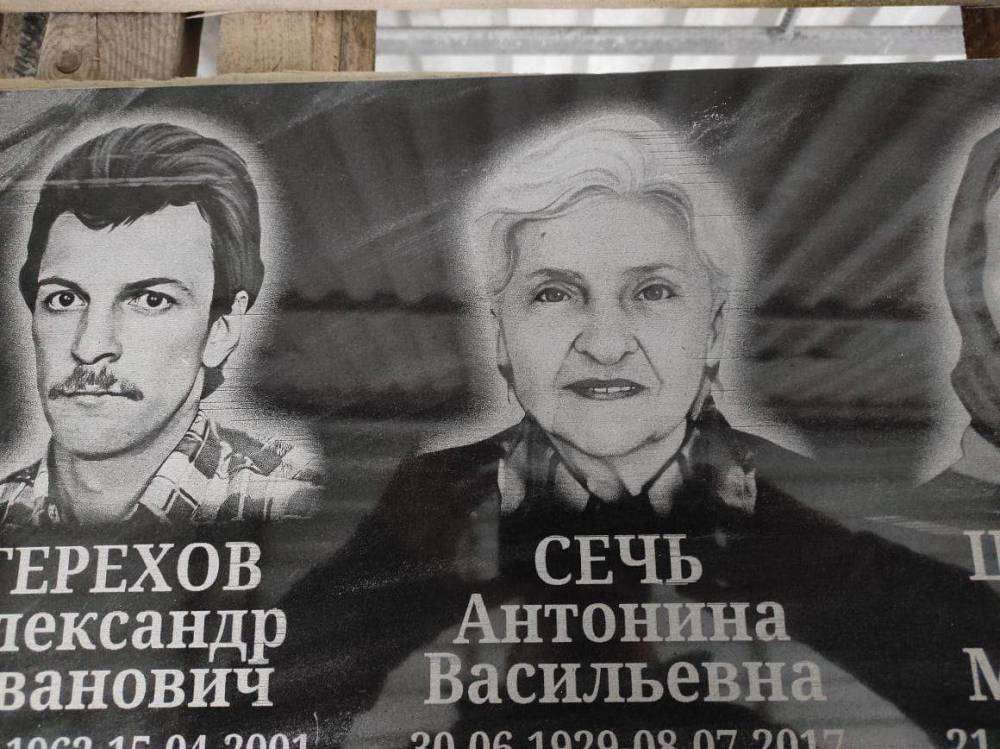

А вот вчерашние с полосками:

f36b382b-a31d-403b-81aa-de1e8e47c174.thumb.jpg.a9e5550bc17965b4ad8c233df829c797.jpg8a263eeb-e105-413b-ac90-db366d01cb6e.thumb.jpg.eeb1d945b559df99c2a2a50cc7d76d5b.jpg

Все делались по одному и тому же шаблону. Эти три внизу просто вместе совмешены, бились одновременно. Размер у них у каждой 20х30 см.



Изменено пользователем tochka
Ссылка на комментарий
Поделиться на другие сайты

Привет , рекомедую перебрать двигатель печатной головки, почистить от пыли , проверить на подклинивание двух подшипников нутри.

  • За умную мысль 1
Ссылка на комментарий
Поделиться на другие сайты

Так вот, возили уже, ремонтники сказали, что все нормально.

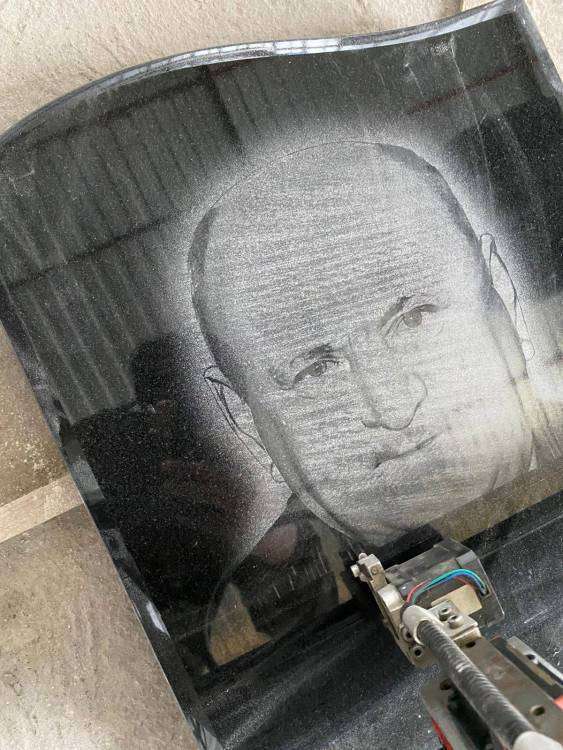

Может быть какая-то программная ошибка? Сегодня вот набили предыдущую фотку нормально, а на этой вообще странности:


Просто если бы было дело в головке, станок бы все изображения портил, разве нет?

Ссылка на комментарий
Поделиться на другие сайты

21 минуту назад, tochka сказал:

Сегодня вот набили предыдущую фотку нормально, а на этой вообще странности:

непонятные странности. не понятно что там на фото.

1. поменяйте провод на Х.  можете просто соплю повесит на веревочке, даже не прокладывая в кабель канал, из любого провода, шшвп какой нить.

2. если не поможет, наверное замена головы.

если сильно хочется можно снять моторы и просто по рельсе покатать, есть закусывания или нет.

Ссылка на комментарий
Поделиться на другие сайты

Ну вот да, первые фото пропусков в печати и эти  разводы имеют скрее разную причину. может с приводными шкивами что, можно снять ремни и повращать привода.

механическая часть станка двольно проста, минимун инструмента и мультиметр провода прозвонить.



В редакторе какой режим гравировки , микса-сьерра , микса-джарвис.?

Ссылка на комментарий
Поделиться на другие сайты

15.04.2022 в 16:07, Connar сказал:

1. поменяйте провод на Х.  можете просто соплю повесит на веревочке, даже не прокладывая в кабель канал, из любого провода, шшвп какой нить.

И что даст поменять провод на X ???... У него что? Мотор по Х останавливается? Тут либо  провод на голову который идёт , либо подшипник в моторе головки клинит, либо голова зависает в воздухе, почистите и смажьте рельсу с кареткой на которой голова держится! Пролема однозначно не в программе!!! Это какие ремонтники вам так сказали? Вы к кому возили?

Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Wanderer3000 сказал:

Тут либо  провод на голову который идёт

ну конечно на голову.

подшибник в норме, он бы размазюкивал тогда, а не катался.

кстати да, вариант что голова на рельсе Z клинит

  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

@Connar Не тот подшипник, который катается! А который в моторе(головке) стоит! Редко, но бывает, что и он подклинивает....

Изменено пользователем Wanderer3000
Ссылка на комментарий
Поделиться на другие сайты

15.04.2022 в 15:33, ERROR сказал:

Привет , рекомедую перебрать двигатель печатной головки, почистить от пыли , проверить на подклинивание двух подшипников нутри.

Оно на то и похоже! Потому, что видно на фото, что полосы начинаются из тёмных областей, где слабая сила удара! А белые хватает силы пробить...

Но!!! Совет советом, но если они разберут головку, то есть снимут коромысло с вала, потом настроить её правильно не смогут! Там не всё так просто, как кажется на первый взгляд!)))

Изменено пользователем Wanderer3000
Ссылка на комментарий
Поделиться на другие сайты

Ну, просветите в чём там сложнось настройки. Это простейший шаговый двигатель линейных перемещений , вынимаем якрь зачищаем 1500-2000 шкуркой , промываем очистителем контактов, продуваем статор, снимаем пылиники с опорных подшипников промываем внутренности, пыльники я заменил на резиновые . При сборке болты стяжные не затягиваем сразу а как бы из стороны в сторону покрутить весь бутерброд чтоб он весь встал в линию оси двигателя , затягиваем но без фанатизма.....и всё , всё работает и настраивать ничего не надо.

А вот более хреновую систему натяжения ремней и придумать сложно. ВЕЛОСИПЕД а не станок.
