Волнообразные строки. h e l p !!!!


Рекомендуемые сообщения

Здравствуйте, коллеги!
Станок вместо ровной строки делает волнообразную, повторяя вал по оси "Х".
Уже всю голову сломал! Перепробовал всё, что можно - ничего не помогает!
Из того, что пробовал сделать:
1) менял подшипники на валу "Х".
2) менял каретку "Х"
3) менял рельсу "Х"
4) менял гайку ШВП "Х"
Всё регулировал, подтягивал, идеально выставлял и ничего из этого НЕ ПОМОГЛО! :furious:
Возил станок в Беседы, там мастера тоже ничего не смогли сделать.
Кто-нибудь может внятно объяснить как решить эту проблему?

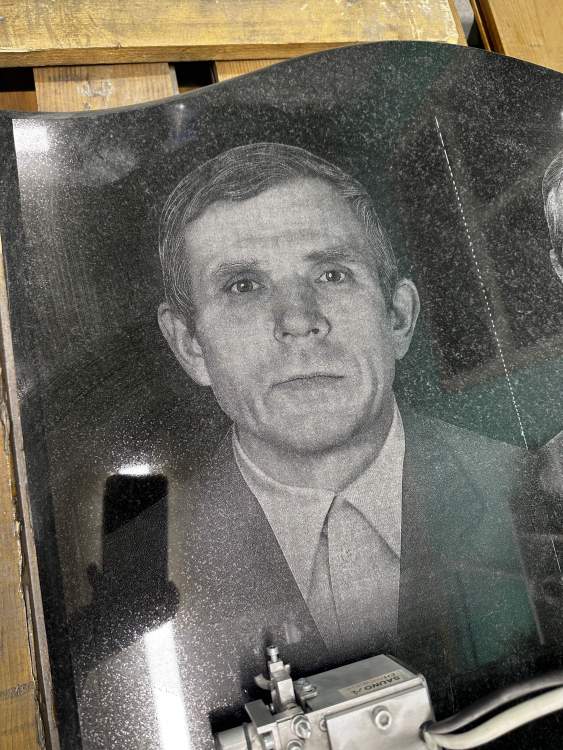

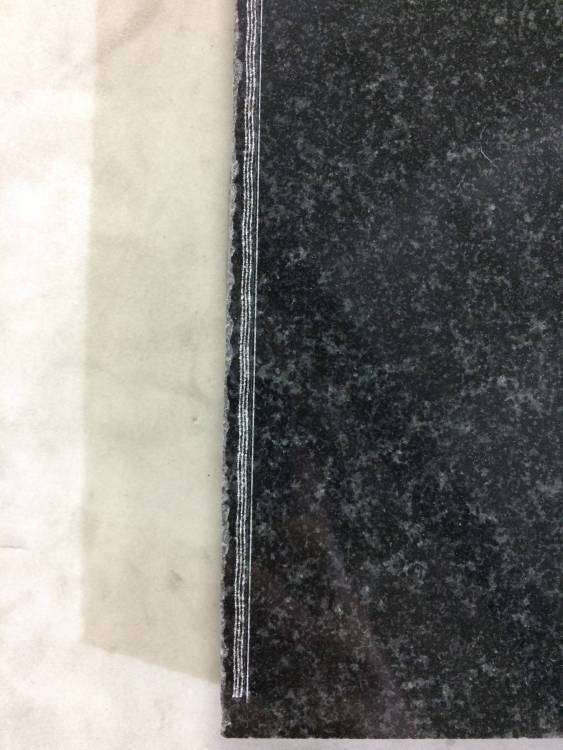

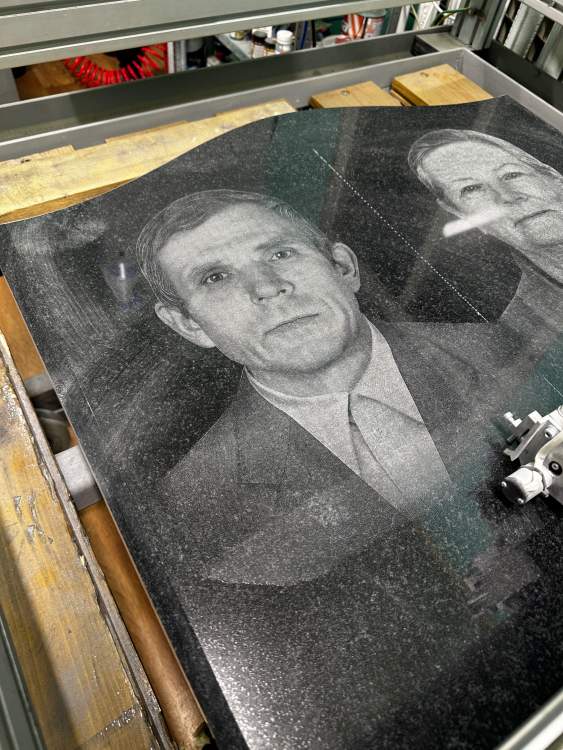

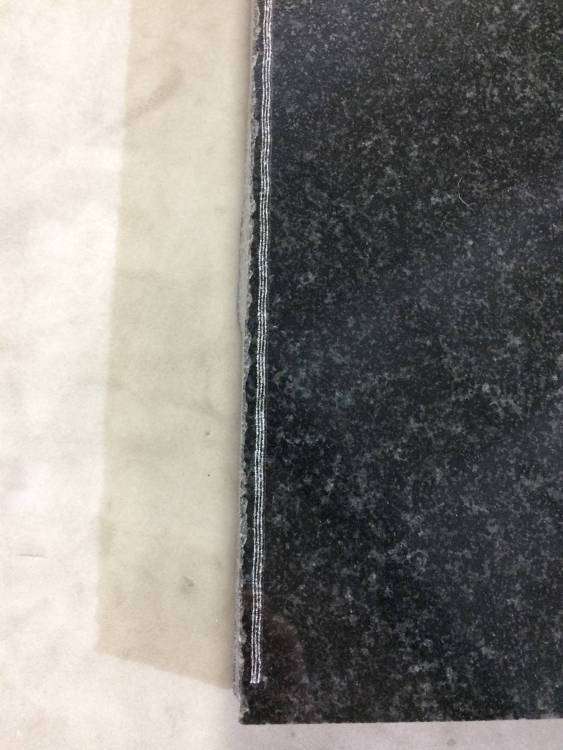

Для наглядности начертил ровную полосу по линейке.


Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Юрок сказал:

1) менял подшипники на валу "Х".
2) менял каретку "Х"
3) менял рельсу "Х"
4) менял гайку ШВП "Х"

Муфту менял? :drag:

Ссылка на комментарий
Поделиться на другие сайты

А опустить иглу на камень (зазором), чуток прижать пальцем, чтобы царапала и проехать по Х, будет ровная полоса?
Нет ли люфта по Z?

Ссылка на комментарий
Поделиться на другие сайты

Привет!

8 часов назад, Юрок сказал:

5) менял муфту "Х".

Зазор между половинками муфты проверь.

Давно это было ... насколько помню у тебя сауно ещё из немеченских деталей. Я промерял (микрометром) направляйку на Х и заказал новую ... новая пришла с "просаженная" по рахмерам сразу. Потому просто на каретке Х перерегуллировал (подтянул равномерно) регулировочные винты в т.ч. те, что Z держат.

И ещё могу предположить, что стоит отпустить вал Х, ослабить крепление опорного подшибоса и поганять, равномерно подтягивая крепление во время вращения вала, Как говорили мне сауновцы "Ти туда суда пакрути, Люфта уйдёт ..."

Изменено пользователем Eraser
Ссылка на комментарий
Поделиться на другие сайты

@katalist , не понимаю почему вы думаете на Z ?
Выставлял заготовку по уровню, что Z вообще не работала...


@Igor Filistovich Если прижать иглу к камню, то царапать она тоже будет волнистой линией.
Перемещал "голову" с кареткой по направляющей "Х" - невооружённым глазом видно как её мотает влево-вправо (из-за этого получается волнистая строка). Это всё понятно...
Главный вопрос: как убрать эту болтанку? У меня никак не выходит. Что бы я не пробовал и не менял...

@Eraser

4 часа назад, Eraser сказал:

Зазор между половинками муфты проверь.

И зазоры делал разные и муфты разные ставил (кулачковые, сильфонные) - всё бестолку.


4 часа назад, Eraser сказал:

на каретке Х подтянул равномерно регулировочные винты в т.ч. те, что Z держат.

Да, это тоже всё делал. Слайд-блок на рельсе стоит чётко, не шатается, и шарики в нём равномерно бегают по желобкам, не закусываются.



Ссылка на комментарий
Поделиться на другие сайты

29 минут назад, Юрок сказал:

@katalist , не понимаю почему вы думаете на Z ?
Выставлял заготовку по уровню, что Z вообще не работала...


@Igor Filistovich Если прижать иглу к камню, то царапать она тоже будет волнистой линией.
Перемещал "голову" с кареткой по направляющей "Х" - невооружённым глазом видно как её мотает влево-вправо (из-за этого получается волнистая строка). Это всё понятно...
Главный вопрос: как убрать эту болтанку? У меня никак не выходит. Что бы я не пробовал и не менял...

@Eraser

И зазоры делал разные и муфты разные ставил (кулачковые, сильфонные) - всё бестолку.


Да, это тоже всё делал. Слайд-блок на рельсе стоит чётко, не шатается, и шарики в нём равномерно бегают по желобкам, не закусываются.

Сейчас у одного станка проблема с полосами. Что только не менял - бесполезно. Выяснил, что изношен сам вал под одним из подшипников около мотора. Пытаюсь восстановить вал и буду пробовать собирать и тестировать. Думаю в этом была причина. Вам тоже рекомендую проверить износ вала.

Ссылка на комментарий
Поделиться на другие сайты

ДА, пожалуй остается только вал. Можно отсоединить ШВП от слайд-блока по "X" и посмотреть как ведет себя вал без него. Валу будет легче крутиться и будет лучше видно, где его "колбасит".

Интересно, а что было со станком и как начала проявляться эта ситуация?

Ссылка на комментарий
Поделиться на другие сайты

@katalist , да, тоже склоняюсь к тому, что всё сводится к валу...


39 минут назад, katalist сказал:

Выяснил, что изношен сам вал под одним из подшипников около мотора. Пытаюсь восстановить вал ...

А как вы будете его восстанавливать?



@Igor Filistovich , уже отсоединял и гонял...
Чувствуется небольшой люфт на валу, но не критичный.
А всё в сборе даёт такой ужасный результат с волнами...

30 минут назад, Igor Filistovich сказал:

Интересно, а что было со станком и как начала проявляться эта ситуация?

Эту проблему уже давно заметил и с годами она только усугублялась...
Причём художка (портреты, пейзажы, цветы и т.п.) получаются неплохо, т.е. эта волнистость не переходит в полостность на изображениях.
И только когда кресты стали получаться не прямыми а волнистыми, то тут уж хочешь/не хочешь, а начнёшь разбираться.
Склоняюсь к тому, что действительно где-то проблема на валу.

Изменено пользователем Юрок
Ссылка на комментарий
Поделиться на другие сайты

54 минуты назад, Юрок сказал:

Чувствуется небольшой люфт на валу, но не критичный.
А всё в сборе даёт такой ужасный результат с волнами...

А может несоостность вала и направляющей слайд-блока, если в сборе ситуация усугубляется?
Пробовал отпускать направляющую и постепенно гоняя зажимать?

P.S. Я бы еще попробовал отпустить чуток болты регулировочные (до минимального люфта)

Изменено пользователем Igor Filistovich
Ссылка на комментарий
Поделиться на другие сайты

10 минут назад, Igor Filistovich сказал:
1 час назад, Юрок сказал:

А как вы будете его восстанавливать?



Вал обварили немного, теперь отдам токарю вместе с подшипниками, чтоб проточил наваренное под посадку подшипника. Никто не хотел браться за восстановление вала, приходится искать отдельно кто наварит, потом отдельно токаря. :)

Ссылка на комментарий
Поделиться на другие сайты

Скорость гравировки какая?

Готовое изображение имеет вертикальные полосы?

Винт на гайке швп крутил?

11 часов назад, Eraser сказал:

И ещё могу предположить, что стоит отпустить вал Х, ослабить крепление опорного подшибоса и поганять, равномерно подтягивая крепление во время вращения вала,

 солидарен

Ось зет :hmm:,  а как она себя ведёт если уровень завалить? Миллиметров на пять - восемь.



Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

@katalist @Igor Filistovich , коллеги, в общем заменил я вал на новый и-и-и... (моё удивление) - ничего не поменялось! :hmm:

Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Юрок сказал:

@katalist @Igor Filistovich , коллеги, в общем заменил я вал на новый и-и-и... (моё удивление) - ничего не поменялось! :hmm:

Можете прислать станок ко мне на ремонт - сделаю.

Ссылка на комментарий
Поделиться на другие сайты

@katalist , в вы разобрались из-за чего такая волнистость получается?


В 06.09.2022 в 18:04, katalist сказал:

Вал обварили немного, теперь отдам токарю вместе с подшипниками, чтоб проточил наваренное под посадку подшипника. Никто не хотел браться за восстановление вала, приходится искать отдельно кто наварит, потом отдельно токаря. :)

Как у вас дела с валом? Получилось выточить?

Ссылка на комментарий
Поделиться на другие сайты

25 минут назад, Юрок сказал:

@katalist , в вы разобрались из-за чего такая волнистость получается?


Как у вас дела с валом? Получилось выточить?

Да, все получилось. Установил доработанный вал, проверил несколько раз на разных портретах и отправил станок заказчику. Работает идеально.

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...

@bottichelli вы оба портрета били одновременно, так? Ж норм а М в полосах. Значит проблема не в станке а в ретуши. А та полоса по середине ,Камнерез уже объяснил.

Изменено пользователем Агита
Ссылка на комментарий
Поделиться на другие сайты
