Фрезеровка, инструмент

[goshanjke]

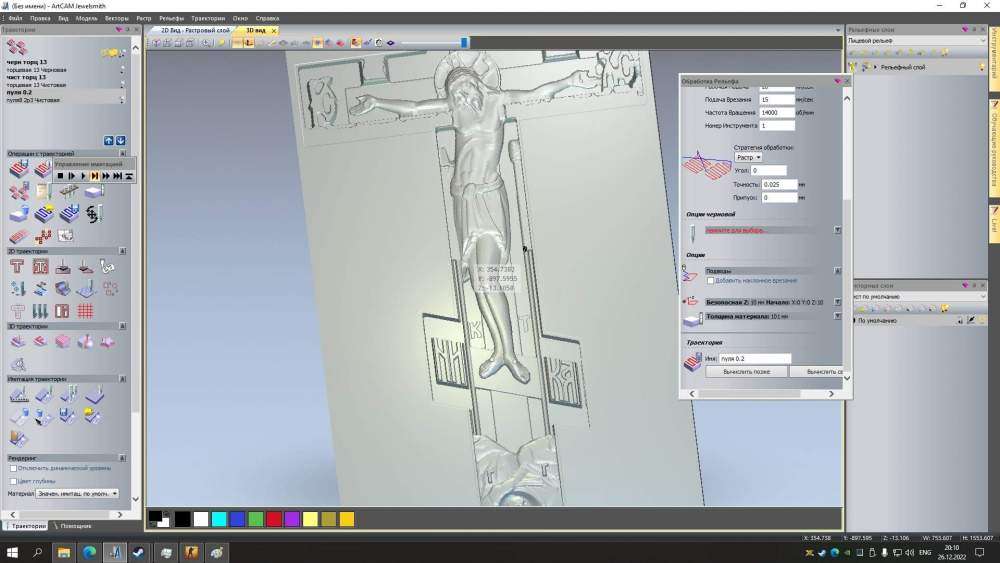

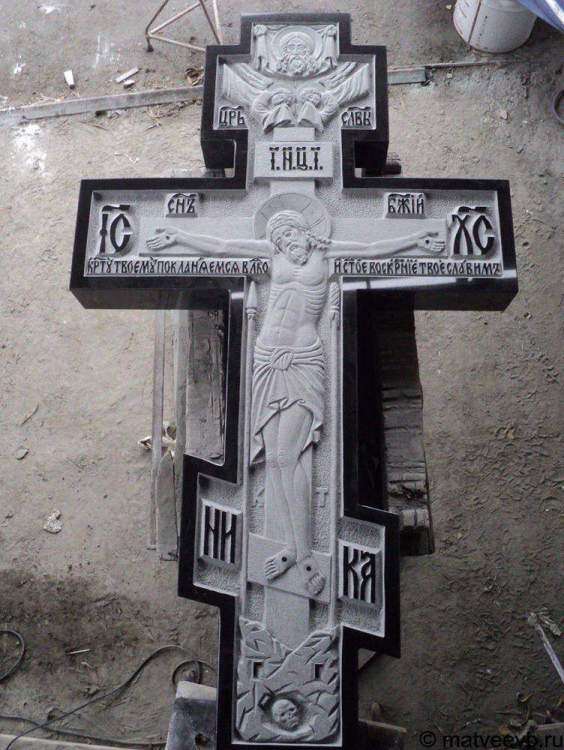

Всем привет, имеется такой заказ

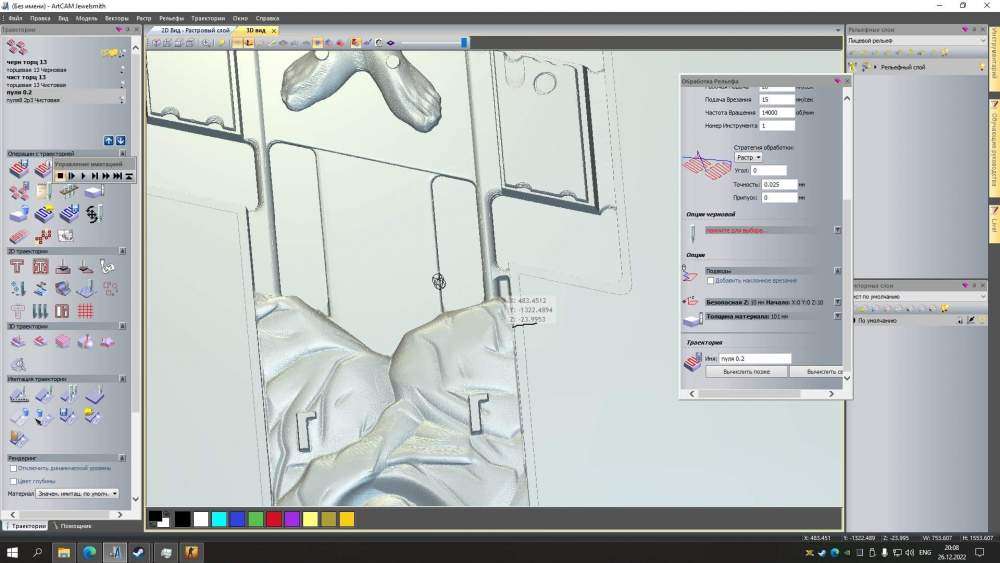

После черновой и чистовой обработки торцевой фрезой d13 и последующей установки фрезы 3мм получается , что фреза , в местах где не залезла торцевая, будет снимать по 6-7 мм в глубину. подскажите нормально ли себя будет чувствовать инструмент при этом? Спасибо

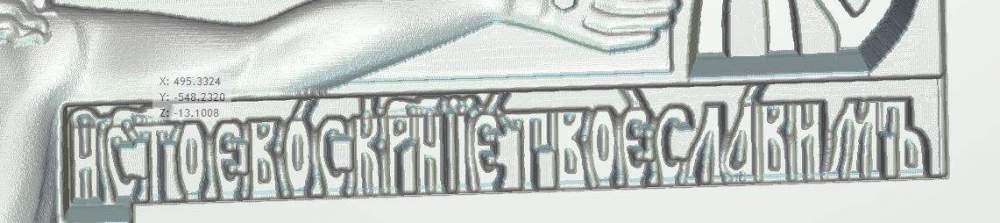

и по поводу букв

думаю подчистить другим инструментом, что посоветуете? спасибо

p.s. опыта мало, первый год с фрезерным

Изменено 26 декабря, 2022 пользователем goshanjke

[minus]

Только методом проб и ошибок братец.

Если выбрать стратегию обработки спираль(смещение), сделать шаг поменьше, думаю можно не переживать.

Наклонное врезание не забываем.

На образце вижу буквы и символы не тронутые фрезой , их бы вектором выделить что бы потом не полировать.

Я бы такой крест без черновой фрезеровал.



[zelenok]

1 час назад, minus сказал:

их бы вектором выделить что бы потом не полировать

Угу, но вырезать другой операцией и инструментом

Да, сейчас уже на вопросы с черновыми-чистовыми проходами и ответить нечего

[denya10rus]

Поддерживаю пост выше по поводу прохода без черновой. 3d смещение с шагом 0.2 решает все вопросы

[goshanjke]

@minus @denya10rus Спасибо за ответы, я никогда не пробовал обрабатывать сразу чистовой, можете рассказать в каких случаях это делается и как задать УПшку или может какие-нибудь видео материалы есть?  соответственно другие обработки кроме растра не использовал. @zelenok

[Дмитрий63]

Добрый день.

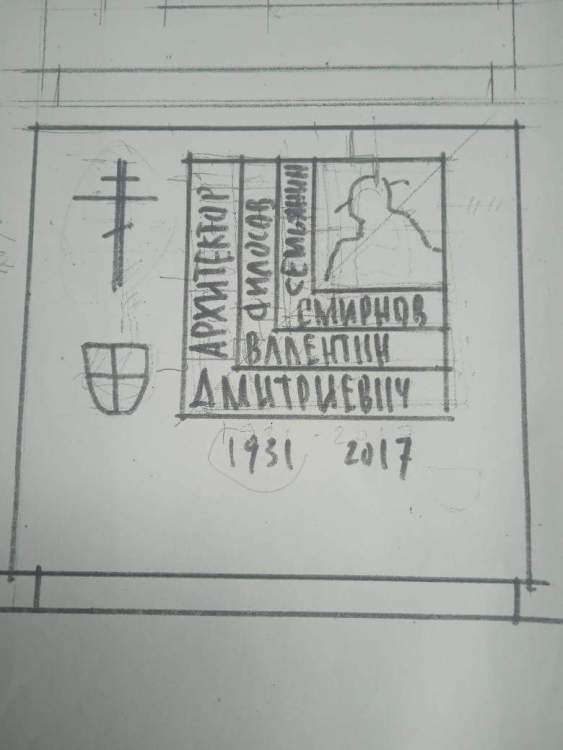

возможно такое сделать?
каждая ступень опускается на 2,5 см камень черный габбро.
если да то может дадите совет как ?
площадь выборки 60/60 ширина ступени 7см





[Калуга]

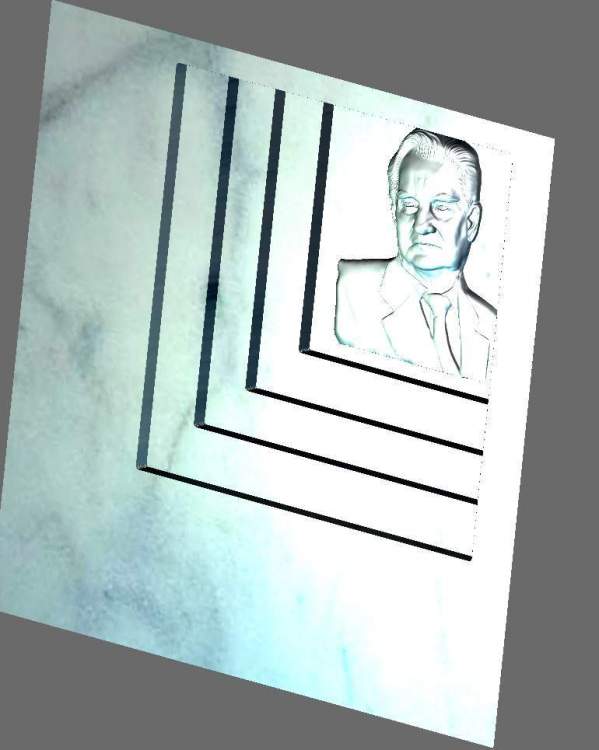

Сделать то можно. Уклон хотя бы 15 градусов можно применить?

[zelenok]

5 минут назад, Калуга сказал:

Уклон

Нишу ступенчатую всю вообще-бы пересчитать-маленькая онаС уклоном смотреться будет интересней

[Калуга]

Надпись выступающая или утопленная?

Можно и без уклона сделать, только по углам останется закругление от фрезы.

Изменено 28 марта, 2023 пользователем Калуга

[Connar]

2 часа назад, Дмитрий63 сказал:

каждая ступень опускается на 2,5 см

может он вглубь хотел )

[Дмитрий63]

Надпись вглубь, вообще планировалось без уклона.

Но с уклоном и правдой будет лучше .

Как это все создать в арткаме?))



[AndreyTar]

1 час назад, Дмитрий63 сказал:

Как это все создать в арткаме?))

отправить денежку тому, кто это умеет делать

[Дмитрий63]

@AndreyTar отправить это не проблема, есть кому ?
но и самому охото научится.

[AndreyTar]

@Дмитрий63

на форуме уже человек 5 вроде, кто делает модели

[goshanjke]

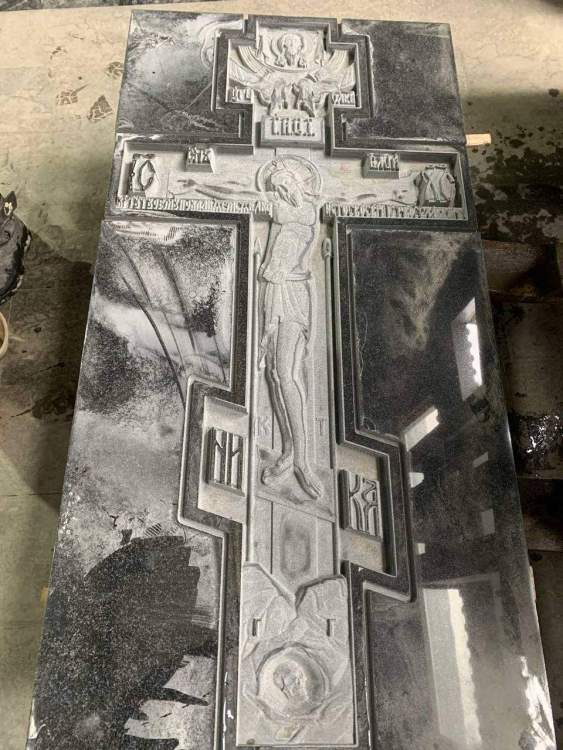

в некоторых местах полировку с букв чуть съело, а так вроде норм

[Калуга]

34 минуты назад, goshanjke сказал:

в некоторых местах полировку с букв чуть съело, а так вроде норм

Буквы подполируешь. А обрезку заодно почему  не сделал?

[goshanjke]

24 минуты назад, Калуга сказал:

Буквы подполируешь. А обрезку заодно почему  не сделал?

да камень толстоват,  12-13см, по контуру прошелся, чтобы резчику было легче выпилить

[Калуга]

У Зенона возьми нормальный инструмент. В принципе сейчас можно обрезать до 150 мм. Надеюсь после июньской поездки в Сямынь можно будет обрезать и более толстый материал, не говоря уже про обрезку с переворотом. А резчикам обрезать толстые заготовки тоже проблематично.

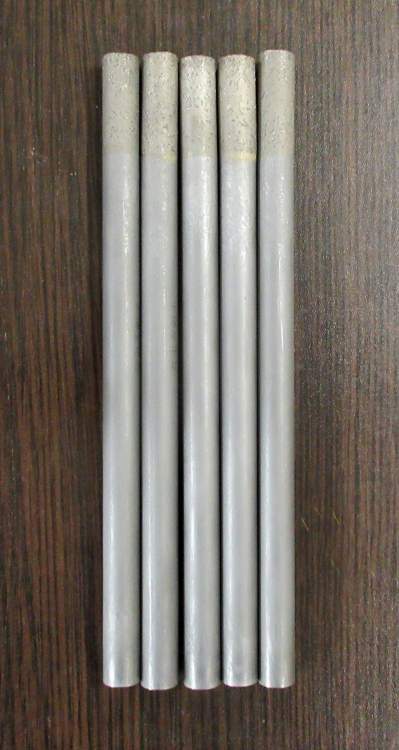

Ф12, длина 200 мм:



Материал, правда, для стержней *****, не закалён, гнутся. Поэтому приходится работать на щадящих режимах. Но можно обрезать 150 мм, больше не пробовал - не было заказов.

Изменено 21 апреля, 2023 пользователем Калуга

[goshanjke]

19 минут назад, Калуга сказал:

У Зенона возьми нормальный инструмент. В принципе сейчас можно обрезать до 150 мм. Надеюсь после июньской поездки в Сямынь можно будет обрезать и более толстый материал, не говоря уже про обрезку с переворотом. А резчикам обрезать толстые заготовки тоже проблематично.

Ф12, длина 200 мм:

Материал, правда, для стержней *****, не закалён, гнутся. Поэтому приходится работать на щадящих режимах. Но можно обрезать 150 мм, больше не пробовал - не было заказов.

у тебя в итоге получилось разом 150 обрезать?

[Калуга]

Не разом , а по 1 мм за проход. Но за одну установку.

[goshanjke]

круто, а переворотом пробовал? что-т я боюсь так пробовать, думаю что не попаду точно в рез

[Калуга]

Резал и не один раз. Гарантий, конечно, нет, что попадёшь. Но потом вручную доработать не проблема. Зато я знаю, что уже 300 мм смогу с переворотом обрезать. Пусть долго, но смогу. А потом ещё и обрезки после фрезера можно пристроить.

[mrmeskys]

1 час назад, Калуга сказал:

Зенона

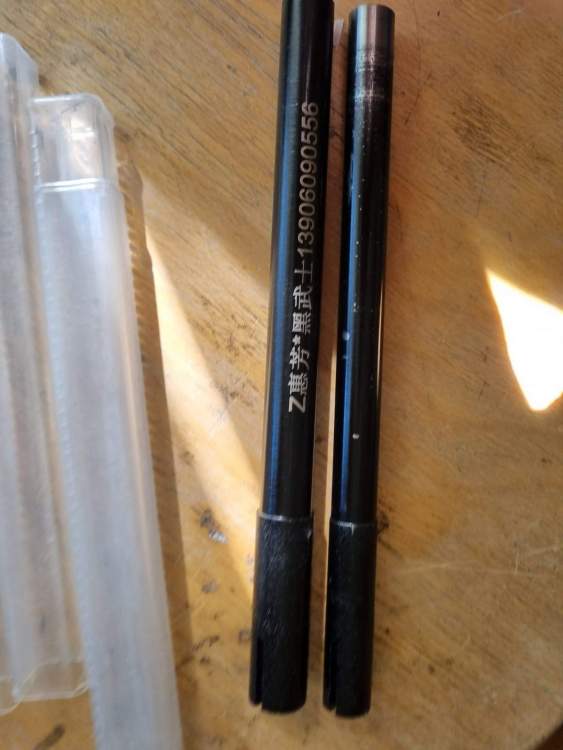

«Чёрный войн» 16 * 18 * 30-210;

«Чёрный войн» 14*15*30- 210;

«Чёрный войн» 12*30-150;

С длинными фрезами нужно работать очень аккуратно, резать начинать на минимальных выпусках фрезы, параметрах и оборотах шпинделя



[goshanjke]

черный воин

[mrmeskys]

что поделаешь, так назвал производитель...
