Сауна 11 версия. sos!

[Руха]

Привет всем. 11 версия ставлю нулевую точку, запускаю станок, а он начинает работу скраю и выскакивает за преднлы плитки. Кто сталкивался, подскажите

[Storn]

рисунок должен быть меньше размеров плитки

до начала гравирования используете обход по контуру? там будет все видно

и не "САУНА", а "САУНО"

Изменено 22 февраля, 2023 пользователем Storn

[Wanderer3000]

учитывайте разгоны по 5 мм. с каждой стороны по Х

[Алексей1983]

3 часа назад, Руха сказал:

Привет всем. 11 версия ставлю нулевую точку, запускаю станок, а он начинает работу скраю и выскакивает за преднлы плитки. Кто сталкивался, подскажите

Бывает в Фотошопе самый нижний слой черный, при изменение размеров картинки остаются невидимые глазу несостыковки по краям макета, ну а станок эти полосочки видит и их учитывает при гравировки.  По этому я обычно либо этот слой сильно увеличиваю по соотношению к реальным границам макета. Либо новый слой и заливка заново.

Изменено 22 февраля, 2023 пользователем Алексей1983

[Kim]

Правильно сказал Алексей1983, обычно это края изображения или макета.
Можно кривыми сделать максимально белый цвет, сразу видно эти линии.


[Алексей1983]

36 минут назад, Kim сказал:

Правильно сказал Алексей1983, обычно это края изображения или макета.
Можно кривыми сделать максимально белый цвет, сразу видно эти линии.


Ну и это тоже нужно делать перед гравировкой. Бывает где то что то не стёрли до конца. Глазу не видно, а станок будет гравировать

[Руха]

 Привет всем отзывчивым. В энгрейв функция там четыре стрелочки друг на друга смотрят, нажимаешь и в квадрат берётся именно допустим портрет, за квадратную линию игла не должна выходить. И это делаю. Всё равно запускаю а игла уходит на примерно 12см дальше.             Может в настройках проблема, или галочка моросит? 🤯

Тоесть головка после ремонта моросит

[igors]

проверьте фаил на чистоту

[Руха]

Рассмотрю все варианты, ох как не хочу везти в сервис центр!

[Kim]

11 часов назад, Алексей1983 сказал:

Ну и это тоже нужно делать перед гравировкой. Бывает где то что то не стёрли до конца. Глазу не видно, а станок будет гравировать

Это лишь для того, что бы увидеть линии, а исправлять можно и заливкой слоя или же просто пройти черной кистью, можно обрезкой изображения и в изображение-коррекция-уровни выходные значения белый сдвинуть на 230-235.

[Мойша Степан]

@Руха , игла уходит в сторону всегда? При гравировке любого изображения?

[Мойша Степан]

Наверное @Руха  сам решил все свои проблемы...



[Мудрый]

@Руха нажмите на иконку с крестом, и там выберите 0. Все будет ок . На 11 версии бывает улетает заготовка, сам с таким сталкивался.



[Руха]

Привет всем. Немного приболел. Один станок отвёз в сервисный центр, привезли как новый, 8 версия только пробивать стал слабо, ну до ладно, зато работает без отказано.   Выложил я прилично.        А вот 11 версия начну заново голову ломать.

В 24.02.2023 в 12:35, Мойша Степан сказал:

@Руха , игла уходит в сторону всегда? При гравировке любого изображения?

Делал разные эскизы, всё равно уходит

[Мойша Степан]

@Руха А можешь видео снять, как это происходит?



[Руха]

У меня не получается загрузить файл с видео. Ну просто представь что поставил плитку 30см на 30см, выставил нулевую точку, запустил, а работа начинается с конца плитки и уходит дальше, выскакивает. Тоесть теряет нулевую точку

[Мойша Степан]

@Руха , удалённо очень сложно разобраться, что там на самом деле происходит.

Мне кажется, что проблема должна решаться очень легко, если понять её суть. Что-то стоит не так в настройках. Потому как на неисправность это не смахивает.



А видео я обычно снимаю, закидываю на ютюб, устанавливаю "просмотр по ссылке", ссылку вставляю в своё сообщение на форуме.

[minus]

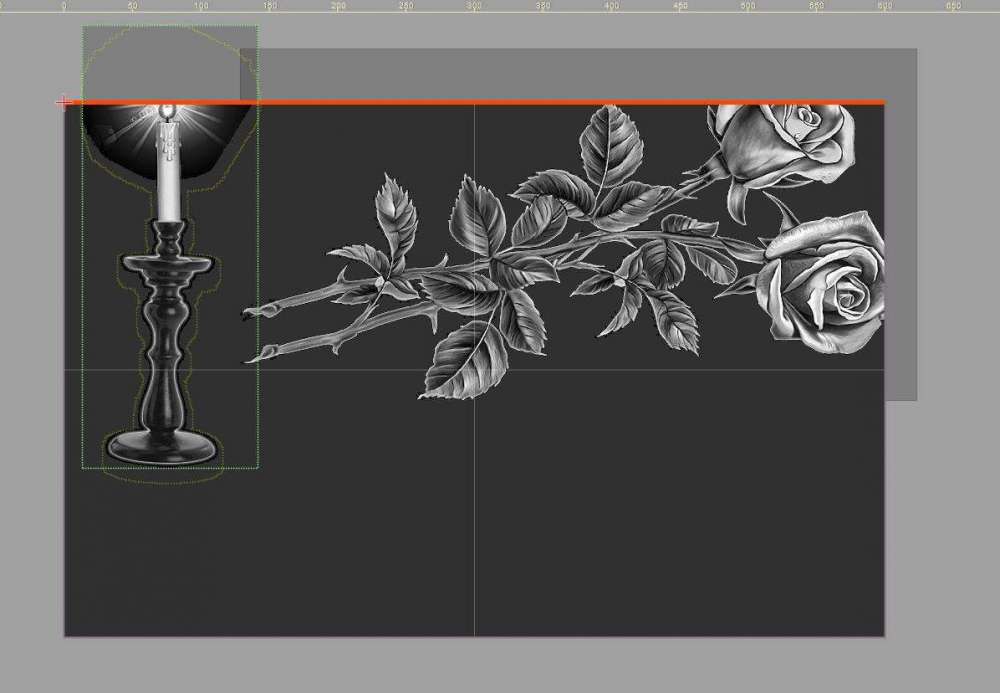

Что то мне подсказывает, что там типа такого

@Руха  гравируешь слоями или как обычно в bmp ?

F8 нажми, изображение за пределы рабочего поля не выходит?  как на фото выше.

Изменено 7 марта, 2023 пользователем minus

[denya10rus]

@minus

9 часов назад, minus сказал:

Что то мне подсказывает, что там типа такого

Сегодня только такая проблема была, решается просто выключением заготовки, как упомянул выше@Мудрый



В 26.02.2023 в 16:19, Мудрый сказал:

@Руха нажмите на иконку с крестом, и там выберите 0. Все будет ок . На 11 версии бывает улетает заготовка, сам с таким сталкивался.



[minus]

13 часов назад, denya10rus сказал:

решается просто выключением заготовки

во как,  даже не знал

а как тогда пользоваться всеми прелестями одиннадцатой версии и гравировать слоями в автоматическом режиме

и что бы заготовка не съезжала?



[Мудрый]

@minus в самом фотошопе перед запуском нужно повернуть, по часовой или против, такая фигня бывает только когда в самом ингрейве вертишь заготовку.

[Руха]

Пришлось везти станок в сервис центр. Нашли причину. Вся проблема была в неправильных настройках.

Теперь другая проблема , работать стал как черепаха🙄

[vas.kor]

1 час назад, Руха сказал:

Пришлось везти станок в сервис центр. Нашли причину. Вся проблема была в неправильных настройках.

Теперь другая проблема , работать стал как черепаха🙄

Тише едешь... качество лучше)))



[katalist]

В 11.03.2023 в 20:47, Руха сказал:

Пришлось везти станок в сервис центр. Нашли причину. Вся проблема была в неправильных настройках.

Теперь другая проблема , работать стал как черепаха🙄

Скорость добавте в настройках енгрейва и будет норм.



[Chestre]

делайте так. в фотошопе ставьте тот же размер и разрешение что и при печати. в фотошопе 33,33 и в енгрейве 33,33 ( или какое у вас там) . потом открываете эту псдшку или вставленную картинку в енгрейве,проверяете размеры в "форма" и тыкаете на кнопку которую я показал на скриншоте (выделение области) , потом обводите прямоугольником то что надо печатать ( С ЗАПАСОМ по сантиметру минимум с каждого края, с низу лучше полтора два сантима. и запускаете печать. если голова сьезьжает значит проблема или в шагах на оборот, или в моторчиках\проводах\плате.
